可動小径ピンユニット
![可動小径ピンユニット DSDP-P[1-1.99/0.01]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110302387370/110302387370_001.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
【特長】バネ保持のピンがストロークする小径ピンユニットです。
詳細情報を確認する規格・仕様：
- 大口分納
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
DSDP-P[1-1.99/0.01]の仕様・寸法情報
環境対応
RoHS対応（10物質）
特性・用途
該当なし
材質
ステンレス
詳細材質
SUS304
基本形状
小頭
導入側先端形状
丸
導入側先端タイプ
球面
導入側仕様
なし
取付側形状
ストレート（圧入）
表面処理
なし
熱処理
なし
導入側外径公差
0/-0.01
取付側外径 D(mm)
5
外径 P(mm)
1 ～ 1.99
材質証明書
対象
材質証明書：材質
本体：SUS304|ピン：SUS304|プラグ：SUS304相当|スプリング：SUS304-WPB|ナット：SUS304相当

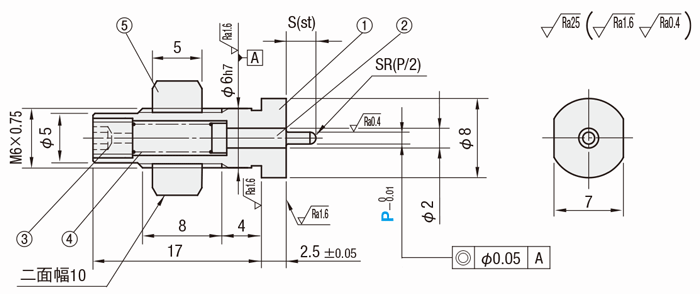

外形図・規格表
| 型式 | ①本体 | ②ピン | ③プラグ | ④スプリング | ⑤ナット |
| [ M ]材質 | [ M ]材質 | [ M ]材質 | [ M ]材質 | [ M ]材質 | |
| DSDP | SUS304 | SUS304 (摺動部フッ素コ−テイング) | SUS304相当 | SUS304−WPB | SUS304相当 |
規格表
| 型式 | − | P |
| DSDP | − | P1.70 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P 指定0.01mm単位 | S | 荷重(N) | ￥基準単価 | |
| min. | max. | ||||
| DSDP | 1.00〜1.50 | 3.0 | 0.2 | 0.48 | 3,650 |
| 1.51〜1.99 | 4.5 | 0.2 | 0.64 | ||
詳細情報
基本情報
【特長】バネ保持のピンがストロークする小径ピンユニットです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1～9 | 10～14 | 15～19 | 20～40 | 41～ |
| 値引率 | 基準単価 | 5% | 10% | 10% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||
概要・仕様
使用例
可動小径ピンユニットのレビュー
装置の位置決めに
5
5.02019/07/11
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
