ミスミ

本商品の使用例

HNTT6-6

６シリーズ（溝幅８ｍｍ）用薄型ブラケット

６シリーズ（溝幅８ｍｍ）用薄型ブラケット

ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

摺動段差ロール

【ご利用無料】
アルミフレーム筐体
設計ソフト

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が43型番あります。
数量：

外形図・規格表

外形図

HBLSS6
HBLSSB6
(黒アルマイト)

HBLSD6
HBLSDB6
(黒アルマイト)

 50角用
HBLSD6－50

HBLST6

６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像

[ ! ]HBLSD6は追加工として穴位置の変更ができます。

Type[ M ]材質[ S ]表面処理
HBLS□6A6N01SS−T5アルマイト処理
HBLS□B6黒アルマイト
HBLSD6−50アルマイト処理


規格表

型式
HBLSS6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準
単価		￥スライド
単　 価
Typeボルト個数Tナット個数1〜99コ100〜200
HBLSS614CBM6−122HNTT6−629807270
HBLSSB6＊
(黒アルマイト)		157149
HBLSD635441568141134
HBLSDB6＊
(黒アルマイト)		210200
HBLSD6−5028441568135129
HBLST656662352178169

追加工

型式−(P・SET・SST・SEU・SSU・SEP・SSP)
HBLSD6−P
HBLSS6−SET
HBLSD6−P − SET
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)		ブラケットをフレームに取付ける適用
ボルト・ナットをセットにします。
(ブラケット価格に加算します)
(例)HBLSS6指定時
 ボルトナット
Code型式個数型式個数
SETCBM6－122HNTT6－62
SSTSCB6－12HNTTSN6－6
SEUCBM6－12HNTU6－6
SSUSCB6－12SHNTU6－6
SEPCBM6－12HNTP6－6
SSPSCB6－12SHNTP6－6

[ ! ]HBLSS6以外をご指定の際は規格表の適合
ボルト・ナットをご確認ください。

－SETSSTSEUSSUSEPSSP
HBLSS68260108146108100
HBLSSB6106－132－132－
HBLSD6164120216292216200
HBLSDB6212－264－264－
HBLST6225180303438303300
HBLSD6－50176176228348228256
HBLSP68260108146108100
HBLBL68260108146108100
[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB(三価クロメート黒)になります。
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応品となります。
AlterationsCodeSpec.適用ブラケット￥/1Code
薄型ブラケット
穴位置変更		P薄型ブラケット
HBLSD6のボルト取付穴
の位置を変更します。
６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像		HBLSD620

追加工詳細

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM6-12鉄先入れHNTT6-6鉄無し
SSTSCB6-12ステンレス先入れHNTTSN6-6ステンレス無し
SEUCBM6-12鉄先入れHNTU6-6鉄有り
SSUSCB6-12ステンレス先入れSHNTU6-6ステンレス有り
SEPCBM6-12鉄後入れHNTP6-6鉄有り
SSPSCB6-12ステンレス後入れSHNTP6-6ステンレス有り

■薄型ブラケット穴位置変更タイプ（-P）

薄型ブラケットのボルト取付穴位置を変更します。
穴位置変更対応：HBLSD6（2つ穴タイプ）のみ

６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像
Point！
①ボルト同士が干渉しないため、フレーム溝が
平行な状態で側面同士を簡単に取り付け可能。

②低コストで、薄型ブラケットのため、取り付け
部分の省スペース化を実現！
６シリーズ（溝幅８ｍｍ）用薄型ブラケット 関連画像2_追加工詳細


使用例

■HBLSD6-P（薄型ブラケット穴位置変更）の特長
ボルト取付穴が互い違いのブラケットです。
ボルト同士が干渉しないため、フレーム溝が平行な状態で
側面同士を簡単に取付けられます。

商品名型式例
薄型ブラケットHBLSS6-SET
アルミフレームHFS6-3030
商品名型式例
薄型ブラケットHBLSD6-P-SET
アルミフレームHFS6-3030
アルミフレームHFS6-3060

お客さまの声

  • 締結方法の選択肢が広がりました。
  • 他メーカーの類似品と比べ価格も安いため、また購入したいです。
  • 薄型のため見た目もすっきりと締結ができ満足しています。

類似商品

■6シリーズ（溝幅8mm）-1列溝用-押出型ブラケット

商品名薄型ブラケット 厚型ブラケット極厚型
ブラケット		厚型ブラケット/
トライアングル
ブラケット		偏芯ブラケット不等辺
ブラケット		異種サイズ
フレーム接続
ブラケット
製品写真

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像1_類似商品

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像2_類似商品

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像3_類似商品

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像4_類似商品

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像5_類似商品

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像6_類似商品

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像7_類似商品

特長クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。厚型ブラケットとボルトの本数が同じでより強固に接続できます。1面に取付穴が2個のタイプです。4本のボルトを使用するためフレームをより強固に接続可能です。穴位置が偏芯しており、側面にプレートを付ける際、3mm/5mm厚のプレートをフレーム面と合わせて取付可能です。縦・横の長さが不等辺のタイプです。狭い場所への取り付けが可能です。取付穴が互い違いのタイプです。20角と30角、40角と30角のフレームを接続可能なタイプがあります。
許容荷重980/1568/235211761176176411761470-
代表型式本商品HBLTS6HBLUS6HBLTSW6（厚型）HBLTH6HBLTF6HBLTS6-5L
HBLSP6
（突起付き）		HBKTST6
（直角加工タイプ）		HBKUS6
（直角加工タイプ）		HBLDSWT6
（トライアングル）		HBLTS8-6L

技術情報

■ブラケット許容荷重の考え方


６シリーズ（溝幅８ｍｍ）用薄型ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

■直角度

押出型ブラケットの直角度はJIS規格H4100特殊級に基づき±1°の公差内で製造しております。

■アルミフレーム素材の機械的性質（JIS規格参考）

材質（JIS記号）A6N01SS-T5
引張り強さ（N/mm2）245以上
耐力（N/mm2）205以上
縦弾性係数（N/mm2）69972
ブリネル硬度（HB）88
表面処理アルマイト処理9μm以上

関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像1_関連商品

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像2_関連商品

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像3_関連商品

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像4_関連商品

6シリーズ（溝幅8mm）用薄型ブラケット 関連画像5_関連商品

カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
    • 型番
    HBLSD6
    HBLSD6-50
    HBLSD6-50-SEP
    HBLSD6-50-SET
    HBLSD6-50-SEU
    HBLSD6-50-SSP
    HBLSD6-50-SST
    HBLSD6-50-SSU
    HBLSD6-P
    HBLSD6-P-SEP
    HBLSD6-P-SET
    HBLSD6-P-SEU
    HBLSD6-P-SSP
    HBLSD6-P-SST
    HBLSD6-P-SSU
    HBLSD6-SEP
    HBLSD6-SET
    HBLSD6-SEU
    HBLSD6-SSP
    HBLSD6-SST
    HBLSD6-SSU
    HBLSDB6
    HBLSDB6-SEP
    HBLSDB6-SET
    HBLSDB6-SEU
    HBLSS6
    HBLSS6-SEP
    HBLSS6-SET
    HBLSS6-SEU
    HBLSS6-SSP
    HBLSS6-SST
    HBLSS6-SSU
    HBLSSB6
    HBLSSB6-SEP
    HBLSSB6-SET
    HBLSSB6-SEU
    HBLST6
    HBLST6-SEP
    HBLST6-SET
    HBLST6-SEU
    HBLST6-SSP
    HBLST6-SST
    HBLST6-SSU

    適用フレーム幅

    (mm)

    適用溝数

    表面処理

    ブラケットタイプ

    付属品

    フレーム接続穴数

    		RoHS?最小発注数量
    60
    2列溝
    アルマイト処理
    薄型ブラケット
    無
    4
    10
    1個
    50
    2列溝
    アルマイト処理
    薄型ブラケット
    無
    4
    10
    1個
    50
    2列溝
    アルマイト処理
    薄型ブラケット
    SEP(ボルト・後入れバネナットセット)
    4
    10
    1個
    50
    2列溝
    アルマイト処理
    薄型ブラケット
    SET(ボルト・ナットセット)
    4
    10
    1個
    50
    2列溝
    アルマイト処理
    薄型ブラケット
    SEU(ボルト・先入れバネナットセット)
    4
    10
    1個
    50
    2列溝
    アルマイト処理
    薄型ブラケット
    SSP(ステンレスボルト・後入れバネナットセット)
    4
    10
    1個
    50
    2列溝
    アルマイト処理
    薄型ブラケット
    SST(ステンレスボルト・ナットセット)
    4
    10
    1個
    50
    2列溝
    アルマイト処理
    薄型ブラケット
    SSU(ステンレスボルト・先入れバネナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット　穴位置変更タイプ
    無
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット　穴位置変更タイプ
    SEP(ボルト・後入れバネナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット　穴位置変更タイプ
    SET(ボルト・ナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット　穴位置変更タイプ
    SEU(ボルト・先入れバネナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット　穴位置変更タイプ
    SSP(ステンレスボルト・後入れバネナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット　穴位置変更タイプ
    SST(ステンレスボルト・ナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット　穴位置変更タイプ
    SSU(ステンレスボルト・先入れバネナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット
    SEP(ボルト・後入れバネナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット
    SET(ボルト・ナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット
    SEU(ボルト・先入れバネナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット
    SSP(ステンレスボルト・後入れバネナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット
    SST(ステンレスボルト・ナットセット)
    4
    10
    1個
    60
    2列溝
    アルマイト処理
    薄型ブラケット
    SSU(ステンレスボルト・先入れバネナットセット)
    4
    10
    1個
    60
    2列溝
    黒アルマイト
    薄型ブラケット
    無
    4
    10
    1個
    60
    2列溝
    黒アルマイト
    薄型ブラケット
    SEP(ボルト・後入れバネナットセット)
    4
    10
    1個
    60
    2列溝
    黒アルマイト
    薄型ブラケット
    SET(ボルト・ナットセット)
    4
    10
    1個
    60
    2列溝
    黒アルマイト
    薄型ブラケット
    SEU(ボルト・先入れバネナットセット)
    4
    10
    1個
    30
    1列溝
    アルマイト処理
    薄型ブラケット
    無
    2
    10
    1個
    30
    1列溝
    アルマイト処理
    薄型ブラケット
    SEP(ボルト・後入れバネナットセット)
    2
    10
    1個
    30
    1列溝
    アルマイト処理
    薄型ブラケット
    SET(ボルト・ナットセット)
    2
    10
    1個
    30
    1列溝
    アルマイト処理
    薄型ブラケット
    SEU(ボルト・先入れバネナットセット)
    2
    10
    1個
    30
    1列溝
    アルマイト処理
    薄型ブラケット
    SSP(ステンレスボルト・後入れバネナットセット)
    2
    10
    1個
    30
    1列溝
    アルマイト処理
    薄型ブラケット
    SST(ステンレスボルト・ナットセット)
    2
    10
    1個
    30
    1列溝
    アルマイト処理
    薄型ブラケット
    SSU(ステンレスボルト・先入れバネナットセット)
    2
    10
    1個
    30
    1列溝
    黒アルマイト
    薄型ブラケット
    無
    2
    10
    1個
    30
    1列溝
    黒アルマイト
    薄型ブラケット
    SEP(ボルト・後入れバネナットセット)
    2
    10
    1個
    30
    1列溝
    黒アルマイト
    薄型ブラケット
    SET(ボルト・ナットセット)
    2
    10
    1個
    30
    1列溝
    黒アルマイト
    薄型ブラケット
    SEU(ボルト・先入れバネナットセット)
    2
    10
    1個
    90
    3列溝
    アルマイト処理
    薄型ブラケット
    無
    6
    10
    1個
    90
    3列溝
    アルマイト処理
    薄型ブラケット
    SEP(ボルト・後入れバネナットセット)
    6
    10
    1個
    90
    3列溝
    アルマイト処理
    薄型ブラケット
    SET(ボルト・ナットセット)
    6
    10
    1個
    90
    3列溝
    アルマイト処理
    薄型ブラケット
    SEU(ボルト・先入れバネナットセット)
    6
    10
    1個
    90
    3列溝
    アルマイト処理
    薄型ブラケット
    SSP(ステンレスボルト・後入れバネナットセット)
    6
    10
    1個
    90
    3列溝
    アルマイト処理
    薄型ブラケット
    SST(ステンレスボルト・ナットセット)
    6
    10
    1個
    90
    3列溝
    アルマイト処理
    薄型ブラケット
    SSU(ステンレスボルト・先入れバネナットセット)
    6
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    147円
    ( 162円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6

    149円
    ( 164円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-50

    403円
    ( 443円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6

    344円
    ( 378円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6

    403円
    ( 443円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6

    434円
    ( 477円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-50-SSP

    344円
    ( 378円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-50-SST

    537円
    ( 591円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-50-SSU

    169円
    ( 186円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-P

    409円
    ( 450円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6

    352円
    ( 387円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6

    409円
    ( 450円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6

    392円
    ( 431円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-P-SSP

    303円
    ( 333円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-P-SST

    494円
    ( 543円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-P-SSU

    387円
    ( 426円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6

    330円
    ( 363円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6

    387円
    ( 426円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6

    370円
    ( 407円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-SSP

    281円
    ( 309円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-SST

    472円
    ( 519円 )
    在庫品1日目当日出荷可能

    SL-HBLSD6-SSU

    219円
    ( 241円 )
    在庫品1日目当日出荷可能

    SL-HBLSDB6

    513円
    ( 564円 )
    在庫品1日目当日出荷可能

    SL-HBLSDB6

    455円
    ( 501円 )
    在庫品1日目当日出荷可能

    SL-HBLSDB6

    513円
    ( 564円 )
    在庫品1日目当日出荷可能

    SL-HBLSDB6

    75円
    ( 83円 )
    在庫品1日目当日出荷可能

    SL-HBLSS6

    195円
    ( 215円 )
    在庫品1日目当日出荷可能

    SL-HBLSS6

    166円
    ( 183円 )
    在庫品1日目当日出荷可能

    SL-HBLSS6

    195円
    ( 215円 )
    在庫品1日目当日出荷可能

    SL-HBLSS6

    187円
    ( 206円 )
    在庫品1日目当日出荷可能

    SL-HBLSS6-SSP

    142円
    ( 156円 )
    在庫品1日目当日出荷可能

    SL-HBLSS6-SST

    237円
    ( 261円 )
    在庫品1日目当日出荷可能

    SL-HBLSS6-SSU

    164円
    ( 180円 )
    在庫品1日目当日出荷可能

    SL-HBLSSB6

    311円
    ( 342円 )
    在庫品1日目当日出荷可能

    SL-HBLSSB6

    282円
    ( 310円 )
    在庫品1日目当日出荷可能

    SL-HBLSSB6

    311円
    ( 342円 )
    在庫品1日目当日出荷可能

    SL-HBLSSB6

    186円
    ( 205円 )
    在庫品1日目当日出荷可能

    SL-HBLST6

    524円
    ( 576円 )
    在庫品1日目当日出荷可能

    SL-HBLST6

    437円
    ( 481円 )
    在庫品1日目当日出荷可能

    SL-HBLST6

    524円
    ( 576円 )
    在庫品1日目当日出荷可能

    SL-HBLST6

    520円
    ( 572円 )
    在庫品1日目当日出荷可能

    SL-HBLST6-SSP

    387円
    ( 426円 )
    在庫品1日目当日出荷可能

    SL-HBLST6-SST

    673円
    ( 740円 )
    在庫品1日目当日出荷可能

    SL-HBLST6-SSU

  • 1

    • 詳細情報

    基本情報

    薄型の押出ブラケットです。取付時の省スペース化に有効です。追加工で穴位置の変更が可能です。

    ご注意

    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    出荷日については、こちらをご覧ください。

    概要・仕様


    ～穴位置ずれタイプ（HBLST5-P）をご検討中のお客様へ～
    アルミフレームの側面同士の締結に！
    ミスミ初のボルト取り付け穴が互い違いの薄型ブラケット

    ※絞り込み条件より
    【ブラケット：薄型ブラケット穴位置変更タイプ】を選択してください。


    ※以下内容は穴位置ずれブラケット「HBLSD6-P」についての内容となります。



    こんなお悩みございませんか？

    お悩み　11列溝のフレーム同士を平行に90度にした構成で設計したい
    お悩み　22列溝と1列溝のフレームでフレーム同士を平行に90度締結する際、
    背面に板金プレートで締結するしかなく不安があった
    お悩み　3安くコンパクトにフレームの側面同士を締結したい

    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像



    薄型ブラケット　穴位置変更タイプで解決！

    解決ボルト同士が干渉しない為、フレーム溝が平行な状態で側面同士を簡単に取付け可能！
    解決低コスト！さらに薄型ブラケットの為、取付け部分の省スペース化を実現！



    商品特長

    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像

    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像

    ※絞り込み条件より
    【ブラケットタイプ：薄型ブラケット穴位置変更タイプ】を選択してください



    お客様の声

    締結方法の選択肢が広がりました。

    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像

    他メーカーの類似品と比べ価格も安いため、また購入したいです。

    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像

    薄型のため見た目もすっきりと締結ができ満足しています。

    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像



    関連商品

    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像
    5シリーズ（溝幅6ｍｍ）用
    薄型ブラケット
    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像
    8シリーズ（溝幅10ｍｍ）用
    薄型ブラケット

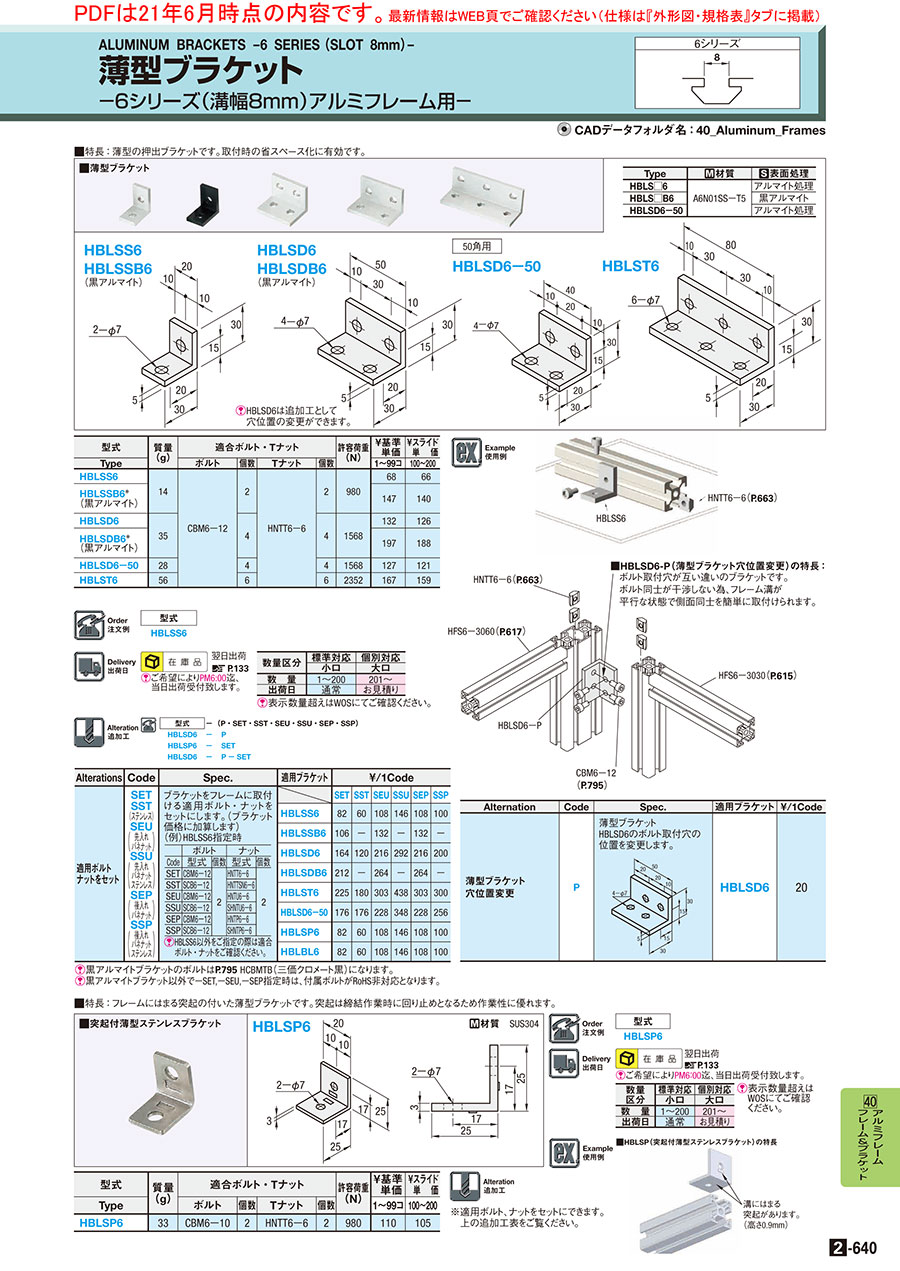

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ６シリーズ（溝幅８ｍｍ）用薄型ブラケットのレビュー
    4.3平均満足度：4.333件のレビュー
    架台面との垂直支柱固定
    2
    満足度：2.02016/07/25
    HBLF（デルタブラケット）に対して剛性不足。 架台などをこのブラケットで組む事はお勧めできない。 狭い所に絞って使うこ...もっと読む
    4人が参考にしています。
    組付け
    5
    満足度：5.02023/06/14
    そこまで強度のいらない箇所には安価でシンプルで使いやすいブラケットだと思います。
    0人が参考にしています。
    アルミフレームへの製作物の固定
    5
    満足度：5.02023/05/29
    非常に使い勝手が良く愛用している。余計な凹凸が無く汎用的に使用出来る。
    0人が参考にしています。
    部品取付　(狭い所）
    3
    満足度：3.02023/05/20
    力がかからない所での使用、狭い所で取付ができるのが良いです
    0人が参考にしています。
    フレーム同士のL字接続
    5
    満足度：5.02023/04/02
    HBLFSN6と異なり、しっかりと直角が出ており、この点を重視する場合はこちらがおすすめだと思われる。
    0人が参考にしています。
    33件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ６シリーズ（溝幅８ｍｍ）用薄型ブラケット
    ５シリーズ（溝幅６ｍｍ）用薄型ブラケット
    ８シリーズ（溝幅１０ｍｍ）用薄型ブラケット
    ６シリーズ（溝幅８ｍｍ）用薄型ステンレスブラケット
    ８－４５シリーズ（溝幅１０ｍｍ）用薄型ブラケット
    ５シリーズ（溝幅６ｍｍ）用突起付薄型ステンレスブラケット
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格75円-66円 -119円 -130円 -192円 -130円 -
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目
    詳細材質A6N01SS-T5A6N01SS-T5A6N01SS-T5SUS304A6N01SS-T5SUS304
    ブラケット種類薄型ブラケット薄型ブラケット薄型ブラケット薄型ブラケット薄型ブラケット薄型ブラケット
    シリーズミスミ　6シリーズ（溝幅8mm）ミスミ　5シリーズ（溝幅6mm）ミスミ　8シリーズ（溝幅10mm）ミスミ　6シリーズ（溝幅8mm）ミスミ　8-45シリーズ（溝幅10mm）ミスミ　5シリーズ（溝幅6mm）
    突起位置選択突起なし突起なし突起なし突起なし突起なし両側突起付き
    直角度基準なし基準なし基準なし基準なし基準なし基準なし

    この商品に関連するミスミ ユニット事例その他の事例を探す

    直角接続ブラケットカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
