樹脂キャスタ
ご注意
- キャスタの選定方法についてはこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

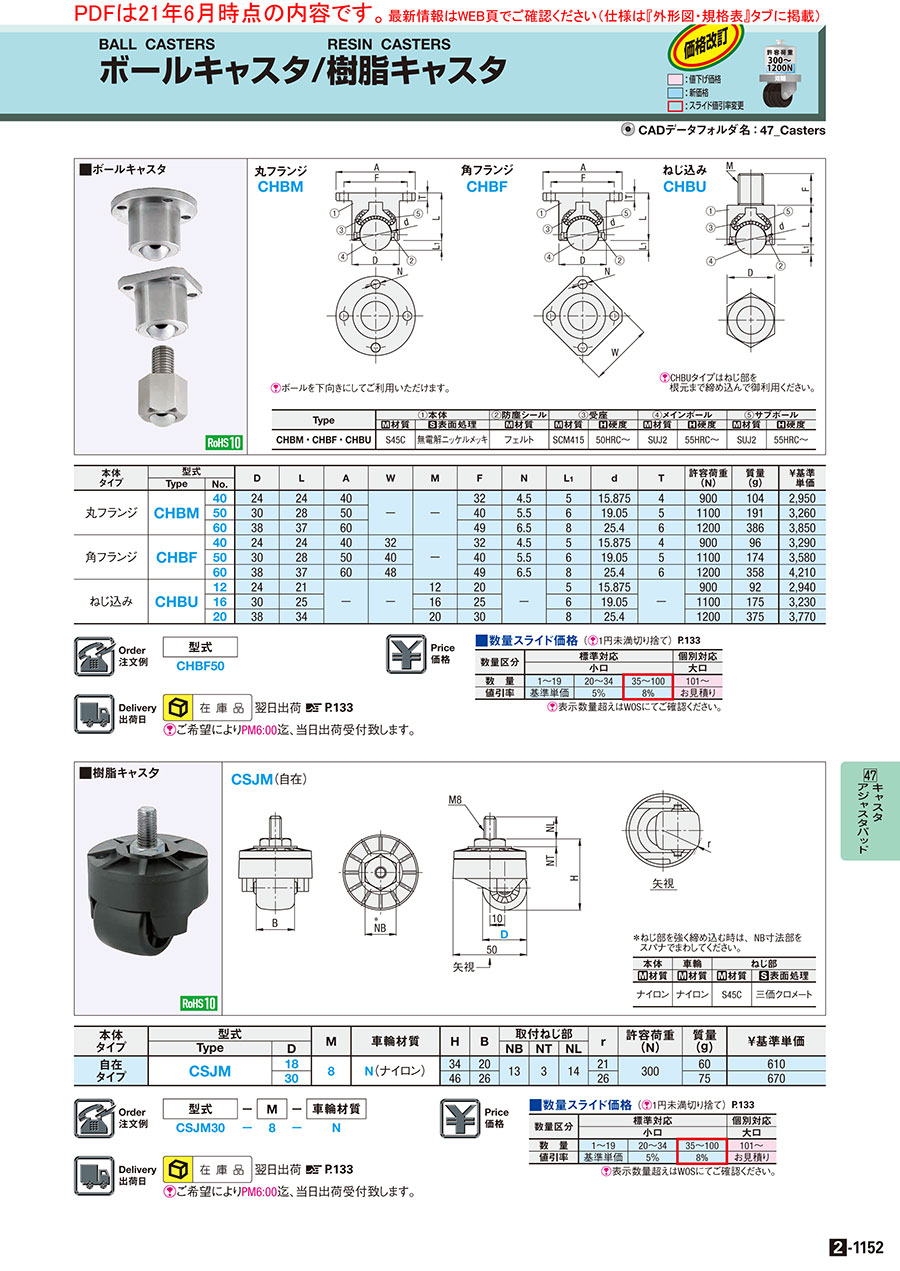

外形図・規格表
CSJM
＊ねじ部を強く締め込む時は、NB寸法部をスパナでまわしてください。
X視
Y視
| 本体 | 車輪 | ねじ部 | |
| [ M ]材質 | [ M ]材質 | [ M ]材質 | [ S ]表面処理 |
| ナイロン | ナイロン | S45C | 三価クロメート |
規格表
| 型式 | − | M | − | 車輪材質 |
| CSJM30 | − | 8 | − | N |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M (並目) | 車輪材質 | H | B | 取付ねじ部 | r | 許容荷重 (daN) | 質量 (g) | ￥基準単価 | |||
| Type | D | NB | NT | NL | ||||||||
| CSJM | 18 | 8 | N (ナイロン) | 34 | 20 | 13 | 3 | 14 | 21 | 30 | 60 | 641 |
| 30 | 46 | 26 | 26 | 75 | 704 | |||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
776円 ( 854円 ) | 在庫品1日目当日出荷可能 |
851円 ( 936円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
軽荷重用のねじ込みキャスタです。車輪材質は、ナイロンです。プレート式のように車輪部分をカバーするような形状です。
ご注意
- キャスタの選定方法についてはこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
樹脂キャスタのレビュー
スチールユニットシェルフに
5
5.02021/09/27
無印良品のスチールユニットシェルフに取り付けました。
M8ネジでこの取付高さは他では見つからなかったので、大変助かりまし...もっと読む
1人が参考にしています。
事務作業用のデスクへの取り付け
5
5.02019/08/29
事務所の事務作業用のデスクに取り付けて使用しました。
MISUMI-VONA取扱商品のねじ込み式キャスタの中で、最小の取...もっと読む
1人が参考にしています。
