メカニカル部品技術窓口

絞り込み条件

未確定：候補が27型番あります。

特性・用途
~mm
外径
~mm
- 8
- 10
- 12
- 14
- 15
- 16
- 20
- 25
- 30
内径
~mm
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 15
- 16
- 20
厚み・長さ
~mm
[2-50/0.5]
材質
MCナイロン
MCナイロン
ポリアセタール
色
~mm
- 青
- 白
- 黒
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 2日以内

ミスミ

樹脂カラー　ガイド付タイプ

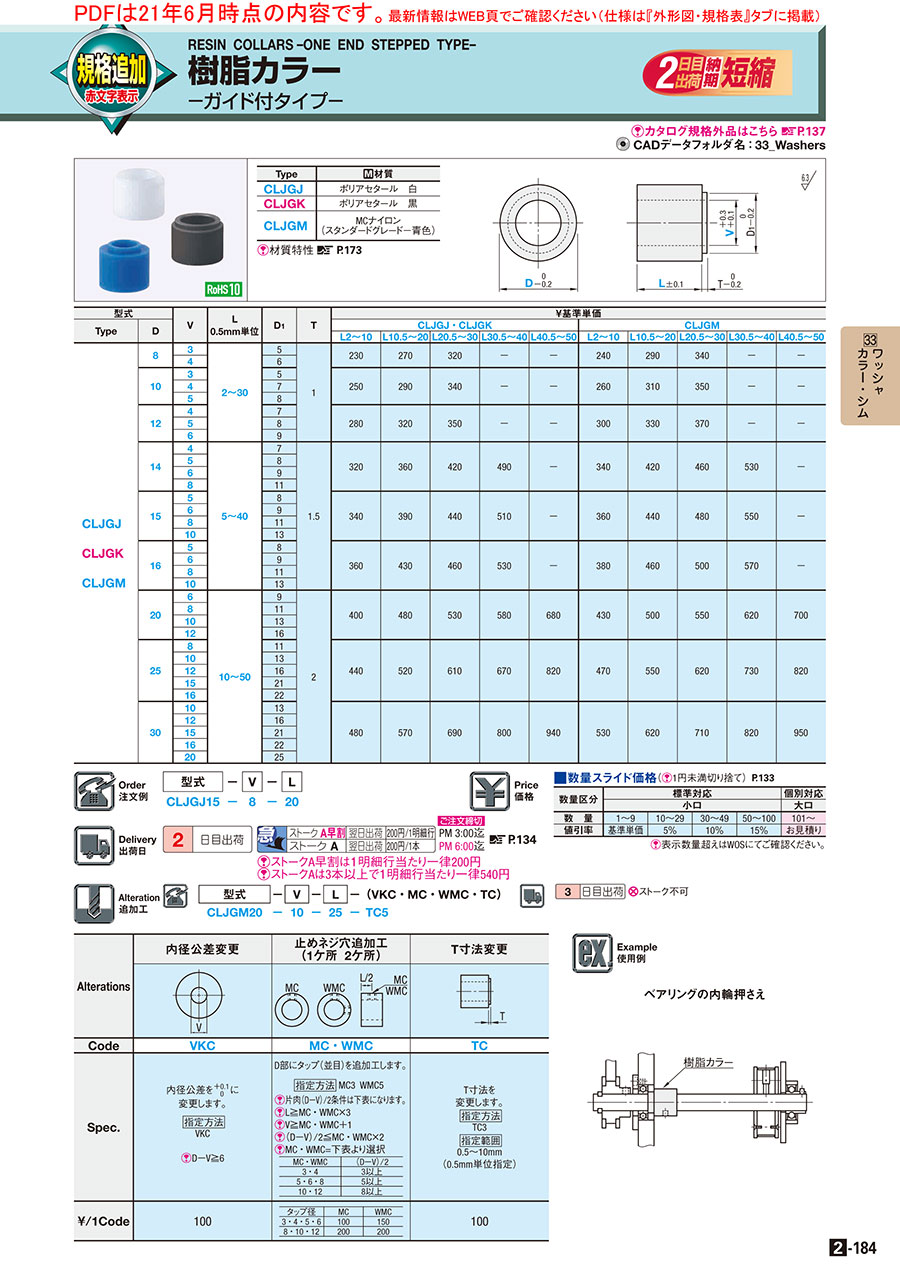

カタログ |P.2-184

4.5

平均満足度4.5

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

樹脂ワッシャ【バラ売り・パック販売】

4.6

通常価格(税別)： 500円 (税込価格：550円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

樹脂カラー

4.6

通常出荷日：2 日目

押さえがついている樹脂カラーです。ベアリングの内輪押さえなどにご利用いただけま...

詳細情報を確認する

環境対応
RoHS対応（10物質）
形状
ガイド付
穴種類
通し穴
寸法選択方法
寸法フリー指定タイプ
販売形態
バラ売り
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が27型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]面取：C0.5以下

Type	[ M ]材質
CLJGJ	ポリアセタール　白
CLJGK	ポリアセタール　黒
CLJGM	MCナイロン (スタンダードグレード−青色)

[ ! ]材質特性 >>こちら

規格表

型式	−	V	−	L
CLJGJ15	−	8	−	20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		V	L 0.5mm単位	D₁	T	￥基準単価
Type	D					CLJGJ・CLJGK					CLJGM
						L2～10	L10.5～20	L20.5～30	L30.5～40	L40.5～50	L2～10	L10.5～20	L20.5～30	L30.5～40	L40.5～50
CLJGJ CLJGK CLJGM	8	3	2～30	5	1	240	280	340	−	−	250	300	360	−	−
		4		6
	10	3		5		260	300	360	−	−	270	330	370	−	−
		4		7
		5		8
	12	4		7		290	340	370	−	−	320	350	390	−	−
		5		8
		6		9
	14	4	5～40	7	1.5	340	380	440	510	−	360	440	480	560	−
		5		8
		6		9
		8		11
	15	5		8		360	410	460	540	−	380	460	500	580	−
		6		9
		8		11
		10		13
	16	5		8		380	450	480	560	−	400	480	530	600	−
		6		9
		8		11
		10		13
	20	6	10～50	9	2	420	500	560	610	710	450	530	580	650	740
		8		11
		10		13
		12		16
	25	8		11		460	550	640	700	860	490	580	650	770	860
		10		13
		12		16
		15		21
		16		22
	30	10		13		500	600	720	840	990	560	650	750	860	1,000
		12		16
		15		21
		16		22
		20		25

追加工

型式	－	V	－	L	－	(VKC・MC・WMC・TC)
CLJGM20	－	10	－	25	－	TC5

日目出荷

[ NG ]ストーク不可

Alterations

内径公差変更

止めネジ穴追加工
(1ケ所 2ケ所)

T寸法変更

Code

VKC

MC・WMC

Spec.

内径公差を

に
変更します。
指定方法
VKC

[ ! ]D－V≧6

D部にタップ(並目)を追加工します。
指定方法 MC3 WMC5
[ ! ]片肉(D－V)/2条件は下表になります。
[ ! ]L≧MC・WMC×3
[ ! ]V≧MC・WMC＋1
[ ! ](D－V)/2≦MC・WMC×2
[ ! ]MC・WMC=下表より選択

T寸法を
変更します。
指定方法
TC3
指定範囲
0.5～10mm
(0.5mm単位指定)

MC ・ WMC	(D－V)/2
3 ・4	3以上
5 ・6 ・8	5以上
10 ・12	8以上

￥/1Code

100

タップ径	MC	WMC
3・4・5・6	100	150
8・10・12	200	200

100

型番リスト

表示件数

型番

特性・用途	外径	内径	厚み・長さ	材質	色	材質証明書：材質	RoHS?	最小発注数量

絶縁性 / 非磁性	8	3 ～ 4	2 ～ 30	ポリアセタール	白	ポリアセタール	10	1個
絶縁性 / 非磁性	10	3 ～ 5	2 ～ 30	ポリアセタール	白	ポリアセタール	10	1個
絶縁性 / 非磁性	12	4 ～ 6	2 ～ 30	ポリアセタール	白	ポリアセタール	10	1個
絶縁性 / 非磁性	14	4 ～ 8	5 ～ 40	ポリアセタール	白	ポリアセタール	10	1個
絶縁性 / 非磁性	15	5 ～ 10	5 ～ 40	ポリアセタール	白	ポリアセタール	10	1個
絶縁性 / 非磁性	16	5 ～ 10	5 ～ 40	ポリアセタール	白	ポリアセタール	10	1個
絶縁性 / 非磁性	20	6 ～ 12	10 ～ 50	ポリアセタール	白	ポリアセタール	10	1個
絶縁性 / 非磁性	25	8 ～ 16	10 ～ 50	ポリアセタール	白	ポリアセタール	10	1個
絶縁性 / 非磁性	30	10 ～ 20	10 ～ 50	ポリアセタール	白	ポリアセタール	10	1個
絶縁性 / 非磁性 / 反射防止	8	3 ～ 4	2 ～ 30	ポリアセタール	黒	ポリアセタール	10	1個
絶縁性 / 非磁性 / 反射防止	10	3 ～ 5	2 ～ 30	ポリアセタール	黒	ポリアセタール	10	1個
絶縁性 / 非磁性 / 反射防止	12	4 ～ 6	2 ～ 30	ポリアセタール	黒	ポリアセタール	10	1個
絶縁性 / 非磁性 / 反射防止	14	4 ～ 8	5 ～ 40	ポリアセタール	黒	ポリアセタール	10	1個
絶縁性 / 非磁性 / 反射防止	15	5 ～ 10	5 ～ 40	ポリアセタール	黒	ポリアセタール	10	1個
絶縁性 / 非磁性 / 反射防止	16	5 ～ 10	5 ～ 40	ポリアセタール	黒	ポリアセタール	10	1個
絶縁性 / 非磁性 / 反射防止	20	6 ～ 12	10 ～ 50	ポリアセタール	黒	ポリアセタール	10	1個
絶縁性 / 非磁性 / 反射防止	25	8 ～ 16	10 ～ 50	ポリアセタール	黒	ポリアセタール	10	1個
絶縁性 / 非磁性 / 反射防止	30	10 ～ 20	10 ～ 50	ポリアセタール	黒	ポリアセタール	10	1個
絶縁性 / 非磁性	8	3 ～ 4	2 ～ 30	[MCナイロン] MCナイロン	青	MCナイロン	10	1個
絶縁性 / 非磁性	10	3 ～ 5	2 ～ 30	[MCナイロン] MCナイロン	青	MCナイロン	10	1個
絶縁性 / 非磁性	12	4 ～ 6	2 ～ 30	[MCナイロン] MCナイロン	青	MCナイロン	10	1個
絶縁性 / 非磁性	14	4 ～ 8	5 ～ 40	[MCナイロン] MCナイロン	青	MCナイロン	10	1個
絶縁性 / 非磁性	15	5 ～ 10	5 ～ 40	[MCナイロン] MCナイロン	青	MCナイロン	10	1個
絶縁性 / 非磁性	16	5 ～ 10	5 ～ 40	[MCナイロン] MCナイロン	青	MCナイロン	10	1個
絶縁性 / 非磁性	20	6 ～ 12	10 ～ 50	[MCナイロン] MCナイロン	青	MCナイロン	10	1個
絶縁性 / 非磁性	25	8 ～ 16	10 ～ 50	[MCナイロン] MCナイロン	青	MCナイロン	10	1個
絶縁性 / 非磁性	30	10 ～ 20	10 ～ 50	[MCナイロン] MCナイロン	青	MCナイロン	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報

押さえがついている樹脂カラーです。ベアリングの内輪押さえなどにご利用いただけます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜29	30〜49	50〜100	101～
値引率	基準単価	5％	10％	20％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

ベアリングの内輪押さえ

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
樹脂ワッシャ【バラ売り・パック販売】
用途に合わせて11種類の材質よりご選定いただけます。
ミスミ
樹脂カラー
スペーサとしてご使用いただける樹脂カラーとなります。
ミスミ
樹脂カラー　ザグリ穴タイプ
ボルトの頭が隠れる樹脂カラーとなります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

樹脂カラー　ガイド付タイプのレビュー

4.5平均満足度：4.54件のレビュー

星5
75%
星4
0%
星3
25%
星2
0%
星1
0%

装置部品

満足度：3.02023/07/22

樹脂製だったので強度に不安を感じながらの購入でした。実際に使用してみると全く強度に問題なくカラーも選べて大満足です。

0人が参考にしています。

組み立て治具

満足度：5.02021/12/22

樹脂製なので高さの精度が低いかと思っていたら、十分使える精度なので良いと思う。スペーサとして使っているが、割れもなく使い...もっと読む

0人が参考にしています。

ベアリングの代わりに

満足度：5.02021/03/19

金属性の棒が前後している所のガイドに使用。金属同士だと摩耗や錆が発生しますが、樹脂ローラーなので問題なく使用できます。...もっと読む

0人が参考にしています。

べた付けしたくない部分のスペーサーとして

満足度：5.02019/09/06

べた付けしたくない回転部分のスペーサーとして使用しました．接触部を最小限にできてよいです．

0人が参考にしています。

4件全て見る
