メカニカル部品技術窓口
ガイドフォロア
ご注意
- 【仕様変更】25年7月より順次、材質、外観が変更になります。
一部型番は仕様変更対象外となります。詳細はこちらをご確認ください。
梱包含め変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が5型番あります。

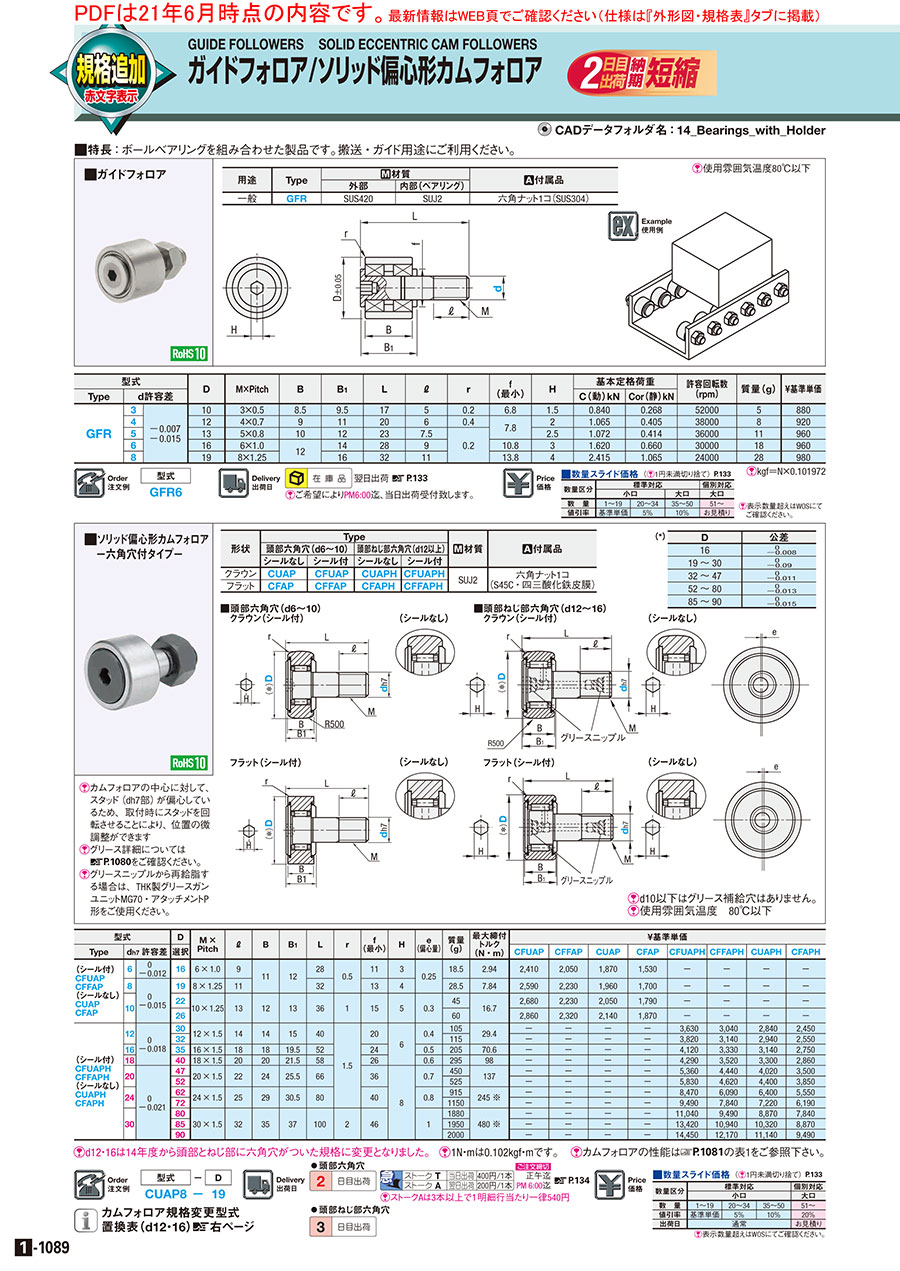

外形図・規格表
/
/| 用途 | Type | [ M ]材質 | [ A ]付属品 | |
| 外部 | 内部(ベアリング) | |||
| 一般 | GFR | SUS420 | SUJ2相当 | 六角ナット1コ(SUS304) |
規格表
| 型式 |
| GFR6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]kgf＝N×0.101972
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | M×Pitch | B | B1 | L | ℓ | r | f (最小) | H | 基本定格荷重 | 許容回転数 (rpm) | 質量(g) | ￥基準単価 | |||
| Type | d許容差 | C(動)kN | Cor(静)kN | |||||||||||||
| GFR | 3 | − 0.007 − 0.015 | 10 | 3×0.5 | 8.5 | 9.5 | 17 | 5 | 0.2 | 6.8 | 1.5 | 0.840 | 0.268 | 52000 | 5 | 920 |
| 4 | 12 | 4×0.7 | 9 | 11 | 20 | 6 | 0.4 | 7.8 | 2 | 1.065 | 0.405 | 38000 | 8 | 970 | ||
| 5 | 13 | 5×0.8 | 10 | 12 | 23 | 7.5 | 0.2 | 2.5 | 1.072 | 0.414 | 36000 | 11 | 1,010 | |||
| 6 | 16 | 6×1.0 | 12 | 14 | 28 | 9 | 10.8 | 3 | 1.620 | 0.660 | 30000 | 18 | 1,010 | |||
| 8 | 19 | 8×1.25 | 16 | 32 | 11 | 13.8 | 4 | 2.415 | 1.065 | 24000 | 28 | 1,030 | ||||
詳細情報
基本情報
ボールベアリングを組み合わせた商品です。搬送・ガイド用途にご利用下さい。
ご注意
- 【仕様変更】25年7月より順次、材質、外観が変更になります。
一部型番は仕様変更対象外となります。詳細はこちらをご確認ください。
梱包含め変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにて
ご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | 大口 | ||
| 数量 | 1〜19 | 20〜34 | 35〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
ご確認ください。
概要・仕様
使用例
商品担当おすすめ
ガイドフォロアのレビュー
治具可動部
5
5.02021/10/12
機種変えの工数削減の為、可動式の治具を製作しました。
値段も安くとても良かったです。
1人が参考にしています。
設備用
5
5.02023/06/20
組み立て設備に設置しています。設置後にもトラブル等なく使用できています。
0人が参考にしています。
搬送治具の部品として
5
5.02023/05/31
搬送治具の摺動部に使用しました。
摺動性も問題なく満足しています。
0人が参考にしています。
ローラーフォロアの代わりに
5
5.02023/05/31
ローラーフォロアより軽く回したい箇所があったため、代わりに選定。ベアリングを使って製作するより手間が省けるので良かったで...もっと読む
0人が参考にしています。
作業道具製作部品用に
5
5.02023/04/18
本来の使用用途ではありませんが、仕事で使う工具製作に使用しました。
上手く活用出来て満足です。
0人が参考にしています。
