デザインキャスタ CTGM□
- 通常単価(税別)
- 157円～343円
- 税込単価
- 173円～377円
軽荷重用のデザインキャスタです。車輪材質はナイロンで、双輪タイプです。プレート...
詳細情報を確認するご注意
- キャスタの選定方法についてはこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。

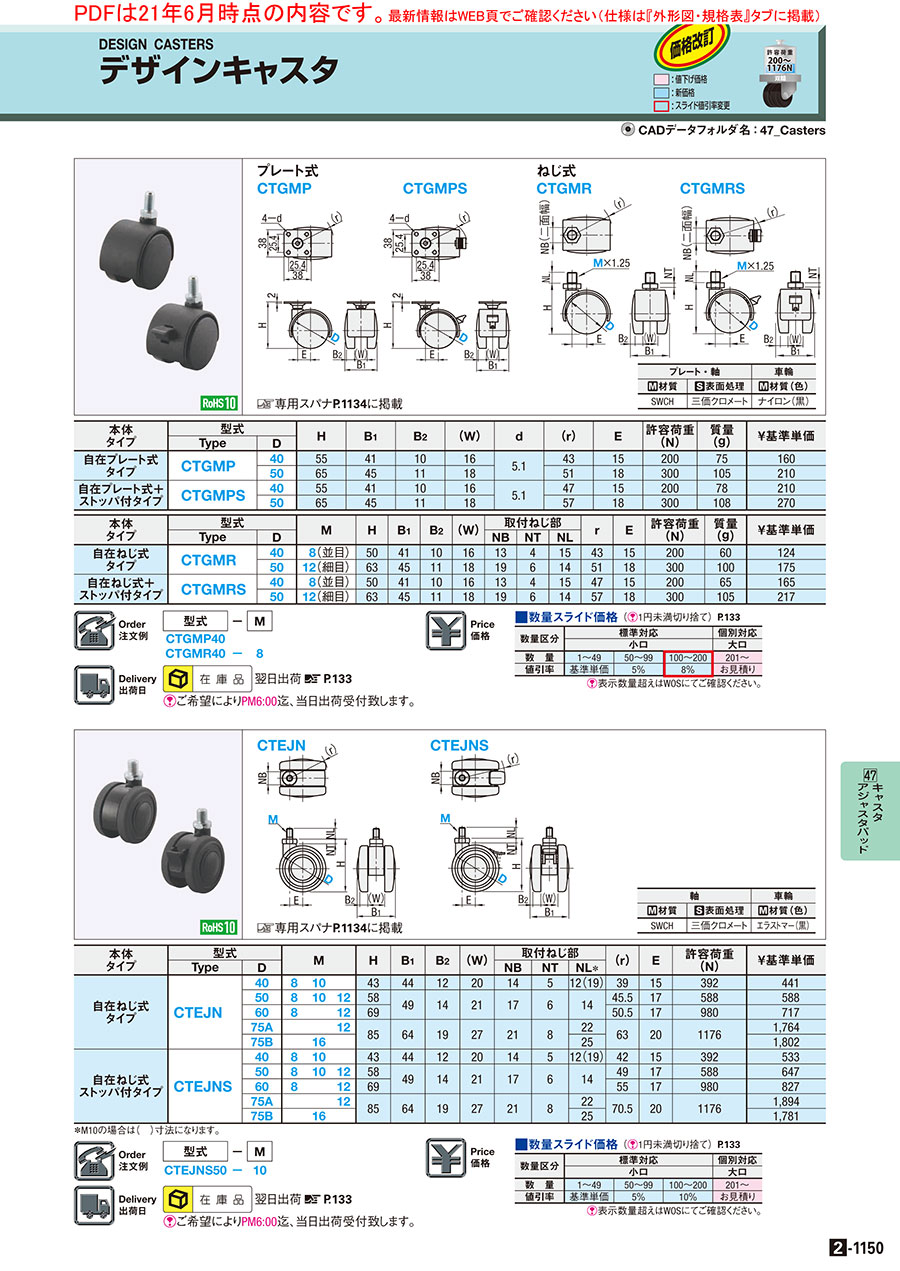

外形図・規格表
規格表
| 型式 | − | M |
| CTGMP40 | ||
| CTGMR40 | − | 8 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 本体 タイプ | 型式 | H | B1 | B2 | (W) | d | (r) | E | 許容荷重 (daN) | 質量 (g) | ￥基準単価 | |
| Type | D | |||||||||||
| 自在 | CTGMP | 40 | 55 | 41 | 10 | 16 | 5.1 | 43 | 15 | 20 | 75 | 168 |
| 50 | 65 | 45 | 11 | 18 | 51 | 18 | 30 | 105 | 221 | |||
| 自在 ストッパ付 | CTGMPS | 40 | 55 | 41 | 10 | 16 | 5.1 | 47 | 15 | 20 | 78 | 221 |
| 50 | 65 | 45 | 11 | 18 | 57 | 18 | 30 | 108 | 284 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 本体 タイプ | 型式 | M | H | B1 | B2 | (W) | 取付ねじ部 | r | E | 許容荷重 (daN) | 質量 (g) | ￥基準単価 | |||
| Type | D | NB | NT | NL | |||||||||||
| 自在 | CTGMR | 40 | 8(並目) | 50 | 41 | 10 | 16 | 13 | 4 | 15 | 43 | 15 | 20 | 60 | 130 |
| 50 | 12(細目) | 63 | 45 | 11 | 18 | 19 | 6 | 14 | 51 | 18 | 30 | 100 | 184 | ||
| 自在 ストッパ付 | CTGMRS | 40 | 8(並目) | 50 | 41 | 10 | 16 | 13 | 4 | 15 | 47 | 15 | 20 | 65 | 156 |
| 50 | 12(細目) | 63 | 45 | 11 | 18 | 19 | 6 | 14 | 57 | 18 | 30 | 105 | 228 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
204円 ( 224円 ) | 在庫品1日目当日出荷可能 |
267円 ( 294円 ) | 在庫品1日目当日出荷可能 |
267円 ( 294円 ) | 在庫品1日目当日出荷可能 |
343円 ( 377円 ) | 在庫品1日目当日出荷可能 |
157円 ( 173円 ) | 在庫品1日目当日出荷可能 |
222円 ( 244円 ) | 在庫品1日目当日出荷可能 |
189円 ( 208円 ) | 在庫品1日目当日出荷可能 |
276円 ( 304円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
軽荷重用のデザインキャスタです。車輪材質はナイロンで、双輪タイプです。プレート式とねじ込み式のご用意がありますので、取付場所に合わせて選定可能です。
ご注意
- キャスタの選定方法についてはこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
デザインキャスタ CTGM□のレビュー
作業台用のキャスター
4
4.02022/05/23
安価ですが、性能的に問題はありませんでした。
ストッパー部分が小さい為、足では踏みにくく、
手でストッパーを上げ下げして...もっと読む
0人が参考にしています。
作業の脇机を移動できるように取り付けました
3
3.02021/12/06
納期が早く、安価で助かりました。もう少し耐荷重があれば良いなと感じました。
0人が参考にしています。
ボード台車
2
2.02021/03/29
黒板代わりに使うもの。壁に掛けたまま使用では工程確認が不便。今回は事務所内で使うボード台車なので、デザイン的に見かけが非...もっと読む
ミスミからのコメント
貴重なご意見をいただき誠にありがとうございます。お客様にご満足いただけるような商品の開発に努めてまいります。
0人が参考にしています。
現有品の交換部品
3
3.02017/06/05
高さの関係でこのキャスターを選択しました。
取付ねじサイズが無く、ばらして雄ねじを追加工して私用しています
0人が参考にしています。
