ワンタッチ継手 メス隔壁ストレート
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。

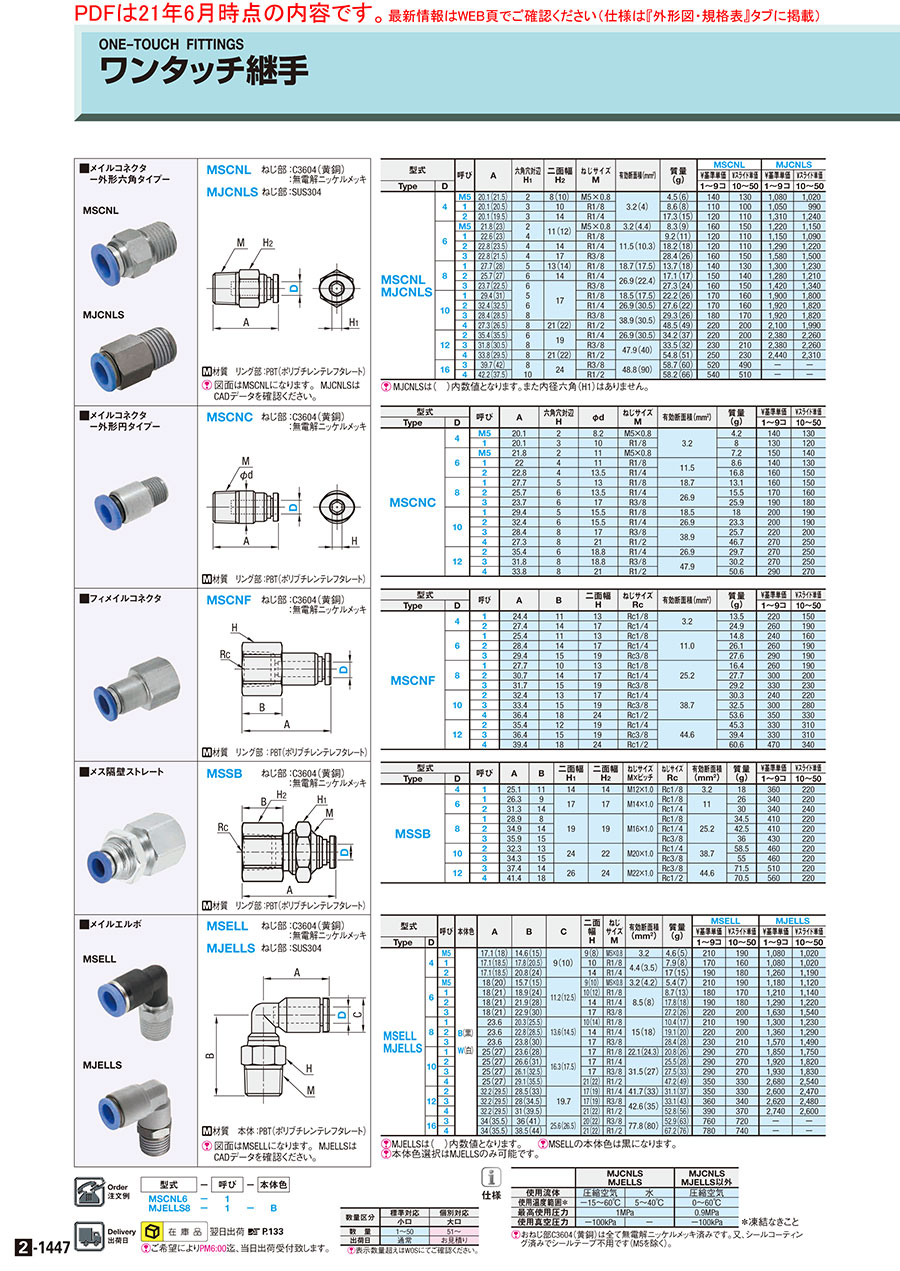

外形図・規格表
ねじ部：C3604（黄銅）/無電解ニッケルメッキ
MSSB
[ M ]材質 リング部：PBT（ポリブチレンテレフタレート）
規格表
| 型式 | − | 呼び |
| MSSB6 | − | 1 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 呼び | A | B | 二面幅 H1 | 二面幅 H2 | ねじサイズ M×ピッチ | ねじサイズ Rc | 有効断面積 (mm2) | 質量 (g) | ￥基準単価 | ￥スライド単価 | |
| Type | D | 1～9コ | 10～50 | |||||||||
| MSSB | 4 | 1 | 25.1 | 11 | 14 | 14 | M12×1.0 | Rc1/8 | 3.2 | 18 | 360 | 220 |
| 6 | 1 | 26.3 | 9 | 17 | 17 | M14×1.0 | Rc1/8 | 11 | 26 | 340 | 220 | |
| 2 | 31.3 | 14 | Rc1/4 | 30 | 340 | 240 | ||||||
| 8 | 1 | 28.9 | 8 | 19 | 19 | M16×1.0 | Rc1/8 | 25.2 | 34.5 | 410 | 220 | |
| 2 | 34.9 | 14 | Rc1/4 | 42.5 | 410 | 220 | ||||||
| 3 | 35.9 | 15 | Rc3/8 | 36 | 430 | 220 | ||||||
| 10 | 2 | 32.3 | 13 | 24 | 22 | M20×1.0 | Rc1/4 | 38.7 | 58.5 | 460 | 220 | |
| 3 | 34.3 | 15 | Rc3/8 | 55 | 460 | 220 | ||||||
| 12 | 3 | 37.4 | 14 | 26 | 24 | M22×1.0 | Rc3/8 | 44.6 | 71.5 | 510 | 220 | |
| 4 | 41.4 | 18 | Rc1/2 | 70.5 | 560 | 220 | ||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・ワンタッチ継手 メス隔壁ストレートです。・在庫品のため即日出荷可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様
＊凍結なきこと
[ ! ]おねじ部C3604（黄銅）は全て無電解ニッケルメッキ済みです。又、シールコーティング済みでシールテープ不用です（M5を除く）。
仕様・概要
| MJCNLS MJELLS | MJCNLS MJELLS以外 | ||
| 使用流体 | 圧縮空気 | 水 | 圧縮空気 |
| 使用温度範囲＊ | −15〜60℃ | 5～40℃ | 0〜60℃ |
| 最高使用圧力 | 1MPa | 0.9MPa | |
| 使用真空圧力 | −100kPa | － | −100kPa |
＊凍結なきこと
[ ! ]おねじ部C3604（黄銅）は全て無電解ニッケルメッキ済みです。又、シールコーティング済みでシールテープ不用です（M5を除く）。
