軸摺動型ハウジングユニット
- 通常単価(税別)
- 1,580円～10,820円
- 税込単価
- 1,738円～11,902円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
取り付け面～軸芯までの高さ選択が可能なハウジングタイプの規格です。他社には無い利便性を追求したミスミオ...
詳細を確認- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が180型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

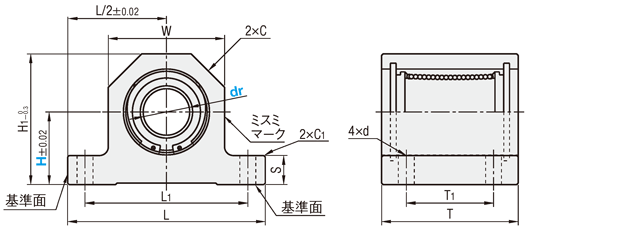

シングルタイプ

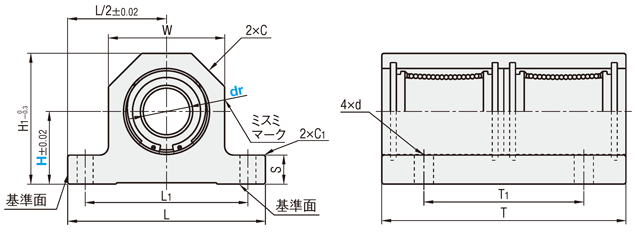

ダブルタイプ
ダブルタイプ
| Type | 使用リニアブッシュ | ホルダ | 使用雰囲気温度 | ||
| シングルタイプ | ダブルタイプ | (>>こちら) | [ M ]材質 | [ S ]表面処理 | |
| LHGS | LHGW | LMU | アルミ合金 | 白アルマイト処理 | −20〜80℃ |
[ ! ]各種グリースに変更できます。
出荷日・価格・性能については >>こちら
[ ! ]使用上の注意は>>こちらを参照してください。[ ! ]基準面は型番記載シールの裏側になります。[ ! ]納入時に防錆油が塗布されています。
規格表
| 型式 | − | H | |
LHGS16 LHGS12L LHGW30G LHGW20H | − − − − | 30 15 30 25 | (Lタイプグリース入り) (Gタイプグリース入り) (Hタイプグリース入り) |
出荷日・価格・性能については >>こちら
| 型式 | H | L | H1 | T | T1 | S | W | C | C1 | L1 | d | ||||||||
| Type | dr | 選択 | シングル | ダブル | シングル | ダブル | |||||||||||||
| (シングルタイプ) LHGS (ダブルタイプ) LHGW | 12 | 15 | 20 | 25 | 58 | H＋15 | 40 | 70 | 25 | 50 | 8 | 30 | 8.5 | 0.5 | 46 | 5.5 | |||
| 16 | 20 | 25 | 30 | 68 | H＋20 | 47 | 84 | 30 | 55 | 10 | 40 | 11.5 | 56 | 5.5 | |||||
| 20 | 20 | 25 | 30 | 72 | H＋22 | 52 | 94 | 35 | 60 | 12 | 44 | 12.5 | 60 | 5.5 | |||||
| 25 | 25 | 30 | 40 | 90 | H＋27.5 | 69 | 128 | 50 | 90 | 15 | 55 | 16 | 75 | 6.6 | |||||
| 30 | 30 | 40 | 50 | 105 | H＋32.5 | 74 | 138 | 55 | 100 | 20 | 65 | 18 | 85 | 9 | |||||
| dr | 基本定格荷重 | 静的許容モーメント (N・m) | ||||
| C(動)N | Co(静)N | |||||
| シングル | ダブル | シングル | ダブル | シングル | ダブル | |
| 12 | 412 | 657 | 598 | 1200 | − | 10.9 |
| 16 | 775 | 1230 | 1180 | 2350 | − | 19.7 |
| 20 | 882 | 1400 | 1370 | 2740 | − | 26.8 |
| 25 | 980 | 1560 | 1570 | 3140 | − | 43.4 |
| 30 | 1570 | 2490 | 2740 | 5490 | − | 82.8 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,580円 ( 1,738円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
2,480円 ( 2,728円 ) | 5日目 |
2,500円 ( 2,750円 ) | 5日目 |
2,520円 ( 2,772円 ) | 5日目 |
3,680円 ( 4,048円 ) | 5日目 |
3,700円 ( 4,070円 ) | 5日目 |
3,720円 ( 4,092円 ) | 5日目 |
3,680円 ( 4,048円 ) | 5日目 |
3,700円 ( 4,070円 ) | 5日目 |
3,720円 ( 4,092円 ) | 5日目 |
3,680円 ( 4,048円 ) | 5日目 |
3,700円 ( 4,070円 ) | 5日目 |
3,720円 ( 4,092円 ) | 5日目 |
3,680円 ( 4,048円 ) | 5日目 |
3,700円 ( 4,070円 ) | 5日目 |
3,720円 ( 4,092円 ) | 5日目 |
2,070円 ( 2,277円 ) | 在庫品1日目当日出荷可能 |
2,110円 ( 2,321円 ) | 在庫品1日目当日出荷可能 |
2,150円 ( 2,365円 ) | 在庫品1日目当日出荷可能 |
2,970円 ( 3,267円 ) | 5日目 |
3,010円 ( 3,311円 ) | 5日目 |
3,050円 ( 3,355円 ) | 5日目 |
4,170円 ( 4,587円 ) | 5日目 |
4,210円 ( 4,631円 ) | 5日目 |
4,250円 ( 4,675円 ) | 5日目 |
4,170円 ( 4,587円 ) | 5日目 |
4,210円 ( 4,631円 ) | 5日目 |
4,250円 ( 4,675円 ) | 5日目 |
4,170円 ( 4,587円 ) | 5日目 |
4,210円 ( 4,631円 ) | 5日目 |
4,250円 ( 4,675円 ) | 5日目 |
4,170円 ( 4,587円 ) | 5日目 |
4,210円 ( 4,631円 ) | 5日目 |
4,250円 ( 4,675円 ) | 5日目 |
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
2,570円 ( 2,827円 ) | 在庫品1日目当日出荷可能 |
2,610円 ( 2,871円 ) | 在庫品1日目当日出荷可能 |
3,430円 ( 3,773円 ) | 5日目 |
3,470円 ( 3,817円 ) | 5日目 |
3,510円 ( 3,861円 ) | 5日目 |
4,630円 ( 5,093円 ) | 5日目 |
4,670円 ( 5,137円 ) | 5日目 |
4,710円 ( 5,181円 ) | 5日目 |
4,630円 ( 5,093円 ) | 5日目 |
4,670円 ( 5,137円 ) | 5日目 |
4,710円 ( 5,181円 ) | 5日目 |
4,630円 ( 5,093円 ) | 5日目 |
4,670円 ( 5,137円 ) | 5日目 |
4,710円 ( 5,181円 ) | 5日目 |
4,630円 ( 5,093円 ) | 5日目 |
4,670円 ( 5,137円 ) | 5日目 |
4,710円 ( 5,181円 ) | 5日目 |
3,480円 ( 3,828円 ) | 在庫品1日目当日出荷可能 |
3,550円 ( 3,905円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
4,380円 ( 4,818円 ) | 5日目 |
4,450円 ( 4,895円 ) | 5日目 |
4,660円 ( 5,126円 ) | 5日目 |
詳細情報
基本情報
取り付け面～軸芯までの高さ選択が可能なハウジングタイプの規格です。他社には無い利便性を追求したミスミオリジナル品です。
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||
| Type | dr | H15 | H20 | H25 | H30 | H40 | H50 |
| (シングルタイプ) LHGS | 12 | 1,500 | 1,520 | 1,540 | − | − | − |
| 16 | − | 1,970 | 2,010 | 2,050 | − | − | |
| 20 | − | 2,410 | 2,450 | 2,490 | − | − | |
| 25 | − | − | 3,310 | 3,380 | 3,580 | − | |
| 30 | − | − | − | 4,390 | 4,580 | 4,780 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||
| Type | dr | H15 | H20 | H25 | H30 | H40 | H50 |
| (ダブルタイプ) LHGW | 12 | 2,440 | 2,480 | 2,520 | − | − | − |
| 16 | − | 3,200 | 3,260 | 3,320 | − | − | |
| 20 | − | 4,030 | 4,110 | 4,180 | − | − | |
| 25 | − | − | 5,580 | 5,700 | 6,060 | − | |
| 30 | − | − | − | 7,610 | 7,960 | 8,300 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜19 | 20〜34 | 35～ |
| 値引率 | 基準単価 | 基準単価 | 10％ |
| 出荷日 | 通常 | お見積り | |
概要・仕様
仕様・概要
■軸摺動型ハウジングユニットタイプの製品仕様
・高さ選択が可能で、スペーサによる高さ調節の必要がありません。
・スペーサが不要なため、部品点数の削減・コスト低減が可能な規格です。
・ボルトで上から固定し易く、軸（シャフト）を摺動させる機構に適した規格です。
・コンパクトな仕様で、省スペース対応です。
・高さ選択が可能で、スペーサによる高さ調節の必要がありません。
・スペーサが不要なため、部品点数の削減・コスト低減が可能な規格です。
・ボルトで上から固定し易く、軸（シャフト）を摺動させる機構に適した規格です。
・コンパクトな仕様で、省スペース対応です。
使用例
■ワーク移動用シリンダのガイド
商品担当おすすめ
軸摺動型ハウジングユニットのレビュー
スライド用
5
5.02016/12/15
剛性もあって、精度もよく出ていました。
汎用性があるので、非常に使いやすい商品でした。
1人が参考にしています。
試作品
3
3.02022/04/14
この商品は依頼を受けた試作品の摺動部に使用しています。作製等に関しては何も問題はなかったのですが、摺動時の音が大きくて使...もっと読む
0人が参考にしています。
既存設備改造用
5
5.02022/04/11
既存設備がレール幅20組付け高さ28のLMガイドを使用していたが、設計が悪く1年ほどでLMガイドがダメになるため、これの...もっと読む
0人が参考にしています。
ボール盤テーブルの回転止め
5
5.02019/08/08
規格サイズで選定できるので重宝しています。
精度も耐久性も問題になったことはありません。
また使いたいです。
0人が参考にしています。
治具の摺動部に
4
4.02019/02/28
ユニット化されているため、設計工数が減り助かる。
リニアブッシュのみの交換が容易なので、メンテにも助かる
0人が参考にしています。
