メカニカル部品技術窓口
位置決めピン用ブシュ 銅合金 ツバ付
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目～9日目
鉄に比べて軟らかい為、ピンの磨耗防止対策や錆防止対策としてもご使用頂けます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

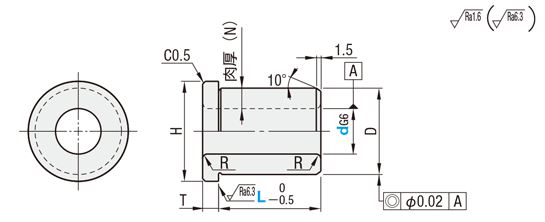

外形図・規格表
[ ! ]
| [ M ]材質 | Type | |
| Dp6 | Dm6 | |
| CAC304(高力黄銅) | JBHD | JBHDM |
規格表
| 型式 | − | L |
| JBAD6 JBHDM10 | − − | 10 20 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L選択 | 肉厚 (N) | R | H | T | D | D許容差 | ￥基準単価 | |||||||||||||||
| Type | d | d許容差 | p6 | m6 | JBHD | JBHDM | |||||||||||||||||
| (Dp6) JBHD (Dm6) JBHDM | 5 | G6 | ＋0.012 ＋0.004 | 5 | 6 | 8 | 10 | 12 | 2.5 | 0.5 | 14 | 3 | 10 | ＋0.024 ＋0.015 | ＋0.015 ＋0.006 | 890 | 890 | ||||||
| 6 | 5 | 6 | 8 | 10 | 12 | 15 | 2 | 910 | 910 | ||||||||||||||
| 8 | ＋0.014 ＋0.005 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 2 | 16 | 4 | 12 | ＋0.029 ＋0.018 | ＋0.018 ＋0.007 | 950 | 950 | ||||||
| 10 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 2.5 | 19 | 15 | 1,010 | 1,010 | ||||||||||
| 12 | ＋0.017 ＋0.006 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 3 | 1 | 22 | 18 | 1,070 | 1,070 | ||||||||
| 13 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 4.5 | 26 | 5 | 22 | ＋0.035 ＋0.022 | ＋0.021 ＋0.008 | 1,120 | 1,120 | ||||||||
| 15 | 12 | 15 | 16 | 20 | 25 | 30 | 5 | 30 | 25 | 1,170 | 1,170 | ||||||||||||
| 16 | 12 | 15 | 16 | 20 | 25 | 30 | 5 | 26 | 1,170 | 1,170 | |||||||||||||
| 20 | ＋0.020 ＋0.007 | 12 | 15 | 16 | 20 | 25 | 30 | 5 | 2 | 35 | 6 | 30 | 1,250 | 1,250 | |||||||||
| 25 | 16 | 20 | 25 | 30 | 35 | 5 | 40 | 35 | ＋0.042 ＋0.026 | ＋0.025 ＋0.009 | 1,350 | 1,350 | |||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
鉄に比べて軟らかい為、ピンの磨耗防止対策や錆防止対策としてもご使用頂けます。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～9 | 10～14 | 15～19 | 20～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 23% | お見積り |
| 出荷日 | 通常 | ||||
概要・仕様
仕様・概要
■位置決めピン用ブッシュ圧入後の内径変化（参考値）
ハウジング穴径公差：レンジ1で実施
ハウジング穴径公差：レンジ2で実施
[ ! ]上記は実験値であり、保証値ではありません。
| D許容差 | |
| m6 | p6 |
| 99.90% | 99.83% |
| D許容差 | |
| m6 | p6 |
| 99.99% | 99.92% |
使用例
位置決めピン用ブシュ 銅合金 ツバ付のレビュー
種類違いの部品として
4
4.02019/11/29
あえて種類の違う金属と接触させたかったので選びました。たまに交換が必要か、確認が必要です。
1人が参考にしています。
