タイミングプーリ 5GTタイプ
ご注意
- 歯面にタップ穴がつく際、軸穴径によっては付属品セットスクリューが飛び出し、ベルトと干渉する場合がございますので3DプレビューやCADをご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
- 規格表内の赤文字は24年4月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が31,733型番あります。
外形図・規格表

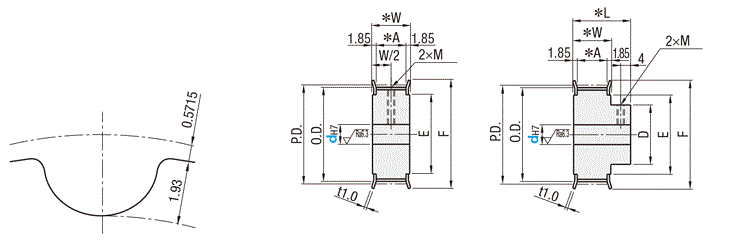

外形図
■5GTタイプ
●プーリ形状 A形
B形
標準歯形
[ ! ]
[ ! ]
指示無き寸法公差
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 0.5 | 3 | ±0.1 |
| 3 | 6 | |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
歯溝寸法は歯数によって若干変わります。(Pitch：5.0mm)
[ ! ]軸穴仕様H（丸穴）、V（段付き穴）、F（段付き穴ボス側ザグリ）、Y（両側段付き穴）、WB（二段段付穴）指定時は、タップ穴とセットスクリューが付きません。
[ ! ]歯数60の場合、フランジの厚さtが1.2になります。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
[ ! ]ゲイツ・ユニッタ・アジア(株)の5GTのタイミングベルトに適合します。
●軸穴仕様 軸穴仕様記号と各寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。

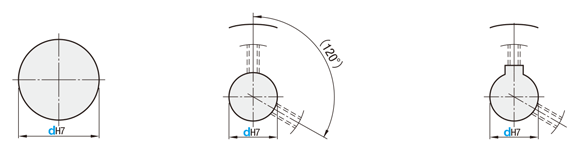

H 丸穴
P 丸穴＋タップ
N 新JISキー溝穴＋タップ
[ ! ]軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]使用する軸のはめあいは、
>>こちらを参照ください。
[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。
[ ! ]軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]新JISキー溝穴、軸穴径10、キー溝幅4.0mm選定時はNK10をご指定ください。
[ ! ]型式N10とNK10の違いは加工寸法です。詳細は下記表「新JISキー溝寸法公差」を参照ください。
[ ! ]キー溝の位置と歯の位相は保証しておりません。

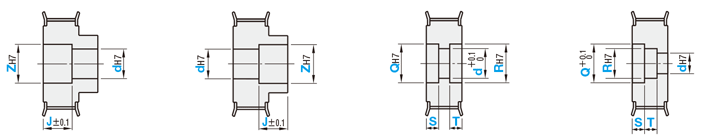

V 段付穴
F 段付穴(ボス側ザグリ)
Y 両端段付穴
WB 二段段付穴
[ ! ]軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]B形のみ適用
[ ! ]軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]A形のみ適用
[ ! ]軸穴径dは＋0.1/0
[ ! ]Q－Y(d)≧2
[ ! ]R－Y(d)≧2
[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
■ベルト呼び幅・寸法
| mm | 呼び | ||||||
| GT5090 | GT5120 | GT5150 | GT5200 | GT5250 | GT5300 | GT5400 | |
| A | 10.3 | 13.3 | 16.3 | 21.3 | 26.3 | 31.3 | 41.3 |
| W | 14.0 | 17.0 | 20.0 | 25 | 30 | 35 | 45 |
| L | 22.0 | 25.0 | 28.0 | 35 | 40 | 45 | 55 |
■タップ穴寸法表(軸穴仕様：P・N)
[ ! ]セットスクリューの締付トルクは規定を設けていません。
| dH7 軸穴内径 | M (並目) | 付属品 セットスクリュー | 付属品 入り数 |
| 6〜12 | M4 | M4×3 | 2 |
| 13〜30 | M5 | M5×4 | |
| 31〜45 | M6 | M6×5 | |
| 46〜70 | M8 | M8×6 |
■キー溝寸法表
d寸法公差(H7)
| 呼び(N,C) | dH7 |
| 8～10(K) | ＋0.015 0 |
| 11～18 | ＋0.018 0 |
| 19～30 | ＋0.021 0 |
| 31～50 | ＋0.025 0 |
新JISキー溝寸法公差
| 呼び(N) | bJS9 | t | ||
| 8～10 | 3 | ±0.0125 | 1.4 | ＋0.1 0 |
| 10K～12 | 4 | ±0.0150 | 1.8 | |
| 13～17 | 5 | 2.3 | ||
| 18～22 | 6 | 2.8 | ||
| 23～30 | 8 | ±0.0180 | 3.3 | ＋0.2 0 |
| 31～38 | 10 | |||
| 39～44 | 12 | ±0.0215 | ||
| 45～50 | 14 | 3.8 | ||
旧JISキー溝寸法公差
| 呼び(C) | bJS9 | t | ||
| 10～12 | 4 | ＋0.022 ＋0.010 | 1.5 | ＋0.1 0 |
| 15～20 | 5 | 2 | ||
■プーリ形状と軸穴加工対応表
| 形 | 穴 | ||||||
| H | P | N(C) | V | F | Y | WB | |
| A | ○ | ○ | ○ | ○ | ‐ | ○ | ○ |
| B | ○ | ○ | ○ | ○ | ○ | ‐ | ‐ |
| Type | ベルト幅 | 材質 | 表面処理 | 付属品 | |||||||
| 9mm | 12mm | 15mm | 20mm | 25mm | 30mm | 40mm | プーリ | フランジ | セットスクリュー | ||
| GT5090 | GT5120 | GT5150 | GT5200 | GT5250 | GT5300 | GT5400 | |||||
| GPA | ● | ● | ● | ● | ● | ● | ● | アルミ合金 | アルミ合金 | 白アルマイト | SUS304 |
| GPB | ● | ● | ● | ● | ● | ● | ● | 黒アルマイト | |||
| GPK | ● | ● | ● | ● | ● | ● | ● | 硬質アルマイト | |||
| GPN | ● | ● | ● | ● | ● | ● | ● | 無電解ニッケルメッキ | |||
| GPT | ● | ● | ● | ● | ● | ● | ● | S45C相当 | SPCC | − | クロムモリブデン鋼 |
| GPM | ● | ● | ● | ● | ● | ● | ● | 四三酸化鉄皮膜 | (四三酸化鉄皮膜) | ||
| GPP | ● | ● | ● | ● | ● | ● | ● | 無電解ニッケルメッキ | |||
| GPS | ● | ● | ● | ● | ● | ● | - | SUS304 | SUS304 | - | SUS304 |
[ ! ]フランジカシメなしをご希望の場合は追加工NFCを指定ください。
[ ! ]フランジ単品販売をご希望の場合は規格外品サービスへお問合せください。
規格表
| 型式 | − | プーリ形状 | − | 軸穴仕様・内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | |
| (軸穴仕様：H・P・N) | GPA20GT5090 | − | A | − | N10 | ||||||||||||
| (軸穴仕様：V・F) | GPA36GT5120 | − | B | − | V20 | − | Z22 | − | J10.0 | ||||||||
| (軸穴仕様：Y・WB) | GPA40GT5150 | − | A | − | Y25 | − | Q27 | − | R35 | − | S5 | − | T7 |
| 型式 | プーリ 形状 | プーリ形状 | P.D. | O.D. | D | GPA・GPB・ GPK・GPN・ GPT・GPM・ GPP | GPS | ||||||||||||||||||
| Type | 歯数 | 種類 呼び幅 | A | B | |||||||||||||||||||||
| 軸穴仕様 (～)1mm単位指定(・)選択 | 軸穴仕様 (～)1mm単位指定(・)選択 | ||||||||||||||||||||||||
| H(d) 丸穴 | P(d) 丸穴+タップ | N(d) キー溝+タップ | V 段付穴 | Y 両段付穴 WB 二段段付穴 | H(d) 丸穴 | P(d) 丸穴＋タップ | N(d) キー溝＋タップ | V・F 段付穴 | F | E | F | E | |||||||||||||
| V(d) | Z Z−d≧2 | J (0.1mm単位) | Y(d)・ WB(d) | Q・R | S･T1(0.1mm単位) | V・F(d) | Z Z−d≧2 | J (0.1mm単位) | |||||||||||||||||
| アルミ GPA GPB GPK GPN 鉄 GPT GPM GPP ステンレス GPS | 14 | GT5090 GT5120 GT5150 GT5200 GT5250 GT5300 GT5400 | A B | 6～12 | 6～8 | − | 6～10 | 8～12 | 2～18 2.0≦Ｊ≦W−2.0 | 6～10 | 8～12 | 3～14 S＋T≦W−3 | 6～8 | − | − | 6 | 8 | 2～26 2.0≦Ｊ≦L−2.0 | 22.28 | 21.14 | 12 | 26 | 16 | 25 | 16 |
| 15 | 6～13 | 6～8 | 6～11 | 8～13 | 6～11 | 8～13 | 6～10 | 6～7 | 8・9 | 23.87 | 22.73 | 13 | 27 | 17 | 28 | 18 | |||||||||
| 16 | 6～15 | 6～10 | 8 | 6～13 | 8～15 | 6～13 | 8～15 | 6～12 | 6 | 6～9 | 8～11 | 25.46 | 24.32 | 15 | 29 | 19 | |||||||||
| 17 | 6～16 | 6～12 | 8・10 | 6～14 | 8～16 | 6～14 | 8～16 | 6～12 | 6 | 6～10 | 8～12 | 27.06 | 25.91 | 16 | 30 | 20 | 30 | 20 | |||||||
| 18 | 6～18 | 6～13 | 8・10 | 6～16 | 8～18 | 6～16 | 8～18 | 6～14 | 6～9 | 6～12 | 8～14 | 28.65 | 27.50 | 18 | 32 | 22 | 32 | 23 | |||||||
| 19 | 6～19 | 6～13 | 8～11 | 6～17 | 8～19 | 6～17 | 8～19 | 6～15 | 6～11 | 8 | 6～13 | 8～15 | 30.24 | 29.10 | 19 | 23 | |||||||||
| 20 | 8～20 | 8～14 | 8～12 | 8～18 | 10～20 | 8～18 | 10～20 | 8～16 | 8～10 | 8 | 8～14 | 10～16 | 31.83 | 30.69 | 20 | 35 | 24 | 35 | 25 | ||||||
| 21 | 8～22 | 8～16 | 8～12 | 8～20 | 10～22 | 8～20 | 10～22 | 8～18 | 8～12 | 8 | 8～16 | 10～18 | 33.42 | 32.28 | 22 | 25 | |||||||||
| 22 | 8～23 | 8～17 | 8～12 | 8～21 | 10～23 | 8～21 | 10～23 | 8～19 | 8～12 | 8 | 8～16 | 10～18 | 35.01 | 33.87 | 22 | 39 | 27 | 40 | 28 | ||||||
| 23 | 8～25 | 8～17 | 8～15 | 8～23 | 10～25 | 8～23 | 10～25 | 8～20 | 8～16 | 8・10 | 8～18 | 10～20 | 36.61 | 35.46 | 24 | 40 | 28 | ||||||||
| 24 | 8～26 | 8～18 | 8～14 | 8～24 | 10～26 | 8～24 | 10～26 | 8～22 | 8～16 | 8・10 | 8～20 | 10～22 | 38.20 | 37.05 | 26 | 42 | 30 | 44 | 32 | ||||||
| 25 | 8～28 | 8～20 | 8～16 | 8～26 | 10～28 | 8～26 | 10～28 | 8～24 | 8～16 | 8～12 | 8～22 | 10～24 | 39.79 | 38.65 | 28 | 43 | 32 | ||||||||
| 26 | 10～29 | 10～21 | 10～17 | 10～27 | 12～29 | 10～27 | 12～29 | 10～24 | 10～16 | 10～13 | 10～22 | 12～24 | 41.38 | 40.24 | 28 | 45 | 33 | ||||||||
| 27 | 10～30 | 10～22 | 10～19 | 10～28 | 12～30 | 10～28 | 12～30 | 10～26 | 10～20 | 10～15 | 10～24 | 12～26 | 42.97 | 41.83 | 30 | 48 | 36 | 48 | 36 | ||||||
| 28 | 10～32 | 10～22 | 10～19 | 10～30 | 12～32 | 10～30 | 12～32 | 10～27 | 10～20 | 10～15 | 10～25 | 12～27 | 44.56 | 43.42 | 30 | ||||||||||
| 29 | 10～32 | 10～24 | 10～19 | 10～32 | 12～34 | 10～32 | 12～34 | 10～28 | 10～22 | 10～16 | 10～26 | 12～28 | 46.15 | 45.01 | 32 | 50 | 38 | 50 | 38 | ||||||
| 30 | 10～35 | 10～26 | 10～20 | 10～33 | 12～35 | 10～33 | 12～35 | 10～28 | 10～22 | 10～16 | 10～26 | 12～28 | 47.75 | 46.60 | 32 | 51 | 39 | ||||||||
| 31 | 10～37 | 10～28 | 10～22 | 10～35 | 12～37 | 10～35 | 12～37 | 10～30 | 10～22 | 10～17 | 10～28 | 12～30 | 49.34 | 48.20 | 34 | 55 | 40 | 55 | 40 | ||||||
| 32 | 10～38 | 10～30 | 10～23 | 10～36 | 12～38 | 10～36 | 12～38 | 10～30 | 10～22 | 10～17 | 10～28 | 12～30 | 50.93 | 49.79 | 34 | 42 | |||||||||
| 33 | 12～40 | 12～30 | 12～24 | 12～38 | 14～40 | 12～38 | 14～40 | 12～32 | 12～24 | 12～18 | 12～30 | 14～32 | 52.52 | 51.38 | 36 | 40 | |||||||||
| 34 | 12～42 | 12～32 | 12～25 | 12～40 | 14～42 | 12～40 | 14～42 | 12～32 | 12～24 | 12～18 | 12～30 | 14～32 | 54.11 | 52.97 | 36 | 58 | 46 | 61 | 46 | ||||||
| 35 | 12～43 | 12～32 | 12～25 | 12～41 | 14～43 | 12～41 | 14～43 | 12～32 | 12～24 | 12～18 | 12～30 | 14～32 | 55.70 | 54.56 | 36 | 61 | |||||||||
| 36 | 12～45 | 12～34 | 12～30 | 12～43 | 14～45 | 12～43 | 14～45 | 12～34 | 12～26 | 12～20 | 12～32 | 14～34 | 57.30 | 56.15 | 38 | 49 | |||||||||
| 37 | 12～46 | 12～36 | 12～30 | 12～44 | 14～46 | 12～44 | 14～46 | 12～34 | 12～26 | 12～20 | 12～32 | 14～34 | 58.89 | 57.74 | 38 | 67 | 50 | 67 | 50 | ||||||
| 38 | 12～48 | 12～36 | 12～30 | 12～46 | 12～48 | 12～46 | 12～48 | 12～34 | 12～26 | 12～20 | 12～32 | 14～34 | 60.48 | 59.34 | 38 | ||||||||||
| 39 | 12～49 | 12～36 | 12～30 | 12～47 | 12～49 | 12～47 | 12～49 | 12～36 | 12～26 | 12～22 | 12～34 | 14～36 | 62.07 | 60.93 | 40 | ||||||||||
| 40 | 12～51 | 12～36 | 12～30 | 12～49 | 14～51 | 12～49 | 14～51 | 12～36 | 12～26 | 12～22 | 12～34 | 14～36 | 63.66 | 62.52 | 40 | 55 | |||||||||
| 41 | 12～53 | 12～40 | 12～30 | 12～51 | 12～53 | 12～51 | 12～53 | 12～36 | 12～26 | 12～22 | 12～34 | 14～36 | 65.25 | 64.11 | 40 | 74 | 58 | 74 | 58 | ||||||
| 42 | 12～54 | 12～40 | 12～30 | 12～52 | 14～54 | 12～52 | 14～54 | 12～38 | 12～26 | 12～23 | 12～36 | 14～38 | 66.85 | 65.70 | 42 | ||||||||||
| 43 | 12～56 | 12～42 | 12～30 | 12～54 | 14～56 | 12～54 | 14～56 | 12～38 | 12～26 | 12～23 | 12～36 | 14～38 | 68.44 | 67.29 | 42 | ||||||||||
| 44 | 12～58 | 12～42 | 12～30 | 12～56 | 14～58 | 12～56 | 14～58 | 12～38 | 12～26 | 12～23 | 12～36 | 14～38 | 70.03 | 68.89 | 42 | 62 | |||||||||
| 45 | 12～59 | 12～45 | 12～30 | 12～57 | 14～59 | 12～57 | 14～59 | 12～40 | 12～30 | 12～25 | 12～38 | 14～40 | 71.62 | 70.48 | 44 | 83 | 63 | 83 | 63 | ||||||
| 46 | 12～61 | 12～45 | 12～30 | 12～59 | 12～61 | 12～59 | 12～61 | 12～40 | 12～30 | 12～25 | 12～38 | 14～40 | 73.21 | 72.07 | 44 | ||||||||||
| 47 | 12～62 | 12～45 | 12～30 | 12～60 | 12～62 | 12～60 | 12～62 | 12～40 | 12～30 | 12～25 | 12～38 | 14～40 | 74.80 | 73.66 | 44 | ||||||||||
| 48 | 12～64 | 12～45 | 12～30 | 12～62 | 14～64 | 12～62 | 14～64 | 12～42 | 12～30 | 12～26 | 12～40 | 14～42 | 76.39 | 75.25 | 46 | 80 | 68 | ||||||||
| 49 | 12～65 | 12～45 | 12～30 | 12～63 | 12～65 | 12～63 | 12～65 | 12～42 | 12～30 | 12～26 | 12～40 | 14～42 | 77.99 | 76.84 | 46 | 83 | 63 | ||||||||
| 50 | 12～67 | 12～45 | 12～30 | 12～65 | 14～67 | 12～65 | 14～67 | 12～42 | 12～30 | 12～27 | 12～40 | 14～42 | 79.58 | 78.43 | 46 | 71 | 87 | 67 | |||||||
| 51 | 12～69 | 12～45 | 12～30 | 12～67 | 12～69 | 12～67 | 12～69 | 12～42 | 12～30 | 12～27 | 12～40 | 14～42 | 81.17 | 80.03 | 46 | 87 | 67 | ||||||||
| 52 | 12～70 | 12～45 | 12～30 | 12～68 | 12～70 | 12～68 | 12～70 | 12～44 | 12～35 | 12～28 | 12～42 | 12～44 | 82.76 | 81.62 | 48 | ||||||||||
| 53 | 12～72 | 12～45 | 12～30 | 12～70 | 12～72 | 12～70 | 12～72 | 12～44 | 12～35 | 12～28 | 12～42 | 12～44 | 84.35 | 83.21 | 48 | 95 | 75 | 95 | 75 | ||||||
| 54 | 12～73 | 12～45 | 12～30 | 12～71 | 12～73 | 12～71 | 12～73 | 12～44 | 12～35 | 12～28 | 12～42 | 12～44 | 85.94 | 84.80 | 48 | ||||||||||
| 55 | 12～75 | 12～45 | 12～30 | 12～73 | 12～75 | 12～73 | 12～75 | 12～44 | 12～35 | 12～28 | 12～42 | 12～44 | 87.54 | 86.39 | 48 | ||||||||||
| 56 | 12～77 | 12～45 | 12～30 | 12～75 | 12～77 | 12～75 | 12～77 | 12～46 | 12～38 | 12～32 | 12～44 | 14～46 | 89.13 | 87.98 | 50 | 99 | 80 | 99 | 80 | ||||||
| 57 | 12～78 | 12～45 | 12～30 | 12～76 | 12～78 | 12～76 | 12～78 | 12～46 | 12～38 | 12～32 | 12～44 | 14～46 | 90.72 | 89.58 | 50 | ||||||||||
| 58 | 12～80 | 12～45 | 12～30 | 12～78 | 12～80 | 12～78 | 12～80 | 12～46 | 12～38 | 12～32 | 12～44 | 14～46 | 92.31 | 91.17 | 50 | ||||||||||
| 59 | 12～81 | 12～45 | 12～30 | 12～79 | 12～81 | 12～79 | 12～81 | 12～46 | 12～38 | 12～32 | 12～44 | 14～46 | 93.90 | 92.76 | 50 | ||||||||||
| 60 | 12～83 | 12～45 | 12～30 | 12～81 | 14～83 | 12～81 | 14～83 | 12～48 | 12～30 | 12～30 | 12～46 | 14～48 | 95.49 | 94.35 | 52 | 87 | |||||||||
| 72 | 12～85 | 12～70 | 12～50 | 12～83 | 12～85 | 12～83 | 12～85 | 12～52 | 12～43 | 12～35 | 12～50 | 14～52 | 114.59 | 113.45 | 56 | 119 | 100 | 119 | 100 | ||||||
| [ NG ]軸穴仕様Nの場合、軸穴径9は指定できません。 | [ ! ]軸穴仕様H･P･V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。 | ||||||||||||||||||||||||
追加工
| 型式 | − | プーリ形状 | − | 軸穴仕様・内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | − | (KC90…etc.) | |||||
| GPA20GT5090 | − | A | − | N10 | − | KC90 | |||||||||||||||||
| Alterations | 止めねじ角度変更 | フランジカシメなし | フランジカシメ片側のみ | フランジカット | ボスカット |
| Code | KC90 | NFC | RFC・LFC | FC | BC |
| Spec. | 止めねじ角度を90°に 変更します。 [ ! ]A形プーリの場合は山を避ける  | (フランジ2枚付属) 指定方法 NFC  | (フランジ1枚付属) 指定方法 RFC  | フランジ外径を0.5mm単位でカット 指定方法 FC17 適用条件 [ ! ]FC≧(O.D.)＋1 [ ! ]FC≦F−2 [ ! ]フランジ外周は表面処理されません。  | ボスの長さを0.5mm単位でカット 指定方法 BC6.5 適用条件 [ ! ]軸穴仕様H・V・F： [ ! ]軸穴仕様P・N：  |
| 詳細は追加工概要 >>P.1466 | |||||
| ￥/1Code | 無料 | 300 | 300 | 300 | 500 |
| Alterations | 側面穴追加工 | ||
| 側面タップ穴 | 側面通し穴 | 側面ザグリ穴 | |
| Code | QTC・QFC・QSC | KTC・KFC・KSC | ZTC・ZFC・ZSC |
| Spec. | ボス側の側面にタップ穴を追加工します。 指定方法 QTC28−M4 Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。 M選択 M3,M4,M5,M6,M8 適用条件 [ ! ]肉厚条件 最低2mm 加工計算式は>>こちら  (6ヵ所) (4ヵ所) (3ヵ所) | ボス側の側面にキリ穴を追加工します。 指定方法 KTC28−K4.5 K□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。 K指定 K4.0～13.0(0.5mm単位指定) 適用条件 [ ! ]肉厚条件 最低2mm 加工計算式は>>こちら  (6ヵ所) (4ヵ所) (3ヵ所) | ボス側の側面にザグリ穴を追加工します。 指定方法 ZTC28−ZM4 Z□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ ! ]肉厚条件 最低2mm 加工計算式は>>こちら  (6ヵ所) (4ヵ所) (3ヵ所) |
| ￥/1Code | QTC:400 QFC:500 QSC:600 | KTC:500 KFC:600 KSC:800 | ZSC:1,000 ZTC・ZFC:700 |
[ ! ]追加工で指定できない加工依頼は規格外品サービスへお問合せください。
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
円弧歯形のためバックラッシが少なく、位置決め用途に適しています。ゲイツ・ユニッタ・アジア(株)のベルト規格に適合します。
■規格追加情報■
ステンレス材（SUS304）を追加しました。
【材質】
<プーリ＞アルミ合金、S45C相当、ステンレス
<フランジ＞アルミ合金、SPCC、ステンレス
【表面処理】
白アルマイト、黒アルマイト、硬質アルマイト、無電解ニッケルメッキ、四三酸化鉄皮膜
【付属品：セットスクリュー】
SUS304、クロムモリブデン鋼（四三酸化鉄皮膜）
【ベルト種類（幅寸法）】
GT5090（9mm）、GT5120（12mm）、GT5150（15mm）
GT5200（20mm）、GT5250（25mm）、GT5300（30mm）
GT5400（40mm）
【プーリ形状】
A形状（ボス無し）、B形状（ボス有り）
【軸穴形状】
丸穴、丸穴＋タップ、キー溝（新JIS）＋タップ、片側ザグリ（片端段付）、両側ザグリ（両端段付） 、片側2段ザグリ（片端2段段付）
軸穴形状丸穴の場合はメカロック（パワーロック）でも締結することが可能です。
【追加工】
止めねじ角度を90°に変更、フランジカシメなし、フランジカシメ片側のみ、フランジカット、側面タップ穴、側面通し穴、側面ザグリ穴
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング
◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。
ご注意
- 歯面にタップ穴がつく際、軸穴径によっては付属品セットスクリューが飛び出し、ベルトと干渉する場合がございますので3DプレビューやCADをご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
- 規格表内の赤文字は24年4月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■価格計算例
①H(丸穴)指定時
例：GPA14GT5090-A-H6
本体価格：1,200円＝1,200円
①H(丸穴)指定時
例：GPA14GT5090-A-H6
本体価格：1,200円＝1,200円
②P(タップ穴)指定時
例：GPA14GT5090-A-P6
本体価格：1,200円＋軸穴加工価格：420円＝1,620円
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。例：GPA14GT5090-A-P6
本体価格：1,200円＋軸穴加工価格：420円＝1,620円
[ ! ]GPB・GPKは係数（×1.1）、GPNは係数（×1.2）、GPMは係数（×1.05）、GPPは係数（×1.15）を表中の価格に掛けた金額が本体価格となります。（1円単位切り捨て）
[ ! ]H穴仕様の軸穴加工価格は無料です。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
歯数 | ￥本体価格 | ￥軸穴加工価格(本体価格＋) | ||||||||||||||||||||||||||||||||||||||||||||
GPA(×1.0) GPB・GPK(×1.1) GPN(×1.2) | GPT(×1.0) GPM(×1.05) GPP(×1.15) | GPS | GPA・GPB・GPK・GPN・GPT・GPM・GPP | GPS | ||||||||||||||||||||||||||||||||||||||||||
GT5090 | GT5120 | GT5150 | GT5200 | GT5250 | GT5300 | GT5400 | GT5090 | GT5120 | GT5150 | GT5200 | GT5250 | GT5300 | GT5400 | GT5090 | GT5120 | GT5150 | GT5200 | GT5250 | GT5300 | |||||||||||||||||||||||||||
A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | P穴 | N・V・F穴 | Y・WB穴 | P穴 | N・V・F穴 | Y・WB穴 | |
14 | 1,200 | 1,450 | 1,260 | 1,490 | 1,370 | 1,560 | 1,660 | 2,000 | 1,790 | 2,160 | 1,940 | 2,340 | 2,140 | 2,580 | 1,130 | 1,370 | 1,190 | 1,410 | 1,290 | 1,480 | 1,560 | 1,890 | 1,680 | 2,040 | 1,820 | 2,210 | 2,010 | 2,440 | 1,920 | 2,320 | 2,020 | 2,380 | 2,190 | 2,500 | 2,650 | 3,200 | 2,860 | 3,450 | 3,100 | 3,750 | 420 | 690 | 1,250 | 500 | 820 | 1,420 |
15 | 1,200 | 1,450 | 1,300 | 1,530 | 1,410 | 1,620 | 1,660 | 2,000 | 1,790 | 2,160 | 1,940 | 2,340 | 2,140 | 2,580 | 1,130 | 1,370 | 1,230 | 1,450 | 1,330 | 1,530 | 1,560 | 1,890 | 1,680 | 2,040 | 1,820 | 2,210 | 2,010 | 2,440 | 1,920 | 2,320 | 2,080 | 2,450 | 2,260 | 2,590 | 2,650 | 3,200 | 2,860 | 3,450 | 3,100 | 3,750 | 420 | 690 | 1,250 | 500 | 820 | 1,420 |
16 | 1,240 | 1,480 | 1,350 | 1,580 | 1,460 | 1,670 | 1,710 | 2,040 | 1,850 | 2,200 | 2,000 | 2,390 | 2,210 | 2,640 | 1,180 | 1,400 | 1,280 | 1,490 | 1,380 | 1,580 | 1,630 | 1,930 | 1,760 | 2,080 | 1,910 | 2,260 | 2,100 | 2,500 | 1,980 | 2,370 | 2,160 | 2,530 | 2,340 | 2,670 | 2,730 | 3,270 | 2,950 | 3,530 | 3,200 | 3,830 | 420 | 690 | 1,250 | 500 | 820 | 1,420 |
17 | 1,260 | 1,500 | 1,370 | 1,600 | 1,490 | 1,700 | 1,740 | 2,070 | 1,880 | 2,230 | 2,030 | 2,420 | 2,250 | 2,670 | 1,200 | 1,420 | 1,300 | 1,510 | 1,400 | 1,600 | 1,660 | 1,960 | 1,790 | 2,110 | 1,940 | 2,290 | 2,140 | 2,530 | 2,020 | 2,400 | 2,190 | 2,560 | 2,380 | 2,720 | 2,790 | 3,310 | 3,010 | 3,570 | 3,260 | 3,880 | 420 | 700 | 1,260 | 500 | 840 | 1,440 |
18 | 1,280 | 1,510 | 1,400 | 1,620 | 1,500 | 1,710 | 1,770 | 2,080 | 1,910 | 2,250 | 2,070 | 2,440 | 2,280 | 2,690 | 1,210 | 1,430 | 1,320 | 1,530 | 1,420 | 1,620 | 1,670 | 1,970 | 1,800 | 2,130 | 1,950 | 2,310 | 2,160 | 2,550 | 2,050 | 2,420 | 2,240 | 2,590 | 2,400 | 2,740 | 2,830 | 3,340 | 3,050 | 3,600 | 3,310 | 3,910 | 420 | 700 | 1,260 | 500 | 840 | 1,440 |
19 | 1,340 | 1,630 | 1,500 | 1,740 | 1,660 | 1,830 | 1,850 | 2,250 | 2,000 | 2,430 | 2,160 | 2,630 | 2,390 | 2,910 | 1,270 | 1,500 | 1,390 | 1,600 | 1,530 | 1,690 | 1,750 | 2,070 | 1,890 | 2,230 | 2,050 | 2,420 | 2,260 | 2,670 | 2,140 | 2,610 | 2,400 | 2,780 | 2,660 | 2,930 | 2,950 | 3,600 | 3,190 | 3,890 | 3,460 | 4,210 | 430 | 720 | 1,290 | 530 | 870 | 1,480 |
20 | 1,400 | 1,750 | 1,610 | 1,860 | 1,820 | 1,960 | 1,930 | 2,410 | 2,080 | 2,610 | 2,260 | 2,830 | 2,500 | 3,120 | 1,320 | 1,580 | 1,450 | 1,670 | 1,640 | 1,760 | 1,820 | 2,180 | 1,970 | 2,350 | 2,130 | 2,550 | 2,350 | 2,820 | 2,240 | 2,800 | 2,580 | 2,980 | 2,910 | 3,140 | 3,090 | 3,860 | 3,340 | 4,170 | 3,620 | 4,520 | 430 | 720 | 1,290 | 530 | 870 | 1,480 |
21 | 1,430 | 1,780 | 1,650 | 1,900 | 1,870 | 2,010 | 1,970 | 2,460 | 2,130 | 2,650 | 2,310 | 2,870 | 2,550 | 3,170 | 1,360 | 1,620 | 1,490 | 1,700 | 1,690 | 1,810 | 1,880 | 2,230 | 2,030 | 2,410 | 2,200 | 2,620 | 2,420 | 2,890 | 2,290 | 2,850 | 2,640 | 3,040 | 2,990 | 3,220 | 3,160 | 3,930 | 3,410 | 4,240 | 3,700 | 4,600 | 570 | 930 | 1,560 | 680 | 1,120 | 1,810 |
22 | 1,460 | 1,820 | 1,690 | 1,930 | 1,910 | 2,050 | 2,010 | 2,510 | 2,170 | 2,710 | 2,360 | 2,940 | 2,600 | 3,240 | 1,380 | 1,640 | 1,520 | 1,740 | 1,720 | 1,850 | 1,900 | 2,260 | 2,060 | 2,440 | 2,230 | 2,650 | 2,460 | 2,920 | 2,340 | 2,910 | 2,700 | 3,090 | 3,060 | 3,280 | 3,230 | 4,010 | 3,480 | 4,330 | 3,780 | 4,700 | 570 | 930 | 1,560 | 680 | 1,120 | 1,810 |
24 | 1,520 | 1,870 | 1,740 | 2,000 | 1,960 | 2,130 | 2,100 | 2,580 | 2,260 | 2,780 | 2,450 | 3,020 | 2,710 | 3,330 | 1,430 | 1,690 | 1,570 | 1,800 | 1,770 | 1,920 | 1,970 | 2,330 | 2,130 | 2,520 | 2,310 | 2,730 | 2,550 | 3,010 | 2,430 | 2,990 | 2,780 | 3,200 | 3,140 | 3,410 | 3,350 | 4,120 | 3,620 | 4,450 | 3,920 | 4,830 | 630 | 1,040 | 1,700 | 760 | 1,250 | 1,970 |
24 | 1,580 | 1,910 | 1,790 | 2,060 | 2,000 | 2,210 | 2,180 | 2,630 | 2,350 | 2,840 | 2,550 | 3,080 | 2,820 | 3,400 | 1,490 | 1,720 | 1,610 | 1,850 | 1,800 | 1,980 | 2,060 | 2,370 | 2,220 | 2,560 | 2,410 | 2,780 | 2,660 | 3,070 | 2,530 | 3,060 | 2,860 | 3,300 | 3,200 | 3,540 | 3,490 | 4,220 | 3,770 | 4,560 | 4,090 | 4,940 | 630 | 1,040 | 1,700 | 760 | 1,250 | 1,970 |
25 | 1,630 | 2,010 | 1,860 | 2,130 | 2,080 | 2,270 | 2,250 | 2,770 | 2,430 | 2,990 | 2,630 | 3,250 | 2,910 | 3,580 | 1,530 | 1,810 | 1,670 | 1,920 | 1,870 | 2,040 | 2,110 | 2,500 | 2,280 | 2,700 | 2,470 | 2,920 | 2,730 | 3,230 | 2,610 | 3,220 | 2,980 | 3,410 | 3,330 | 3,630 | 3,600 | 4,440 | 3,890 | 4,800 | 4,210 | 5,200 | 640 | 1,080 | 1,750 | 780 | 1,300 | 2,040 |
26 | 1,670 | 2,090 | 1,920 | 2,210 | 2,160 | 2,320 | 2,300 | 2,880 | 2,490 | 3,110 | 2,700 | 3,380 | 2,980 | 3,730 | 1,580 | 1,880 | 1,730 | 1,980 | 1,940 | 2,090 | 2,180 | 2,590 | 2,350 | 2,800 | 2,550 | 3,040 | 2,820 | 3,350 | 2,670 | 3,340 | 3,070 | 3,540 | 3,460 | 3,710 | 3,680 | 4,610 | 3,980 | 4,970 | 4,310 | 5,390 | 660 | 1,090 | 1,760 | 800 | 1,310 | 2,050 |
27 | 1,710 | 2,160 | 1,970 | 2,260 | 2,160 | 2,370 | 2,360 | 2,980 | 2,550 | 3,220 | 2,760 | 3,490 | 3,050 | 3,850 | 1,630 | 1,950 | 1,770 | 2,030 | 1,940 | 2,120 | 2,250 | 2,690 | 2,430 | 2,900 | 2,630 | 3,150 | 2,910 | 3,480 | 2,740 | 3,460 | 3,150 | 3,620 | 3,460 | 3,790 | 3,780 | 4,770 | 4,080 | 5,150 | 4,420 | 5,590 | 690 | 1,160 | 1,850 | 840 | 1,390 | 2,140 |
28 | 1,750 | 2,230 | 2,000 | 2,310 | 2,150 | 2,400 | 2,410 | 3,080 | 2,610 | 3,320 | 2,830 | 3,600 | 3,120 | 3,970 | 1,660 | 2,010 | 1,800 | 2,080 | 1,940 | 2,160 | 2,290 | 2,770 | 2,470 | 2,990 | 2,680 | 3,250 | 2,960 | 3,580 | 2,800 | 3,570 | 3,200 | 3,700 | 3,440 | 3,840 | 3,860 | 4,920 | 4,170 | 5,320 | 4,520 | 5,770 | 690 | 1,160 | 1,850 | 840 | 1,390 | 2,140 |
29 | 1,800 | 2,290 | 2,030 | 2,370 | 2,220 | 2,440 | 2,480 | 3,160 | 2,680 | 3,410 | 2,910 | 3,700 | 3,210 | 4,080 | 1,700 | 2,070 | 1,830 | 2,130 | 2,000 | 2,190 | 2,350 | 2,860 | 2,530 | 3,080 | 2,750 | 3,340 | 3,030 | 3,690 | 2,880 | 3,660 | 3,250 | 3,790 | 3,550 | 3,900 | 3,970 | 5,050 | 4,290 | 5,450 | 4,650 | 5,910 | 720 | 1,210 | 1,910 | 870 | 1,450 | 2,230 |
30 | 1,840 | 2,350 | 2,060 | 2,420 | 2,280 | 2,480 | 2,540 | 3,240 | 2,740 | 3,500 | 2,970 | 3,800 | 3,280 | 4,190 | 1,730 | 2,120 | 1,850 | 2,170 | 2,050 | 2,230 | 2,390 | 2,920 | 2,580 | 3,160 | 2,790 | 3,420 | 3,080 | 3,780 | 2,940 | 3,760 | 3,300 | 3,870 | 3,650 | 3,970 | 4,060 | 5,190 | 4,380 | 5,600 | 4,750 | 6,070 | 720 | 1,210 | 1,910 | 870 | 1,450 | 2,230 |
31 | 1,890 | 2,410 | 2,110 | 2,480 | 2,300 | 2,500 | 2,610 | 3,320 | 2,810 | 3,590 | 3,050 | 3,890 | 3,370 | 4,300 | 1,780 | 2,170 | 1,900 | 2,230 | 2,070 | 2,250 | 2,460 | 2,990 | 2,650 | 3,230 | 2,870 | 3,500 | 3,170 | 3,870 | 3,020 | 3,860 | 3,380 | 3,970 | 3,680 | 4,000 | 4,170 | 5,330 | 4,500 | 5,750 | 4,880 | 6,230 | 760 | 1,250 | 1,970 | 910 | 1,500 | 2,300 |
32 | 1,930 | 2,470 | 2,160 | 2,540 | 2,320 | 2,520 | 2,660 | 3,410 | 2,870 | 3,680 | 3,120 | 3,990 | 3,440 | 4,400 | 1,830 | 2,230 | 1,940 | 2,290 | 2,090 | 2,270 | 2,520 | 3,080 | 2,730 | 3,320 | 2,960 | 3,600 | 3,260 | 3,970 | 3,090 | 3,950 | 3,460 | 4,060 | 3,710 | 4,030 | 4,260 | 5,450 | 4,600 | 5,880 | 4,990 | 6,380 | 760 | 1,250 | 1,970 | 910 | 1,500 | 2,300 |
33 | 1,980 | 2,530 | 2,220 | 2,610 | 2,340 | 2,540 | 2,730 | 3,490 | 2,950 | 3,770 | 3,200 | 4,090 | 3,530 | 4,510 | 1,870 | 2,280 | 1,990 | 2,350 | 2,110 | 2,300 | 2,580 | 3,150 | 2,780 | 3,400 | 3,020 | 3,680 | 3,330 | 4,060 | 3,170 | 4,050 | 3,550 | 4,180 | 3,740 | 4,060 | 4,370 | 5,590 | 4,720 | 6,030 | 5,120 | 6,540 | 840 | 1,400 | 2,160 | 1,000 | 1,650 | 2,490 |
34 | 2,030 | 2,590 | 2,270 | 2,670 | 2,360 | 2,560 | 2,800 | 3,570 | 3,020 | 3,860 | 3,280 | 4,180 | 3,620 | 4,620 | 1,910 | 2,330 | 2,040 | 2,400 | 2,130 | 2,310 | 2,630 | 3,210 | 2,840 | 3,470 | 3,080 | 3,760 | 3,400 | 4,150 | 3,250 | 4,140 | 3,630 | 4,270 | 3,780 | 4,100 | 4,480 | 5,710 | 4,840 | 6,170 | 5,250 | 6,690 | 840 | 1,400 | 2,160 | 1,000 | 1,650 | 2,490 |
35 | 2,150 | 2,590 | 2,300 | 2,730 | 2,380 | 2,770 | 2,970 | 3,570 | 3,200 | 3,860 | 3,470 | 4,180 | 3,830 | 4,620 | 1,980 | 2,330 | 2,080 | 2,460 | 2,150 | 2,500 | 2,730 | 3,210 | 2,950 | 3,470 | 3,200 | 3,760 | 3,530 | 4,150 | 3,440 | 4,140 | 3,680 | 4,370 | 3,810 | 4,430 | 4,750 | 5,710 | 5,120 | 6,170 | 5,560 | 6,690 | 840 | 1,400 | 2,160 | 1,010 | 1,680 | 2,530 |
36 | 2,260 | 2,580 | 2,330 | 2,780 | 2,400 | 2,980 | 3,120 | 3,560 | 3,370 | 3,840 | 3,650 | 4,170 | 4,030 | 4,600 | 2,040 | 2,320 | 2,100 | 2,510 | 2,160 | 2,690 | 2,810 | 3,200 | 3,040 | 3,450 | 3,290 | 3,750 | 3,640 | 4,130 | 3,620 | 4,130 | 3,730 | 4,450 | 3,840 | 4,770 | 4,990 | 5,700 | 5,390 | 6,150 | 5,850 | 6,670 | 840 | 1,400 | 2,160 | 1,010 | 1,680 | 2,530 |
37 | 2,290 | 2,620 | 2,370 | 2,820 | 2,430 | 3,020 | 3,160 | 3,610 | 3,410 | 3,900 | 3,700 | 4,230 | 4,080 | 4,670 | 2,070 | 2,360 | 2,130 | 2,540 | 2,180 | 2,720 | 2,860 | 3,260 | 3,080 | 3,510 | 3,340 | 3,810 | 3,690 | 4,210 | 3,660 | 4,190 | 3,790 | 4,510 | 3,890 | 4,830 | 5,050 | 5,780 | 5,450 | 6,240 | 5,910 | 6,770 | 910 | 1,450 | 2,230 | 1,100 | 1,740 | 2,610 |
38 | 2,320 | 2,650 | 2,390 | 2,850 | 2,460 | 3,060 | 3,200 | 3,660 | 3,450 | 3,950 | 3,750 | 4,280 | 4,130 | 4,720 | 2,090 | 2,380 | 2,160 | 2,570 | 2,220 | 2,750 | 2,880 | 3,280 | 3,110 | 3,540 | 3,380 | 3,840 | 3,730 | 4,240 | 3,710 | 4,240 | 3,820 | 4,560 | 3,940 | 4,900 | 5,120 | 5,850 | 5,520 | 6,310 | 5,990 | 6,850 | 910 | 1,450 | 2,230 | 1,100 | 1,740 | 2,610 |
39 | 2,350 | 2,680 | 2,430 | 2,890 | 2,500 | 3,100 | 3,240 | 3,700 | 3,500 | 3,990 | 3,800 | 4,330 | 4,190 | 4,780 | 2,110 | 2,420 | 2,180 | 2,600 | 2,240 | 2,780 | 2,910 | 3,340 | 3,140 | 3,600 | 3,410 | 3,910 | 3,760 | 4,310 | 3,760 | 4,290 | 3,890 | 4,620 | 4,000 | 4,960 | 5,190 | 5,920 | 5,600 | 6,390 | 6,070 | 6,930 | 910 | 1,450 | 2,230 | 1,100 | 1,740 | 2,610 |
40 | 2,370 | 2,710 | 2,450 | 2,920 | 2,520 | 3,130 | 3,270 | 3,740 | 3,530 | 4,040 | 3,830 | 4,380 | 4,220 | 4,830 | 2,130 | 2,440 | 2,210 | 2,630 | 2,270 | 2,810 | 2,940 | 3,370 | 3,170 | 3,630 | 3,440 | 3,940 | 3,800 | 4,350 | 3,790 | 4,340 | 3,920 | 4,670 | 4,030 | 5,010 | 5,230 | 5,990 | 5,640 | 6,460 | 6,120 | 7,010 | 910 | 1,450 | 2,230 | 1,100 | 1,740 | 2,610 |
41 | 2,400 | 2,750 | 2,510 | 2,960 | 2,610 | 3,170 | 3,310 | 3,790 | 3,570 | 4,100 | 3,880 | 4,440 | 4,280 | 4,900 | 2,160 | 2,470 | 2,260 | 2,660 | 2,350 | 2,840 | 2,980 | 3,410 | 3,220 | 3,680 | 3,490 | 3,990 | 3,850 | 4,400 | 3,840 | 4,400 | 4,020 | 4,740 | 4,180 | 5,070 | 5,300 | 6,070 | 5,720 | 6,550 | 6,200 | 7,110 | 970 | 1,610 | 2,440 | 1,160 | 1,900 | 2,820 |
42 | 2,430 | 2,780 | 2,580 | 3,000 | 2,700 | 3,210 | 3,350 | 3,840 | 3,620 | 4,140 | 3,920 | 4,490 | 4,330 | 4,950 | 2,190 | 2,500 | 2,320 | 2,700 | 2,430 | 2,890 | 3,020 | 3,450 | 3,260 | 3,720 | 3,540 | 4,040 | 3,900 | 4,460 | 3,890 | 4,450 | 4,130 | 4,800 | 4,320 | 5,140 | 5,370 | 6,140 | 5,790 | 6,630 | 6,280 | 7,190 | 970 | 1,610 | 2,440 | 1,160 | 1,900 | 2,820 |
43 | 2,460 | 2,820 | 2,640 | 3,030 | 2,780 | 3,250 | 3,390 | 3,890 | 3,660 | 4,200 | 3,970 | 4,550 | 4,380 | 5,030 | 2,220 | 2,530 | 2,370 | 2,720 | 2,500 | 2,920 | 3,060 | 3,490 | 3,310 | 3,770 | 3,590 | 4,090 | 3,960 | 4,510 | 3,940 | 4,510 | 4,220 | 4,850 | 4,450 | 5,200 | 5,440 | 6,220 | 5,870 | 6,720 | 6,360 | 7,280 | 970 | 1,610 | 2,440 | 1,160 | 1,900 | 2,820 |
44 | 2,490 | 2,850 | 2,700 | 3,070 | 2,870 | 3,290 | 3,440 | 3,930 | 3,710 | 4,240 | 4,020 | 4,600 | 4,440 | 5,080 | 2,240 | 2,560 | 2,430 | 2,760 | 2,580 | 2,960 | 3,090 | 3,530 | 3,340 | 3,810 | 3,620 | 4,130 | 3,990 | 4,560 | 3,980 | 4,560 | 4,320 | 4,910 | 4,590 | 5,260 | 5,490 | 6,290 | 5,930 | 6,790 | 6,430 | 7,360 | 970 | 1,610 | 2,440 | 1,160 | 1,900 | 2,820 |
45 | 2,520 | 2,890 | 2,740 | 3,100 | 2,920 | 3,330 | 3,480 | 3,990 | 3,750 | 4,300 | 4,070 | 4,670 | 4,490 | 5,150 | 2,270 | 2,590 | 2,460 | 2,790 | 2,630 | 3,000 | 3,130 | 3,570 | 3,380 | 3,860 | 3,670 | 4,180 | 4,050 | 4,620 | 4,030 | 4,620 | 4,380 | 4,960 | 4,670 | 5,330 | 5,560 | 6,370 | 6,000 | 6,880 | 6,510 | 7,460 | 1,010 | 1,690 | 2,540 | 1,200 | 1,980 | 2,930 |
46 | 2,550 | 2,920 | 2,770 | 3,150 | 2,970 | 3,370 | 3,520 | 4,030 | 3,800 | 4,350 | 4,120 | 4,720 | 4,540 | 5,200 | 2,300 | 2,630 | 2,490 | 2,830 | 2,670 | 3,030 | 3,170 | 3,630 | 3,430 | 3,920 | 3,710 | 4,250 | 4,100 | 4,690 | 4,080 | 4,670 | 4,430 | 5,040 | 4,750 | 5,390 | 5,630 | 6,440 | 6,080 | 6,950 | 6,590 | 7,540 | 1,010 | 1,690 | 2,540 | 1,200 | 1,980 | 2,930 |
47 | 2,580 | 2,960 | 2,810 | 3,180 | 3,020 | 3,410 | 3,560 | 4,080 | 3,840 | 4,410 | 4,170 | 4,780 | 4,600 | 5,280 | 2,320 | 2,670 | 2,520 | 2,870 | 2,710 | 3,080 | 3,200 | 3,680 | 3,450 | 3,980 | 3,750 | 4,310 | 4,130 | 4,760 | 4,130 | 4,740 | 4,500 | 5,090 | 4,830 | 5,460 | 5,700 | 6,540 | 6,150 | 7,060 | 6,670 | 7,650 | 1,010 | 1,690 | 2,540 | 1,200 | 1,980 | 2,930 |
48 | 2,610 | 2,990 | 2,840 | 3,220 | 3,070 | 3,450 | 3,600 | 4,120 | 3,890 | 4,450 | 4,210 | 4,830 | 4,650 | 5,330 | 2,350 | 2,700 | 2,550 | 2,900 | 2,760 | 3,110 | 3,240 | 3,720 | 3,500 | 4,020 | 3,800 | 4,360 | 4,190 | 4,810 | 4,180 | 4,780 | 4,540 | 5,150 | 4,910 | 5,520 | 5,770 | 6,590 | 6,220 | 7,120 | 6,750 | 7,720 | 1,010 | 1,690 | 2,540 | 1,200 | 1,980 | 2,930 |
49 | 2,750 | 3,070 | 2,960 | 3,300 | 3,140 | 3,540 | 3,790 | 4,240 | 4,100 | 4,570 | 4,440 | 4,960 | 4,900 | 5,470 | 2,480 | 2,770 | 2,650 | 2,980 | 2,830 | 3,190 | 3,420 | 3,820 | 3,690 | 4,130 | 4,000 | 4,470 | 4,420 | 4,940 | 4,400 | 4,910 | 4,740 | 5,280 | 5,020 | 5,660 | 6,070 | 6,770 | 6,550 | 7,310 | 7,110 | 7,930 | 1,080 | 1,800 | 2,680 | 1,270 | 2,090 | 3,070 |
50 | 2,890 | 3,140 | 3,070 | 3,380 | 3,210 | 3,620 | 3,990 | 4,330 | 4,300 | 4,680 | 4,670 | 5,070 | 5,150 | 5,600 | 2,600 | 2,820 | 2,760 | 3,050 | 2,890 | 3,270 | 3,590 | 3,890 | 3,870 | 4,200 | 4,200 | 4,550 | 4,630 | 5,030 | 4,620 | 5,020 | 4,910 | 5,410 | 5,140 | 5,790 | 6,370 | 6,930 | 6,880 | 7,480 | 7,460 | 8,110 | 1,080 | 1,800 | 2,680 | 1,270 | 2,090 | 3,070 |
51 | 2,950 | 3,230 | 3,140 | 3,480 | 3,290 | 3,720 | 4,070 | 4,460 | 4,390 | 4,810 | 4,760 | 5,220 | 5,260 | 5,760 | 2,650 | 2,900 | 2,820 | 3,140 | 2,960 | 3,360 | 3,660 | 4,000 | 3,950 | 4,320 | 4,280 | 4,680 | 4,720 | 5,170 | 4,720 | 5,170 | 5,020 | 5,570 | 5,260 | 5,950 | 6,510 | 7,130 | 7,030 | 7,700 | 7,620 | 8,350 | 1,300 | 2,170 | 3,170 | 1,390 | 2,260 | 3,300 |
52 | 3,010 | 3,330 | 3,200 | 3,570 | 3,370 | 3,820 | 4,150 | 4,590 | 4,480 | 4,960 | 4,860 | 5,380 | 5,360 | 5,940 | 2,700 | 2,990 | 2,880 | 3,230 | 3,030 | 3,440 | 3,720 | 4,120 | 4,020 | 4,450 | 4,360 | 4,830 | 4,810 | 5,330 | 4,820 | 5,330 | 5,120 | 5,710 | 5,390 | 6,110 | 6,650 | 7,350 | 7,180 | 7,940 | 7,780 | 8,610 | 1,300 | 2,170 | 3,170 | 1,390 | 2,260 | 3,300 |
53 | 3,070 | 3,430 | 3,270 | 3,680 | 3,440 | 3,920 | 4,240 | 4,730 | 4,570 | 5,110 | 4,960 | 5,540 | 5,470 | 6,110 | 2,770 | 3,080 | 2,940 | 3,310 | 3,100 | 3,540 | 3,820 | 4,250 | 4,130 | 4,590 | 4,470 | 4,970 | 4,940 | 5,490 | 4,910 | 5,490 | 5,230 | 5,890 | 5,500 | 6,270 | 6,770 | 7,570 | 7,310 | 8,180 | 7,930 | 8,870 | 1,300 | 2,170 | 3,170 | 1,390 | 2,260 | 3,300 |
54 | 3,130 | 3,520 | 3,340 | 3,770 | 3,520 | 4,020 | 4,320 | 4,860 | 4,660 | 5,240 | 5,050 | 5,680 | 5,580 | 6,270 | 2,820 | 3,170 | 3,000 | 3,400 | 3,170 | 3,630 | 3,890 | 4,370 | 4,200 | 4,720 | 4,550 | 5,120 | 5,030 | 5,650 | 5,010 | 5,630 | 5,340 | 6,030 | 5,630 | 6,430 | 6,910 | 7,770 | 7,460 | 8,380 | 8,090 | 9,090 | 1,300 | 2,170 | 3,170 | 1,440 | 2,360 | 3,450 |
55 | 3,190 | 3,630 | 3,410 | 3,870 | 3,600 | 4,120 | 4,400 | 5,010 | 4,750 | 5,410 | 5,150 | 5,860 | 5,690 | 6,470 | 2,870 | 3,250 | 3,060 | 3,500 | 3,240 | 3,710 | 3,960 | 4,480 | 4,270 | 4,840 | 4,630 | 5,250 | 5,120 | 5,790 | 5,100 | 5,810 | 5,460 | 6,190 | 5,760 | 6,590 | 7,040 | 8,020 | 7,590 | 8,650 | 8,240 | 9,380 | 1,300 | 2,170 | 3,170 | 1,440 | 2,360 | 3,450 |
56 | 3,240 | 3,720 | 3,470 | 3,970 | 3,680 | 4,220 | 4,470 | 5,130 | 4,820 | 5,540 | 5,230 | 6,010 | 5,770 | 6,630 | 2,920 | 3,340 | 3,110 | 3,580 | 3,310 | 3,800 | 4,030 | 4,610 | 4,350 | 4,970 | 4,720 | 5,390 | 5,200 | 5,950 | 5,180 | 5,950 | 5,550 | 6,350 | 5,890 | 6,750 | 7,150 | 8,210 | 7,710 | 8,860 | 8,370 | 9,610 | 1,300 | 2,170 | 3,170 | 1,440 | 2,360 | 3,450 |
57 | 3,300 | 3,820 | 3,540 | 4,060 | 3,760 | 4,320 | 4,550 | 5,270 | 4,910 | 5,690 | 5,330 | 6,170 | 5,880 | 6,810 | 2,970 | 3,430 | 3,170 | 3,670 | 3,380 | 3,890 | 4,100 | 4,730 | 4,420 | 5,110 | 4,800 | 5,540 | 5,290 | 6,110 | 5,280 | 6,110 | 5,660 | 6,500 | 6,020 | 6,910 | 7,280 | 8,430 | 7,860 | 9,100 | 8,530 | 9,870 | 1,300 | 2,170 | 3,170 | 1,490 | 2,470 | 3,560 |
58 | 3,370 | 3,910 | 3,610 | 4,170 | 3,830 | 4,420 | 4,650 | 5,390 | 5,020 | 5,820 | 5,440 | 6,310 | 6,010 | 6,970 | 3,030 | 3,510 | 3,230 | 3,760 | 3,450 | 3,980 | 4,180 | 4,840 | 4,510 | 5,230 | 4,890 | 5,670 | 5,400 | 6,260 | 5,390 | 6,260 | 5,780 | 6,670 | 6,130 | 7,070 | 7,440 | 8,640 | 8,030 | 9,320 | 8,700 | 10,110 | 1,300 | 2,170 | 3,170 | 1,490 | 2,470 | 3,560 |
59 | 3,430 | 4,010 | 3,670 | 4,260 | 3,910 | 4,520 | 4,730 | 5,530 | 5,110 | 5,970 | 5,540 | 6,480 | 6,110 | 7,150 | 3,090 | 3,600 | 3,300 | 3,840 | 3,520 | 4,070 | 4,260 | 4,970 | 4,600 | 5,360 | 4,990 | 5,810 | 5,510 | 6,420 | 5,490 | 6,420 | 5,870 | 6,820 | 6,260 | 7,230 | 7,570 | 8,860 | 8,180 | 9,560 | 8,870 | 10,370 | 1,300 | 2,170 | 3,170 | 1,490 | 2,470 | 3,560 |
60 | 3,490 | 4,100 | 3,740 | 4,360 | 3,990 | 4,620 | 4,810 | 5,660 | 5,200 | 6,110 | 5,640 | 6,620 | 6,220 | 7,310 | 3,140 | 3,690 | 3,360 | 3,930 | 3,590 | 4,160 | 4,330 | 5,090 | 4,680 | 5,500 | 5,070 | 5,960 | 5,600 | 6,580 | 5,580 | 6,560 | 5,980 | 6,980 | 6,380 | 7,390 | 7,700 | 9,050 | 8,310 | 9,770 | 9,010 | 10,590 | 1,300 | 2,170 | 3,170 | 1,490 | 2,470 | 3,560 |
72 | 3,970 | 4,660 | 4,250 | 4,950 | 4,530 | 5,250 | 5,480 | 6,430 | 5,910 | 6,940 | 6,410 | 7,530 | 7,080 | 8,310 | 3,570 | 4,190 | 3,820 | 4,470 | 4,080 | 4,730 | 4,920 | 5,780 | 5,320 | 6,240 | 5,770 | 6,770 | 6,360 | 7,470 | 6,350 | 7,460 | 6,800 | 7,920 | 7,250 | 8,400 | 8,760 | 10,290 | 9,460 | 11,110 | 10,250 | 12,050 | 1,540 | 2,470 | 3,420 | 1,710 | 2,840 | 4,100 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。
| 数量区分 | 標準対応 | 個別対応 | ||||||
| 小口 | 大口 | 大口 | ||||||
| 数 量 | 1～10 | 11～15 | 16～20 | 21～50 | 51～100 | 101～200 | 201～300 | 301～ |
| 値引率 | 基準単価 | 10% | 25% | 35% | 35% | |||
| 出荷日 | 通常 | +2日 | +4日 | +7日 | +10日 | お見積り | ||
[ ! ]標準対応大口以上はストーク対応なし。
商品担当おすすめ
タイミングプーリ 5GTタイプのレビュー
カッター軸とモータ間の回転伝達に
5
5.02022/03/25
歯形精度が良いためか、3000rpm程度の比較的高速回転でも静粛です。
許容伝達トルクも比較的大きいので、小径を選択する...もっと読む
0人が参考にしています。
メンテナンス時に使用しています
3
3.02021/11/25
当社は、エレベーターのメンテナンスをしています。エレベーターのドアの開閉機構のメンテナンス時に、ベルトの種類、ベルト幅、...もっと読む
0人が参考にしています。
伝達部の修理
5
5.02021/10/06
タイミングプーリとしてはバックラッシュも少なく全く問題ありません。軸部の加工がいろいろな仕様で指定でき、さらに短納期なの...もっと読む
0人が参考にしています。
搬送装置の試作
5
5.02020/05/25
納期が早く、追加工のメニューも豊富。値段も手ごろで品質も全く問題なし。
試作品を製作するときに重宝しています。
0人が参考にしています。
ベルトプーリーとして
5
5.02019/06/12
ベルトとの噛み合わせは全く問題なく使用でき
精度的にも問題ありませんでした。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
タイミングプーリ・アイドラーカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
ハイトルクタイミングプーリ S5Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
ハイトルクタイミングプーリ S8Mタイプ
4.6通常出荷日:2日目～
ミスミ
タイミングプーリ XLタイプ
4.8通常出荷日:2日目～
ミスミ
タイミングプーリ T5タイプ
3.9通常価格(税別)：1,520円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ハイトルクタイミングプーリ S2Mタイプ
4.5通常出荷日:2日目～
ミスミ
タイミングプーリ MXLタイプ
4.8通常出荷日:2日目～
ミスミ
タイミングプーリ Lタイプ
4.5通常出荷日:3日目～
ミスミ
タイミングプーリ Ｈタイプ
4.3通常出荷日:3日目～
