ミスミ

頭付勾配キー

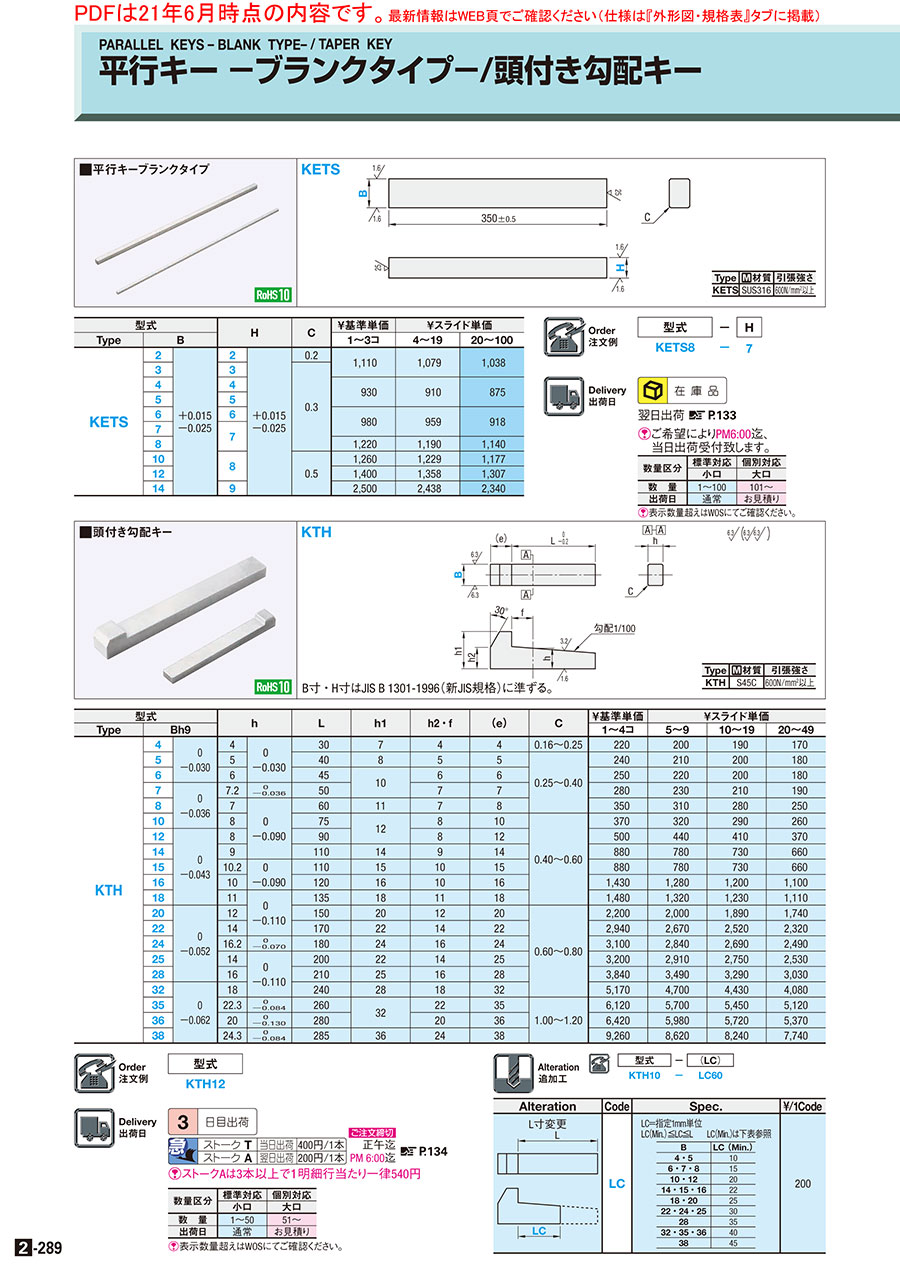

カタログ |P.2-289

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 244円～10,303円

税込単価: 268円～11,333円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平行キー

4.6

通常価格(税別)： 286円 (税込価格：315円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平行キー　Ｓ４５Ｃ　ブランク　Ｌ３００

4.5

通常価格(税別)： 431円 (税込価格：474円)

通常出荷日：在庫品1日目

【特長】・頭付勾配キーです。・穴加工はしていません。【材質】・S45Cです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
勾配キー
穴加工
加工なし
材質
S45C
種類
頭付き勾配キー
本体焼入
なし
材質証明書
対象
材質証明書：材質
S45C

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が20型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

KTH

B寸・H寸はJIS B 1301-1996（新JIS規格）に準ずる。

Type	[ M ]材質	引張強さ
KTH	S45C	600N/mm²以上

規格表

型式

KTH12

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			h		L	h1	h2・f	(e)	C	￥基準単価	￥スライド単価
Type	Bh9		h		L	h1	h2・f	(e)	C	1〜4コ	5〜9	10〜19	20〜49
KTH	4	0 −0.030	4	0 −0.030	30	7	4	4	0.16〜0.25	230	210	200	180
	5		5		40	8	5	5	0.25〜0.40	250	220	210	190
	6		6		45	10	6	6		260	230	210	190
	7	0 −0.036	7.2	0 −0.036	50	10	7	7		290	240	220	200
	8		7	0 −0.090	60	11	7	8		370	330	290	260
	10		8		75	12	8	10	0.40〜0.60	390	340	300	270
	12	0 −0.043	8		90	12	8	12		530	460	430	390
	14		9		110	14	9	14		920	820	770	690
	15		10.2	0 −0.090	110	15	10	15		920	820	770	690
	16		10	0 −0.090	120	16	10	16		1,500	1,340	1,260	1,160
	18		11	0 −0.110	135	18	11	18		1,550	1,390	1,290	1,170
	20	0 −0.052	12		150	20	12	20	0.60〜0.80	2,310	2,100	1,980	1,830
	22		14		170	22	14	22		3,090	2,800	2,650	2,440
	24		16.2	0 −0.070	180	24	16	24		3,260	2,980	2,820	2,610
	25		14	0 −0.110	200	22	14	25		3,360	3,060	2,890	2,660
	28		16		210	25	16	28		4,030	3,660	3,450	3,180
	32	0 −0.062	18		240	28	18	32		5,430	4,940	4,650	4,280
	35		22.3	0 −0.084	260	32	22	35	1.00〜1.20	6,430	5,990	5,720	5,380
	36		20	0 −0.130	280	32	20	36		6,740	6,280	6,010	5,640
	38		24.3	0 −0.084	285	36	24	38		9,720	9,050	8,650	8,130

追加工

Alteration

Code

Spec.

￥/1Code

L寸変更

LC＝指定1mm単位
LC（Min.）≦LC≦L LC（Min.）は下表参照

B	LC(Min.)
4・5	10
6・7・8	15
10・12	20
14・15・16	22
18・20	25
22・24・25	30
28	35
32・35・36	40
38	45

200

型番リスト

表示件数

型番

幅

(mm)

全長

(mm)

RoHS?

最小発注数量

4	34	10	1個
5	45	10	1個
6	51	10	1個
7	57	10	1個
8	68	10	1個
10	85	10	1個
12	102	10	1個
14	124	10	1個
15	125	10	1個
16	136	10	1個
18	153	10	1個
20	170	10	1個
22	192	10	1個
24	204	10	1個
25	225	10	1個
28	238	10	1個
32	272	10	1個
35	295	10	1個
36	316	10	1個
38	323	10	1個

通常単価(税別) (税込単価)	通常出荷日

244円 ( 268円 )	3日目
265円 ( 292円 )	3日目
276円 ( 304円 )	3日目
307円 ( 338円 )	3日目
392円 ( 431円 )	3日目
413円 ( 454円 )	3日目
562円 ( 618円 )	3日目
975円 ( 1,073円 )	3日目
975円 ( 1,073円 )	3日目
1,590円 ( 1,749円 )	3日目
1,643円 ( 1,807円 )	3日目
2,449円 ( 2,694円 )	3日目
3,275円 ( 3,603円 )	3日目
3,456円 ( 3,802円 )	3日目
3,562円 ( 3,918円 )	3日目
4,272円 ( 4,699円 )	3日目
5,756円 ( 6,332円 )	3日目
6,816円 ( 7,498円 )	3日目
7,144円 ( 7,858円 )	3日目
10,303円 ( 11,333円 )	3日目

基本情報

【特長】・頭付勾配キーです。・穴加工はしていません。【材質】・S45Cです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

日目出荷

[ ! ]本商品は土曜・祝日を実働日数に含みません。WOSにて出荷日をご確認ください。

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律540円
[ ! ]本商品は土曜・祝日を実働日数に含みません。ストークをご利用の場合はWOSにて出荷日をご確認ください。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
低頭ショルダーボルト高強度ステンレスタイプ　-軸公差ｇ6-
ステンレス材でありながら強度区分A2-90、SCM435と同等の強度があります。
ミスミ
スプレーノズル　扇状型　NZRVFU□
扇状にスプレー可能なスプレーノズルです。広角・狭角タイプの二種類がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
