カムフォロアグリスニップル用取付タップフラットタイプ
- 数量スライド割引
- 納期短縮
- 一部当日出荷可能
- 通常単価(税別)
- 1,980円～14,660円
- 税込単価
- 2,178円～16,126円
グリスニップル取付用タップがついています。ニップルを簡易に取付ができるので常時...
詳細情報を確認するご注意
- 【仕様変更】25年12月より順次、一部商品の外観・梱包仕様が変更になります。詳細と対象型番はこちらをご確認ください。変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が60型番あります。

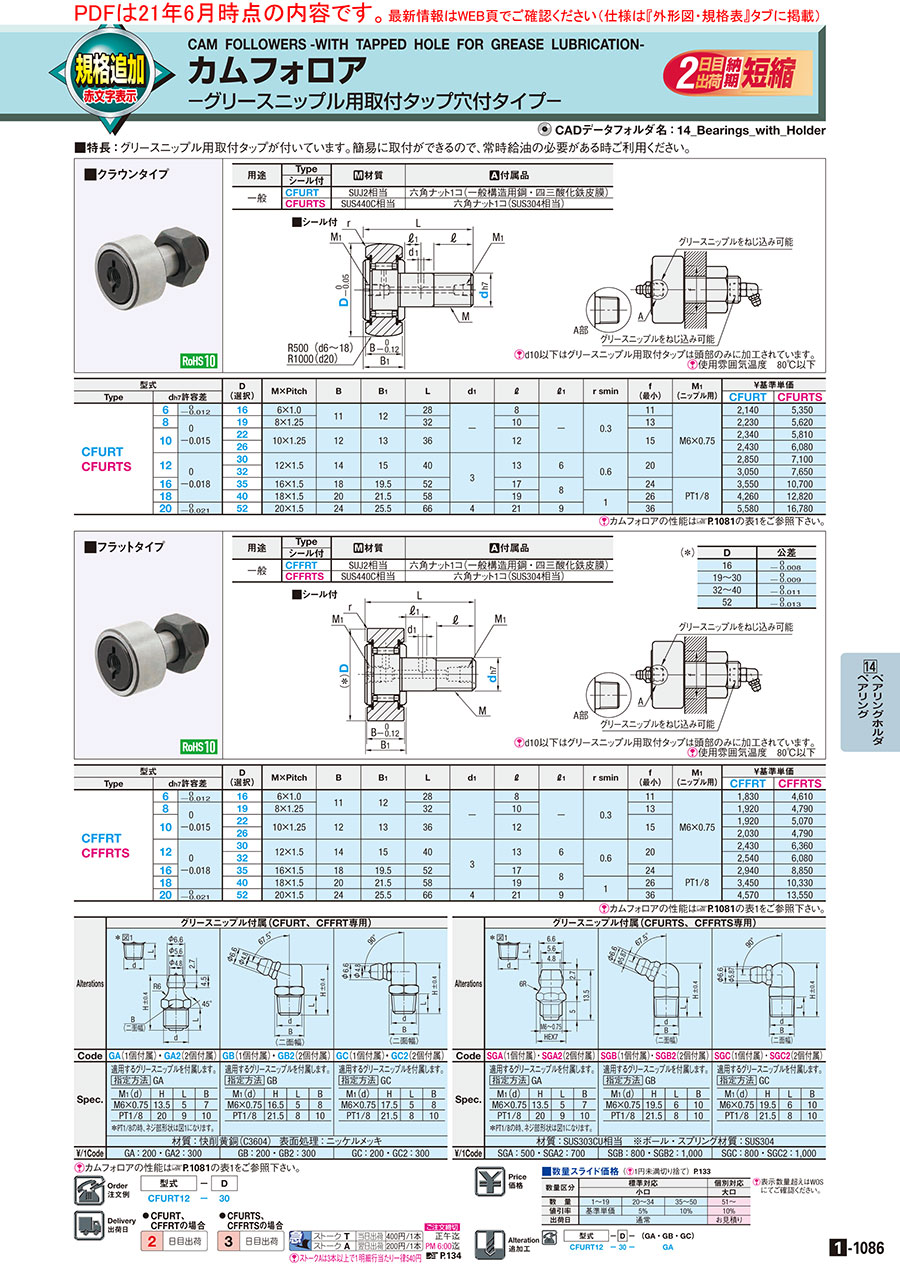

外形図・規格表
■シール付
[ ! ]d10以下はグリースニップル用取付タップは頭部のみに加工されています。
[ ! ]使用雰囲気温度 80℃以下
| 用途 | Type | [ M ]材質 | [ A ]付属品 |
| シール付 | |||
| 一般 | CFFRT | SUJ2相当 | 六角ナット1コ(一般構造用鋼・四三酸化鉄皮膜) |
| CFFRTS | SUS440C相当 | 六角ナット1コ(SUS304相当) |
規格表
| 型式 | − | D |
| CFFRT12 | − | 30 |
(＊)
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
表1：カムフォロア参考データ
[ ! ]（ ）は頭部ねじ部六角穴付タイプの質量です。
[ ! ]kgf＝N×0.101972
| D | 公差 |
| 16 | 0 − 0.008 |
| 19〜30 | 0 − 0.009 |
| 32〜40 | 0 − 0.011 |
| 52 | 0 − 0.013 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D (選択) | M×Pitch | B | B1 | L | d1 | ℓ | ℓ1 | r smin | f (最小) | M1 (ニップル用) | ￥基準単価 | |||
| Type | dh7許容差 | CFFRT | CFFRTS | ||||||||||||
| CFFRT CFFRTS | 6 | 0 −0.012 | 16 | 6×1.0 | 11 | 12 | 28 | − | 8 | − | 0.3 | 11 | M6×0.75 | 1,920 | 4,840 |
| 8 | 0 −0.015 | 19 | 8×1.25 | 32 | 10 | 13 | 2,020 | 5,030 | |||||||
| 10 | 22 | 10×1.25 | 12 | 13 | 36 | 12 | 15 | 2,020 | 5,320 | ||||||
| 26 | 2,130 | 5,030 | |||||||||||||
| 12 | 0 −0.018 | 30 | 12×1.5 | 14 | 15 | 40 | 3 | 13 | 6 | 0.6 | 20 | 2,550 | 6,680 | ||
| 32 | 2,670 | 6,380 | |||||||||||||
| 16 | 35 | 16×1.5 | 18 | 19.5 | 52 | 17 | 8 | 24 | PT1/8 | 3,090 | 9,290 | ||||
| 18 | 40 | 18×1.5 | 20 | 21.5 | 58 | 19 | 1 | 26 | 3,620 | 10,850 | |||||
| 20 | 0 −0.021 | 52 | 20×1.5 | 24 | 25.5 | 66 | 4 | 21 | 9 | 36 | 4,800 | 14,230 | |||
表1：カムフォロア参考データ| d−D | 一般タイプ | 重荷量タイプ | |||||||||||||
| 基本動定格荷重 C(kN) | 基本静定格荷重 Cor(kN) | 最大許容荷重 (kN) | トラック負荷容量(kN) | 限界回転数(rpm) | 質量(g) | 基本動定格荷重 C(kN) | 基本静定格荷重 Cor(kN) | 最大許容荷重 (kN) | トラック負荷容量(kN) | 限界回転数シール付 (rpm) | 質量(g) | ||||
| クラウン | フラット | シール付 | シールなし | クラウン | フラット | ||||||||||
| 3−10 | 1.47 | 1.18 | 0.36 | 0.37 | 1.37 | 32900 | 47000 | 4.5 | − | − | − | − | − | − | − |
| 4−12 | 2.06 | 2.05 | 0.78 | 0.47 | 1.76 | 25900 | 37000 | 7.5 | − | − | − | − | − | − | − |
| 5−13 | 3.14 | 2.77 | 1.42 | 0.53 | 2.25 | 20300 | 29000 | 10.5 | 5.10 | 5.50 | 1.42 | 0.53 | 2.25 | 11600 | 11 |
| 6−16 | 3.59 | 3.58 | 2.11 | 1.08 | 3.43 | 17500 | 25000 | 18.5 | 6.94 | 8.50 | 2.11 | 1.08 | 3.43 | 7700 | 19 |
| 8−19 | 4.17 | 4.65 | 4.73 | 1.37 | 4.02 | 14000 | 20000 | 28.5 | 8.13 | 11.20 | 4.73 | 1.37 | 4.02 | 6090 | 29 |
| 10−22 | 5.33 | 6.78 | 5.81 | 1.67 | 4.70 | 11900 | 17000 | 45 | 9.42 | 14.30 | 5.81 | 1.67 | 4.70 | 5040 | 46 |
| 10−26 | 2.06 | 5.49 | 60 | 9.42 | 14.30 | 5.81 | 2.06 | 5.49 | 61 | ||||||
| 12−30 | 7.87 | 9.79 | 9.37 | 2.45 | 7.06 | 9800 | 14000 | 95(105) | 13.40 | 19.80 | 9.37 | 2.45 | 7.06 | 4060 | 107 |
| 12−32 | 2.74 | 7.45 | 105(115) | 13.40 | 19.80 | 9.37 | 2.74 | 7.45 | 117 | ||||||
| 16−35 | 12.0 | 18.30 | 17.30 | 3.14 | 11.2 | 7000 | 10000 | 170(205) | 20.60 | 37.60 | 17.30 | 3.14 | 11.20 | 3150 | 207 |
| 18−40 | 14.7 | 25.2 | 26.1 | 3.72 | 14.4 | 5950 | 8500 | 250(295) | − | − | − | − | − | − | − |
| 20−52 | 20.7 | 34.8 | 32.1 | 8.23 | 23.2 | 4900 | 7000 | 460(525) | − | − | − | − | − | − | − |
[ ! ]kgf＝N×0.101972
追加工
| 型式 | − | D | − | （GA・GB・GC） |
| CFURT12 | − | 30 | − | GA |
| Alterations | グリースニップル付属（CFURT、CFFRT専用） | ||||||||||||||||||||||||||||||||||||||
＊図1  |  |  | |||||||||||||||||||||||||||||||||||||
| Code | GA（1個付属）・ GA2（2個付属） | GB（1個付属）・ GB2（2個付属） | GC（1個付属）・ GC2（2個付属） | ||||||||||||||||||||||||||||||||||||
| Spec. | 適用するグリースニップルを付属します。 指定方法 GA
| 適用するグリースニップルを付属します。 指定方法 GB
| 適用するグリースニップルを付属します。 指定方法 GC
| ||||||||||||||||||||||||||||||||||||
| 材質：快削黄銅（C3604） 表面処理：ニッケルメッキ | |||||||||||||||||||||||||||||||||||||||
| ￥/1Code | GA：200・GA2：300 | GB：200・GB2：300 | GC：200・GC2：300 | ||||||||||||||||||||||||||||||||||||
| Alterations | グリースニップル付属（CFURTS、CFFRTS専用） | ||||||||||||||||||||||||||||||||||||||
＊図1  |  |  | |||||||||||||||||||||||||||||||||||||
| Code | SGA（1個付属）・ SGA2（2個付属） | SGB（1個付属）・ SGB2（2個付属） | SGC（1個付属）・ SGC2（2個付属） | ||||||||||||||||||||||||||||||||||||
| Spec. | 適用するグリースニップルを付属します。 指定方法 GA
| 適用するグリースニップルを付属します。 指定方法 GB
| 適用するグリースニップルを付属します。 指定方法 GC
| ||||||||||||||||||||||||||||||||||||
| 材質：SUS303CU相当 ※ボール・スプリング材質：SUS304 | |||||||||||||||||||||||||||||||||||||||
| ￥/1Code | SGA：500・SGA2：700 | SGB：800・SGB2：1,000 | SGC：800・SGC2：1,000 | ||||||||||||||||||||||||||||||||||||
[ ! ]カムフォロアの性能はこちらの表1をご参照下さい。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,980円 ( 2,178円 ) | 在庫品1日目当日出荷可能 |
2,190円 ( 2,409円 ) | 3日目 |
2,190円 ( 2,409円 ) | 3日目 |
2,190円 ( 2,409円 ) | 3日目 |
2,080円 ( 2,288円 ) | 在庫品1日目当日出荷可能 |
2,300円 ( 2,530円 ) | 3日目 |
2,300円 ( 2,530円 ) | 3日目 |
2,300円 ( 2,530円 ) | 3日目 |
2,080円 ( 2,288円 ) | 在庫品1日目当日出荷可能 |
2,300円 ( 2,530円 ) | 3日目 |
2,300円 ( 2,530円 ) | 3日目 |
2,300円 ( 2,530円 ) | 3日目 |
2,190円 ( 2,409円 ) | 在庫品1日目当日出荷可能 |
2,410円 ( 2,651円 ) | 3日目 |
2,410円 ( 2,651円 ) | 3日目 |
2,410円 ( 2,651円 ) | 3日目 |
2,630円 ( 2,893円 ) | 在庫品1日目当日出荷可能 |
2,840円 ( 3,124円 ) | 3日目 |
2,960円 ( 3,256円 ) | 3日目 |
2,840円 ( 3,124円 ) | 3日目 |
2,960円 ( 3,256円 ) | 3日目 |
2,840円 ( 3,124円 ) | 3日目 |
2,960円 ( 3,256円 ) | 3日目 |
2,750円 ( 3,025円 ) | 在庫品1日目当日出荷可能 |
2,970円 ( 3,267円 ) | 3日目 |
3,070円 ( 3,377円 ) | 3日目 |
2,970円 ( 3,267円 ) | 3日目 |
3,070円 ( 3,377円 ) | 3日目 |
2,970円 ( 3,267円 ) | 3日目 |
3,070円 ( 3,377円 ) | 3日目 |
3,180円 ( 3,498円 ) | 在庫品1日目当日出荷可能 |
3,400円 ( 3,740円 ) | 3日目 |
3,500円 ( 3,850円 ) | 3日目 |
3,400円 ( 3,740円 ) | 3日目 |
3,500円 ( 3,850円 ) | 3日目 |
3,400円 ( 3,740円 ) | 3日目 |
3,500円 ( 3,850円 ) | 3日目 |
3,730円 ( 4,103円 ) | 在庫品1日目当日出荷可能 |
3,950円 ( 4,345円 ) | 3日目 |
4,060円 ( 4,466円 ) | 3日目 |
3,950円 ( 4,345円 ) | 3日目 |
4,060円 ( 4,466円 ) | 3日目 |
3,950円 ( 4,345円 ) | 3日目 |
4,060円 ( 4,466円 ) | 3日目 |
4,950円 ( 5,445円 ) | 在庫品1日目当日出荷可能 |
5,160円 ( 5,676円 ) | 3日目 |
5,260円 ( 5,786円 ) | 3日目 |
5,160円 ( 5,676円 ) | 3日目 |
5,260円 ( 5,786円 ) | 3日目 |
5,160円 ( 5,676円 ) | 3日目 |
5,260円 ( 5,786円 ) | 3日目 |
4,990円 ( 5,489円 ) | 3日目 |
5,180円 ( 5,698円 ) | 3日目 |
5,480円 ( 6,028円 ) | 3日目 |
5,180円 ( 5,698円 ) | 3日目 |
6,880円 ( 7,568円 ) | 3日目 |
6,570円 ( 7,227円 ) | 3日目 |
9,570円 ( 10,527円 ) | 3日目 |
11,180円 ( 12,298円 ) | 3日目 |
14,660円 ( 16,126円 ) | 3日目 |
詳細情報
基本情報
グリスニップル取付用タップがついています。ニップルを簡易に取付ができるので常時給油の必要がある時にご利用下さい。
ご注意
- 【仕様変更】25年12月より順次、一部商品の外観・梱包仕様が変更になります。詳細と対象型番はこちらをご確認ください。変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
