一軸アクチュエータ　ＬＸ２０モータ付　標準/カバータイプ

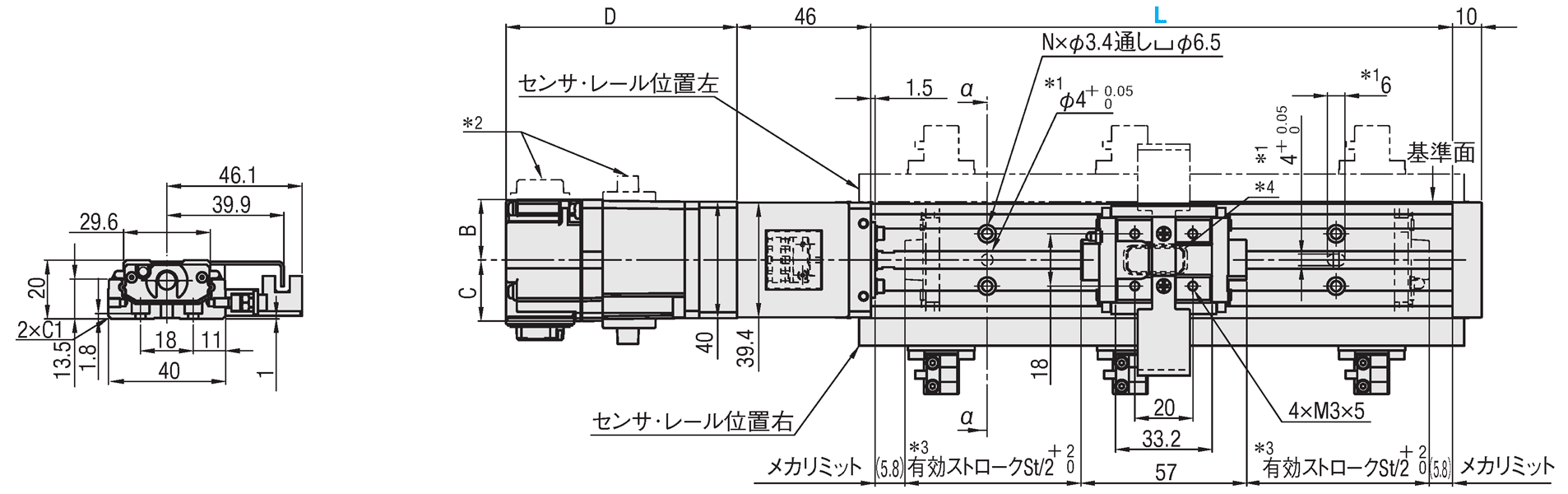

LXM2001 LXM2005 α―α断面 モータ種類：A1E （HG-KR053）

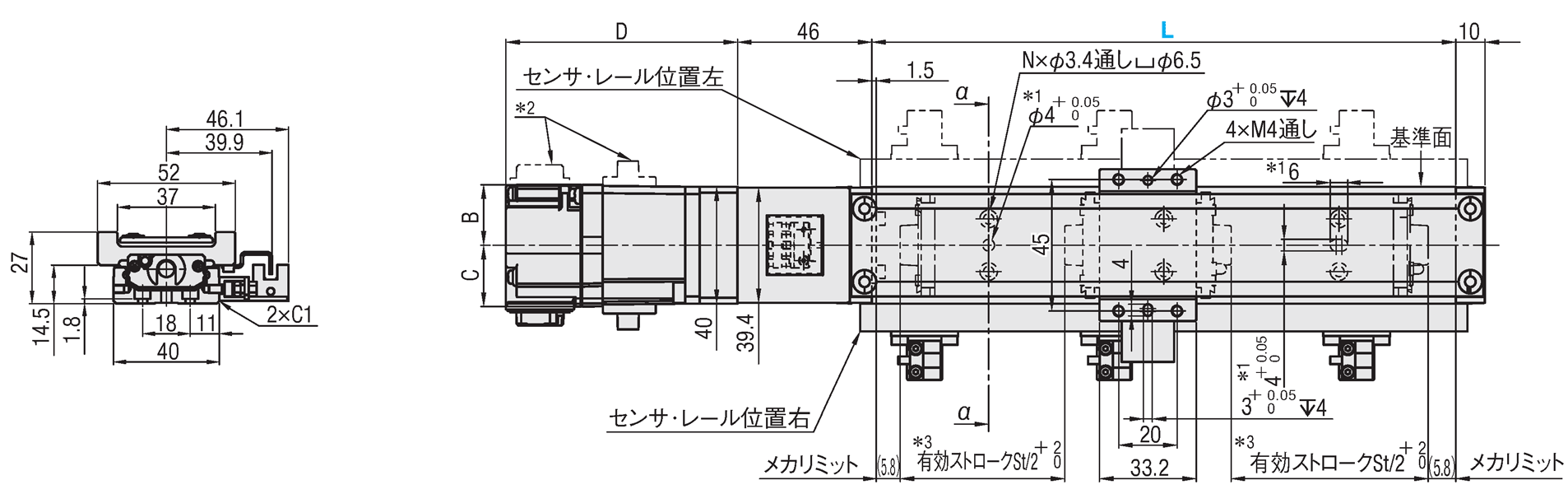

LXM2001C（カバータイプ） LXM2005C（カバータイプ） α―α断面 モータ種類：A1E （HG-KR053）

＊1：位置決め用ノック穴（ベース部加工） ＊2：センサ・レール位置「左」を選択した場合、モータケーブルも左側になります。
＊3：リミットセンサは、有効ストローク St/2＋2
0 となる位置で調整されます。＊4：リード5の場合、リターンプレートがあります。
＊5：図中のモータは一例です。ラインナップ寸法は制御一覧表、モータ部寸法表をご参照ください。

カバータイプ	標準タイプ
[ ! ]穴詳細寸法はこちら	注：Ｆ寸法がマイナスの場合ベース下面よりモータは下に出ます。

注：ご使用の際はドグとの干渉にご注意ください。

■構成品
アクチュエータ本体/アンプ・ドライバ/ケーブル
付属品：アンプ・ドライバ取扱説明書
■アクチュエータ本体

	ベース（レール）	ブロック	カバー
[ M ]材質	炭素鋼	SCM材	A6063
[ S ]表面処理	低温黒色クロムメッキ		黒色アルマイト
[ H ]硬度	高周波焼入れ HRC58～64	HRC58～62	ー

アンプ・ドライバ仕様 >>こちら
ケーブル仕様 こちら

[ ! ]グリース名：昭和シェル製アルバニヤグリースS　No.2
グリースは通常使用の場合、6ヶ月ごともしくは、走行距離1,000kmを目安に給脂を行ってください。

■基本仕様表

型式	リード (mm)	ボールねじ径 (mm)	繰返し位置決め 精度(mm)	位置決め 精度(mm)	平行度(mm)	バックラッシ (mm)	静的許容モーメント(N・m)
							Ma	Mb	Mc
LXM2001	1	φ6 (研削)	±0.003	0.02	0.01	0.003	27	27	93
LXM2005	5
LXM2001C	1
LXM2005C	5

[ ! ]精度規格値は、レールの固定後の値です。（レールねじ締結前の値ではありません。）各値はこちら参照 [ ! ]静的許容モーメントに関しては、こちらをご参照ください。
[ ! ]カップリングは内蔵しております。
[ ! ]取付け金具は単品販売しておりません。ご希望の場合は、カタログ規格外品サービス（>>こちら）にお問い合わせください。
■制御一覧表

メーカー名	モータ種類						アンプ/ドライバ種類			モータ・ドライバ メーカーセット型番
	選択	モータ	メーカー型番	出力/種類	ブレーキ(注1)	質量(kg)	選択	電源	メーカー型番
三菱電機	A1E	ACサーボ	HG－KR053*	50W	無	0.34	有：AM10E 無：N(注2)	AC200V	MR−J4−10A (汎用Aタイプ)	−
	A1BE		HG－KR053B		有	0.54
オリエンタル モーター	T1E	ステッピング	ARM26SAK	αステップ	無	0.22	D1E	DC24V	ARD−K	AR26SAK
	T2E		ARM46AC			0.47	D2E	単相 AC100V	ARD−A	AR46AA
	T2BE		ARM46MC		有	0.62	D2E		ARD−A	AR46MA
	T4E		PKE545AC	5相	無	0.38	D4E		RKSD503−A	RKS545AA
	T4BE		PKE545MC−A1*		有	0.52	D6E		RKSD503M−A	−

＊ミスミでは単品部品としてのお取り扱いはありません。
■モータ部寸法表

メーカー名	モータ 種類	幅B(mm)	幅C(mm)	長さD(mm)	高さE (mm)	下面高さF (mm)
三菱電機	A1E	20.7	21	79.4	33.7(33.5)	−7.5(−7.7)
	A1BE			120
オリエンタル モーター	T1E	14	14	70	28	−1
	T2E	21	21	75	34	−8
	T2BE			104.6
	T4E			53
	T4BE			>82

＊E、F寸法（　）内はセンサレール位置（左）の場合
■可搬質量・最高速度 相関表

型式	メーカー名	モータ 種類	可搬質量(kg)		最高速度(mm/sec)
			水平	垂直	水平	垂直
LXM2001 LXM2001C	三菱電機	A1(B)E	15	2	50	50
	オリエンタル モーター	T1E		−	30	−
		T2(B)E		2	45	50
		T4(B)E			40	35
LXM2005 LXM2005C	三菱電機	A1(B)E	10	2	250	250
	オリエンタル モーター	T1E		−	125	−
		T2(B)E		2	200	225
		T4(B)E			120	115

[ ! ]検証による参考値であり、駆動条件により可搬質量及び、最高速度は異なります。
[ ! ]水平はブレーキ無モータ、垂直はブレーキ付モータの値となります。
[ ! ]加減速距離：各25mm。
■ケーブル構成表
各モータ、各アンプ・ドライバに接続可能なコネクタ処理・端末処理済みです。

メーカー名	モータ 種類	モータ電源 ケーブル	ブレーキ用 ケーブル	エンコーダ ケーブル
三菱電機	A1E	1本 SVPM−J3HF1−B−3−02S	−	1本 SVEM−J3HF1−B−3
	A1BE		1本 SVPM−J3HF1B−B−3−02S
オリエンタル モーター	T1E	1本 CC030VA2R2	−	−
	T2E	1本 CC030VAR
	T2BE	1セット CC030VARB(電磁ブレーキ付用ケーブルセット)
	T4E	1本 CC030VPF	−
	T4BE	1セット CC030VPFB(電磁ブレーキ付用ケーブルセット)

■寸法・アクチュエータ本体質量表

型式	仕様項目	ベース全長 L(mm)
		100	150	200
LXM2001 LXM2005 LXM2001C LXM2005C	有効ストロークSt	30	80	130
	A	20	15	40
	P	60	60	60
	ピッチ数	1	2	2
	穴数 N	4	6	6
標準タイプ	本体質量 (kg)	0.67	0.81	0.94
カバータイプ	本体質量 (kg)	0.69	0.63	0.95

[ ! ]本体質量はアクチュエータ・カップリング・センサレール・センサ3個・ドグの合計質量です。
[ ! ]モータ質量は制御一覧表をご参照ください。


（注1）垂直使用時はブレーキ付をご使用ください。
（注2）アンプ「無」を選択した場合、アンプは付属致しません。
（注3−1）ケーブル「有」を選択の場合、ケーブル構成表に記載のあるケーブルが付属されます。仕様>>こちら
（注3−2）3m以外のケーブルをご使用の場合、「無」を選択しこちら掲載品から別途ご手配ください。
（注4−1）センサ「無」を選択した場合、センサ用レールは付帯されますが、ドグは付帯されません。
（注4−2）センサケーブルの端末は、お客様にてコネクタ処理等が必要です。センサの詳細は、こちらのFPML25をご参照ください。
（注4−3）LXMシリーズ添付のセンサは、センサの生産終了に伴い2017年4月より、(旧)FPML24から後継機の(新)FPML25へ変更となります。
