小径位置決めピン 座付タイプ

小径位置決めピン 座付タイプ
chemSHERPA
通常単価(税別)
-
税込単価
-
通常出荷日：2日目～3日目

ピン径がφ4以下の位置決めピン。抜け防止として座をつけました。先端形状は3種類から選択可能です。【FY...

詳細を確認
  • SUS304よりもお安く高耐食な新材質（SUS316L）タイプを2025年8月より発売しました。
    新材質の商品ページはこちら
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

関連する新商品

小径位置決めピン 高硬度ステンレス・SUS316L 座付きタイプ

ミスミ

小径位置決めピン 高硬度ステンレス・SUS316L 座付きタイプ

通常出荷日：3 日目

よく一緒に見られています

小径位置決めピン ストレートタイプ

ミスミ

小径位置決めピン ストレートタイプ
通常価格(税別)： 300円 (税込価格：330円)

通常出荷日：在庫品1日目

未確定：候補が32型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

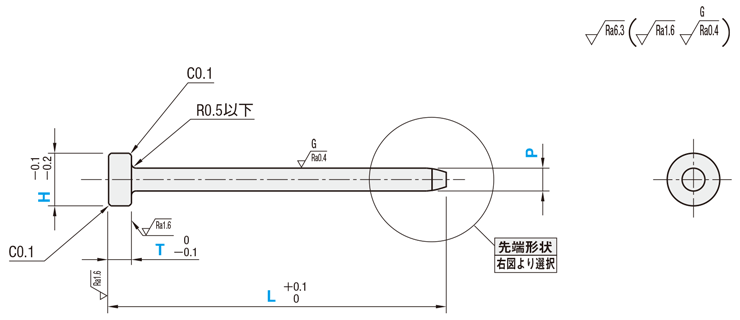

外形図・規格表

先端形状選択

フラット

球面

テーバ

[ M ]材質[ H ]硬度Type
公差固定公差選択
フラット球面テーパフラット球面テーパ
SK95(SK4)相当50～58HRCSFSZTSPSZTSXSZTSFPZTSPPZTSXPZT
SUS304−SFSZSSPSZSSXSZSSFPZSSPPZSSXPZS

規格表

◦公差固定タイプ
型式−P−L−T−E
SPSZS
SXSZS
SFSZT		−
−
−		P1.5
P2.5
P3.0		−
−
−		L18.5
L20.0
L25.0		−
−
−		T3
T4
T5
−
−
E1.5
E2.0		(球面)
(テーパ)
（フラット）

◦公差選択タイプ
型式−P−L−T−H−E

Type P公差
SPPZS
SXPZS
SFPZT		 P
Q
R		−
−
−		P1.55
P1.00
P2.55		−
−
−		L15.0
L19.0
L25.5		−
−
−		T3.2
T4.5
T4.5		−
−
−		H3.8
H2.5
H5.5
−

E0.5
 		(球面)
(テーパ)
（フラット）
■公差固定タイプ
型式P
指定0.1mm単位		P寸
公差		L
指定0.5mm単位		T
指定1mm単位		HE
指定0.5mm単位
TYPE
フラット球面テーパ1.0〜1.3 0
-0.01		13.0〜30.03〜520.5
SFSZTSPSZTSXSZT1.4〜2.540.5〜1.5
SFSZSSPSZSSXSZS2.6〜3.560.5〜2.5
[ ! ]LーT≧10  [ ! ]テーパの場合、P≧E  [ ! ]SUS304は研磨なしの場合がございます  [ ! ]テーパRは規格外のため削除しました

■公差選択タイプ
型式P
指定0.01mm単位		L
指定0.1mm単位		T
指定0.1mm単位		H
指定0.1mm単位		E
指定0.5mm単位
TYPEP公差選択
フラット
SFPZT
SFPZS 		球面
SPPZT
SPPZS		テーパ
SXPZT
SXPZS		P+0.005
  0		1.00〜1.4013.0〜30.03.0〜5.02.0〜3.00.5
Q±0.0021.41〜2.502.0〜4.00.5〜1.5
R  0
-0.005		2.51〜3.503.0〜8.00.5〜2.5
[ ! ]LーT≧10  [ ! ]P＋0.5≦H  [ ! ]テーパの場合、P≧E  [ ! ]SUS304は研磨なしの場合がございます

型番リスト

表示件数
  • 1
    • 型番
    SFPZSP-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SFPZSQ-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SFPZSR-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SFPZTP-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SFPZTQ-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SFPZTR-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SFSZS-P[1-3.5/0.1]-L[13-30/0.5]-T[3-5/1]
    SFSZT-P[1-3.5/0.1]-L[13-30/0.5]-T[3-5/1]
    SPPZSP-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SPPZSQ-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SPPZSR-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SPPZTP-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SPPZTQ-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SPPZTR-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]
    SPSZS-P[1-3.5/0.1]-L[13-30/0.5]-T[3-5/1]
    SPSZT-P[1-3.5/0.1]-L[13-30/0.5]-T[3-5/1]
    SXPZSP-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E0.5
    SXPZSP-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E[0.5-2.5/0.5]
    SXPZSQ-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E0.5
    SXPZSQ-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E[0.5-2.5/0.5]
    SXPZSR-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E0.5
    SXPZSR-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E[0.5-2.5/0.5]
    SXPZTP-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E0.5
    SXPZTP-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E[0.5-2.5/0.5]
    SXPZTQ-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E0.5
    SXPZTQ-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E[0.5-2.5/0.5]
    SXPZTR-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E0.5
    SXPZTR-P[1-3.5/0.01]-L[13-30/0.1]-T[3-5/0.1]-H[2-8/0.1]-E[0.5-2.5/0.5]
    SXSZS-P[1-3.5/0.1]-L[13-30/0.5]-T[3-5/1]-E0.5
    SXSZS-P[1-3.5/0.1]-L[13-30/0.5]-T[3-5/1]-E[0.5-2.5/0.5]
    SXSZT-P[1-3.5/0.1]-L[13-30/0.5]-T[3-5/1]-E0.5
    SXSZT-P[1-3.5/0.1]-L[13-30/0.5]-T[3-5/1]-E[0.5-2.5/0.5]

    材質

    詳細材質

    導入側先端タイプ

    熱処理

    導入側外径 P

    (mm)

    導入側外径公差

    取付部長さ L

    (mm)

    テーパ長さ E

    (mm)

    H

    (mm)

    T

    (mm)

    材質証明書：材質

    		RoHS?最小発注数量
    ステンレス
    SUS304
    フラット
    なし
    1 ～ 3.5
    0.005/0
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    ステンレス
    SUS304
    フラット
    なし
    1 ～ 3.5
    ±0.002
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    ステンレス
    SUS304
    フラット
    なし
    1 ～ 3.5
    0/-0.005
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    スチール
    SK95・SK4(相当含む)
    フラット
    ズブ焼入
    1 ～ 3.5
    0.005/0
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    スチール
    SK95・SK4(相当含む)
    フラット
    ズブ焼入
    1 ～ 3.5
    ±0.002
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    スチール
    SK95・SK4(相当含む)
    フラット
    ズブ焼入
    1 ～ 3.5
    0/-0.005
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    ステンレス
    SUS304
    フラット
    なし
    1 ～ 3.5
    0/-0.01
    13 ～ 30
    -
    -
    3 ～ 5
    SUS304
    10
    1個
    スチール
    SK95・SK4(相当含む)
    フラット
    ズブ焼入
    1 ～ 3.5
    0/-0.01
    13 ～ 30
    -
    -
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    ステンレス
    SUS304
    球面
    なし
    1 ～ 3.5
    0.005/0
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    ステンレス
    SUS304
    球面
    なし
    1 ～ 3.5
    ±0.002
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    ステンレス
    SUS304
    球面
    なし
    1 ～ 3.5
    0/-0.005
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    スチール
    SK95・SK4(相当含む)
    球面
    ズブ焼入
    1 ～ 3.5
    0.005/0
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    スチール
    SK95・SK4(相当含む)
    球面
    ズブ焼入
    1 ～ 3.5
    ±0.002
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    スチール
    SK95・SK4(相当含む)
    球面
    ズブ焼入
    1 ～ 3.5
    0/-0.005
    13 ～ 30
    -
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    ステンレス
    SUS304
    球面
    なし
    1 ～ 3.5
    0/-0.01
    13 ～ 30
    -
    -
    3 ～ 5
    SUS304
    10
    1個
    スチール
    SK95・SK4(相当含む)
    球面
    ズブ焼入
    1 ～ 3.5
    0/-0.01
    13 ～ 30
    -
    -
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    ステンレス
    SUS304
    テーパ
    なし
    1 ～ 3.5
    0.005/0
    13 ～ 30
    0.5
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    ステンレス
    SUS304
    テーパ
    なし
    1 ～ 3.5
    0.005/0
    13 ～ 30
    0.5 ～ 2.5
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    ステンレス
    SUS304
    テーパ
    なし
    1 ～ 3.5
    ±0.002
    13 ～ 30
    0.5
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    ステンレス
    SUS304
    テーパ
    なし
    1 ～ 3.5
    ±0.002
    13 ～ 30
    0.5 ～ 2.5
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    ステンレス
    SUS304
    テーパ
    なし
    1 ～ 3.5
    0/-0.005
    13 ～ 30
    0.5
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    ステンレス
    SUS304
    テーパ
    なし
    1 ～ 3.5
    0/-0.005
    13 ～ 30
    0.5 ～ 2.5
    2 ～ 8
    3 ～ 5
    SUS304
    10
    1個
    スチール
    SK95・SK4(相当含む)
    テーパ
    ズブ焼入
    1 ～ 3.5
    0.005/0
    13 ～ 30
    0.5
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    スチール
    SK95・SK4(相当含む)
    テーパ
    ズブ焼入
    1 ～ 3.5
    0.005/0
    13 ～ 30
    0.5 ～ 2.5
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    スチール
    SK95・SK4(相当含む)
    テーパ
    ズブ焼入
    1 ～ 3.5
    ±0.002
    13 ～ 30
    0.5
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    スチール
    SK95・SK4(相当含む)
    テーパ
    ズブ焼入
    1 ～ 3.5
    ±0.002
    13 ～ 30
    0.5 ～ 2.5
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    スチール
    SK95・SK4(相当含む)
    テーパ
    ズブ焼入
    1 ～ 3.5
    0/-0.005
    13 ～ 30
    0.5
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    スチール
    SK95・SK4(相当含む)
    テーパ
    ズブ焼入
    1 ～ 3.5
    0/-0.005
    13 ～ 30
    0.5 ～ 2.5
    2 ～ 8
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    ステンレス
    SUS304
    テーパ
    なし
    1 ～ 3.5
    0/-0.01
    13 ～ 30
    0.5
    -
    3 ～ 5
    SUS304
    10
    1個
    ステンレス
    SUS304
    テーパ
    なし
    1 ～ 3.5
    0/-0.01
    13 ～ 30
    0.5 ～ 2.5
    -
    3 ～ 5
    SUS304
    10
    1個
    スチール
    SK95・SK4(相当含む)
    テーパ
    ズブ焼入
    1 ～ 3.5
    0/-0.01
    13 ～ 30
    0.5
    -
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    スチール
    SK95・SK4(相当含む)
    テーパ
    ズブ焼入
    1 ～ 3.5
    0/-0.01
    13 ～ 30
    0.5 ～ 2.5
    -
    3 ～ 5
    SK95(SK4)相当
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    -
    ( - )
    2日目

    SL-SFPZSP

    -
    ( - )
    2日目

    SL-SFPZSQ

    -
    ( - )
    2日目

    SL-SFPZSR

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    2日目

    SL-SFSZS

    -
    ( - )
    3日目

    -

    -
    ( - )
    2日目

    SL-SPPZSP

    -
    ( - )
    2日目

    SL-SPPZSQ

    -
    ( - )
    2日目

    SL-SPPZSR

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    2日目

    SL-SPSZS

    -
    ( - )
    3日目

    -

    -
    ( - )
    2日目

    SL-SXPZSP

    -
    ( - )
    2日目

    SL-SXPZSP

    -
    ( - )
    2日目

    SL-SXPZSQ

    -
    ( - )
    2日目

    SL-SXPZSQ

    -
    ( - )
    2日目

    SL-SXPZSR

    -
    ( - )
    2日目

    SL-SXPZSR

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    2日目

    SL-SXSZS

    -
    ( - )
    2日目

    SL-SXSZS

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

  • 1

    • 詳細情報

    基本情報

    ピン径がφ4以下の位置決めピン。抜け防止として座をつけました。先端形状は3種類から選択可能です。

    【FY22新商品】
    ・材質「SK95(SK4)相当」を規格追加しました。

    ご注意

    • SUS304よりもお安く高耐食な新材質（SUS316L）タイプを2025年8月より発売しました。
      新材質の商品ページはこちら
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ◦公差固定タイプ
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    P￥基準単価
    フラットタイプ球面タイプテーパタイプ
    SFSZTSFSZSSPSZTSPSZSSXSZTSXSZS
    1.0〜1.31,3201,7301,3301,7401,4001,800
    1.4〜2.51,2501,6401,2701,6601,3301,710
    2.6〜3.51,1201,4701,1401,4801,1801,520

    ◦公差選択タイプ
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    P￥基準単価
    フラットタイプ球面タイプテーパタイプ
    SFPZTSFPZSSPPZTSPPZSSXPZTSXPZS
    1.00〜1.401,5902,0801,6002,0901,6702,150
    1.41〜2.501,5101,9701,5201,9801,6002,050
    2.51〜3.501,3501,7601,3701,7901,4301,840
    ■SUS304とSUS316Lの類似品価格比較
    価格例
    数量本商品
    SPSZS-P2
    （材質：SUS304）    		当社類似品
    SPSZKSX-P2
    （材質：SUS316L）    		類似品比
    プライスダウン率
    1~1,66099040%
    20~94043%
    35~89146%
    50~69358%
    301~59464%
    501~54467%
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口大口
    数　量1～1920～3435～4950～99100～200201～
    値引率基準単価5%10%18%18%お見積り
    出荷日通常＋4日
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

     2 日目出荷
        ご注文締切
    急

    ストークA

    		翌日出荷500円/1本PM 6:00迄>>こちら
    [ ! ]3本以上で１明細行当たり一律1,350円
    大　口
    出荷日         		+4 日目出荷数量
    100～200
    [ ! ]ストーク対応なし

    出荷日については、こちらをご覧ください。

    概要・仕様

    使用例

    抜け防止として座を付けました。
