ミスミ

治具用位置決めピン　並級　砲弾形状　ツバ付タイプ

カタログ |P.1-1830

規格変更

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ

4.3

通常出荷日：2 日目～

導入部がR形状になっているため、ワークの抜き差しがよりスムーズにできます。

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
治具ピンツバ付
導入側先端タイプ
砲弾
導入側公差
並級 0/-0.05
材質証明書
対象

ご注意

ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が92型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

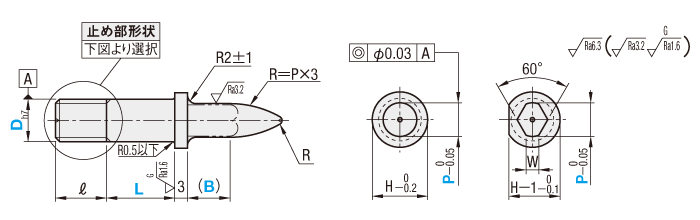

外形図・規格表

(丸)

(ダイヤ)

止め部形状
N(おねじ)	T(止めねじ)	B(ボルト止め)
		[ ! ]D≧8

[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、めねじ深さ、角度寸法公差は除く。

Type	止め部形状	形状	[ M ]材質	[ H ]硬度
HATA	N(おねじ) T(止めねじ) B(ボルト止め)	丸	SCM435	焼入硬度 35～40HRC
HATD		ダイヤ	SCM435	焼入硬度 35～40HRC
THATA		丸	SCM415	浸炭焼入硬度 55HRC～(深度0.7～0.8) ねじ部防浸処理
THATD		ダイヤ	SCM415	浸炭焼入硬度 55HRC～(深度0.7～0.8) ねじ部防浸処理

Type	止め部形状	形状	[ M ]材質	[ H ]硬度	[ S ]表面処理
D－HATA	N(おねじ) T(止めねじ)	丸	SKD11相当	55HRC〜 (表面3000HV)	ディコート^®処理
D－HATD	N(おねじ) T(止めねじ)	ダイヤ	SKD11相当	55HRC〜 (表面3000HV)	ディコート^®処理

規格表

型式			−	P	−	B	−	L

Type	止め部形状	D
HATA	N	8	−	P7.8	−	B15	−	L8

型式						P 指定0.1mm単位	B 指定1mm単位	L						ℓ	L₁	ℓ₁	d	適用止めねじ	M(並目)	H	R	W
Type			止め部形状	Dh7		P 指定0.1mm単位	B 指定1mm単位	おねじ選択					ボルト止め指定1mm単位	ℓ	L₁	ℓ₁	d	適用止めねじ	ボルト止め	H	R	W
焼入 (丸) HATA (ダイヤ) HATD	浸炭 (丸) THATA (ダイヤ) THATD	ディコート (丸) D－HATA (ダイヤ) D－HATD	N (おねじ) T (止めねじ) B (ボルト止め)	6	0 － 0.015	3.0〜8.0	5〜30 (B≦P×4)	5	8	10			－	6	8	8	4	M5	－	9	1	1(2)
				8		3.0〜10.0		5	8	10	12	15	12〜20	10	8	8	5	M5	M4	11	1	1(2)
				10		4.5〜12.0		(5)	(8)	10	12	15	15〜30	12	10	8	7	M6	M5	13	1	1～3
				10T		4.5〜12.0		(5)	(8)	10	12	15	15〜30	18	5	8	7	M6	M6	13	1	1～3
				12	0 － 0.018	9.0〜14.0		(8)	10	12	15	18	15〜30	15	12	10	9	M8	M5	15	1	4
				16	0 － 0.018	13.0〜18.0		(10)	12	15	18	20	20〜40	18	12	10	13	M8	M8	19	2	5

[ ! ]W寸法　D6・8・10・10T：P＜5.0の時W＝1　D10・10T：P＜5.0の時W＝1・5.0≦P≦7.0の時W＝2・P＞7.0の時W＝3　[ NG ]（　）のL寸サイズはダイヤ形状・ディコート^®処理適用不可

＊おねじタイプの締付トルク（参考値）は、技術データ>> こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

摩耗溝追加工

B寸部に4カ所溝を掘ります。溝の減り具合を
見る事で摩耗管理がしやすくなります。
溝深さ：0.2mm（±0.05mm）
溝形状：V溝（90°）

[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用
[ ! ]B≧4のとき適用
[ ! ]溝はR値+1mmの箇所から始まります。

[ ! ]ツバ付きの場合、B寸部の2/3程度の長さの溝となります。
（ツバの根本側には溝がつきません。）

HATAN8-P7.8-B15-L8-MK

300

廻り止め位置変更

規格位置を0°とし90°移動した位置に廻り
止め一面加工を行います。

[ ! ]ダイヤ形状のみ適用
[ ! ]H-P≧2

HATDT10-P8.5-B20-KC

200

廻り止め加工

一面加工を行います。

[ ! ]H-P≧2
[ ! ]丸形状のみ適用
[ ! ]KDとSCは併用不可

HATAN8-P7.8-B15-L8-KD

200

スパナ掛加工

スパナ掛を追加工します。
指定方法：SC

H	9	11	13	15	19
H₁	7	8	11	13	17

[ ! ]丸形状のみ適用

THATAB10-P6.5-B21-L17-SC

500

ねじ径変更

ねじ径を変更します。
指定方法：MC8

[ ! ]D/3≦M＜D、Mmin3
[ ! ]おねじタイプのみ適用

HATAN10-P8.5-B21-L10-MC8

200

NNC

ねじ元ニゲ加工

ねじ元にニゲを加工します。

[ NG ]損防止の為ディコート^®処理適用不可
[ ! ]おねじタイプのみ適用

HATAN10-P8.5-B21-L10-NNC

100

型番リスト

表示件数

型番

D-HATAN6-P[3-8/0.1]-B[5-30/1]-L[5,8,10]

D-HATAN8-P[3-10/0.1]-B[5-30/1]-L[5,8,10,12,15]

D-HATAN10-P[4.5-12/0.1]-B[5-30/1]-L[10,12,15]

D-HATAN10T-P[4.5-12/0.1]-B[5-30/1]-L[10,12,15]

D-HATAN12-P[9-14/0.1]-B[5-30/1]-L[10,12,15,18]

D-HATAN16-P[13-18/0.1]-B[5-30/1]-L[12,15,18,20]

D-HATAT6-P[3-8/0.1]-B[5-30/1]

D-HATAT8-P[3-10/0.1]-B[5-30/1]

D-HATAT10-P[4.5-12/0.1]-B[5-30/1]

D-HATAT10T-P[4.5-12/0.1]-B[5-30/1]

D-HATAT12-P[9-14/0.1]-B[5-30/1]

D-HATAT16-P[13-18/0.1]-B[5-30/1]

D-HATDN6-P[3-8/0.1]-B[5-30/1]-L[5,8,10]

D-HATDN8-P[3-10/0.1]-B[5-30/1]-L[5,8,10,12,15]

D-HATDN10-P[4.5-12/0.1]-B[5-30/1]-L[10,12,15]

D-HATDN10T-P[4.5-12/0.1]-B[5-30/1]-L[10,12,15]

D-HATDN12-P[9-14/0.1]-B[5-30/1]-L[10,12,15,18]

D-HATDN16-P[13-18/0.1]-B[5-30/1]-L[12,15,18,20]

D-HATDT6-P[3-8/0.1]-B[5-30/1]

D-HATDT8-P[3-10/0.1]-B[5-30/1]

D-HATDT10-P[4.5-12/0.1]-B[5-30/1]

D-HATDT10T-P[4.5-12/0.1]-B[5-30/1]

D-HATDT12-P[9-14/0.1]-B[5-30/1]

D-HATDT16-P[13-18/0.1]-B[5-30/1]

HATAB8-P[3-10/0.1]-B[5-30/1]-L[12-20/1]

HATAB10-P[4.5-12/0.1]-B[5-30/1]-L[15-30/1]

HATAB10T-P[4.5-12/0.1]-B[5-30/1]-L[15-30/1]

HATAB12-P[9-14/0.1]-B[5-30/1]-L[15-30/1]

HATAB16-P[13-18/0.1]-B[5-30/1]-L[20-40/1]

HATAN6-P[3-8/0.1]-B[5-30/1]-L[5,8,10]

HATAN8-P[3-10/0.1]-B[5-30/1]-L[5,8,10,12,15]

HATAN10-P[4.5-12/0.1]-B[5-30/1]-L[5,8,10,12,15]

HATAN10T-P[4.5-12/0.1]-B[5-30/1]-L[5,8,10,12,15]

HATAN12-P[9-14/0.1]-B[5-30/1]-L[8,10,12,15,18]

HATAN16-P[13-18/0.1]-B[5-30/1]-L[10,12,15,18,20]

HATAT6-P[3-8/0.1]-B[5-30/1]

HATAT8-P[3-10/0.1]-B[5-30/1]

HATAT10-P[4.5-12/0.1]-B[5-30/1]

HATAT10T-P[4.5-12/0.1]-B[5-30/1]

HATAT12-P[9-14/0.1]-B[5-30/1]

HATAT16-P[13-18/0.1]-B[5-30/1]

HATDB8-P[3-10/0.1]-B[5-30/1]-L[12-20/1]

HATDB10-P[4.5-12/0.1]-B[5-30/1]-L[15-30/1]

HATDB10T-P[4.5-12/0.1]-B[5-30/1]-L[15-30/1]

HATDB12-P[9-14/0.1]-B[5-30/1]-L[15-30/1]

HATDB16-P[13-18/0.1]-B[5-30/1]-L[20-40/1]

HATDN6-P[3-8/0.1]-B[5-30/1]-L[5,8,10]

HATDN8-P[3-10/0.1]-B[5-30/1]-L[5,8,10,12,15]

HATDN10-P[4.5-12/0.1]-B[5-30/1]-L[10,12,15]

HATDN10T-P[4.5-12/0.1]-B[5-30/1]-L[10,12,15]

HATDN12-P[9-14/0.1]-B[5-30/1]-L[10,12,15,18]

HATDN16-P[13-18/0.1]-B[5-30/1]-L[12,15,18,20]

HATDT6-P[3-8/0.1]-B[5-30/1]

HATDT8-P[3-10/0.1]-B[5-30/1]

HATDT10-P[4.5-12/0.1]-B[5-30/1]

HATDT10T-P[4.5-12/0.1]-B[5-30/1]

HATDT12-P[9-14/0.1]-B[5-30/1]

HATDT16-P[13-18/0.1]-B[5-30/1]

THATAB8-P[3-10/0.1]-B[5-30/1]-L[12-20/1]

THATAB10-P[4.5-12/0.1]-B[5-30/1]-L[15-30/1]

導入側先端形状

取付側形状

材質

取付側外径 D

(φ)

熱処理

同軸度

導入側外径 P

(φ)

取付部長さ L

(mm)

位置決め部長さ B

(mm)

表面処理

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

丸

おねじ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

3 ～ 8

5 ～ 10

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

おねじ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

3 ～ 10

5 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

おねじ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

4.5 ～ 12

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

おねじ

[スチール] SKD11相当

10T

ズブ焼入

並級 φ0.05(表面処理あり)

4.5 ～ 12

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

おねじ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

9 ～ 14

10 ～ 18

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

おねじ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

13 ～ 18

12 ～ 20

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

全周溝（止めねじ）

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

3 ～ 8

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

全周溝（止めねじ）

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

3 ～ 10

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

全周溝（止めねじ）

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

4.5 ～ 12

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

全周溝（止めねじ）

[スチール] SKD11相当

10T

ズブ焼入

並級 φ0.05(表面処理あり)

4.5 ～ 12

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

全周溝（止めねじ）

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

9 ～ 14

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

全周溝（止めねじ）

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

13 ～ 18

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

おねじ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

3 ～ 8

5 ～ 10

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

おねじ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

3 ～ 10

5 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

おねじ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

4.5 ～ 12

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

おねじ

[スチール] SKD11相当

10T

ズブ焼入

並級 φ0.05(表面処理あり)

4.5 ～ 12

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

おねじ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

9 ～ 14

10 ～ 18

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

おねじ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

13 ～ 18

12 ～ 20

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

全周溝（止めねじ）

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

3 ～ 8

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

全周溝（止めねじ）

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

3 ～ 10

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

全周溝（止めねじ）

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

4.5 ～ 12

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

全周溝（止めねじ）

[スチール] SKD11相当

10T

ズブ焼入

並級 φ0.05(表面処理あり)

4.5 ～ 12

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

全周溝（止めねじ）

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

9 ～ 14

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

全周溝（止めねじ）

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

13 ～ 18

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

ボルト止め（めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

3 ～ 10

12 ～ 20

5 ～ 30

なし

SCM435

1個

丸

ボルト止め（めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

4.5 ～ 12

15 ～ 30

5 ～ 30

なし

SCM435

1個

丸

ボルト止め（めねじ）

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

4.5 ～ 12

15 ～ 30

5 ～ 30

なし

SCM435

1個

丸

ボルト止め（めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

9 ～ 14

15 ～ 30

5 ～ 30

なし

SCM435

1個

丸

ボルト止め（めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

13 ～ 18

20 ～ 40

5 ～ 30

なし

SCM435

1個

丸

おねじ

[スチール] SCM435

ズブ焼入

並級 φ0.03

3 ～ 8

5 ～ 10

5 ～ 30

なし

SCM435

1個

丸

おねじ

[スチール] SCM435

ズブ焼入

並級 φ0.03

3 ～ 10

5 ～ 15

5 ～ 30

なし

SCM435

1個

丸

おねじ

[スチール] SCM435

ズブ焼入

並級 φ0.03

4.5 ～ 12

5 ～ 15

5 ～ 30

なし

SCM435

1個

丸

おねじ

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

4.5 ～ 12

5 ～ 15

5 ～ 30

なし

SCM435

1個

丸

おねじ

[スチール] SCM435

ズブ焼入

並級 φ0.03

9 ～ 14

8 ～ 18

5 ～ 30

なし

SCM435

1個

丸

おねじ

[スチール] SCM435

ズブ焼入

並級 φ0.03

13 ～ 18

10 ～ 20

5 ～ 30

なし

SCM435

1個

丸

全周溝（止めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

3 ～ 8

5 ～ 30

なし

SCM435

1個

丸

全周溝（止めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

3 ～ 10

5 ～ 30

なし

SCM435

1個

丸

全周溝（止めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

4.5 ～ 12

5 ～ 30

なし

SCM435

1個

丸

全周溝（止めねじ）

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

4.5 ～ 12

5 ～ 30

なし

SCM435

1個

丸

全周溝（止めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

9 ～ 14

5 ～ 30

なし

SCM435

1個

丸

全周溝（止めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

13 ～ 18

5 ～ 30

なし

SCM435

1個

ダイヤ

ボルト止め（めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

3 ～ 10

12 ～ 20

5 ～ 30

なし

SCM435

1個

ダイヤ

ボルト止め（めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

4.5 ～ 12

15 ～ 30

5 ～ 30

なし

SCM435

1個

ダイヤ

ボルト止め（めねじ）

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

4.5 ～ 12

15 ～ 30

5 ～ 30

なし

SCM435

1個

ダイヤ

ボルト止め（めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

9 ～ 14

15 ～ 30

5 ～ 30

なし

SCM435

1個

ダイヤ

ボルト止め（めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

13 ～ 18

20 ～ 40

5 ～ 30

なし

SCM435

1個

ダイヤ

おねじ

[スチール] SCM435

ズブ焼入

並級 φ0.03

3 ～ 8

5 ～ 10

5 ～ 30

なし

SCM435

1個

ダイヤ

おねじ

[スチール] SCM435

ズブ焼入

並級 φ0.03

3 ～ 10

5 ～ 15

5 ～ 30

なし

SCM435

1個

ダイヤ

おねじ

[スチール] SCM435

ズブ焼入

並級 φ0.03

4.5 ～ 12

10 ～ 15

5 ～ 30

なし

SCM435

1個

ダイヤ

おねじ

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

4.5 ～ 12

10 ～ 15

5 ～ 30

なし

SCM435

1個

ダイヤ

おねじ

[スチール] SCM435

ズブ焼入

並級 φ0.03

9 ～ 14

10 ～ 18

5 ～ 30

なし

SCM435

1個

ダイヤ

おねじ

[スチール] SCM435

ズブ焼入

並級 φ0.03

13 ～ 18

12 ～ 20

5 ～ 30

なし

SCM435

1個

ダイヤ

全周溝（止めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

3 ～ 8

5 ～ 30

なし

SCM435

1個

ダイヤ

全周溝（止めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

3 ～ 10

5 ～ 30

なし

SCM435

1個

ダイヤ

全周溝（止めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

4.5 ～ 12

5 ～ 30

なし

SCM435

1個

ダイヤ

全周溝（止めねじ）

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

4.5 ～ 12

5 ～ 30

なし

SCM435

1個

ダイヤ

全周溝（止めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

9 ～ 14

5 ～ 30

なし

SCM435

1個

ダイヤ

全周溝（止めねじ）

[スチール] SCM435

ズブ焼入

並級 φ0.03

13 ～ 18

5 ～ 30

なし

SCM435

1個

丸

ボルト止め（めねじ）

[スチール] SCM415

浸炭焼入

並級 φ0.03

3 ～ 10

12 ～ 20

5 ～ 30

なし

SCM415

1個

丸

ボルト止め（めねじ）

[スチール] SCM415

浸炭焼入

並級 φ0.03

4.5 ～ 12

15 ～ 30

5 ～ 30

なし

SCM415

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報
納期・価格

基本情報

導入部がR形状になっているため、ワークの抜き差しがよりスムーズにできます。

ご注意

ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
D	HATAN HATAT	HATDN HATDT	THATAN THATAT	THATDN THATDT	D－HATAN D－HATAT	D－HATDN D－HATDT	HATAB	HATDB	THATAB	THATDB
6	1,270	1,710	1,530	1,980	4,280	5,800	-	-	-	-
8	1,450	1,890	1,710	2,160	4,340	5,910	1,440	2,050	1,810	2,400
10	1,890	2,490	2,270	2,750	4,610	5,960	1,920	2,530	2,290	2,890
10T	1,890	2,490	2,270	2,750	4,610	5,960	2,100	2,770	2,530	3,130
12	2,350	2,590	2,600	2,860	4,640	5,990	2,530	3,010	2,890	3,370
16	2,500	2,900	2,710	3,190	4,980	6,260	2,990	3,570	3,420	3,990

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦浸炭焼入品・硬質クロム品

数　量	1～9	10～14	15～19	20～29	30～50	51～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦ディコート^®処理品

数　量	1～9	10～14	15～19	20～29	30～50	51～
値引率	基準単価	5%	10%	18%	25%	お見積り
出荷日	通常				＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

●ディコート^®処理

日目出荷

●上記以外

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円
[ NG ]浸炭焼入品はストーク適用不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ
ワークがひっかからないよう、従来より研磨逃げ溝を小さくしました。
ミスミ
治具用位置決めピン　並級ツバなしタイプ　おねじタイプ
P寸公差 0-0.05、同軸度0.03または0.05の並級商品です。
ミスミ
治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ
先端形状の選択が可能なタイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

治具用位置決めピン　並級　砲弾形状　ツバ付タイプのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ワーク位置決め

満足度：5.02018/06/26

導入部がR形状なので、ワークの抜き差しがスムーズにでき使い勝手が良いです。

1人が参考にしています。

重量物の荷重受けに

満足度：5.02020/01/23

重量物の荷重受けに重いワークを支えるための一部品として設計しましたが、金属なのでとりあえずは間に合いました。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品治具用位置決めピン　並級　砲弾形状　ツバ付タイプ	治具用位置決めピン　並級　砲弾形状　ツバなしタイプ	治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ	治具用位置決めピン　並級ツバ付タイプ　おねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　おねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	3日目〜	2日目〜	2日目〜	6日目	6日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	該当なし	クリーン洗浄	クリーン洗浄
基本形状	治具ピンツバ付	治具ピンツバ無	治具ピンツバ付	治具ピンツバ付	治具ピンツバ付	治具ピンツバ付
導入側先端タイプ	砲弾	砲弾	先端R（B形状）	先端R（B形状）	先端R（B形状）	先端R（B形状）
導入側公差	並級 0/-0.05	並級 0/-0.05	並級 0/-0.05	並級 0/-0.05	並級 0/-0.05	並級 0/-0.05
