フィードピン　ツバ付　－おねじ－

カタログ |P.1-1788

通常単価(税別): -

税込単価: -

通常出荷日：2日目～3日目

テーパ部が長く指定できる位置決めピンです。ツバでワークを受けることができ、ベースを傷つけません。

55.0

おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

位置決めピン　ツバ付タイプ　－先端形状選択タイプ－

通常出荷日：3 日目

よく一緒に見られています

ミスミ

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）ツバ付テーパおねじ

通常出荷日：3 日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

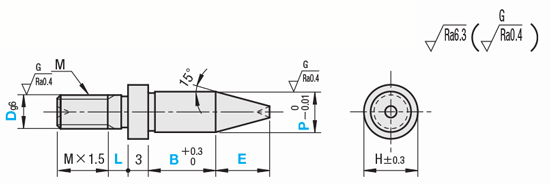

外形図・規格表

●おねじ・丸

[ M ]材質	[ S ]表面処理	[ H ]硬度	おねじ
[ M ]材質	[ S ]表面処理	[ H ]硬度	丸
SKS3相当	−	焼入硬度 60〜63HRC	FEPN
SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV～	GFEPN
SUS304	−	−	SFEPN
SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	HFEPN
SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	CFEPN

[ ! ]Pー2Etan15°≧0.73
（先端径φ0.73以上。参考：tan15°≒0.267）
[ ! ]0≦L＜Pitch×2の時、おねじの不完全ねじ部はM×1.5に含まれます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。

規格表

型式	−	P	−	L	−	B	−	E
FEPM5 SFEPG6 FEPN3	− − −	P3.50 P5.00 P2.01	− − −	L5 L10 L6	− − −	B6.0 B10.0 B6.0	− − −	E4.0 E2.0 E2.0

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		P 指定 0.01mm単位	L 指定 1mm単位	B 指定 0.1mm単位	E 指定 0.1mm単位	H	M (並目)	^＊締付トルク N・cm	￥基準単価
Type	D								丸
Type	D								SKS3	SKS3 硬質クロムメッキ	SUS304	SUS304 硬質クロムメッキ	SUS440Cまたは 13Crステンレス
(丸) FEPN GFEPN SFEPN HFEPN CFEPN	3	2.00〜 5.00	0〜12	2.0〜10.0	0.5〜10.0	6	M 3	98	1,050	1,500	1,280	1,560	1,770
	4	2.00〜 5.00		2.0〜10.0		6	M 4	225	1,120	1,600	1,380	1,670	1,900
	5	3.00〜 7.00		2.0〜10.0		8	M 5	461	1,200	1,720	1,450	1,750	2,030
	6	4.00〜 7.00		2.0〜12.0		8	M 6	784	1,240	1,660	1,520	1,820	2,130
	8	5.00〜 9.00		2.0〜15.0		11	M 8	1911	1,290	1,720	1,590	1,910	2,220
	10	6.00〜11.00		2.0〜20.0		13	M10	3783	1,330	1,800	1,640	1,970	2,280

＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。

追加工

日目出荷

追加工コード	追加工内容	適用条件	指定例	\/1Code
DRC	ドライバー溝を追加	[ ! ]幅0.8mm、深さ1mm	FEPN6-P5.01-L8-B8.0-E2-DRC	100
NNC	ねじ元にニゲを追加	ねじ元にニゲを追加します。 [ ! ]L=Oの場合に適用 [ ! ]おねじタイプのみ適用	FEPN6-P5.01-L0-B8.0-E2-NNC	100
SC	二面幅を追加	SC=指定1mm単位 [ ! ]SC＞D、SC＞P	FEPN6-P5.01-L8-B8.0-E2-SC7	400

型番リスト

表示件数

型番

CFEPN3-P[2-5/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPN4-P[2-5/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPN5-P[3-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPN6-P[4-7/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

CFEPN8-P[5-9/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

CFEPN10-P[6-11/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

FEPN3-P[2-5/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPN4-P[2-5/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPN5-P[3-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPN6-P[4-7/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

FEPN8-P[5-9/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

FEPN10-P[6-11/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

GFEPN3-P[2-5/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

GFEPN4-P[2-5/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

GFEPN5-P[3-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

GFEPN6-P[4-7/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

GFEPN8-P[5-9/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

GFEPN10-P[6-11/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

HFEPN3-P[2-5/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

HFEPN4-P[2-5/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

HFEPN5-P[3-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

HFEPN6-P[4-7/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

HFEPN8-P[5-9/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

HFEPN10-P[6-11/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

SFEPN3-P[2-5/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPN4-P[2-5/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPN5-P[3-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPN6-P[4-7/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

SFEPN8-P[5-9/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

SFEPN10-P[6-11/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

材質

詳細材質

表面処理

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

取付部長さ L

(mm)

位置決め部長さ B

(mm)

テーパ長さ E

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

2 ～ 5

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

2 ～ 5

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

3 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

4 ～ 7

0 ～ 12

2 ～ 12

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

5 ～ 9

0 ～ 12

2 ～ 15

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

6 ～ 11

0 ～ 12

2 ～ 20

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

2 ～ 5

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

2 ～ 5

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

3 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

4 ～ 7

0 ～ 12

2 ～ 12

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

5 ～ 9

0 ～ 12

2 ～ 15

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

6 ～ 11

0 ～ 12

2 ～ 20

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

2 ～ 5

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

2 ～ 5

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

3 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

4 ～ 7

0 ～ 12

2 ～ 12

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5 ～ 9

0 ～ 12

2 ～ 15

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

6 ～ 11

0 ～ 12

2 ～ 20

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

2 ～ 5

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

2 ～ 5

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

3 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

4 ～ 7

0 ～ 12

2 ～ 12

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

5 ～ 9

0 ～ 12

2 ～ 15

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

6 ～ 11

0 ～ 12

2 ～ 20

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

なし

2 ～ 5

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

2 ～ 5

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

3 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

4 ～ 7

0 ～ 12

2 ～ 12

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

5 ～ 9

0 ～ 12

2 ～ 15

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

6 ～ 11

0 ～ 12

2 ～ 20

0.5 ～ 10

SUS304

1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-CFEPN3
- ( - )	3日目	SL-CFEPN4
- ( - )	3日目	SL-CFEPN5
- ( - )	3日目	SL-CFEPN6
- ( - )	3日目	SL-CFEPN8
- ( - )	3日目	SL-CFEPN10
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-GFEPN3
- ( - )	3日目	SL-GFEPN4
- ( - )	3日目	SL-GFEPN5
- ( - )	3日目	SL-GFEPN6
- ( - )	3日目	SL-GFEPN8
- ( - )	3日目	SL-GFEPN10
- ( - )	3日目	SL-HFEPN3
- ( - )	3日目	SL-HFEPN4
- ( - )	3日目	SL-HFEPN5
- ( - )	3日目	SL-HFEPN6
- ( - )	3日目	SL-HFEPN8
- ( - )	3日目	SL-HFEPN10
- ( - )	2日目	SL-SFEPN3
- ( - )	2日目	SL-SFEPN4
- ( - )	2日目	SL-SFEPN5
- ( - )	2日目	SL-SFEPN6
- ( - )	2日目	SL-SFEPN8
- ( - )	2日目	SL-SFEPN10

基本情報

テーパ部が長く指定できる位置決めピンです。ツバでワークを受けることができ、ベースを傷つけません。

ご注意

おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数　量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●SUS304

日目出荷

●上記以外

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]硬質クロムメッキ品はストーク適用不可

●硬質ク口ムメッキ品

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン　大頭テーパタイプ　－圧入－
頭部がテーパの標準的な形状です。圧入して使用します。
ミスミ
位置決めピン　先端形状選択タイプ　－おねじ－
先端形状を選択することができ、さらにL寸を0に指定することができます。
ミスミ
位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入
材質が高硬度ステンレスで頭部がテーパの標準的な形状です。圧入して使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フィードピン　ツバ付　－おねじ－のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

位置決めに使用

満足度：5.02022/02/22

先端部のテーパー、ストレート部の寸法が自由に設定できるので用途に合わせて使用しています。また、ネジ側の径(カタログ寸法...もっと読む

0人が参考にしています。

ワークのガイド

満足度：5.02019/08/30

ワークの周囲に複数本配置して、外形をガイドして位置決めを行っています。材質や寸法が自由に選べるので、思い通りの治具を作成...もっと読む

0人が参考にしています。

装置の位置決めに

満足度：5.02019/07/11

装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フィードピン　ツバ付　－おねじ－	【クリーン洗浄品】フィードピン　ツバ付　－おねじ－	フィードピン　ツバ付　－めねじ－	フィードピン　ツバ付　－圧入－	【クリーン洗浄品】フィードピン　ツバ付　－めねじ－	【クリーン洗浄品】フィードピン　ツバ付　－圧入－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	5日目〜	2日目〜	2日目〜	5日目〜	5日目〜
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	クリーン洗浄	クリーン洗浄
基本形状	ツバ付	ツバ付	ツバ付	ツバ付	ツバ付	ツバ付
導入側先端形状	丸	丸	丸	丸	丸	丸
導入側先端タイプ	テーパ	テーパ	テーパ	テーパ	テーパ	テーパ
導入側仕様	なし	なし	なし	なし	なし	なし

よく一緒に購入される商品

ミスミ
シムリング4.6
通常価格(税別) : 120円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
アルミフレーム 6シリーズ Nタイプ正…4.4
通常価格(税別) : 2,361円-
通常出荷日 : 1日目
当日出荷可能
ミスミ
位置決めピン　ツバ付タイプ　－テーパおね…4.8
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
治具用位置決めピン　精級ツバ付タイプ　先…5
通常価格(税別) : -
通常出荷日 : 2日目～
HEBOTEC社
シールドクランプ（ねじ止め）0
通常価格(税別) : 5,149円-
通常出荷日 : 1日目
ミスミ
高さ調整ピン　六角タイプ　－高精度おねじ…4.5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
テーパピンキャッチャー　ショートタイプ4
通常価格(税別) : 3,440円
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ワークガイド　Ｌ字型タイプ4.6
通常価格(税別) : 1,000円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
リブ　－通し穴・ザグリ穴　固定寸タイプ－4.3
通常価格(税別) : 1,540円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

材質

詳細材質

表面処理

熱処理

導入側外径 P(mm)

取付側外径 D(mm)

取付部長さ L(mm)

位置決め部長さ B(mm)

テーパ長さ E(mm)

タイプ

CAD

出荷日

フィードピン ツバ付 －おねじ－

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

フィードピン　ツバ付　－おねじ－

この商品に関連するミスミユニット事例その他の事例を探す
