フィードピン ツバ付 －めねじ－
- chemSHERPA対応品あり
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目～3日目
テーパ部が長く指定できる位置決めピンです。ツバでワークを受けることができ、ベースを傷つけません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

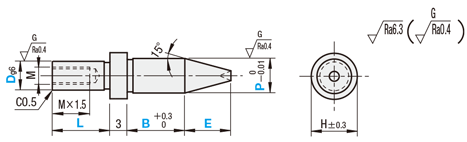

外形図・規格表
●めねじ・丸
| [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | めねじ |
| 丸 | |||
| SKS3相当 | − | 焼入硬度 60〜63HRC | FEPG |
| SKS3相当 | 硬質クロムメッキ | 焼入硬度 50〜55HRC メッキ硬度 750HV～ | GFEPG |
| SUS304 | − | − | SFEPG |
| SUS304 | 硬質クロムメッキ | メッキ硬度 750HV〜 | HFEPG |
（先端径φ0.73以上。参考：tan15°≒0.267）
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
規格表
| 型式 | − | P | − | L | − | B | − | E |
| FEPM5 SFEPG6 FEPN3 | − − − | P3.50 P5.00 P2.01 | − − − | L5 L10 L6 | − − − | B6.0 B10.0 B6.0 | − − − | E4.0 E2.0 E2.0 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]首下部の強度に注意 >>こちら [ ! ]下穴深さ（ >>こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P 指定 0.01mm単位 | L 指定 1mm単位 | B 指定 0.1mm単位 | E 指定 0.1mm単位 | H | M (並目) | ＊締付 トルク N・cm | ￥基準単価 | ||||
| Type | D | 丸 | ||||||||||
| SKS3 | SKS3 硬質クロムメッキ | SUS304 | SUS304 硬質クロムメッキ | |||||||||
| (丸) FEPG GFEPG SFEPG HFEPG | 6 | 4.00〜7.00 | 6〜12 | 2.0〜12.0 | 0.5〜10.0 | 8 | M3 | 98 | 1,120 | 1,510 | 1,370 | 1,640 |
| 8 | 5.00〜9.00 | 8〜16 | 2.0〜15.0 | 11 | M4 | 225 | 1,160 | 1,570 | 1,430 | 1,720 | ||
| 10 | 6.00〜11.00 | 10〜20 | 3.0〜20.0 | 13 | M5 | 461 | 1,200 | 1,630 | 1,480 | 1,770 | ||
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
追加工
| 5 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code |
| SC | 二面幅を追加 | SC=指定1mm単位 [ ! ]SC＞D、SC＞P | FEPG8-P5.01-L8-B8.0-E2-SC9 | 400 |
