フィードピン　ツバ付　－圧入－

カタログ |P.1-1788

通常単価(税別): -

税込単価: -

通常出荷日：2日目～3日目

テーパ部が長く指定できる位置決めピンです。ツバでワークを受けることができ、ベースを傷つけません。

55.0

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

位置決めピン　ツバ付タイプ　－先端形状選択タイプ－

通常出荷日：3 日目

よく一緒に見られています

ミスミ

位置決めピン　テーパ・ツバ径・ツバ厚指定　－圧入－

通常出荷日：2 日目～

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

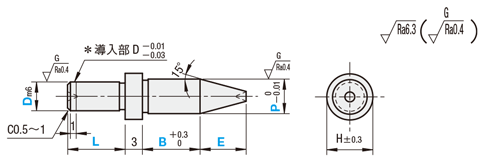

外形図・規格表

●圧入・丸

＊圧入のD＝2は導入部なし

[ M ]材質	[ S ]表面処理	[ H ]硬度	圧入
[ M ]材質	[ S ]表面処理	[ H ]硬度	丸
SKS3相当	−	焼入硬度 60〜63HRC	FEPM
SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV～	GFEPM
SUS304	−	−	SFEPM
SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	HFEPM
SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	CFEPM

[ ! ]Pー2Etan15°≧0.73
（先端径φ0.73以上。参考：tan15°≒0.267）
[ ! ]SUS304は研磨・センター穴無しの場合がございます。

規格表

型式	−	P	−	L	−	B	−	E
FEPM5 SFEPG6 FEPN3	− − −	P3.50 P5.00 P2.01	− − −	L5 L10 L6	− − −	B6.0 B10.0 B6.0	− − −	E4.0 E2.0 E2.0

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		P 指定 0.01mm単位	L 指定 1mm単位	B 指定 0.1mm単位	E 指定 0.1mm単位	H	￥基準単価
Type	D						丸
Type	D						SKS3	SKS3 硬質クロムメッキ	SUS304	SUS304 硬質クロムメッキ	SUS440Cまたは 13Crステンレス
(丸) FEPM GFEPM SFEPM HFEPM CFEPM	2	2.00〜3.00	2〜6	2.0〜10.0	0.5〜10.0	5	860	950	1,050	1,280	1,450
	3	2.00〜5.00	3〜6	2.0〜10.0		6	890	1,010	1,100	1,320	1,500
	4	2.00〜5.00	4〜8	2.0〜10.0		6	950	1,080	1,170	1,410	1,620
	5	3.00〜7.00	5〜10	2.0〜10.0		8	1,020	1,120	1,230	1,480	1,730
	6	4.00〜7.00	6〜12	2.0〜12.0		8	1,050	1,160	1,290	1,550	1,810
	8	5.00〜9.00	8〜16	2.0〜15.0		11	1,100	1,220	1,350	1,620	1,890
	10	6.00〜11.00	10〜20	2.0〜20.0		13	1,130	1,290	1,390	1,670	1,940

追加工

日目出荷

追加工コード	追加工内容	適用条件	指定例	\/1Code
SC	二面幅を追加	SC=指定1mm単位 [ ! ]SC＞D、SC＞P	FEPM3-P2.01-L4-B6.0-E2-SC5	400

型番リスト

表示件数

型番

CFEPM2-P[2-3/0.01]-L[2-6/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPM3-P[2-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPM4-P[2-5/0.01]-L[4-8/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPM5-P[3-7/0.01]-L[5-10/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPM6-P[4-7/0.01]-L[6-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

CFEPM8-P[5-9/0.01]-L[8-16/1]-B[2-15/0.1]-E[0.5-10/0.1]

CFEPM10-P[6-11/0.01]-L[10-20/1]-B[2-20/0.1]-E[0.5-10/0.1]

FEPM2-P[2-3/0.01]-L[2-6/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPM3-P[2-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPM4-P[2-5/0.01]-L[4-8/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPM5-P[3-7/0.01]-L[5-10/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPM6-P[4-7/0.01]-L[6-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

FEPM8-P[5-9/0.01]-L[8-16/1]-B[2-15/0.1]-E[0.5-10/0.1]

FEPM10-P[6-11/0.01]-L[10-20/1]-B[2-20/0.1]-E[0.5-10/0.1]

GFEPM2-P[2-3/0.01]-L[2-6/1]-B[2-10/0.1]-E[0.5-10/0.1]

GFEPM3-P[2-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[0.5-10/0.1]

GFEPM4-P[2-5/0.01]-L[4-8/1]-B[2-10/0.1]-E[0.5-10/0.1]

GFEPM5-P[3-7/0.01]-L[5-10/1]-B[2-10/0.1]-E[0.5-10/0.1]

GFEPM6-P[4-7/0.01]-L[6-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

GFEPM8-P[5-9/0.01]-L[8-16/1]-B[2-15/0.1]-E[0.5-10/0.1]

GFEPM10-P[6-11/0.01]-L[10-20/1]-B[2-20/0.1]-E[0.5-10/0.1]

HFEPM2-P[2-3/0.01]-L[2-6/1]-B[2-10/0.1]-E[0.5-10/0.1]

HFEPM3-P[2-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[0.5-10/0.1]

HFEPM4-P[2-5/0.01]-L[4-8/1]-B[2-10/0.1]-E[0.5-10/0.1]

HFEPM5-P[3-7/0.01]-L[5-10/1]-B[2-10/0.1]-E[0.5-10/0.1]

HFEPM6-P[4-7/0.01]-L[6-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

HFEPM8-P[5-9/0.01]-L[8-16/1]-B[2-15/0.1]-E[0.5-10/0.1]

HFEPM10-P[6-11/0.01]-L[10-20/1]-B[2-20/0.1]-E[0.5-10/0.1]

SFEPM2-P[2-3/0.01]-L[2-6/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPM3-P[2-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPM4-P[2-5/0.01]-L[4-8/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPM5-P[3-7/0.01]-L[5-10/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPM6-P[4-7/0.01]-L[6-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

SFEPM8-P[5-9/0.01]-L[8-16/1]-B[2-15/0.1]-E[0.5-10/0.1]

SFEPM10-P[6-11/0.01]-L[10-20/1]-B[2-20/0.1]-E[0.5-10/0.1]

材質

詳細材質

表面処理

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

取付部長さ L

(mm)

位置決め部長さ B

(mm)

テーパ長さ E

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

2 ～ 3

2 ～ 6

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

2 ～ 5

3 ～ 6

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

2 ～ 5

4 ～ 8

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

3 ～ 7

5 ～ 10

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

4 ～ 7

6 ～ 12

2 ～ 12

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

5 ～ 9

8 ～ 16

2 ～ 15

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

6 ～ 11

10 ～ 20

2 ～ 20

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

2 ～ 3

2 ～ 6

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

2 ～ 5

3 ～ 6

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

2 ～ 5

4 ～ 8

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

3 ～ 7

5 ～ 10

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

4 ～ 7

6 ～ 12

2 ～ 12

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

5 ～ 9

8 ～ 16

2 ～ 15

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

なし

ズブ焼入

6 ～ 11

10 ～ 20

2 ～ 20

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

2 ～ 3

2 ～ 6

2 ～ 10

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

2 ～ 5

3 ～ 6

2 ～ 10

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

2 ～ 5

4 ～ 8

2 ～ 10

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

3 ～ 7

5 ～ 10

2 ～ 10

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

4 ～ 7

6 ～ 12

2 ～ 12

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5 ～ 9

8 ～ 16

2 ～ 15

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

6 ～ 11

10 ～ 20

2 ～ 20

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

2 ～ 3

2 ～ 6

2 ～ 10

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

2 ～ 5

3 ～ 6

2 ～ 10

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

2 ～ 5

4 ～ 8

2 ～ 10

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

3 ～ 7

5 ～ 10

2 ～ 10

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

4 ～ 7

6 ～ 12

2 ～ 12

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

5 ～ 9

8 ～ 16

2 ～ 15

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

6 ～ 11

10 ～ 20

2 ～ 20

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

なし

2 ～ 3

2 ～ 6

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

2 ～ 5

3 ～ 6

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

2 ～ 5

4 ～ 8

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

3 ～ 7

5 ～ 10

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

4 ～ 7

6 ～ 12

2 ～ 12

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

5 ～ 9

8 ～ 16

2 ～ 15

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

なし

6 ～ 11

10 ～ 20

2 ～ 20

0.5 ～ 10

SUS304

1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-CFEPM2
- ( - )	3日目	SL-CFEPM3
- ( - )	3日目	SL-CFEPM4
- ( - )	3日目	SL-CFEPM5
- ( - )	3日目	SL-CFEPM6
- ( - )	3日目	SL-CFEPM8
- ( - )	3日目	SL-CFEPM10
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-GFEPM2
- ( - )	3日目	SL-GFEPM3
- ( - )	3日目	SL-GFEPM4
- ( - )	3日目	SL-GFEPM5
- ( - )	3日目	SL-GFEPM6
- ( - )	3日目	SL-GFEPM8
- ( - )	3日目	SL-GFEPM10
- ( - )	3日目	SL-HFEPM2
- ( - )	3日目	SL-HFEPM3
- ( - )	3日目	SL-HFEPM4
- ( - )	3日目	SL-HFEPM5
- ( - )	3日目	SL-HFEPM6
- ( - )	3日目	SL-HFEPM8
- ( - )	3日目	SL-HFEPM10
- ( - )	2日目	SL-SFEPM2
- ( - )	2日目	SL-SFEPM3
- ( - )	2日目	SL-SFEPM4
- ( - )	2日目	SL-SFEPM5
- ( - )	2日目	SL-SFEPM6
- ( - )	2日目	SL-SFEPM8
- ( - )	2日目	SL-SFEPM10

基本情報

テーパ部が長く指定できる位置決めピンです。ツバでワークを受けることができ、ベースを傷つけません。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数　量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●SUS304

日目出荷

●左記・下記以外

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]硬質クロムメッキ品はストーク適用不可

●硬質クロムメッキ品

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フィードピン　ツバ付　－圧入－のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

装置の位置決めに

満足度：5.02019/07/11

装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。

0人が参考にしています。

1件全て見る
