フィードピン　ストレート　－おねじ－

カタログ |P.1-1787

納期短縮

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭テーパタイプ　－おねじ－

4.5

通常価格(税別)： 580円 (税込価格：638円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　先端形状選択タイプ　－おねじ－

4.5

通常出荷日：2 日目～

【特長】用途や環境に応じてテーパ部の長さ指定が可能です。おねじでの取り付けとな...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
大頭
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
おねじ
導入側外径公差
0/-0.01
取付側公差
g6
材質証明書
対象

ご注意

おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が48型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

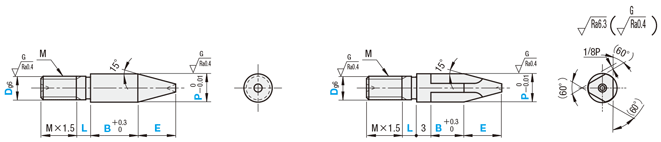

外形図・規格表

●おねじ・丸

●おねじ・トライアングル

[ M ]材質	[ S ]表面処理	[ H ]硬度	おねじ
[ M ]材質	[ S ]表面処理	[ H ]硬度	丸	トライアングル
SKS3相当	−	焼入硬度 60〜63HRC	FEPS	FEPST
SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV～	GFEPS	−
SUS304	−	−	SFEPS	SFEPST
SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	HFEPS	−
SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	CFEPS	CFEPST

[ ! ]P－2Etan15°≧0.73
（先端径φ0.73以上。参考：tan15°≒0.267）
[ ! ]0≦L＜Pitch×2の時、おねじの不完全ねじ部はM×1.5に含まれます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。

規格表

型式	−	P	−	L	−	B	−	E
FESM4 GFESG8 FEPS3	− − −	P5.00 P9.50 P3.50	− − −	L6 L10 L3	− − −	B5.0 B10.0 B6.0	− − −	E3.0 E5.5 E2.0

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			P 指定 0.01mm単位	L 指定 1mm単位	B 指定 0.1mm単位	E 指定 0.1mm単位	M (並目)	^＊締付トルク N・cm	￥基準単価
Type		D							丸					トライアングル
Type		D							SKS3	SKS3 硬質クロムメッキ	SUS304	SUS304 硬質クロムメッキ	SUS440C または 13Crステンレス	SKS3	SUS304	SUS440C または 13Crステンレス
(丸) FEPS GFEPS SFEPS HFEPS CFEPS	(トライアングル) FEPST SFEPST CFEPST	3	3.50〜 6.00	0〜12	2.0〜10.0	0.5〜10.0	M3	98	1,050	1,500	1,290	1,570	1,750	1,430	1,550	1,920
		4	4.50〜 7.00		2.0〜10.0		M4	225	1,120	1,600	1,380	1,670	1,900	1,540	1,660	2,060
		5	5.50〜 8.00		2.0〜10.0		M5	461	1,200	1,720	1,450	1,750	2,030	1,640	1,780	2,220
		6	6.50〜10.00		2.0〜12.0		M6	784	1,210	1,660	1,520	1,820	2,130	1,680	1,820	2,320
		8	9.00〜13.00		2.0〜15.0		M8	1911	1,260	1,720	1,560	1,870	2,190	1,750	1,890	2,380
		10	10.00〜13.00		2.0〜20.0		M10	3783	1,300	1,800	1,610	1,930	2,250	1,800	1,940	2,450

＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。

追加工

日目出荷

[ ! ]追加工はおねじタイプのみ適用となります。

追加工コード	追加工内容	適用条件	指定例	\/1Code
DRC	ドライバー溝を追加	[ ! ]幅0.8mm、深さ1mm	FEPS3-P3.50-L3-B6.0-E2-DRC	100
NNC	ねじ元にニゲを追加	ねじ元にニゲを追加します。 [ ! ]L=0の場合に適用	FEPS3-P3.50-L0-B6.0-E2-NNC	100

型番リスト

表示件数

型番

CFEPS3-P[3.5-6/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPS4-P[4.5-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPS5-P[5.5-8/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPS6-P[6.5-10/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

CFEPS8-P[9-13/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

CFEPS10-P[10-13/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

CFEPST3-P[3.5-6/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPST4-P[4.5-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPST5-P[5.5-8/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

CFEPST6-P[6.5-10/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

CFEPST8-P[9-13/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

CFEPST10-P[10-13/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

FEPS3-P[3.5-6/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPS4-P[4.5-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPS5-P[5.5-8/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPS6-P[6.5-10/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

FEPS8-P[9-13/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

FEPS10-P[10-13/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

FEPST3-P[3.5-6/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPST4-P[4.5-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPST5-P[5.5-8/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

FEPST6-P[6.5-10/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

FEPST8-P[9-13/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

FEPST10-P[10-13/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

GFEPS3-P[3.5-6/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

GFEPS4-P[4.5-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

GFEPS5-P[5.5-8/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

GFEPS6-P[6.5-10/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

GFEPS8-P[9-13/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

GFEPS10-P[10-13/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

HFEPS3-P[3.5-6/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

HFEPS4-P[4.5-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

HFEPS5-P[5.5-8/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

HFEPS6-P[6.5-10/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

HFEPS8-P[9-13/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

HFEPS10-P[10-13/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

SFEPS3-P[3.5-6/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPS4-P[4.5-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPS5-P[5.5-8/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPS6-P[6.5-10/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

SFEPS8-P[9-13/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

SFEPS10-P[10-13/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

SFEPST3-P[3.5-6/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPST4-P[4.5-7/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPST5-P[5.5-8/0.01]-L[0-12/1]-B[2-10/0.1]-E[0.5-10/0.1]

SFEPST6-P[6.5-10/0.01]-L[0-12/1]-B[2-12/0.1]-E[0.5-10/0.1]

SFEPST8-P[9-13/0.01]-L[0-12/1]-B[2-15/0.1]-E[0.5-10/0.1]

SFEPST10-P[10-13/0.01]-L[0-12/1]-B[2-20/0.1]-E[0.5-10/0.1]

材質

詳細材質

導入側先端形状

表面処理

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

取付部長さ L

(mm)

位置決め部長さ B

(mm)

テーパ長さ E

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

3.5 ～ 6

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

4.5 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

5.5 ～ 8

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6.5 ～ 10

0 ～ 12

2 ～ 12

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

9 ～ 13

0 ～ 12

2 ～ 15

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

10 ～ 13

0 ～ 12

2 ～ 20

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

トライアングル

なし

ズブ焼入

3.5 ～ 6

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

トライアングル

なし

ズブ焼入

4.5 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

トライアングル

なし

ズブ焼入

5.5 ～ 8

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

トライアングル

なし

ズブ焼入

6.5 ～ 10

0 ～ 12

2 ～ 12

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

トライアングル

なし

ズブ焼入

9 ～ 13

0 ～ 12

2 ～ 15

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

ステンレス

SUS440Cまたは13Crステンレス

トライアングル

なし

ズブ焼入

10 ～ 13

0 ～ 12

2 ～ 20

0.5 ～ 10

SUS440Cまたは13Crステンレス

1個

スチール

SKS3(相当含む)

丸

なし

ズブ焼入

3.5 ～ 6

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

丸

なし

ズブ焼入

4.5 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

丸

なし

ズブ焼入

5.5 ～ 8

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

丸

なし

ズブ焼入

6.5 ～ 10

0 ～ 12

2 ～ 12

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

丸

なし

ズブ焼入

9 ～ 13

0 ～ 12

2 ～ 15

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

丸

なし

ズブ焼入

10 ～ 13

0 ～ 12

2 ～ 20

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

トライアングル

なし

ズブ焼入

3.5 ～ 6

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

トライアングル

なし

ズブ焼入

4.5 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

トライアングル

なし

ズブ焼入

5.5 ～ 8

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

トライアングル

なし

ズブ焼入

6.5 ～ 10

0 ～ 12

2 ～ 12

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

トライアングル

なし

ズブ焼入

9 ～ 13

0 ～ 12

2 ～ 15

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

トライアングル

なし

ズブ焼入

10 ～ 13

0 ～ 12

2 ～ 20

0.5 ～ 10

SKS3相当

1個

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

3.5 ～ 6

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

4.5 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5.5 ～ 8

0 ～ 12

2 ～ 10

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

6.5 ～ 10

0 ～ 12

2 ～ 12

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

9 ～ 13

0 ～ 12

2 ～ 15

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

10 ～ 13

0 ～ 12

2 ～ 20

0.5 ～ 10

SKS3相当

硬質クロムメッキ

1個

ステンレス

SUS304

丸

[硬質クロムメッキ] 硬質クロムメッキ

なし

3.5 ～ 6

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

丸

[硬質クロムメッキ] 硬質クロムメッキ

なし

4.5 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

丸

[硬質クロムメッキ] 硬質クロムメッキ

なし

5.5 ～ 8

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

丸

[硬質クロムメッキ] 硬質クロムメッキ

なし

6.5 ～ 10

0 ～ 12

2 ～ 12

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

丸

[硬質クロムメッキ] 硬質クロムメッキ

なし

9 ～ 13

0 ～ 12

2 ～ 15

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

丸

[硬質クロムメッキ] 硬質クロムメッキ

なし

10 ～ 13

0 ～ 12

2 ～ 20

0.5 ～ 10

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

丸

なし

3.5 ～ 6

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

丸

なし

4.5 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

丸

なし

5.5 ～ 8

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

丸

なし

6.5 ～ 10

0 ～ 12

2 ～ 12

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

丸

なし

9 ～ 13

0 ～ 12

2 ～ 15

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

丸

なし

10 ～ 13

0 ～ 12

2 ～ 20

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

トライアングル

なし

3.5 ～ 6

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

トライアングル

なし

4.5 ～ 7

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

トライアングル

なし

5.5 ～ 8

0 ～ 12

2 ～ 10

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

トライアングル

なし

6.5 ～ 10

0 ～ 12

2 ～ 12

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

トライアングル

なし

9 ～ 13

0 ～ 12

2 ～ 15

0.5 ～ 10

SUS304

1個

ステンレス

SUS304

トライアングル

なし

10 ～ 13

0 ～ 12

2 ～ 20

0.5 ～ 10

SUS304

1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	2日目	SL-CFEPS3
- ( - )	2日目	SL-CFEPS4
- ( - )	2日目	SL-CFEPS5
- ( - )	2日目	SL-CFEPS6
- ( - )	2日目	SL-CFEPS8
- ( - )	2日目	SL-CFEPS10
- ( - )	2日目	SL-CFEPST3
- ( - )	2日目	SL-CFEPST4
- ( - )	2日目	SL-CFEPST5
- ( - )	2日目	SL-CFEPST6
- ( - )	2日目	SL-CFEPST8
- ( - )	2日目	SL-CFEPST10
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	3日目	SL-GFEPS3
- ( - )	3日目	SL-GFEPS4
- ( - )	3日目	SL-GFEPS5
- ( - )	3日目	SL-GFEPS6
- ( - )	3日目	SL-GFEPS8
- ( - )	3日目	SL-GFEPS10
- ( - )	3日目	SL-HFEPS3
- ( - )	3日目	SL-HFEPS4
- ( - )	3日目	SL-HFEPS5
- ( - )	3日目	SL-HFEPS6
- ( - )	3日目	SL-HFEPS8
- ( - )	3日目	SL-HFEPS10
- ( - )	2日目	SL-SFEPS3
- ( - )	2日目	SL-SFEPS4
- ( - )	2日目	SL-SFEPS5
- ( - )	2日目	SL-SFEPS6
- ( - )	2日目	SL-SFEPS8
- ( - )	2日目	SL-SFEPS10
- ( - )	2日目	SL-SFEPST3
- ( - )	2日目	SL-SFEPST4
- ( - )	2日目	SL-SFEPST5
- ( - )	2日目	SL-SFEPST6
- ( - )	2日目	SL-SFEPST8
- ( - )	2日目	SL-SFEPST10

基本情報

【特長】用途や環境に応じてテーパ部の長さ指定が可能です。おねじでの取り付けとなります。

ご注意

おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数　量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●右記以外

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
● 硬質ク口ムメッキ品

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン　大頭テーパタイプ　－圧入－
頭部がテーパの標準的な形状です。圧入して使用します。
ミスミ
位置決めピン　先端形状選択タイプ　－おねじ－
先端形状を選択することができ、さらにL寸を0に指定することができます。
ミスミ
位置決めピン高耐食ステンレス（55HRC～ / 35HRC～ / SUS316L）大頭テーパ－圧入－
材質が高硬度ステンレスで頭部がテーパの標準的な形状です。圧入して使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フィードピン　ストレート　－おねじ－のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

位置決め用に

満足度：5.02020/04/03

図面を描かずに手配できるので助かります。問題なく使用できます。

0人が参考にしています。

装置の位置決めに

満足度：5.02019/07/11

装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フィードピン　ストレート　－おねじ－	【クリーン洗浄品】フィードピン　ストレート　－おねじ－	フィードピン　ストレート　－めねじ－	フィードピン　ストレート　－圧入－	【クリーン洗浄品】フィードピン　ストレート　－めねじ－	【クリーン洗浄品】フィードピン　ストレート　－圧入－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	5日目〜	2日目〜	2日目〜	5日目〜	5日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	クリーン洗浄	クリーン洗浄
基本形状	大頭	大頭	大頭	大頭	大頭	大頭
導入側先端タイプ	テーパ	テーパ	テーパ	テーパ	テーパ	テーパ
導入側仕様	なし	なし	なし	なし	なし	なし
