ミスミ

高さ調整ピン　高さ受けピン

カタログ |P.1-1799

納期短縮
規格拡張対象

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

高さ調整ピン　ツバ付　おねじタイプ

4.8

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

高さ調整ピン　六角タイプ　－高精度おねじタイプー

4.6

通常出荷日：2 日目～

【特長】ワーク自重によるたわみを支えます。緩み止めには、ナットをご利用ください...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
高さ調整ピン
固定方法
おねじ
先端形状
テーパR
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]L寸、F寸の寸法公差はJISB0405m級に準じる。

[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
SCM435	−	焼入硬度 46〜50HRC	JPTU
	四三酸化鉄皮膜	焼入硬度 46〜50HRC	BJPTU
	硬質クロムメッキ	焼入硬度 46〜50HRC メッキ硬度 750HV〜	HJPTU
SUS304	−	−	SJPTU

規格表

型式	−	L	−	F
JPTU10	−	L15	−	F8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定1mm単位	F 指定1mm単位	M(並目)	^＊締付トルク N・cm	R	(ℓ)	(C)	￥基準単価
Type	B	L 指定1mm単位	F 指定1mm単位	M(並目)	^＊締付トルク N・cm	R	(ℓ)	(C)	JPTU	BJPTU	HJPTU	SJPTU
JPTU BJPTU HJPTU SJPTU	10	10〜30	6〜18	M6	784	4	6	11.5	1,290	1,510	1,600	1,940
	13	10〜32	8〜24	M8	1911	6	7	15.0	1,450	1,670	1,790	2,170
	17	15〜50				7	10	19.6	1,900	2,140	2,350	2,670
	19	15〜50				9	10	21.9	2,120	2,360	2,470	2,990

＊焼入品の推奨締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

型番リスト

表示件数

型番

BJPTU10-L[10-30/1]-F[6-18/1]

BJPTU13-L[10-32/1]-F[8-24/1]

BJPTU17-L[15-50/1]-F[8-24/1]

BJPTU19-L[15-50/1]-F[8-24/1]

HJPTU10-L[10-30/1]-F[6-18/1]

HJPTU13-L[10-32/1]-F[8-24/1]

HJPTU17-L[15-50/1]-F[8-24/1]

HJPTU19-L[15-50/1]-F[8-24/1]

JPTU10-L[10-30/1]-F[6-18/1]

JPTU13-L[10-32/1]-F[8-24/1]

JPTU17-L[15-50/1]-F[8-24/1]

JPTU19-L[15-50/1]-F[8-24/1]

SJPTU10-L[10-30/1]-F[6-18/1]

SJPTU13-L[10-32/1]-F[8-24/1]

SJPTU17-L[15-50/1]-F[8-24/1]

SJPTU19-L[15-50/1]-F[8-24/1]

材質

詳細材質

表面処理

焼入れ

硬度

二面幅 B

(mm)

ねじ長さ F

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[スチール] SCM435	SCM435	四三酸化鉄皮膜	あり	焼入硬度 46～50HRC	10	6 ～ 18	10 ～ 30	SCM435	四三酸化鉄皮膜	10	1個
[スチール] SCM435	SCM435	四三酸化鉄皮膜	あり	焼入硬度 46～50HRC	13	8 ～ 24	10 ～ 32	SCM435	四三酸化鉄皮膜	10	1個
[スチール] SCM435	SCM435	四三酸化鉄皮膜	あり	焼入硬度 46～50HRC	17	8 ～ 24	15 ～ 50	SCM435	四三酸化鉄皮膜	10	1個
[スチール] SCM435	SCM435	四三酸化鉄皮膜	あり	焼入硬度 46～50HRC	19	8 ～ 24	15 ～ 50	SCM435	四三酸化鉄皮膜	10	1個
[スチール] SCM435	SCM435	硬質クロムメッキ	あり	焼入硬度 46～50HRC メッキ硬度 750HV～	10	6 ～ 18	10 ～ 30	SCM435	硬質クロムメッキ	10	1個
[スチール] SCM435	SCM435	硬質クロムメッキ	あり	焼入硬度 46～50HRC メッキ硬度 750HV～	13	8 ～ 24	10 ～ 32	SCM435	硬質クロムメッキ	10	1個
[スチール] SCM435	SCM435	硬質クロムメッキ	あり	焼入硬度 46～50HRC メッキ硬度 750HV～	17	8 ～ 24	15 ～ 50	SCM435	硬質クロムメッキ	10	1個
[スチール] SCM435	SCM435	硬質クロムメッキ	あり	焼入硬度 46～50HRC メッキ硬度 750HV～	19	8 ～ 24	15 ～ 50	SCM435	硬質クロムメッキ	10	1個
[スチール] SCM435	SCM435	なし	あり	焼入硬度 46～50HRC	10	6 ～ 18	10 ～ 30	SCM435	-	10	1個
[スチール] SCM435	SCM435	なし	あり	焼入硬度 46～50HRC	13	8 ～ 24	10 ～ 32	SCM435	-	10	1個
[スチール] SCM435	SCM435	なし	あり	焼入硬度 46～50HRC	17	8 ～ 24	15 ～ 50	SCM435	-	10	1個
[スチール] SCM435	SCM435	なし	あり	焼入硬度 46～50HRC	19	8 ～ 24	15 ～ 50	SCM435	-	10	1個
[ステンレス] SUS304	SUS304	なし	なし	なし	10	6 ～ 18	10 ～ 30	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	なし	なし	13	8 ～ 24	10 ～ 32	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	なし	なし	17	8 ～ 24	15 ～ 50	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	なし	なし	19	8 ～ 24	15 ～ 50	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	SL-SJPTU10
- ( - )	2日目	SL-SJPTU13
- ( - )	2日目	SL-SJPTU17
- ( - )	2日目	SL-SJPTU19

基本情報

【特長】ワーク自重によるたわみを支えます。緩み止めには、ナットをご利用ください。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～100	101～200	201〜
値引率	基準単価	5%	10%	23%	23%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●JPTU・BJPTU・SJPTU

日目出荷

●HJPTU・JPTUC

日目出荷

●2日目・3日目共通

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]HJPTUはストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

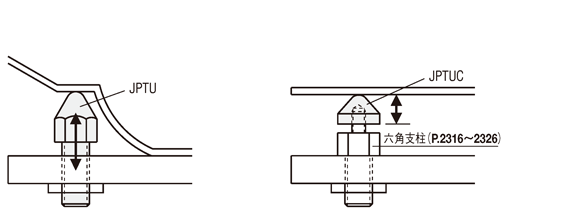

使用例

ワーク自重によるたわみを支えます。
緩み止めには、ナットをご利用ください。

ワーク自重によるたわみを支えます。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
