ミスミ

治具用位置決めピン　並級ツバなしタイプ　おねじタイプ

カタログ |P.1-1817

通常単価(税別): -

税込単価: -

通常出荷日：2日目～10日目

P寸公差 0－0.05、同軸度0.03または0.05の並級商品です。

55.0

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

通常出荷日：2 日目～

よく一緒に見られています

ミスミ

治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ

通常出荷日：2 日目～

未確定：候補が54型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

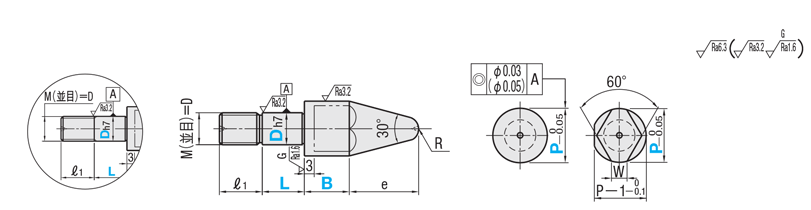

外形図

※1
ディコート処理品・
TiCN処理品のねじ部形状

(丸)

(ダイヤ)

※1

[ ! ]e=P/2÷tan15°+R-(R÷sin15°) 参考：sin15°≒0.259 tan15°≒0.267
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。
[ ! ]ディコート処理品・TiCN処理品の同軸度は（）の精度となり、ねじ部形状が ※1 となります。
[ ! ]ディコート処理品・TiCN処理品はセンター穴がつきません。

[ ! ]締付トルク（参考値）はディコート処理品・TiCN処理品は強度区分：8.8、その他が強度区分：10.9です。
なお、ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

Type		[ M ]材質	[ H ]硬度	[ S ]表面処理
ELNNA	丸	SCM435	焼入 35〜40HRC	‐
ELNND	ダイヤ
TELNNA	丸	SCM415	浸炭焼入 55HRC〜 (深度0.7〜0.8)
TELNND	ダイヤ
R-LNNA	丸	SCM435	35～40HRC (表面750HV～)	硬質クロムメッキ
R-LNND	ダイヤ
D-LNNA	丸	SKD11相当	55HRC～ (表面3000HV)	ディコート^®処理
D-LNND	ダイヤ
H-LNNA	丸		55HRC～ (表面3000HV)	TiCN処理
H-LNND	ダイヤ

締付トルク表

ねじの呼び	8.8
	降伏荷重	初期締結力	締付トルク
	N｛kgf｝	N｛kgf｝	N ・cm｛kgf・cm｝
M6	12867 ｛1313｝	9006 ｛919｝	784｛80｝
M8	23422 ｛2390｝	16395 ｛1673｝	1911｛195｝
M10	37113 ｛3787｝	25980 ｛2651｝	3783｛386｝
M12	53949 ｛5505｝	37759 ｛3853｝	6605｛674｝
M16	100470 ｛10252｝	70325 ｛7176｝	16366｛1670｝
M20	161592 ｛16489｝	113112 ｛11542｝	32928｛3360｝

ねじの呼び	10.9
	降伏荷重	初期締結力	締付トルク
	N｛kgf｝	N｛kgf｝	N ・cm｛kgf・cm｝
M6	18894 ｛1928｝	13220 ｛1349｝	1156｛118｝
M8	34398 ｛3510｝	24079 ｛2457｝	2803｛286｝
M10	54508 ｛5562｝	38161 ｛3894｝	5557｛567｝
M12	79223 ｛8084｝	55458 ｛5659｝	9702｛990｝
M16	147549 ｛15056｝	103282 ｛10539｝	24108｛2460｝
M20	230261 ｛23496｝	161181 ｛16447｝	46942｛4790｝

[ ! ]締付条件：トルクレンチ使用（表面油潤滑トルク係数k＝0.17 締付係数Q＝1.4）
本表は株式会社極東製作所のカタログから抜粋し、編集したものです。
トルク係数は使用条件により変わります。およその目安として参考ください。

[ ! ]その他、ボルト強度の技術データは>>こちら

規格表

型式		−	P	−	B	−	L

Type	D
ELNNA	10	−	P12.0	−	B10	−	L8	(おねじタイプ)

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				P 指定 0.1mm単位	B 指定 1mm単位	L 選択							ℓ₁	R	W	￥基準単価
Type		D_h7														ELNNA	ELNND	TELNNA	TELNND	R-LNNA	R-LNND	D-LNNA	D-LNND	H-LNNA	H-LNND
丸	ダイヤ	D_h7														ELNNA	ELNND	TELNNA	TELNND	R-LNNA	R-LNND	D-LNNA	D-LNND	H-LNNA	H-LNND
ELNNA TELNNA R-LNNA D-LNNA H-LNNA	ELNND TELNND R-LNND D-LNND H-LNND	6	0 －0.012	8.0～12.0	[ ! ] 2〜30	5	8	10					6	3	3	540	700	810	980	1,060	1,230	2,500	3,240	-	-
		8	0 －0.015	10.0～16.0		5	8	10	12	15			10	4	3.5	710	930	990	1,210	1,240	1,460	2,700	3,510	-	-
		10		12.0～20.0		(5)	(8)	10	12	15			12	4	4	990	1,290	1,260	1,550	1,510	1,820	2,980	3,890	2,770	3,680
		10T		12.0～20.0		(5)	(8)	10	12	15			15	5	5	990	1,290	1,260	1,550	1,510	1,820	2,980	3,890	2,770	3,680
		12	0 －0.018	14.0～25.0			(8)	10	12	15	18		15	6	6	1,260	1,640	1,520	1,900	1,790	2,160	3,270	4,240	3,060	4,030
		16	0 －0.018	18.0～32.0				(10)	12	15	18	20	18	8	8	1,520	1,980	1,800	2,260	-	-	-	-	-	-
		20	0 －0.021	22.0～35.0					12	15	18	20	22	8	9	1,960	2,420	2,360	2,970	-	-	-	-	-	-

[ NG ]（　）のL寸サイズはダイヤ形状・ディコート^®処理・TiCN処理適用不可
[ ! ]デイコート処理品・TiCN処理品とダイヤ形状はB寸5mm〜の指定となります。

追加工

追加工コード	追加工内容		適用条件	指定例	\/1Code
MK	摩耗溝追加工	B寸部に4カ所溝を掘ります。溝の減り具合を見る事で摩耗管理がしやすくなります。溝深さ：0.2mm（±0.05mm）溝形状：V溝（90°）	[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用 [ ! ]B≧4のとき適用	ELNNA6-P8.0-B14-L5-MK	300
KC	廻り止め位置変更	規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。	[ ! ]ダイヤ形状のみ適用	ELNND8-P12.5-B15-L8-KC	200
KD	廻り止め加工	一面加工を行います。	[ ! ]丸形状のみ適用	ELNNA6-P8.0-B14-L5-KD	200
MC	ねじ径変更	ねじ径を変更します。指定方法：MC8	[ ! ]D/3≦M＜D、Mmin3 [ ! ]おねじタイプのみ適用	TELNNA10-P13.2-B12-L10-MC8	200
FC	ねじ部長さ変更	ねじ部長さを変更します。指定方法：FC15	FC=1mm単位指定 D6～10 ：M≦FC≦Mx3 D12・16：M≦FC≦Mx2.5 D20 ：M≦FC≦Mx2 [ ! ]おねじタイプのみ適用 [ NG ]ディコート^®・TiCN処理品適用不可	TELNNA10-P13.2-B12-L10-FC15	300
RC	先端部角度変更	先端角度を変更します。選択：60°、90°、120° 指定方法：RC60	ー	ELNNA6-P8.0-B14-L5-RC60	200

[ ! ]追加工で指定できない仕様をご希望の場合はカタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

型番リスト

表示件数

型番

D-LNNA6-P[8-12/0.1]-B[5-30/1]-L[5,8,10]

D-LNNA8-P[10-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

D-LNNA10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

D-LNNA10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

D-LNNA12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

D-LNND6-P[8-12/0.1]-B[5-30/1]-L[5,8,10]

D-LNND8-P[10-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

D-LNND10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

D-LNND10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

D-LNND12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

ELNNA6-P[8-12/0.1]-B[2-30/1]-L[5,8,10]

ELNNA8-P[10-16/0.1]-B[2-30/1]-L[5,8,10,12,15]

ELNNA10-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

ELNNA10T-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

ELNNA12-P[14-25/0.1]-B[2-30/1]-L[8,10,12,15,18]

ELNNA16-P[18-32/0.1]-B[2-30/1]-L[10,12,15,18,20]

ELNNA20-P[22-35/0.1]-B[2-30/1]-L[12,15,18,20]

ELNND6-P[8-12/0.1]-B[5-30/1]-L[5,8,10]

ELNND8-P[10-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

ELNND10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

ELNND10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

ELNND12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

ELNND16-P[18-32/0.1]-B[5-30/1]-L[12,15,18,20]

ELNND20-P[22-35/0.1]-B[5-30/1]-L[12,15,18,20]

H-LNNA10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

H-LNNA10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

H-LNNA12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

H-LNND10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

H-LNND10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

H-LNND12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

R-LNNA6-P[8-12/0.1]-B[2-30/1]-L[5,8,10]

R-LNNA8-P[10-16/0.1]-B[2-30/1]-L[5,8,10,12,15]

R-LNNA10-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

R-LNNA10T-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

R-LNNA12-P[14-25/0.1]-B[2-30/1]-L[8,10,12,15,18]

R-LNND6-P[8-12/0.1]-B[5-30/1]-L[5,8,10]

R-LNND8-P[10-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

R-LNND10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

R-LNND10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

R-LNND12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

TELNNA6-P[8-12/0.1]-B[2-30/1]-L[5,8,10]

TELNNA8-P[10-16/0.1]-B[2-30/1]-L[5,8,10,12,15]

TELNNA10-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

TELNNA10T-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

TELNNA12-P[14-25/0.1]-B[2-30/1]-L[8,10,12,15,18]

TELNNA16-P[18-32/0.1]-B[2-30/1]-L[10,12,15,18,20]

TELNNA20-P[22-35/0.1]-B[2-30/1]-L[12,15,18,20]

TELNND6-P[8-12/0.1]-B[5-30/1]-L[5,8,10]

TELNND8-P[10-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

TELNND10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

TELNND10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

TELNND12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

TELNND16-P[18-32/0.1]-B[5-30/1]-L[12,15,18,20]

TELNND20-P[22-35/0.1]-B[5-30/1]-L[12,15,18,20]

導入側先端形状

材質

取付側外径 D

(φ)

熱処理

同軸度

導入側外径 P

(φ)

取付部長さ L

(mm)

位置決め部長さ B

(mm)

表面処理

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

丸

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

8 ～ 12

5 ～ 10

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

10 ～ 16

5 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

[スチール] SKD11相当

10T

ズブ焼入

並級 φ0.05(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

14 ～ 25

10 ～ 18

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

8 ～ 12

5 ～ 10

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

10 ～ 16

5 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

[スチール] SKD11相当

10T

ズブ焼入

並級 φ0.05(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

14 ～ 25

10 ～ 18

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

[スチール] SCM435

ズブ焼入

並級 φ0.03

8 ～ 12

5 ～ 10

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

並級 φ0.03

10 ～ 16

5 ～ 15

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

並級 φ0.03

12 ～ 20

5 ～ 15

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

12 ～ 20

5 ～ 15

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

並級 φ0.03

14 ～ 25

8 ～ 18

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

並級 φ0.03

18 ～ 32

10 ～ 20

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

並級 φ0.03

22 ～ 35

12 ～ 20

2 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

並級 φ0.03

8 ～ 12

5 ～ 10

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

並級 φ0.03

10 ～ 16

5 ～ 15

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

並級 φ0.03

12 ～ 20

10 ～ 15

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

12 ～ 20

10 ～ 15

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

並級 φ0.03

14 ～ 25

10 ～ 18

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

並級 φ0.03

18 ～ 32

12 ～ 20

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

並級 φ0.03

22 ～ 35

12 ～ 20

5 ～ 30

なし

SCM435

1個

丸

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

TiCN処理

SKD11相当

TiCN処理

1個

丸

[スチール] SKD11相当

10T

ズブ焼入

並級 φ0.05(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

TiCN処理

SKD11相当

TiCN処理

1個

丸

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

14 ～ 25

10 ～ 18

5 ～ 30

TiCN処理

SKD11相当

TiCN処理

1個

ダイヤ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

TiCN処理

SKD11相当

TiCN処理

1個

ダイヤ

[スチール] SKD11相当

10T

ズブ焼入

並級 φ0.05(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

TiCN処理

SKD11相当

TiCN処理

1個

ダイヤ

[スチール] SKD11相当

ズブ焼入

並級 φ0.05(表面処理あり)

14 ～ 25

10 ～ 18

5 ～ 30

TiCN処理

SKD11相当

TiCN処理

1個

丸

[スチール] SCM435

ズブ焼入

並級 φ0.03

8 ～ 12

5 ～ 10

2 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

丸

[スチール] SCM435

ズブ焼入

並級 φ0.03

10 ～ 16

5 ～ 15

2 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

丸

[スチール] SCM435

ズブ焼入

並級 φ0.03

12 ～ 20

5 ～ 15

2 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

丸

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

12 ～ 20

5 ～ 15

2 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

丸

[スチール] SCM435

ズブ焼入

並級 φ0.03

14 ～ 25

8 ～ 18

2 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

ダイヤ

[スチール] SCM435

ズブ焼入

並級 φ0.03

8 ～ 12

5 ～ 10

5 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

ダイヤ

[スチール] SCM435

ズブ焼入

並級 φ0.03

10 ～ 16

5 ～ 15

5 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

ダイヤ

[スチール] SCM435

ズブ焼入

並級 φ0.03

12 ～ 20

10 ～ 15

5 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

ダイヤ

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

12 ～ 20

10 ～ 15

5 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

ダイヤ

[スチール] SCM435

ズブ焼入

並級 φ0.03

14 ～ 25

10 ～ 18

5 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

丸

[スチール] SCM415

浸炭焼入

並級 φ0.03

8 ～ 12

5 ～ 10

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

浸炭焼入

並級 φ0.03

10 ～ 16

5 ～ 15

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

浸炭焼入

並級 φ0.03

12 ～ 20

5 ～ 15

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

10T

浸炭焼入

並級 φ0.03

12 ～ 20

5 ～ 15

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

浸炭焼入

並級 φ0.03

14 ～ 25

8 ～ 18

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

浸炭焼入

並級 φ0.03

18 ～ 32

10 ～ 20

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

浸炭焼入

並級 φ0.03

22 ～ 35

12 ～ 20

2 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

並級 φ0.03

8 ～ 12

5 ～ 10

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

並級 φ0.03

10 ～ 16

5 ～ 15

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

並級 φ0.03

12 ～ 20

10 ～ 15

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

10T

浸炭焼入

並級 φ0.03

12 ～ 20

10 ～ 15

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

並級 φ0.03

14 ～ 25

10 ～ 18

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

並級 φ0.03

18 ～ 32

12 ～ 20

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

並級 φ0.03

22 ～ 35

12 ～ 20

5 ～ 30

なし

SCM415

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

P寸公差 0－0.05、同軸度0.03または0.05の並級商品です。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦焼入品・TiCN品

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦浸炭焼入品・硬質クロム品

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦ディコート^®処理品

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	25%	お見積り
出荷日	通常				＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

●焼入

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

●浸炭焼入・硬質クロムメッキ

日目出荷

●ディコート^®処理

日目出荷

				ご注文締切
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

●TiCN処理

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ
ワークがひっかからないよう、従来より研磨逃げ溝を小さくしました。
ミスミ
治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ
先端形状の選択が可能なタイプです。
ミスミ
治具用高さ受けピン　おねじ
高さ方向と水平方向のワークの位置決めが可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

治具用位置決めピン　並級ツバなしタイプ　おねじタイプのレビュー

5平均満足度：5.04件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

治具に使用しています

満足度：5.02022/02/09

当社で設計を含めて製作を依頼された治具の位置決め用に使用しています。治具製作時にはゼロゼロで製作していても、実際に使用す...もっと読む

0人が参考にしています。

位置決めピン

満足度：5.02021/03/26

治具の位置決めピンとして使用しました。丸とダイヤ形、硬質クロムメッキがあるのが有難い。

0人が参考にしています。

基準ピンはミスミですね

満足度：5.02020/03/03

基準ピンは必ずミスミに発注しております。精度、納期共に申し分ありません。

0人が参考にしています。

お客様の要望により

満足度：5.02019/12/28

お客様の要望により納品先の希望により選定しました。普段使っている物とそれほど違いなく性能も十分です。

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品治具用位置決めピン　並級ツバなしタイプ　おねじタイプ	治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ	治具用位置決めピン　並級ツバ付タイプ　おねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　おねじタイプ	治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	2日目〜	6日目	2日目〜	6日目
特性・用途	該当なし	該当なし	該当なし	クリーン洗浄	該当なし	クリーン洗浄
基本形状	治具ピンツバ無	治具ピンツバ無	治具ピンツバ付	治具ピンツバ無	治具ピンツバ付	治具ピンツバ無
導入側先端タイプ	先端R（B形状）	先端R（B形状）	先端R（B形状）	先端R（B形状）	先端R（B形状）	先端R（B形状）
取付側形状	おねじ	全周溝（止めねじ）	おねじ	おねじ	全周溝（止めねじ）	全周溝（止めねじ）
導入側公差	並級 0/-0.05	並級 0/-0.05	並級 0/-0.05	並級 0/-0.05	並級 0/-0.05	並級 0/-0.05

よく一緒に購入される商品

ミスミ
治具用位置決めピン　並級ツバ付タイプ　お…4.4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
キャッチヤー　Ｖ溝タイプ　　フラットボト…3.5
通常価格(税別) : 2,710円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ヒンジピン　ツバ付ナット止めタイプ4.4
通常価格(税別) : 240円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
イケール　－鋳鉄　寸法固定タイプ－4.5
通常価格(税別) : 2,510円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
溶接治具用シム調整用基準ブロック　Ｌ型タ…0
通常価格(税別) : 7,400円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
無給油ワッシャ皿ボルトタイプ/低頭ボル…4.2
通常価格(税別) : 540円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
簡易リニアロック4
通常価格(税別) : 550円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
絶縁ノックピン4.2
通常価格(税別) : 488円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
無給油ブッシュ　銅合金　スタンダード内径…4.5
通常価格(税別) : 400円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

溶接用位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

導入側先端形状

材質

取付側外径 D(φ)

熱処理

同軸度

導入側外径 P(φ)

取付部長さ L(mm)

位置決め部長さ B(mm)

表面処理

タイプ

CAD

出荷日

治具用位置決めピン 並級ツバなしタイプ おねじタイプ

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

溶接用位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

治具用位置決めピン　並級ツバなしタイプ　おねじタイプ

この商品に関連するミスミユニット事例その他の事例を探す
