本商品の使用例
ワーク押さえピン（プッシュピン） －小頭タイプー
規格・仕様：
- 大口分納
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が14型番あります。

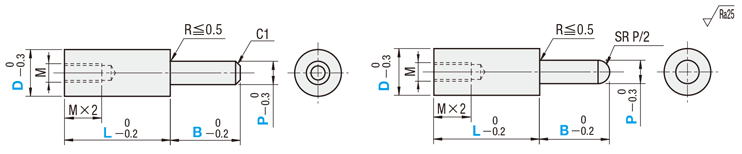

外形図・規格表
PPFS (フラットタイプ)
PPRS (球面タイプ)
[ ! ]L＜20の時、ねじ部長さはM×1.5となります。
[ M ]材質 ポリアセタール（白）
使用雰囲気温度 －45〜95℃
使用雰囲気温度 －45〜95℃
規格表
■ストレートタイプ
■小頭タイプ
| 型式 | − | L | − | E | − | A |
| PPFJ10 | − | 40.0 | ||||
| PPTJ12 | − | 40.0 | − | E10 | − | A5 |
| 型式 | − | P | − | L | − | B |
| PPFS6 | − | P3.0 | − | L50.5 | − | B10.5 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P 指定0.5mm単位 | L 指定0.5mm単位 | B 指定0.5mm単位 | M (並目) | ￥基準単価 | ||
| Type | D | L10.0〜59.5 | L60.0〜100.0 | ||||
| (フラットタイプ) PPFS | 6 | 3.0〜6.0 | 10.0〜100.0 | 3.0〜20.0 [ ! ]B≧P/2＋1 | 3 | 920 | 1,010 |
| 8 | 4.0〜8.0 | 11.0〜100.0 | 4 | 1,010 | 1,100 | ||
| 10 | 5.0〜10.0 | 1,100 | 1,220 | ||||
| (球面タイプ) PPRS | 12 | 6.0〜12.0 | 13.0〜100.0 | 5 | 1,270 | 1,420 | |
| 15 | 8.0〜15.0 | 14.0〜100.0 | 6 | 1,460 | 1,680 | ||
| 20 | 10.0〜20.0 | 1,640 | 1,900 | ||||
| 25 | 13.0〜25.0 | 1,820 | 2,090 | ||||
追加工
| 5 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||||||||||||||||
| HSC | ネジインサートを挿入 | M部にネジインサート加工を追加します。 D6:M3 D8～10：M4 D12：M5 D15～25：M6 | PPFS10-P6.0-40.0-B6-HSC | 500 | |||||||||||||||||||
| SC | 2面幅加工を追加 | SC：指定1mm単位 [ ! ]SC+ℓ+D/2≦L [ ! ]SC＞M×3
| PPFS10-P6.0-40.0-B6-SC15 | 400 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
基盤等をワーク抑えるワーク押さえ用の小頭ピンです。樹脂のため傷防止が可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。[ ! ]標準対応大口以上はストーク対応なし
[ ! ]2日目出荷品は（ ）内納期となります。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～99 | 100～200 | 201〜 |
| 値引率 | 基準価格 | 5% | 10% | 18% | 18% | お見積り |
| 出荷日 | 通常 | ＋7日(＋8日) | ||||
[ ! ]2日目出荷品は（ ）内納期となります。
概要・仕様
使用例
商品担当おすすめ
ワーク押さえピン（プッシュピン） －小頭タイプーのレビュー
位置決め
5
5.02022/08/25
検査部品の位置決めに使用。傷つき防止。選択肢の中から見つけています
0人が参考にしています。
位置決めピンとして使用
4
4.02021/11/10
製品に使用しています。本品の本来の使用用途とは異なるとは思いますが、樹脂製の位置決めピンのサイズや種類がほとんどなく、本...もっと読む
0人が参考にしています。
治具の位置決め用に
5
5.02021/10/05
製品制作の治具を製造しておりますが、使用しているロッドに方向性があり、固定時の位置決めに使用しました。
樹脂なので製品に...もっと読む
0人が参考にしています。
治工具製作
5
5.02021/01/02
治工具の部品として使用してます。細かい設定もでき、ネジも切ってあるので使用しやすいです。
0人が参考にしています。
製品のロック
3
3.02020/01/30
シリンダーの先端に付けて製品を固定するロックとして使っています。
0人が参考にしています。
