小径位置決めピン ツバ付・圧入タイプ

小径位置決めピン ツバ付・圧入タイプ

ご注意

  • SUS304よりもお安く高耐食な新材質（SUS316L）タイプを2025年8月より発売しました。
    新材質の商品ページはこちら
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

回転ユニット直動操作タイプ

高耐食材質×低価格
新登場！
(小径)位置決めピン

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が320型番あります。
数量：

外形図・規格表

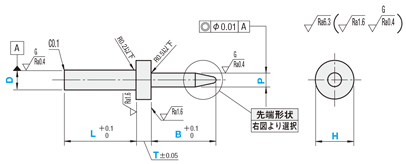

小径位置決めピン　ツバ付・圧入タイプ:関連画像
先端形状選択
フラット SF
小径位置決めピン　ツバ付・圧入タイプ:関連画像		テーパR ST
小径位置決めピン　ツバ付・圧入タイプ:関連画像
球面 SP
小径位置決めピン　ツバ付・圧入タイプ:関連画像		テーパ SX
小径位置決めピン　ツバ付・圧入タイプ:関連画像
[ ! ]SUS304は研磨無しの場合がございます。
[ M ]材質[ H ]硬度Type
公差固定公差選択
フラット球面テーパRテーパフラット球面テーパRテーパ
SK95(SK4)相当50～58HRCSFSSTSPSSTSTSSTSXSSTSFPSTSPPSTSTPSTSXPST
SUS304−SFSSSSPSSSSTSSSSXSSSSFPSSSPPSSSTPSSSXPSS

規格表

型式−L−P−B−H−T−E
SXSSS4−L10.0−P6.2−B5.0−H8.0−T3.0−E3.0
SPPSTPP2−L8.0−P2.0−B4.0−H3.5−T5.0
■公差固定タイプ

型式DD寸公差
m6		L
指定0.5mm単位		P
指定0.1mm単位		P寸
公差		B
指定0.5mm単位		H
指定0.1mm単位		Ｔ
指定0.5mm単位		E
指定0.5mm単位
(テーパ形状のみ)		R
フラット
SFSST
SFSSS		球面
SPSST
SPSSS		テーパR
STSST
STSSS		テーパ
SXSST
SXSSS		1＋0.008
＋0.002		2.0～5.01.0～2.90
−0.01		1.0～10.01.1～3.01.0～10.00.5～5.00.2
24.0～10.01.0～4.01.0～30.02.1～7.01.0～20.00.2
36.0～10.01.5～6.03.1～8.00.3
4＋0.012
＋0.004		8.0～10.02.0～7.04.1～9.00.4

[ ! ]P＜H [ ! ]D＜H [ ! ]球面の場合、Bー1≧P/2 [ ! ]テーパRの場合、Bー1≧1.85Pー2.75R [ ! ]テーパの場合、B≧E＋1　P≧E

■公差選択タイプ

型式L
指定0.1mm単位		P
指定0.01mm単位		B
指定0.1mm単位		H
指定0.01mm単位		Ｔ
指定0.1mm単位		E
指定0.5mm単位
(テーパ形状のみ)		R
TYPED公差選択P公差選択D
フラット
SFPST
SFPSS		球面
SPPST
SPPSS		テーパR
STPST
STPSS		テーパ
SXPST
SXPSS		P ＋0.005
 0
Q ±0.002
R  0
−0.005		P ＋0.005
 0
Q ±0.002
R  0
−0.005		12.0～5.01.00～2.901.0～10.01.10～3.001.0～10.00.5～5.00.2
24.0～10.01.00～4.001.0～30.02.10～7.001.0～20.00.2
36.0～10.01.50～6.003.10～8.000.3
48.0～10.02.00～7.004.10～9.000.4

[ ! ]P＜H [ ! ]D＜H [ ! ]球面の場合、Bー1≧P/2 [ ! ]テーパRの場合、Bー1≧1.85Pー2.75R [ ! ]テーパの場合、B≧E＋1　P≧E

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
GDC導入部加工を追加
小径位置決めピン　ツバ付・圧入タイプ:関連画像		導入部を追加します。
[ ! ]D≧3、L≧8.0に適用		SFSST3-L8.0-P3.0-B6.0-H5.0-T2.0-GDC200
CCC面取りサイズを変更
小径位置決めピン　ツバ付・圧入タイプ:関連画像		D寸部C面取り0.1を0.3に変更します。
[ ! ]D≧2に適用
[ NG ]GDCとCCとの併用不可		SFSST3-L8.0-P3.0-B6.0-H5.0-T2.0-CC200

型番リスト
