位置決めピン －大径ボルト固定タイプ－
規格・仕様：
- 大口分納
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。

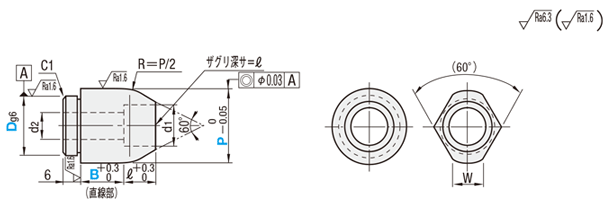

外形図・規格表
(丸)
(ダイヤ)
| [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 形状 | Type | |
| B寸選択 | B寸指定 | ||||
| SCM435 | − | 焼入硬度 35〜40HRC | 丸 | LBNA | LBNFA |
| ダイヤ | LBND | − | |||
規格表
| 型式 | − | P | − | B | − | G | |
| LPZ5 JPMA15 LBNA20 | − − | P16.00 P30.0 | − − | B25.5 B10 | − | G15 | (ボルト止めタイプ) (インロータイプ) (大径ボルト固定タイプ) |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]D寸16はLBNAとLBNDのみ適用となります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P 指定0.1mm単位 | B | ℓ | W | d1 | d2 | 適用 ボルト | ￥基準単価 | |||||
| Type | Dg6 | 選択 | 指定1mm単位 | LBNA | LBND | LBNFA | |||||||
| LBNA(丸) LBND(ダイヤ) LBNFA(丸) | 16 | －0.006 －0.017 | 22.0〜24.9 | 5 10 15 20 | − | 7.5 | 7 | 11 | 6.6 | M6 | 1,750 | 2,770 | - |
| 20 | －0.007 －0.020 | 25.0〜29.9 | 5〜20 | 11 | 10 | 14 | 9 | M8 | 1,940 | 3,080 | 2,870 | ||
| 30.0〜37.9 | 13 | 17.5 | 11 | M10 | 2,130 | 3,370 | 3,150 | ||||||
| 38.0〜39.9 | 16 | 12 | 20 | 14 | M12 | 2,350 | 3,710 | 3,470 | |||||
| 40.0〜49.9 | 20 | 16 | 2,580 | 4,100 | 3,810 | ||||||||
| 50.0〜59.9 | 25 | 20 | 2,860 | 4,490 | 4,200 | ||||||||
| 30 | 60.0〜80.0 | 35 | 28 | 3,130 | 4,950 | 4,620 | |||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
ピン本体をボルトで固定するタイプです。導入部の上からボルトを締められるのでねじが使用できない箇所でも使用できます。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101〜 |
| 値引率 | 基準単価 | 5% | 10% | 23% | お見積り |
| 出荷日 | 通常 | ||||
概要・仕様
使用例
商品担当おすすめ
位置決めピン －大径ボルト固定タイプ－のレビュー
治具
4
4.02022/11/10
この商品は自社で使用している組付け用の治具に採用しています。使い心地としては悪くないレベルだと思います。位置決めピンがボ...もっと読む
0人が参考にしています。
装置の位置決めに
5
5.02019/06/06
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
0人が参考にしています。
プレス金型部品
4
4.02018/06/14
LBNAについて、D寸法の長さ指定が出来たりP寸法部にラップの追加工があれば尚良い
0人が参考にしています。
