位置決めピンホルダー 二面幅タイプ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
位置決めピン止めねじタイプやめねじタイプと組み合わせて使用することで、より高い位置でも位置決めが可能で...
詳細を確認- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

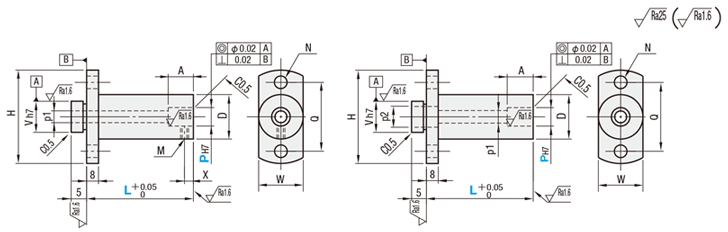

外形図・規格表
●止めねじ固定
●ボルト固定
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差は除く。
| [ M ]材質 | [ S ]表面処理 | 止めねじ固定 | ボルト固定 |
| S45C相当 | 四三酸化鉄皮膜 | LPHT | LPHB |
規格表
| 型式 | − | L |
| LPHT8 | − | L30.0 |
■止めねじ固定・ボルト固定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊位置決めピンと併用の場合は、位置決めピンのL寸（首下長さ）≦A寸（上記）にてご使用ください。 ＊P＝6、L＞100のp1は5、P＝8、10、12、L＞100のp1は7となります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定0.1mm単位 | D | V | ＊p1 | p2 | ＊A | M (並目) | X | N | Q | H | W | ￥基準単価 | |||
| Type | P | 最短L〜100.0 | L100.1〜150.0 | L150.1〜200.0 | ||||||||||||
| (止めねじ固定) LPHT (ボルト固定) LPHB | 6 | 20.0〜150.0 | 12 | 12 | 3.5 | 6.5 | 10 | M3 | 4.5 | 4.5 | 30 | 39 | 13 | 3,700 | 4,810 | - |
| 8 | 25.0〜150.0 | 15 | 15 | 5.5 | 9.5 | 15 | M4 | 5 | 16 | 3,780 | 4,910 | - | ||||
| 10 | 30.0〜150.0 | 17 | 16 | 7 | 5.5 | 34 | 44 | 18 | 3,830 | 4,990 | - | |||||
| 12 | 18 | 20 | 19 | 3,890 | 5,160 | - | ||||||||||
| 13 | 40.0〜150.0 | 20 | 20 | 9 | 14 | 22 | 43 | 53 | 21 | 4,620 | 5,590 | - | ||||
| 16 | 27 | 24 | 6.5 | 28 | 4,730 | 5,670 | - | |||||||||
| 20 | 45.0〜200.0 | 32 | 32 | 49 | 63 | 33 | 4,830 | 5,780 | 6,090 | |||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
位置決めピン止めねじタイプやめねじタイプと組み合わせて使用することで、より高い位置でも位置決めが可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]P寸6〜12でL＞100の場合、20コ以上はお見積り
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 23% | お見積り |
| 出荷日 | 通常 | ||||
[ ! ]P寸6〜12でL＞100の場合、20コ以上はお見積り
概要・仕様
使用例
商品担当おすすめ
位置決めピンホルダー 二面幅タイプのレビュー
治具
5
5.02022/08/03
この商品は自社内で製品を固定するための治具（ピンホルダー）として活用しています。以前から使っているものですので、使い勝手...もっと読む
0人が参考にしています。
装置の位置決めに
5
5.02019/07/11
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
0人が参考にしています。
