位置決めピンホルダー スタンダードタイプ
規格・仕様：
- 大口分納
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が14型番あります。

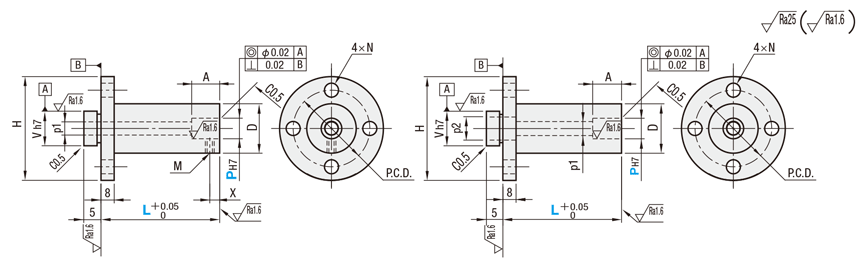

外形図・規格表
●止めねじ固定
●ボルト固定
| [ M ]材質 | [ S ]表面処理 | 止めねじ固定 | ボルト固定 |
| S45C相当 | 四三酸化鉄皮膜 | M−LPHT | M−LPHB |
規格表
| 型式 | − | L |
| LPHT8 | − | L30.0 |
■止めねじ固定・ボルト固定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊位置決めピンと併用の場合は、位置決めピンのL寸（首下長さ）≦A寸（上記）にてご使用ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定0.1mm単位 | D | V | p1 | p2 | ＊A | M (並目) | X | N | P.C.D. | H | ￥基準単価 | |||
| Type | P | 最短L〜100.0 | L100.1〜150.0 | L150.1〜200.0 | |||||||||||
| (止めねじ固定) M−LPHT (ボルト固定) M−LPHB | 6 | 20.0〜100.0 | 12 | 12 | 3.5 | 6.5 | 10 | M3 | 4.5 | 4.5 | 30 | 39 | 3,280 | - | - |
| 8 | 25.0〜100.0 | 15 | 15 | 5.5 | 9.5 | 15 | M4 | 5 | 3,360 | - | - | ||||
| 10 | 30.0〜100.0 | 17 | 16 | 7 | 5.5 | 34 | 44 | 3,410 | - | - | |||||
| 12 | 18 | 20 | 3,470 | - | - | ||||||||||
| 13 | 40.0〜150.0 | 20 | 20 | 9 | 14 | 22 | 43 | 53 | 4,200 | 5,170 | - | ||||
| 16 | 27 | 24 | 6.5 | 4,310 | 5,250 | - | |||||||||
| 20 | 45.0〜200.0 | 32 | 32 | 49 | 63 | 4,410 | 5,360 | 5,670 | |||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
位置決めピン止めねじタイプやめねじタイプと組み合わせて使用することで、より高い位置でも位置決めが可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]P寸6〜12でL＞100の場合、20コ以上はお見積り
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 23% | お見積り |
| 出荷日 | 通常 | ||||
[ ! ]P寸6〜12でL＞100の場合、20コ以上はお見積り
概要・仕様
