高さ調整ピン 丸・二面幅 めねじタイプ
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

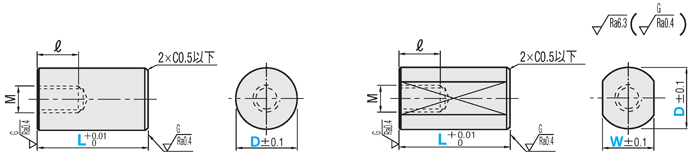

外形図・規格表
| [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 丸 | 二面幅 |
| SKS3相当 | − | 焼入硬度 60～63HRC | JPHUF | JPHUW |
| 四三酸化鉄皮膜 | 焼入硬度 60～63HRC | BJPHUF | BJPHUW | |
| 硬質クロムメッキ | 焼入硬度 50～55HRC メッキ硬度 750HV～ | HJPHUF | HJPHUW | |
| SUS304 | − | − | − | SJPHUW |
| SUS440Cまたは 13Crステンレス | − | 焼入硬度 50～55HRC | − | CJPHUW |
規格表
| 型式 | − | L | − | W | |
| ◦丸・二面幅 めねじ | |||||
| (丸) | JPHUF6 | − | 20.00 | ||
| (二面幅) | BJPHUW10 | − | 17.00 | − | W8 |
| 型式 | L | W | M | ＊締付トルク | ℓ | ||
| Type | D | 指定0.01mm単位 | 指定1mm単位 | (並目) | N・cm | ||
| ＜丸＞ | ＜二面幅＞ | 6 | 12.00〜30.00 | − | M3 | 98 | 5 |
| JPHUF | JPHUW | 8 | 16.00〜30.00 | − | M5 | 461 | 8 |
| BJPHUF | BJPHUW | 10 | 16.00〜50.00 | 8〜 9 | |||
| HJPHUF | HJPHUW | 12 | 16.00〜50.00 | 8〜11 | |||
| SJPHUW | 16 | 22.00〜50.00 | 11〜15 | M8 | 1911 | 12 | |
| CJPHUW | 20 | 22.00〜50.00 | 11〜19 | ||||
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照） ゆるみ止め剤もしくはｽﾌﾟﾘﾝｸﾞﾜｯｼｬ使用時は該当しません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
詳細情報
基本情報
高さ方向の位置決めピンです。外径と高さはフリーでご指定いただけます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 丸 | ￥基準単価 二面幅 | ||||||
| JPHUF | BJPHUF | HJPHUF | JPHUW | BJPHUW | HJPHUW | SJPHUW | CJPHUW | |
| 6 | 1,020 | 1,110 | 1,370 | - | - | - | - | - |
| 8 | 1,110 | 1,220 | 1,500 | - | - | - | - | - |
| 10 | 1,220 | 1,330 | 1,640 | 1,540 | 1,660 | 1,960 | 2,060 | 2,280 |
| 12 | 1,370 | 1,500 | 1,840 | 1,690 | 1,830 | 2,160 | 2,260 | 2,530 |
| 16 | 1,800 | 1,970 | 2,420 | 2,120 | 2,300 | 2,740 | 2,870 | 3,200 |
| 20 | 2,000 | 2,190 | 2,690 | 2,320 | 2,520 | 3,010 | 3,160 | 3,530 |
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～200 | 201〜 |
| 値引率 | 基準単価 | 5% | 10% | 23% | 23% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
ご確認ください。
