基準ブロック　スタンダードタイプ

基準ブロック　スタンダードタイプ

ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワークエジェクト補助機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が6型番あります。
数量：

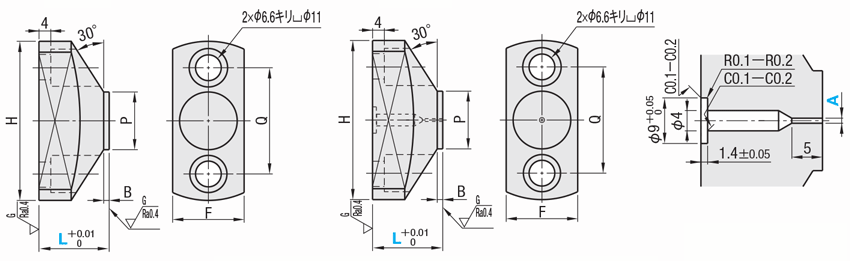

外形図・規格表

●スタンダードタイプ
 KKB

●着座確認用穴付タイプ
 KKBE

基準ブロック　スタンダードタイプ:関連画像
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、角度寸法公差は除く。

材　　質 SKS3相当
[ M ]
硬　　度 60〜63HRC
[ H ]


規格表

型式−A
KKB15
KKBE15
−
1
■スタンダードタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式PBHQF￥基準単価
TypeLKKB
KKB152025036224,200
204,290
254,450
■着座確認用穴付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式A
選択		PBHQF￥基準単価
TypeLKKBE
KKBE151
1.5
2		2025036224,700
204,790
254,950

型番リスト

表示件数
  • 1
    • 型番
    KKB15
    KKB20
    KKB25
    KKBE15-[1,1.5,2]
    KKBE20-[1,1.5,2]
    KKBE25-[1,1.5,2]

    全長L

    (mm)

    着座確認用穴

    A

    (mm)

    		RoHS?最小発注数量
    15
    穴なし
    -
    10
    1個
    20
    穴なし
    -
    10
    1個
    25
    穴なし
    -
    10
    1個
    15
    穴付
    1 ～ 2
    10
    1個
    20
    穴付
    1 ～ 2
    10
    1個
    25
    穴付
    1 ～ 2
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,200円
    ( 4,620円 )
    在庫品1日目当日出荷可能
    4,290円
    ( 4,719円 )
    在庫品1日目当日出荷可能
    4,450円
    ( 4,895円 )
    在庫品1日目当日出荷可能
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
  • 1

    • 詳細情報

    基本情報

    ワークなどの着座確認ができる着座確認用穴付タイプもご用意がございます。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1〜910〜1415〜1920〜3031～
    値引率基準単価5％10％18％お見積り
    出荷日通常
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    ●スタンダードタイプ
     3 日目出荷

    ●着座確認用穴付タイプ
     5 日目出荷
       ご注文締切
    急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

    ストークA

    		翌日出荷500円/1本PM 6:00迄
    [ ! ]ストークA早割は１明細行当たり一律300円
    [ ! ]ストークAは3本以上で１明細行当たり一律1,350円
        ご注文締切
    急

    ストークB

    		3日目出荷500円/1本PM 8:00迄>>こちら
    [ ! ]3本以上で１明細行当たり一律1,350円

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    基準ブロック　スタンダードタイプのレビュー
    5平均満足度：5.01件のレビュー
    装置の位置決めに
    5
    満足度：5.02019/06/06
    装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
