フランジ付位置決めピン フラットタイプ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】フランジをボルトで固定して使用できます。先端形状は2種類から選択可能です。
- ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

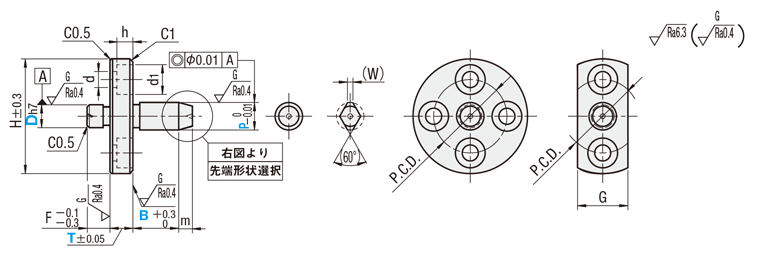

外形図・規格表
（丸）
（ダイヤ）
●丸タイプ
●二面タイプ
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、角度寸法公差は除く。
| 先端形状選択 | |
| A 形状 |  |
| B 形状 |  |
参考：tan15°≒0.267,sin15°≒0.259
| [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 丸フランジ | 二面フランジ | ||
| 丸 | ダイヤ | 丸 | ダイヤ | |||
| SKS3相当 | − | 焼入硬度 60〜63HRC | MASA | MASD | MATA | MATD |
| SUS304 | − | − | SMASA | SMASD | SMATA | SMATD |
| SUS304 | 硬質クロムメッキ | メッキ硬度 750HV〜 | HMASA | − | HMATA | − |
規格表
| 型式 | − | P | − | B | − | T |
| MASAA8 | − | P6.50 | − | B7.5 | − | T8.2 |
| 型式 | P 指定0.01mm単位 | B 指定0.1mm単位 | T 指定0.1mm単位 | F | H | G | P.C.D. | d | d1 | h | m | R | (W) | ||||
| Type | 先端 形状 | Dh7 | |||||||||||||||
| 丸フランジ MASA MASD SMASA SMASD HMASA | 二面フランジ MATA MATD SMATA SMATD HMATA | A B | 5 | 0 − 0.012 | 3.00〜5.00 | 3.0〜10.0 | 5.0〜10.0 | 5 | 25 | 11 | 16 | 3.5 | 6.5 | 3.5 | 3 | 1 | 1.5 |
| 6 | 4.00〜7.00 | 3.0〜12.0 | 1.8 | ||||||||||||||
| 8 | 0 − 0.015 | 6.00〜9.00 | 3.0〜15.0 | 7.0〜15.0 | 5 | 36 | 16 | 24 | 5.5 | 9.5 | 5.5 | 4 | 1.5 | 2.2 | |||
| 10 | 7.00〜11.00 | 4.0〜20.0 | 2 | 3 | |||||||||||||
| 12 | 0 − 0.018 | 8.00〜12.00 | 4.0〜20.0 | 3 | 3.2 | ||||||||||||
| 16 | 13.00〜16.00 | 5.0〜20.0 | 11.0〜20.0 | 10 | 54 | 24 | 37 | 9 | 14 | 9 | 5 | 4 | 4 | ||||
| 20 | 0 − 0.021 | 16.00〜20.00 | 5.0〜20.0 | 5 | 5.5 | ||||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
詳細情報
基本情報
【特長】フランジをボルトで固定して使用できます。先端形状は2種類から選択可能です。
ご注意
- ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | ||||
| MASA | MASD | SMASA | SMASD | HMASA | |
| 5 | 4,150 | 4,560 | 4,940 | 5,170 | 5,760 |
| 6 | 4,280 | 4,920 | 5,100 | 5,580 | 5,960 |
| 8 | 4,430 | 5,090 | 5,270 | 5,780 | 6,170 |
| 10 | 4,590 | 5,270 | 5,460 | 5,980 | 6,380 |
| 12 | 4,750 | 5,460 | 5,650 | 6,180 | 6,600 |
| 16 | 4,910 | 5,650 | 5,840 | 6,400 | 6,840 |
| 20 | 5,160 | 5,930 | 6,130 | 6,720 | 7,180 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | ||||
| MATA | MATD | SMATA | SMATD | HMATA | |
| 8 | 4,790 | 5,500 | 5,690 | 6,240 | 6,670 |
| 10 | 4,960 | 5,690 | 5,890 | 6,450 | 6,900 |
| 12 | 5,120 | 5,890 | 6,100 | 6,680 | 7,130 |
| 16 | 5,300 | 6,100 | 6,310 | 6,910 | 7,380 |
| 20 | 5,570 | 6,410 | 6,630 | 7,260 | 7,750 |
[ ! ]二面フランジタイプは、D寸5・6はありません。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜10 | 11〜20 | 21〜 |
| 値引率 | 基準単価 | 10％ | お見積り |
| 出荷日 | 通常 | ||
