位置決めピン 小頭球面タイプ －圧入－
未確定：候補が614型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

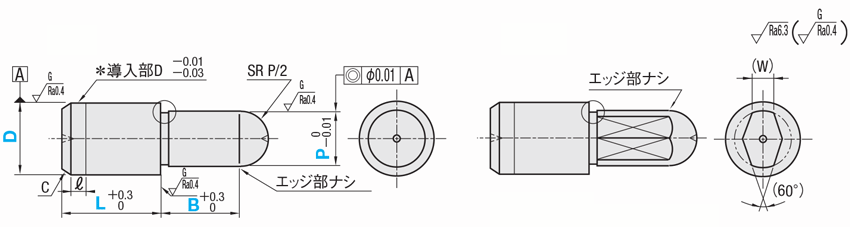

外形図・規格表
(丸)
(ダイヤ)
バフ研磨加工は
部のみです。
(ダイヤカット面は除く)
＊導入部は公差m6・p6とも適用となります。
P＜3の場合
a＝0.5
d＝D (P)－0.1
[ ! ]逃げ部寸法は参考値になります。
P≧3の場合
a＝1.0
d＝D(P)－0.2
[ ! ]B寸を短く固定したタイプの基板用位置決めピンもご用意しております。 詳細はこちら
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]センター穴がつくので、P寸が小さい場合、球面部分があまり残りません。
[ ! ]D＝Pのときもニゲ溝がつきます。
[ ! ]先端球面部は磨きがかかる場合がございます。
材質 | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | P寸固定 | P寸指定 | P・L・B寸指定 | |||
No. | Type | D公差・形状 | Type | D公差・形状 | Type | D公差・形状 | |||
① | SKS3相当 | － | 焼入硬度60～63HRC | JPQ | ＜丸＞ SB （m6） SPB （p6） | JPQ | FPQ | ||
② | SKS3相当 | 硬質クロムメッキ | 焼入硬度50〜55HRC メッキ硬度750HV～ | － | GJPQ | ＜丸＞ | GFPQ | ＜丸＞ | |
（丸のみ） | SA （m6） | SA （m6） | |||||||
③ | SUS304＊ | － | － | SJPQ | SJPQ | SPA （p6） | SFPQ | SPA （p6） | |
④ | SUS304 | 硬質クロムメッキ | メッキ硬度750HV～ | － | HJPQ | ＜ダイヤ＞ | HFPQ | ＜ダイヤ＞ | |
⑤ | SUS440Cまたは 13Crステンレス | － | 焼入硬度50～55HRC | CJPQ | CJPQ | SD （m6） SPD（ p6） | CFPQ | SD （m6） SPD（ p6） | |
⑥ | SKS3相当 | バフ研磨 | 焼入硬度60～63HRC | － | MJPQ | MFPQ | |||
⑦ | SKS3相当 | 硬質クロムメッキ＋バフ研磨 | 焼入硬度50～55HRC | － | － | MGFPQ | |||
⑧ | SUS440Cまたは 13Crステンレス | バフ研磨 | 焼入硬度50～55HRC | － | MCJPQ | MCFPQ | |||
規格表
| 型式 | − | P | − | L | − | B | ||||
| Type | D公差 形状 | D | ||||||||
| JPQ | SB | 4 | − | 2 | ||||||
| JPQ | SA | 4 | − | 2.01 | ||||||
| FPQ | SA | 4 | − | P2.01 | − | L6 | − | B5.5 | ||
■P寸固定タイプ
| 型式 | P選択 | L | B | C | ℓ | |||||||||
| Type | D公差・形状 | D | D寸公差 | |||||||||||
| m6 | p6 | |||||||||||||
JPQ SJPQ CJPQ | ＜丸＞ SB(m6) SPB(p6) | 2 | ＋0.008 ＋0.002 | ＋0.012 ＋0.006 | 1 | 1.5 | 4 | 2 | 0.3 | 0 | ||||
| 3 | 2 | 5 | 3 | 0.5 | 1 | |||||||||
| 4 | ＋0.012 ＋0.004 | ＋0.020 ＋0.012 | 2 | 3 | 1 | |||||||||
| 5 | 2 | 3 | 4 | 10 | 5 | |||||||||
| 6 | 2 | 3 | 4 | 5 | ||||||||||
質量（g)参考値 | ||||
| D | P | SKS3相当 | SUS304相当 | SUS440Cまたは 13Crステンレス |
| 2 | 1 | 0.11 | 0.11 | 0.11 |
1.5 | 0.13 | 0.13 | 0.13 | |
| 3 | 2 | 0.35 | 0.36 | 0.35 |
| 4 | 2 | 0.57 | 0.58 | 0.57 |
3 | 0.66 | 0.67 | 0.66 | |
| 5 | 2 | 1.67 | 1.7 | 1.68 |
3 | 1.82 | 1.85 | 1.83 | |
4 | 2.04 | 2.07 | 2.05 | |
| 6 | 2 | 2.34 | 2.39 | 2.36 |
3 | 2.5 | 2.54 | 2.51 | |
4 | 2.71 | 2.76 | 2.73 | |
5 | 2.99 | 3.05 | 3.02 | |
■P寸指定タイプ
型式 | P | L | B | C | ℓ | （W） | ||||
Type | D公差・形状 | D | D寸公差 | 指定0.01mm単位 | ||||||
m6 | p6 | |||||||||
JPQ GJPQ SJPQ HJPQ CJPQ （バフ研磨品） MJPQ MCJPQ [ ! ]D≧5かつP≧5に適用 | ＜丸＞ SA（m6） SPA（p6） ＜ダイヤ＞ SD（m6） SPD（p6） [ ! ]D≧4に適用 | 2 | +0.008 | +0.012 | 1.00～2.00 | 4 | 2 | 0.3 | 0 | － |
3 | +0.002 | +0.006 | 1.00～3.00 | 5 | 3 | 0.5 | 1 | |||
4 | +0.012 +0.004 | +0.020 +0.012 | 2.00～4.00 | 1 | 1.0 | |||||
5 | 2.00～5.00 | 10 | 5 | 1.2 | ||||||
6 | 2.00～6.00 | 1.5 | ||||||||
8 | +0.015 | +0.024 | 3.00～8.00 | 15 | 6 | 1.5 | 2 | 1.8 | ||
10 | +0.006 | +0.015 | 3.00～10.00 | 8 | 2 | 2.2 | ||||
12 | +0.018 +0.007 | +0.029 +0.018 | 5.00～12.00 | 2.5 | ||||||
13 | 6.00～13.00 | 22 | 3 | |||||||
16 | 10.00～16.00 | 10 | 3 | 4 | ||||||
20 | +0.021 | +0.035 | 13.00～20.00 | 30 | 5 | |||||
+0.008 | +0.022 | |||||||||
■P寸・L寸・B寸指定タイプ
※小頭タイプのSUS304 D寸2mm、もしくはP寸1mm以下をお求めの場合はこちら (小径位置決めピン 高硬度ステンレス・SUS316L 小頭タイプ)
※ストレートタイプのSUS304 D寸2mm、もしくはP寸1mm以下をお求めの場合はこちら (小径位置決めピン 高硬度ステンレス・SUS316L ストレートタイプ)
[ ! ]P寸（ ）・B寸（ ）はダイヤ形状に適用
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.1mm単位 | C | ℓ | (W) | ||||
| Type | D公差・形状 | D | D寸公差 | |||||||
| m6 | p6 | |||||||||
FPQ GFPQ SFPQ HFPQ CFPQ (バフ研磨品) MFPQ MGFPQ MCFPQ [ ! ]D≧5かつP≧5に適用 | ＜丸＞ SA(m6) SPA(p6) ＜ダイヤ＞ SD(m6) SPD(p6) [ ! ]D≧4に適用 | 2 | ＋0.008 ＋0.002 | ＋0.012 ＋0.006 | 1.00〜2.00 | 2〜5 | 2.0〜10.0 | 0.3 | 0 | − |
3 | 1.00〜3.00 | 3〜10 | 2.0〜10.0 | 0.5 | 1 | |||||
4 | ＋0.012 ＋0.004 | ＋0.020 ＋0.012 | 1.50(2.00)〜4.00 | 4〜10 | 2.0〜10.0 | 1 | 1.0 | |||
5 | 2.00〜5.00 | 5〜10 | 2.0〜15.0(10.0) | 1.2 | ||||||
6 | 2.00〜6.00 | 5〜17 | 2.0〜15.0 | 1.5 | ||||||
8 | ＋0.015 ＋0.006 | ＋0.024 ＋0.015 | 3.00〜8.00 | 8〜21 | 2.0〜20.0(15.0) | 1.5 | 2 | 1.8 | ||
10 | 3.00〜10.00 | 10〜23 | 3.0〜20.0 | 2 | 2.2 | |||||
12 | ＋0.018 ＋0.007 | ＋0.029 ＋0.018 | 5.00〜12.00 | 12〜24 | 3.0〜30.0(25.0) | 2.5 | ||||
13 | 6.00〜13.00 | 13〜26 | 5.0〜30.0(25.0) | 3 | ||||||
16 | 10.00〜16.00 | 16〜32 | 5.0〜30.0 | 3 | 4 | |||||
20 | ＋0.021 ＋0.008 | ＋0.035 ＋0.022 | 13.00〜20.00 | 20〜40 | 5.0〜30.0 | 5 | ||||
※ストレートタイプのSUS304 D寸2mm、もしくはP寸1mm以下をお求めの場合はこちら (小径位置決めピン 高硬度ステンレス・SUS316L ストレートタイプ)
[ ! ]P寸（ ）・B寸（ ）はダイヤ形状に適用
追加工
| 5 | 日目出荷 |
[ NG ]P寸固定タイプは、追加工適用不可
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code |
| RC | 首元R加工を追加 | 首元の逃げをR0.5に変更します。 [ ! ]]D-P≧2の場合に適用 | FPQSA4-P2.00-L6-B5.5-RC | 300 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
|
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
|
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
|
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
|
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
|
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
|
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
頭部が球面のため、ピン先端に当てて横スライドで導入しても相手側の傷付きを防止できます。
ご注意
- 【新商品】D寸2mm、もしくはP寸1mm以下をお求めの場合はこちら（小径位置決めピン 高硬度ステンレス・SUS316L 小頭タイプ［2025年8月発売］）
- ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
- 当該商品の「脱脂洗浄サービス」は終了いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■P寸固定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D | ￥基準単価 丸形状 | ||
SKS3焼 | SUS304 | SUS440Cまたは 13Crステンレス | |
JPQSB | SJPQSB | CJPQSB | |
JPQSPB | SJPQSPB | CJPQSPB | |
2 | 400 | 530 | 590 |
3 | 420 | 560 | 620 |
4 | 450 | 620 | 680 |
5 | 490 | 660 | 740 |
6 | 530 | 690 | 780 |
■P寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D | ￥基準単価 丸形状 | ￥基準単価 ダイヤ形状 | ||||||||||||
①SKS3焼 | ②SKS3硬質 | ③SUS304 | ④SUS304硬質 | ⑤SUS440C または 13Crステンレス | ⑥SKS3焼＋バフ | ⑧SUS440Cまたは 13Crステンレス＋バフ | ①SKS3焼 | ②SKS3硬質 | ③SUS304 | ④SUS304硬質 | ⑤SUS440C または 13Crステンレス | ⑥SKS3焼＋バフ | ⑧SUS440Cまたは 13Crステンレス＋バフ | |
JPQSA | GJPQSA | SJPQSA | HJPQSA | CJPQSA | MJPQSA | MCJPQSA | JPQSD | GJPQSD | SJPQSD | HJPQSD | CJPQSD | MJPQSD | MCJPQSD | |
JPQSPA | GJPQSPA | SJPQSPA | HJPQSPA | CJPQSPA | MJPQSPA | MCJPQSPA | JPQSPD | GJPQSPD | SJPQSPD | HJPQSPD | CJPQSPD | MJPQSPD | MCJPQSPD | |
2 | 550 | 680 | 780 | 1040 | 870 | － | － | － | － | － | － | － | － | |
3 | 580 | 730 | 820 | 1120 | 930 | － | － | － | － | － | － | － | － | |
4 | 630 | 780 | 910 | 1190 | 1,010 | － | － | 860 | － | 1,150 | 1,470 | 1,330 | － | － |
5 | 690 | 870 | 980 | 1270 | 1,100 | 870 | 1,510 | 910 | － | 1,240 | 1,580 | 1,400 | 1,190 | 1,910 |
6 | 730 | 910 | 1,030 | 1,320 | 1,160 | 930 | 1,600 | 980 | － | 1,290 | 1,640 | 1,480 | 1,270 | 2,020 |
8 | 760 | 960 | 1,090 | 1,390 | 1,200 | 970 | 1,660 | 1,010 | － | 1,360 | 1,720 | 1,520 | 1,310 | 2,090 |
10 | 800 | 1,000 | 1,140 | 1,440 | 1,270 | 1,010 | 1,740 | 1,050 | － | 1,430 | 1,800 | 1,610 | 1,370 | 2,190 |
12 | 830 | 1,040 | 1,190 | 1,500 | 1,280 | 1,060 | 1,760 | 1,080 | － | 1,460 | 1,850 | 1,640 | 1,410 | 2,250 |
13 | 870 | 1,090 | 1,250 | 1,580 | 1,370 | 1,100 | 1,900 | 1,150 | － | 1,570 | 1,970 | 1,890 | 1,500 | 2,580 |
16 | 1,140 | 1,440 | 1,480 | 1,850 | 1,850 | 1,460 | 2,550 | 1,410 | － | 1,840 | 2,320 | 2,400 | 1,840 | 3,290 |
20 | 1,460 | 1,840 | 1,890 | 2,350 | 2,340 | 1,870 | 3,220 | 1,710 | － | 2,220 | 2,790 | 2,860 | 2,220 | 3,900 |
■P寸・L寸・B寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D | ￥基準単価 丸形状 | ￥基準単価 ダイヤ形状 | ||||||||||||||
①SKS3焼 | ②SKS3硬質 | ③SUS304 | ④SUS304硬質 | ⑤SUS440C または 13Crステンレス | ⑥SKS3焼＋バフ | ⑦SKS3硬質＋バフ | ⑧SUS440C または 13Crステンレス＋バフ | ①SKS3焼 | ②SKS3硬質 | ③SUS304 | ④SUS304硬質 | ⑤SUS440C または 13Crステンレス | ⑥SKS3焼＋バフ | ⑦SKS3硬質＋バフ | ⑧SUS440C または 13Crステンレス＋バフ | |
FPQSA | GFPQSA | SFPQSA | HFPQSA | CFPQSA | MFPQSA | MGFPQSA | MCFPQSA | FPQSD | GFPQSD | SFPQSD | HFPQSD | CFPQSD | MFPQSD | MGFPQSD | MCFPQSD | |
FPQSPA | GFPQSPA | SFPQSPA | HFPQSPA | CFPQSPA | MFPQSPA | MGFPQSPA | MCFPQSPA | FPQSPD | GFPQSPD | SFPQSPD | HFPQSPD | CFPQSPD | MFPQSPD | MGFPQSPD | MCFPQSPD | |
2 | 760 | 980 | 1,130 | 1,400 | 1,260 | - | - | - | - | - | - | - | - | - | - | - |
3 | 810 | 1,030 | 1,210 | 1,480 | 1,330 | - | - | - | - | - | - | - | - | - | - | - |
4 | 880 | 1,130 | 1,320 | 1,610 | 1,460 | - | - | - | 1,220 | 1,560 | 1,700 | 2,040 | 1,880 | - | - | - |
5 | 970 | 1,240 | 1,440 | 1,730 | 1,590 | 1,260 | 1,610 | 2,060 | 1,300 | 1,670 | 1,800 | 2,150 | 2,000 | 1,690 | 2,170 | 2,590 |
6 | 1,010 | 1,290 | 1,500 | 1,810 | 1,660 | 1,310 | 1,680 | 2,150 | 1,380 | 1,760 | 1,900 | 2,280 | 2,110 | 1,790 | 2,290 | 2,740 |
8 | 1,060 | 1,370 | 1,590 | 1,900 | 1,730 | 1,380 | 1,770 | 2,260 | 1,430 | 1,830 | 2,000 | 2,390 | 2,170 | 1,860 | 2,370 | 2,820 |
10 | 1,100 | 1,410 | 1,660 | 1,980 | 1,830 | 1,440 | 1,830 | 2,370 | 1,500 | 1,930 | 2,080 | 2,500 | 2,280 | 1,950 | 2,510 | 2,960 |
12 | 1,160 | 1,480 | 1,730 | 2,090 | 1,830 | 1,500 | 1,920 | 2,370 | 1,540 | 1,980 | 2,140 | 2,570 | 2,320 | 2,010 | 2,580 | 3,010 |
13 | 1,210 | 1,550 | 1,810 | 2,160 | 1,970 | 1,580 | 2,020 | 2,560 | 1,630 | 2,090 | 2,280 | 2,730 | 2,650 | 2,120 | 2,720 | 3,440 |
16 | 1,610 | 2,060 | 2,030 | 2,440 | 2,660 | 2,090 | 2,680 | 3,450 | 2,030 | 2,590 | 2,560 | 3,080 | 3,410 | 2,640 | 3,370 | 4,440 |
20 | 2,030 | 2,590 | 2,590 | 3,110 | 3,350 | 2,640 | 3,370 | 4,360 | 2,450 | 3,140 | 3,120 | 3,750 | 4,110 | 3,180 | 4,080 | 5,330 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦③SUS304以外
◦③SUS304
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]在庫品は、51コ以上お見積りとなります。
[ ! ]バフ研磨品は、21コ以上お見積りとなります。
◦③SUS304以外
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～300 | 301〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 23% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
◦③SUS304
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301～500 | 501～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 40% | 55% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||||
[ ! ]在庫品は、51コ以上お見積りとなります。
[ ! ]バフ研磨品は、21コ以上お見積りとなります。
概要・仕様
使用例
頭部が球面形状のため、相手側を
傷つけたくない時にご使用いただけます。
傷つけたくない時にご使用いただけます。
加工品
治具本体
商品担当おすすめ
位置決めピン 小頭球面タイプ －圧入－のレビュー
基板位置決め用
5
5.02019/06/28
電気検査基板の位置決め用に使用しました。
先端球面でキズにも配慮できるのが良い。
1人が参考にしています。
治具部品
4
4.02022/02/25
問題なく使用しています。
比較的安価。
納期が早くて助かります。
0人が参考にしています。
金型のポカヨケピンとして使用
3
3.02021/10/04
Ｐ寸/Ｌ寸/Ｂ寸指定タイプであれば、選択できるサイズも多く迷うことなく注文できるので良い。日数も２～３日目出荷ならば十分...もっと読む
0人が参考にしています。
治具
5
5.02021/09/14
位置出し治具を製作するにあたり購入。
毎回ミスミさんでピンは購入しています。
短納期・安価でとても使い勝手がいいです。
0人が参考にしています。
ワークの位置決め
5
5.02020/06/18
寸法がたくさん有り、ベスト物が、選べる。
短納期で、とにかく安い。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
位置決めピンカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
位置決めピン 大頭テーパタイプ －圧入－
4.8通常価格(税別)：340円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 先端形状選択タイプ －おねじ－
4.5通常出荷日:2日目～
ミスミ
位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ 圧入
4.7通常出荷日:3日目
ミスミ
位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）R/テーパ/テーパR 全ねじ
4.4通常出荷日:3日目
ミスミ
位置決めピン 先端形状選択タイプ －全ねじ－
4.4通常出荷日:2日目～
ミスミ
マーカーピン 六角穴付タイプ
4.4通常出荷日:2日目
ミスミ
位置決めピン 大頭フラットタイプ －圧入－
4.6通常価格(税別)：300円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 先端形状選択タイプ －めねじ（大頭/ストレート）－
4.6通常出荷日:2日目～
ミスミ
マーカーピン マイナス溝付タイプ
4.4通常出荷日:2日目
