位置決めピン 大頭球面タイプ －めねじ－
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：在庫品1日目～5日目一部当日出荷可能
大頭球面タイプの裏からボルトで取付ける形状です。圧入に比べメンテナンス性が向上します。
- 当該商品の「脱脂洗浄サービス」は終了いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が439型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

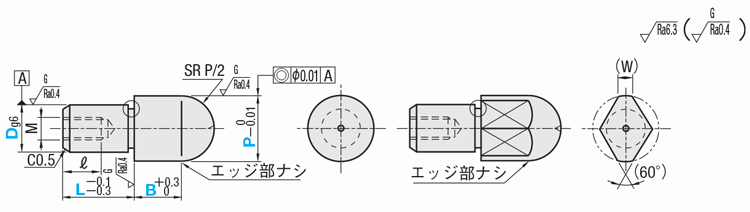

外形図・規格表
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]先端球面部は磨きがかかる場合がございます。
＊P寸固定タイプの場合、SUS304相当となります。
(丸)
(ダイヤ)
[ ! ]バフ研磨加工は
部のみです。
(ダイヤカット面は除く)
球面部とB寸の境界は不明瞭になります。
a＝1.0
d＝D－0.2
[ ! ]逃げ部寸法は参考値になります。
d＝D－0.2
[ ! ]逃げ部寸法は参考値になります。
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]先端球面部は磨きがかかる場合がございます。
材質 | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | P寸固定 | P寸指定 | P・L・B寸指定 | |||
No. | Type | 形状記号 | Type | 形状記号 | Type | 形状記号 | |||
① | SKS3相当 | − | 焼入硬度60〜63HRC | JPQT | BB(丸) | JPQT | FPQT | ||
② | SKS3相当 | 硬質クロムメッキ | 焼入硬度50〜55HRC | − | GJPQT | GFPQT | |||
メッキ硬度750HV～ | |||||||||
③ | SUS304＊ | − | − | SJPQT | SJPQT | SFPQT | |||
④ | SUS304 | 硬質クロムメッキ | メッキ硬度750HV～ | − | − | A(丸) | HFPQT | A(丸) | |
⑤ | SUS440Cまたは | − | 焼入硬度50〜55HRC | CJPQT | CJPQT | D(ダイヤ) | CFPQT | D(ダイヤ) | |
13Crステンレス | |||||||||
⑥ | SKS3相当 | バフ研磨 | 焼入硬度60〜63HRC | − | MJPQT | MFPQT | |||
⑦ | SKS3相当 | 硬質クロムメッキ＋バフ研磨 | 焼入硬度50〜55HRC | − | MGJPQT | MGFPQT | |||
メッキ硬度750HV～ | |||||||||
⑧ | SUS440Cまたは | バフ研磨 | 焼入硬度50〜55HRC | − | MCJPQT | MCFPQT | |||
13Crステンレス | |||||||||
規格表
型式 | − | P | − | L | − | B | ||||
Type | 形状 | D | ||||||||
JPQT | BB | 6 | − | 9 | ||||||
JPQT | A | 6 | − | 9.05 | ||||||
MFPQT | A | 6 | − | P10.00 | − | L10 | − | B5.0 | ||
■P寸固定タイプ
| 型式 | P選択 | L | B | M (並目) | ＊締付トルク N・cm | ℓ | ||||||||||||||||
| Type | 形状 | D | D寸公差g6 | |||||||||||||||||||
| JPQT SJPQT CJPQT | BB (丸) | 6 | −0.004 −0.012 | 7 | 8 | 9 | 10 | 10 | 8 | M3 | 98 | 5 | ||||||||||
| 8 | −0.005 −0.014 | 9 | 10 | 11 | 12 | 13 | 15 | M5 | 461 | 8 | ||||||||||||
| 10 | 11 | 12 | 13 | 15 | 10 | |||||||||||||||||
| 12 | −0.006 −0.017 | 15 | 16 | |||||||||||||||||||
| 16 | 18 | 19 | 20 | 24 | 25 | 22 | M8 | 1911 | 12 | |||||||||||||
■P寸指定タイプ
型式 | P | L | B | M | ＊締付トルク | ℓ | （W） | |||
Type | 形状 | D | D寸公差g6 | 指定0.01mm単位 | （並目） | N・cm | ||||
JPQT GJPQT SJPQT CJPQT (バフ研磨品) MJPQT MGJPQT MCJPQT | 5 | -0.004 -0.012 | 5.50～8.00 | 10 | 6 | M2 | － | 3 | 2.2 | |
6 | 6.50～10.00 | 8 | M3 | 98 | 5 | 3 | ||||
6T | M2.6 | － | 4 | |||||||
A | 8 | -0.005 -0.014 | 9.00～13.00 | 15 | M5 | 461 | 8 | 3.5 | ||
（丸） | 8T | M4 | 225 | 6 | ||||||
D | 10 | 11.00～15.00 | 10 | M5 | 461 | 8 | 4 | |||
（ダイヤ） | 12 | -0.006 -0.017 | 13.00～16.00 | 5 | ||||||
13 | 14.00～18.00 | 22 | M8 | 1911 | 10 | 5.5 | ||||
16 | 17.00～25.00 | 12 | 7 | |||||||
20 | -0.007 -0.020 | 22.00～30.00 | 30 | 15 | 9 | |||||
■P寸・L寸・B寸指定タイプ
[ ! ]下穴深さ（>>こちら）をご確認ください。
穴が貫通する場合があります。
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。
（D寸はTをとった数字となります。）
[ ! ]L寸（ ）・B寸（ ）はダイヤ形状に適用
[ ! ]首下部の強度に注意>>こちら
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.1mm単位 | M (並目) | ＊締付トルク N・cm | ℓ | (W) | |||
| Type | 形状 | D | D寸公差g6 | |||||||
| FPQT GFPQT SFPQT HFPQT CFPQT (バフ研磨品) MFPQT MGFPQT MCFPQT | A (丸) D (ダイヤ) | 5 | −0.004 −0.012 | 5.50〜8.00 | 5(9)〜10 | 1.5〜15.0(12.0) | M2 | − | 3 | 2.2 |
| 6 | 6.50〜10.00 | 6(9)〜12 | 1.5〜15.0(12.0) | M3 | 98 | 5 | 3 | |||
| 6T | M2.6 | − | 4 | |||||||
| 8 | −0.005 −0.014 | 8.50〜15.00 | 8(12)〜16 | 1.5〜30.0(15.0) | M5 | 461 | 8 | 3.5 | ||
| 8T | 6(12)〜16 | M4 | 225 | 6 | ||||||
| 10 | 11.00〜17.00 | 10(12)〜20 | 3.0〜30.0(20.0) | M5 | 461 | 8 | 4 | |||
| 10T | 6(12)〜16 | M4 | 225 | 6 | ||||||
| 12 | −0.006 −0.017 | 13.00〜18.00 | 12〜24 | 3.0〜30.0(20.0) | M5 | 461 | 8 | 5 | ||
| 12T | 8(12)〜18 | M4 | 225 | 6 | ||||||
| 13 | 14.00〜20.00 | 13(14)〜26 | 5.0〜30.0(20.0) | M8 | 1911 | 10 | 5.5 | |||
| 13T | 8(14)〜20 | M6 | 784 | 9 | ||||||
| 16 | 17.00〜27.00 | 16〜32 | 5.0〜30.0(27.0) | M8 | 1911 | 12 | 7 | |||
| 16T | 10(14)〜24 | M6 | 784 | 9 | ||||||
| 20 | −0.007 −0.020 | 22.00〜30.00 | 20〜40 | 5.0〜30.0 | M8 | 1911 | 12 | 9 | ||
| 20T | 12(18)〜30 | M6 | 784 | 9 | ||||||
穴が貫通する場合があります。
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。
（D寸はTをとった数字となります。）
[ ! ]L寸（ ）・B寸（ ）はダイヤ形状に適用
[ ! ]首下部の強度に注意>>こちら
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
| 質量（g)参考値 | ||||
| D | P | SKS3相当 | SUS304相当 | SUS440Cまたは 13Crステンレス |
6 | 7 | 4.36 | 4.44 | 4.40 |
8 | 5.10 | 5.19 | 5.15 | |
9 | 5.94 | 6.05 | 5.99 | |
10 | 6.88 | 7.00 | 6.94 | |
8 | 9 | 8.69 | 8.84 | 8.76 |
10 | 9.63 | 9.80 | 9.71 | |
11 | 10.66 | 10.85 | 10.76 | |
12 | 11.80 | 12.01 | 11.90 | |
13 | 13.03 | 13.26 | 13.15 | |
10 | 11 | 6.23 | 15.76 | 15.62 |
12 | 16.91 | 17.21 | 17.06 | |
13 | 18.45 | 18.78 | 18.61 | |
15 | 21.90 | 22.29 | 22.10 | |
12 | 15 | 25.98 | 26.44 | 26.21 |
16 | 27.89 | 28.39 | 28.14 | |
16 | 18 | 50.00 | 50.89 | 50.45 |
19 | 52.29 | 53.22 | 52.75 | |
20 | 54.69 | 55.67 | 55.18 | |
24 | 65.55 | 66.72 | 66.13 | |
25 | 68.57 | 69.80 | 69.19 | |
[ NG ]P寸固定タイプは、追加工適用不可 [ NG ]RC・LAC・SC併用不可
追加工
| 5 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | ||||||||||||||||||||
| RC | 首下R加工を追加 | 首下の逃げをR0.5に変更します [ ! ]P-D≧2の場合に適用 | FPQTA6-P10.00-L10-B5-RC | 300 | ||||||||||||||||||||
| LAC | レンチ穴を追加 | [ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し垂直にあきますが、方向は任意となります。 [ ! ]Q+1.5≦Bの場合に適用
レンチ穴寸法
| FPQTA6-P10.00-L10-B5-LAC | 300 | ||||||||||||||||||||
| SC | 2面幅を追加 | SC指定1mm単位指定 [ ! ]P-3≦SC≦P-1,SC≧D [ ! ]B≦11の場合、先端部に2面幅加工がつきます [ NG ]ダイヤ形状は適用不可 | FPQTA6-P10.00-L10-B5-SC8 | 500 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
|
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
|
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
|
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
|
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
|
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
|
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
|
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
|
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
|
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
|
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
|
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
|
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
|
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
|
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
|
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
|
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
|
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
|
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
|
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
大頭球面タイプの裏からボルトで取付ける形状です。圧入に比べメンテナンス性が向上します。
ご注意
- 当該商品の「脱脂洗浄サービス」は終了いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■P寸固定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 丸形状 | ||
| ①SKS3焼 JPQTBB | ③SUS304 SJPQTBB | ⑤SUS440Cまたは 13Crステンレス CJPQTBB | |
| 6 | 680 | 930 | 1,020 |
| 8 | 700 | 980 | 1,040 |
| 10 | 740 | 1,020 | 1,090 |
| 12 | 760 | 1,040 | 1,190 |
| 16 | 990 | 1,390 | 1,510 |
■P寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D | ￥基準単価 丸形状 | ￥基準単価 ダイヤ形状 | ||||||||||||
①SKS3焼 | ②SKS3硬質 | ③SUS304 | ⑤SUS440C または 13Crステンレス | ⑥SKS3焼 ＋バフ | ⑦SKS3硬質 ＋バフ | ⑧SUS440C または 13Crステンレス ＋バフ | ①SKS3焼 | ②SKS3硬質 | ③SUS304 | ⑤SUS440C または 13Crステンレス | ⑥SKS3焼 ＋バフ | ⑦SKS3硬質 ＋バフ | ⑧SUS440C または 13Crステンレス ＋バフ | |
JPQTA | GJPQTA | SJPQTA | CJPQTA | MJPQTA | MGJPQTA | MCJPQTA | JPQTD | GJPQTD | SJPQTD | CJPQTD | MJPQTD | MGJPQTD | MCJPQTD | |
5 | 910 | 1,170 | 1,270 | 1,380 | 1,190 | 1,600 | 1,780 | 1,190 | 1,520 | 1,540 | 1,680 | 1,540 | 2,080 | 2,190 |
6 | 930 | 1,190 | 1,280 | 1,410 | 1,200 | 1,620 | 1,810 | 1,200 | 1,550 | 1,560 | 1,720 | 1,570 | 2,110 | 2,230 |
6T | 930 | 1,190 | 1,280 | 1,410 | 1,200 | 1,620 | 1,810 | 1,200 | 1,550 | 1,560 | 1,720 | 1,570 | 2,110 | 2,230 |
8 | 960 | 1,230 | 1,350 | 1,440 | 1,250 | 1,680 | 1,860 | 1,230 | 1,580 | 1,650 | 1,760 | 1,600 | 2,150 | 2,290 |
8T | 960 | 1,230 | 1,350 | 1,440 | 1,250 | 1,680 | 1,860 | 1,230 | 1,580 | 1,650 | 1,760 | 1,600 | 2,150 | 2,290 |
10 | 1,010 | 1,280 | 1,410 | 1,500 | 1,310 | 1,750 | 1,940 | 1,280 | 1,640 | 1,700 | 1,810 | 1,670 | 2,250 | 2,350 |
12 | 1,040 | 1,330 | 1,440 | 1,640 | 1,350 | 1,830 | 2,120 | 1,310 | 1,680 | 1,730 | 2,000 | 1,710 | 2,300 | 2,610 |
13 | 1,080 | 1,380 | 1,500 | 1,660 | 1,390 | 1,880 | 2,140 | 1,370 | 1,760 | 1,830 | 2,150 | 1,780 | 2,400 | 2,790 |
16 | 1,350 | 1,730 | 1,920 | 2,100 | 1,760 | 2,360 | 2,710 | 1,640 | 2,110 | 2,300 | 2,650 | 2,140 | 2,880 | 3,450 |
20 | 1,660 | 2,120 | 2,390 | 2,590 | 2,150 | 2,900 | 3,340 | 1,940 | 2,480 | 2,740 | 3,120 | 2,520 | 3,390 | 4,050 |
■P寸・L寸・B寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 丸形状 | ￥基準単価 ダイヤ形状 | ||||||||||||||
| ①SKS3焼 FPQTA | ②SKS3硬質 GFPQTA | ③SUS304 SFPQTA | ④SUS304硬質 HFPQTA | ⑤SUS440C または 13Crステンレス CFPQTA | ⑥SKS3焼＋バフ MFPQTA | ⑦SKS3硬質＋バフ MGFPQTA | ⑧SUS440C または 13Crステンレス ＋バフ MCFPQTA | ①SKS3焼 FPQTD | ②SKS3硬質 GFPQTD | ③SUS304 SFPQTD | ④SUS304硬質 HFPQTD | ⑤SUS440C または 13Crステンレス CFPQTD | ⑥SKS3焼＋バフ MFPQTD | ⑦SKS3硬質＋バフ MGFPQTD | ⑧SUS440C または 13Crステンレス ＋バフ MCFPQTD | |
| 5 | 1,260 | 1,610 | 1,740 | 2,090 | 1,890 | 1,640 | 2,090 | 2,460 | 1,620 | 2,070 | 2,120 | - | 2,340 | 2,100 | 2,690 | 3,050 |
| 6 | 1,280 | 1,640 | 1,770 | 2,130 | 1,920 | 1,670 | 2,130 | 2,500 | 1,650 | 2,110 | 2,160 | 2,590 | 2,380 | 2,140 | 2,740 | 3,100 |
| 6T | 1,280 | 1,640 | 1,770 | 2,130 | 1,920 | 1,670 | 2,130 | 2,500 | 1,650 | 2,110 | 2,160 | 2,590 | 2,380 | 2,140 | 2,740 | 3,100 |
| 8 | 1,320 | 1,700 | 1,860 | 2,230 | 2,010 | 1,720 | 2,220 | 2,600 | 1,700 | 2,180 | 2,270 | 2,710 | 2,450 | 2,220 | 2,840 | 3,180 |
| 8T | 1,320 | 1,700 | 1,860 | 2,230 | 2,010 | 1,720 | 2,220 | 2,600 | 1,700 | 2,180 | 2,270 | 2,710 | 2,450 | 2,220 | 2,840 | 3,180 |
| 10 | 1,380 | 1,760 | 1,920 | 2,310 | 2,100 | 1,790 | 2,290 | 2,730 | 1,760 | 2,260 | 2,340 | 2,810 | 2,540 | 2,290 | 2,940 | 3,310 |
| 10T | 1,340 | 1,730 | 1,880 | 2,270 | 2,060 | 1,740 | 2,260 | 2,680 | 1,730 | 2,220 | 2,300 | 2,810 | 2,490 | 2,260 | 2,880 | 3,230 |
| 12 | 1,430 | 1,830 | 2,010 | 2,400 | 2,100 | 1,860 | 2,370 | 2,730 | 1,820 | 2,330 | 2,420 | 2,900 | 2,590 | 2,360 | 3,030 | 3,370 |
| 12T | 1,400 | 1,800 | 1,960 | 2,350 | 2,060 | 1,820 | 2,330 | 2,680 | 1,790 | 2,290 | 2,360 | 2,900 | 2,540 | 2,320 | 2,970 | 3,310 |
| 13 | 1,480 | 1,900 | 2,080 | 2,500 | 2,250 | 1,920 | 2,470 | 2,920 | 1,900 | 2,440 | 2,540 | 3,060 | 2,910 | 2,470 | 3,170 | 3,780 |
| 13T | 1,450 | 1,860 | 2,040 | 2,450 | 2,210 | 1,880 | 2,420 | 2,870 | 1,860 | 2,380 | 2,490 | 3,060 | 2,850 | 2,420 | 3,100 | 3,700 |
| 16 | 1,880 | 2,400 | 2,680 | 3,210 | 2,920 | 2,450 | 3,130 | 3,790 | 2,300 | 2,950 | 3,210 | 3,850 | 3,690 | 2,990 | 3,830 | 4,790 |
| 16T | 1,840 | 2,350 | 2,630 | 3,150 | 2,860 | 2,390 | 3,060 | 3,720 | 2,260 | 2,890 | 3,150 | 3,850 | 3,610 | 2,940 | 3,760 | 4,690 |
| 20 | 2,300 | 2,950 | 3,320 | 3,990 | 3,620 | 2,990 | 3,830 | 4,710 | 2,710 | 3,480 | 3,660 | 4,390 | 4,380 | 3,520 | 4,520 | 5,690 |
| 20T | 2,260 | 2,890 | 3,260 | 3,910 | 3,550 | 2,940 | 3,760 | 4,610 | 2,660 | 3,400 | 3,590 | 4,390 | 4,290 | 3,450 | 4,420 | 5,590 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦③SUS304以外
◦③SUS304
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]在庫品は、51コ以上お見積りとなります。
[ ! ]バフ研磨品は、21コ以上お見積りとなります。
◦③SUS304以外
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～300 | 301～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 23% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
◦③SUS304
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301～500 | 501～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 40% | 55% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||||
[ ! ]在庫品は、51コ以上お見積りとなります。
[ ! ]バフ研磨品は、21コ以上お見積りとなります。
商品担当おすすめ
位置決めピン 大頭球面タイプ －めねじ－のレビュー
ワーク位置決めに
5
5.02022/08/24
ワークの位置決め用に使用しました。
寸法を細かく指定でき、長い間使用しても、問題なく使用できています。
0人が参考にしています。
組立
5
5.02022/08/06
先端が球面で製品が入れやすく強度もあります。
サイズもいろいろあります。
0人が参考にしています。
金型、加工用治具
4
4.02022/07/21
この商品は自社で金型や加工治具に使用しています。問題なく使えているのですが、接続部ギリギリのところまでネジがきってある方...もっと読む
0人が参考にしています。
治具製作
5
5.02022/05/25
位置決めがひつような場合の治具に使用しています。
サイズが指定できるので使いやすいです
ダイヤ形状では裏から止めるこの仕...もっと読む
0人が参考にしています。
治具の位置決め
5
5.02020/05/15
頻繁に交換する治具の位置決めに使用しました。
形状の選択も沢山ありよく使います。
短納期品もあり重宝しています。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
位置決めピンカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
位置決めピン 大頭テーパタイプ －圧入－
4.8通常価格(税別)：340円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 先端形状選択タイプ －おねじ－
4.5通常出荷日:2日目～
ミスミ
位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ 圧入
4.7通常出荷日:3日目
ミスミ
位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）R/テーパ/テーパR 全ねじ
4.4通常出荷日:3日目
ミスミ
位置決めピン 先端形状選択タイプ －全ねじ－
4.4通常出荷日:2日目～
ミスミ
マーカーピン 六角穴付タイプ
4.4通常出荷日:2日目
ミスミ
位置決めピン 大頭フラットタイプ －圧入－
4.6通常価格(税別)：300円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 先端形状選択タイプ －めねじ（大頭/ストレート）－
4.6通常出荷日:2日目～
ミスミ
マーカーピン マイナス溝付タイプ
4.4通常出荷日:2日目
