位置決めピン　大頭テーパタイプ　－ボルト止め　スタンダード/コンパクト－

カタログ |P.1-1714

納期短縮
規格拡張対象

4.7

平均満足度4.7

この商品のレビューをみる（9件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　大頭テーパタイプ　－めねじ－

4.6

通常価格(税別)： 700円 (税込価格：770円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　－ボルト止めタイプ－

4.6

通常出荷日：2 日目～

大頭テーパタイプの空洞部がボルト穴になっており、圧入に比べメンテナンス性が向上...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
大頭
導入側先端タイプ
テーパ
導入側仕様
ボルト止め
取付側形状
ストレート（圧入）
導入側外径公差
0/-0.01
取付側公差
g6
材質証明書
対象

ご注意

当該商品の「脱脂洗浄サービス」は終了いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が126型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

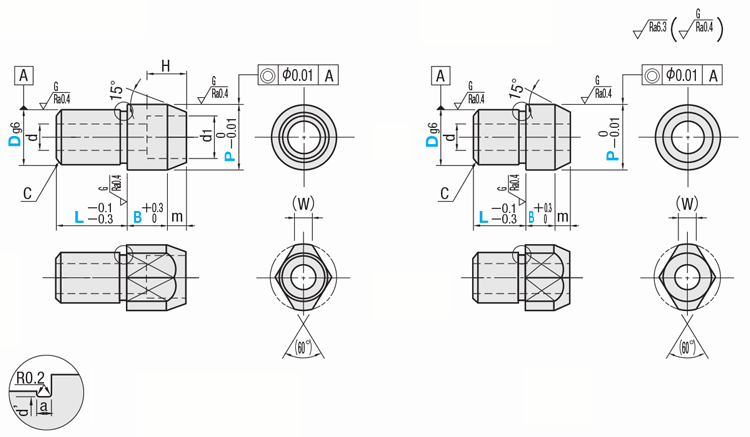

外形図・規格表

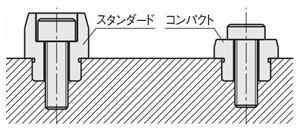

■スタンダードタイプ

■コンパクトタイプ

(丸)

(ダイヤ)

(丸)

(ダイヤ)

a＝1.0
d’＝D－0.2
[ ! ]逃げ部寸法は参考値になります。

位置決めピン　大頭テーパタイプ　－ボルト止め　スタンダード/コンパクト－:関連画像

[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。

材質No．	[ M ]材質	[ S ]表面処理	[ H ]硬度	スタンダードタイプ		コンパクトタイプ	形状記号
				P寸指定	P・L・B寸指定
①	SKS3相当	−	焼入硬度 60〜63HRC	JPT	FPT	FPTC	MA(丸) MD(ダイヤ)
②	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC	－	GFPT	－
			メッキ硬度 750HV〜
③	SKS3相当	−	−	－	BFPT	－
④	SUS304	−	−	SJPT	SFPT	SFPTC
⑤	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	－	HFPT	－
⑥	SUS440Cまたは	−	焼入硬度 50〜55HRC	CJPT	CFPT	－
	13Crステンレス

規格表

型式			−	P	−	L	−	B

Type	形状	D
JPT	MA	10	−	14.00
FPT	MA	10		P14.00	−	L15	−	B6.0
FPTC	MA	10	−	P13.00	−	L6	−	B3.0

■適用ボルト表

D	g6	d	d₁	H	適用ボルト M
8	−0.005 −0.014	3.5	6.5	4	M3
10	−0.005 −0.014	4.5	8	5	M4
12	−0.006 −0.017	5.5	9.5	6.5	M5
13		6.6	11	7.5	M6
16		9	14	10	M8
20	−0.007 −0.020	9	14	10	M8

■スタンダード・ P寸指定タイプ

型式			P	L	B	C	m	(W)
Type	形状	D	指定0.01mm単位
JPT SJPT CJPT	MA(丸) MD(ダイヤ)	10	14.00～17.00	15	10	2	4	4
		12	15.00～18.00					5
		13	17.00～20.00	22				5.5
		16	20.00～27.00			3	5	7
		20	23.00～30.00	30	15			9

■スタンダード・ P・L・B寸指定タイプ

型式			P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	m	(W)
Type	形状	D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	m	(W)
FPT GFPT BFPT SFPT HFPT CFPT	MA(丸) MD(ダイヤ)	8	12.00〜15.00	3〜20	4.0〜20.0	0.5	3	3
		10	14.00〜17.00	5〜20	4.0〜20.0	2	4	4
		12	15.00〜18.00	6〜24	7.0〜20.0			5
		13	17.00〜20.00	6〜26	8.0〜20.0			5.5
		16	20.00〜27.00	7〜32	8.0〜20.0	3	5	7
		20	23.00〜30.00	8〜40	8.0〜20.0	3	5	9

[ ! ]L＜Dの時、C寸法（面取り）は0.5となります。

■コンパクトタイプ

型式			P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	m	(W)
Type	形状	D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	m	(W)
FPTC SFPTC	MA(丸) MD(ダイヤ)	8	9.00〜15.00	3〜13	3.0〜14.0	0.5	2	3
		10	11.00〜15.00	5〜14	3.0〜16.0			4
		12	13.00〜17.00	6〜15	3.0〜18.0			5
		13	14.00〜18.00	6〜16	3.0〜20.0			5.5
		16	17.00〜21.00	7〜18	3.0〜20.0		3	7
		20	21.00〜25.00	8〜20	3.0〜20.0		3	9

型番リスト

表示件数

型番

BFPTMA8-P[12-15/0.01]-L[3-20/1]-B[4-20/0.1]

BFPTMA10-P[14-17/0.01]-L[5-20/1]-B[4-20/0.1]

BFPTMA12-P[15-18/0.01]-L[6-24/1]-B[7-20/0.1]

BFPTMA13-P[17-20/0.01]-L[6-26/1]-B[8-20/0.1]

BFPTMA16-P[20-27/0.01]-L[7-32/1]-B[8-20/0.1]

BFPTMA20-P[23-30/0.01]-L[8-40/1]-B[8-20/0.1]

BFPTMD8-P[12-15/0.01]-L[3-20/1]-B[4-20/0.1]

BFPTMD10-P[14-17/0.01]-L[5-20/1]-B[4-20/0.1]

BFPTMD12-P[15-18/0.01]-L[6-24/1]-B[7-20/0.1]

BFPTMD13-P[17-20/0.01]-L[6-26/1]-B[8-20/0.1]

BFPTMD16-P[20-27/0.01]-L[7-32/1]-B[8-20/0.1]

BFPTMD20-P[23-30/0.01]-L[8-40/1]-B[8-20/0.1]

CFPTMA8-P[12-15/0.01]-L[3-20/1]-B[4-20/0.1]

CFPTMA10-P[14-17/0.01]-L[5-20/1]-B[4-20/0.1]

CFPTMA12-P[15-18/0.01]-L[6-24/1]-B[7-20/0.1]

CFPTMA13-P[17-20/0.01]-L[6-26/1]-B[8-20/0.1]

CFPTMA16-P[20-27/0.01]-L[7-32/1]-B[8-20/0.1]

CFPTMA20-P[23-30/0.01]-L[8-40/1]-B[8-20/0.1]

CFPTMD8-P[12-15/0.01]-L[3-20/1]-B[4-20/0.1]

CFPTMD10-P[14-17/0.01]-L[5-20/1]-B[4-20/0.1]

CFPTMD12-P[15-18/0.01]-L[6-24/1]-B[7-20/0.1]

CFPTMD13-P[17-20/0.01]-L[6-26/1]-B[8-20/0.1]

CFPTMD16-P[20-27/0.01]-L[7-32/1]-B[8-20/0.1]

CFPTMD20-P[23-30/0.01]-L[8-40/1]-B[8-20/0.1]

CJPTMA10-[14-17/0.01]

CJPTMA12-[15-18/0.01]

CJPTMA13-[17-20/0.01]

CJPTMA16-[20-27/0.01]

CJPTMA20-[23-30/0.01]

CJPTMD10-[14-17/0.01]

CJPTMD12-[15-18/0.01]

CJPTMD13-[17-20/0.01]

CJPTMD16-[20-27/0.01]

CJPTMD20-[23-30/0.01]

FPTCMA8-P[9-15/0.01]-L[3-13/1]-B[3-14/0.1]

FPTCMA10-P[11-15/0.01]-L[5-14/1]-B[3-16/0.1]

FPTCMA12-P[13-17/0.01]-L[6-15/1]-B[3-18/0.1]

FPTCMA13-P[14-18/0.01]-L[6-16/1]-B[3-20/0.1]

FPTCMA16-P[17-21/0.01]-L[7-18/1]-B[3-20/0.1]

FPTCMA20-P[21-25/0.01]-L[8-20/1]-B[3-20/0.1]

FPTCMD8-P[9-15/0.01]-L[3-13/1]-B[3-14/0.1]

FPTCMD10-P[11-15/0.01]-L[5-14/1]-B[3-16/0.1]

FPTCMD12-P[13-17/0.01]-L[6-15/1]-B[3-18/0.1]

FPTCMD13-P[14-18/0.01]-L[6-16/1]-B[3-20/0.1]

FPTCMD16-P[17-21/0.01]-L[7-18/1]-B[3-20/0.1]

FPTCMD20-P[21-25/0.01]-L[8-20/1]-B[3-20/0.1]

FPTMA8-P[12-15/0.01]-L[3-20/1]-B[4-20/0.1]

FPTMA10-P[14-17/0.01]-L[5-20/1]-B[4-20/0.1]

FPTMA12-P[15-18/0.01]-L[6-24/1]-B[7-20/0.1]

FPTMA13-P[17-20/0.01]-L[6-26/1]-B[8-20/0.1]

FPTMA16-P[20-27/0.01]-L[7-32/1]-B[8-20/0.1]

FPTMA20-P[23-30/0.01]-L[8-40/1]-B[8-20/0.1]

FPTMD8-P[12-15/0.01]-L[3-20/1]-B[4-20/0.1]

FPTMD10-P[14-17/0.01]-L[5-20/1]-B[4-20/0.1]

FPTMD12-P[15-18/0.01]-L[6-24/1]-B[7-20/0.1]

FPTMD13-P[17-20/0.01]-L[6-26/1]-B[8-20/0.1]

FPTMD16-P[20-27/0.01]-L[7-32/1]-B[8-20/0.1]

FPTMD20-P[23-30/0.01]-L[8-40/1]-B[8-20/0.1]

GFPTMA8-P[12-15/0.01]-L[3-20/1]-B[4-20/0.1]

GFPTMA10-P[14-17/0.01]-L[5-20/1]-B[4-20/0.1]
