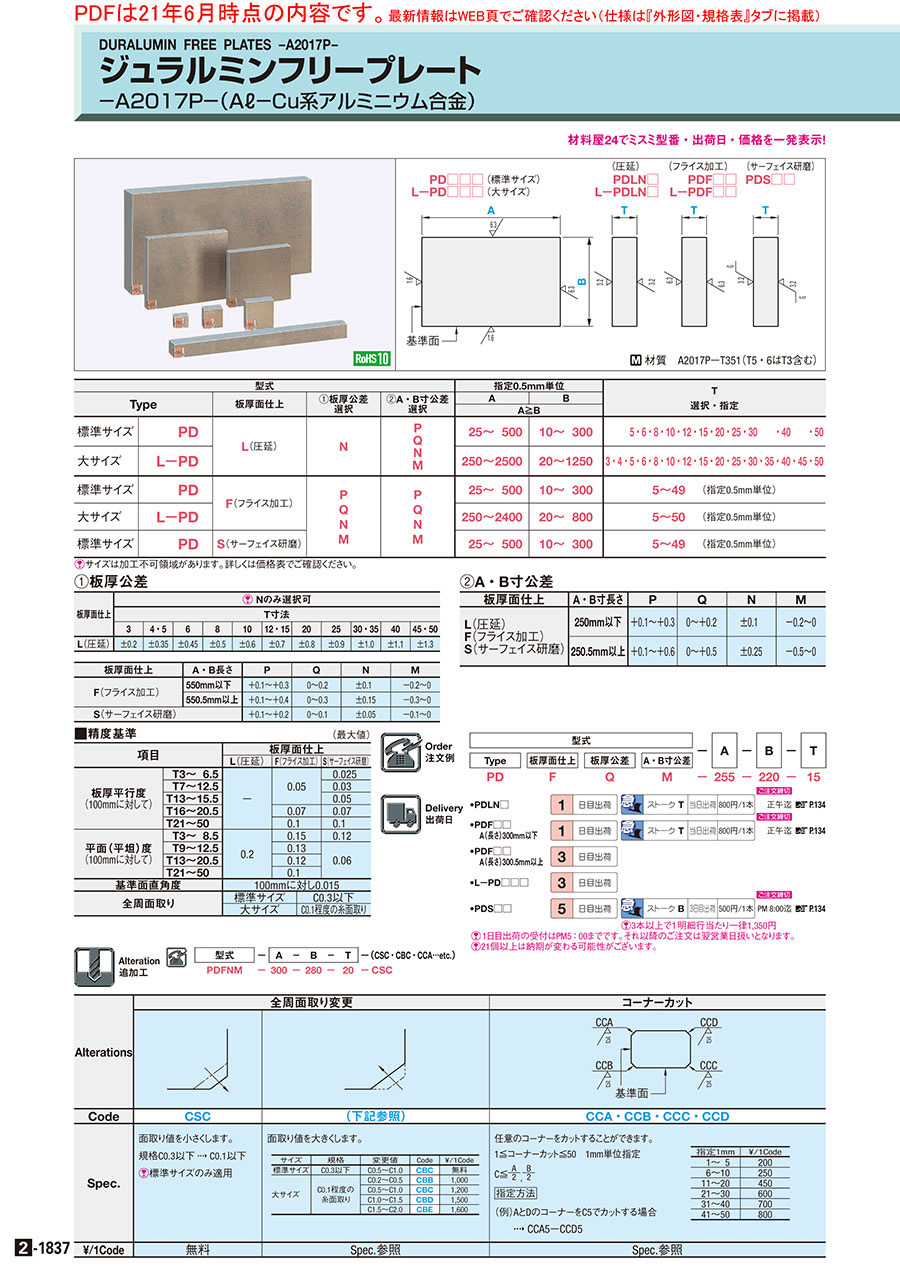

ジュラルミンフリープレート Ａ２０１７Ｐ
- 通常単価(税別)
- -
- 税込単価
- -
【最大10%プライスダウン！】長さ：100mm以上、幅100mm以上のサイズの...
詳細情報を確認するご注意
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が72型番あります。
外形図・規格表
外形図
| (圧延） | (フライス加工) | (サーフェイス研磨) | |||||
| PD□□□(標準サイズ) | PDLN□ | PDF□□ | PDS□□ | ||||
| L-PD□□□（大サイズ） | L-PDLN□ | L-PDF□□ | |||||
 |  |  |  | ||||
[ ! ]Ａ≧Ｂとなるようにご選定ください。
[ ! ]標準サイズはC0.3以下、細長サイズ、大サイズはC0.1程度の糸面取りをしております。
[ M ]材質 A2017P−T351（T5・6はT3含む）
[ ! ]標準サイズはC0.3以下、細長サイズ、大サイズはC0.1程度の糸面取りをしております。
[ M ]材質 A2017P−T351（T5・6はT3含む）
規格表
| 型式 | − | A | − | B | − | T | ||||||||||
| Type | 板厚面仕上 | 板厚公差 | A・B寸公差 | |||||||||||||
| PD | F | Q | M | − | 255 | − | 220 | − | 15 | （標準サイズ） | ||||||
| L-PD | F | Q | M | − | 800 | − | 700 | − | 40 | （L-大サイズ） | ||||||
| 型式 | 指定0.5mm単位 | T 選択・指定 | |||||
| Type | 板厚面仕上 | ①板厚公差 選択 | ②A・B寸公差 選択 | A | B | ||
| A≧B | |||||||
| 標準サイズ | PD | L(圧延) | N | P Q N M | 25〜 500 | 10〜 300 | 5・6・8・10・12・15・20・25・30 ・40 ・50 |
| 大サイズ | L−PD | 250〜 2500 | 20〜 1250 | 3・4・5・6・8・10・12・15・20・25・30・35・40・45・50 | |||
| 標準サイズ | PD | F(フライス加工) | P Q N M | P Q N M | 25〜 500 | 10〜 300 | 5〜49 (指定0.5mm単位) |
| 大サイズ | L−PD | 250〜 2400 | 20〜 800 | 5〜50 (指定0.5mm単位) | |||
| 標準サイズ | PD | S(サーフェイス研磨) | 25〜 500 | 10〜 300 | 5〜49 (指定0.5mm単位) | ||
①板厚公差
| 板厚面仕上 | [ ! ]Nのみ選択可 | ||||||||||
| T寸法 | |||||||||||
| 3 | 4・5 | 6 | 8 | 10 | 12・15 | 20 | 25 | 30・35 | 40 | 45・50 | |
| L(圧延) | ±0.2 | ±0.35 | ±0.45 | ±0.5 | ±0.6 | ±0.7 | ±0.8 | ±0.9 | ±1.0 | ±1.1 | ±1.3 |
| 板厚面仕上 | A・B長さ | P | Q | N | M |
| F(フライス加工) | 550ｍｍ以下 | ＋0.1〜＋0.3 | 0〜0.2 | ±0.1 | −0.2〜0 |
| 550.5ｍｍ以上 | ＋0.1〜＋0.4 | 0〜0.3 | ±0.15 | −0.3〜0 | |
| S(サーフェイス研磨) | ＋0.1〜＋0.2 | 0〜0.1 | ±0.05 | −0.1〜0 | |
②A・B寸公差
| 板厚面仕上 | A・B寸長さ | P | Q | N | M |
| L(圧延) F(フライス加工) S(サーフェイス研磨) | 250mm以下 | ＋0.1〜＋0.3 | 0〜＋0.2 | ±0.1 | −0.2〜0 |
| 250.5mm以上 | ＋0.1〜＋0.6 | 0〜＋0.5 | ±0.25 | −0.5〜0 |
■精度基準 （最大値）
| 項目 | 板厚面仕上 | ||||
| L(圧延) | F(フライス加工) | S(サーフェイス研磨) | |||
| 板厚平行度 (100mmに対して) | T3〜 6.5 | − | 0.05 | 0.025 | |
| T7〜 12.5 | 0.03 | ||||
| T13〜 15.5 | 0.05 | ||||
| T16〜 20.5 | 0.07 | 0.07 | |||
| T21〜 50 | 0.1 | 0.1 | |||
| 平面(平坦)度 (100mmに対して) | T3〜 8.5 | 0.2 | 0.15 | 0.12 | |
| T9〜 12.5 | 0.13 | 0.06 | |||
| T13〜 20.5 | 0.12 | ||||
| T21〜 50 | 0.1 | ||||
| 基準面直角度 | 100mmに対し0.015 | ||||
| 全周面取り | 標準サイズ | C0.3以下 | |||
| 大サイズ | C0.1程度の糸面取り | ||||
追加工
| 型式 | - | A | - | B | - | T | - | 追加工 | |||||||
| PDFNM | - | 300 | - | 280 | - | 20 | - | CSC | |||||||
| PNFNM | - | 300 | - | 200 | - | 25 | - | CCA5 | - | CCB5 | - | CCC5 | - | CCD5 | |
| Alterations | 全周面取り変更 | コーナーカット | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | CSC | (下記参照) | CCA・CCB・CCC・CCD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | 面取り値を小さくします。 規格C0.3以下 →C0.1以下 [ ! ]標準サイズのみ適用 | 面取り値を大きくします。
| 任意のコーナーをカットすることができます。 1≦コーナーカット≦50 1mm単位指定
→CCA5－CCD5 |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ¥/1Code | 無料 | Spec.参照 | Spec.参照 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技術情報
アルミ合金 金属プレート特性表
| 材質名 | 材料記号 | 機械的性質の代表値 | |||
|---|---|---|---|---|---|
| 引張り強さ （N/mm2） | 耐力 （N/mm2） | 伸び | 硬度 | ||
| アルミ合金 | A2017P | 390 | 250 | 13% | 105HB |
| A2024P | 470 | 323 | 20% | 120HB | |
| A5052P | 225 | 125 | 18% | 65HB | |
| A5052P ハイプレシジョン | 215 | 120 | 21% | 58HB | |
| A5083P | 289 | 147 | 22% | 70HB | |
| A6061P | 309 | 274 | 12% | 95HB | |
| A7075P | 550 | 490 | 12% | 160HB | |
| ANP79 | 560 | 500 | 12% | 165HB | |
[ ! ]上記特性値は標準値であり保証値ではありません。
[ ! ]金属プレートは、熱処理する前の状態でご提供いたします。（調質・焼鈍材は除く）
*金属プレートの機械的、物理的性質について>>こちらより詳細ご確認ください。
金属プレート 仕上げ方法
| 加工分類 | 仕上記号 | 加工内容 |
| 切断 | 切断 | バンドソーによる素材切断品。 アルミは丸鋸切断となります。 |
| 精密切断 | 精密切断機による素材切断品。 切断面の面粗さはフライス相当です。 | |
| フライス | 上下面フライス (2F 側面未仕上) | 上下面フライス仕上品。 側面は切断面、もしくは素材肌となります。 |
| 側面フライス (4F 上下面未仕上) | 側面フライス仕上品。 上下面は素材肌となります。 | |
| 6F相当品 | 上下面と幅をフライスし、長さを精密切断した仕上品。 直角度を除き、6F相当の精度となります。 | |
| 6面フライス (6F) | 6面フライス仕上品 | |
| フライス面 自由選択 | 上記フライス仕上規格以外の フライス面指定ができます。 | |
| ロータリー研磨 | 上下面ロータリー研磨 (2RG 側面未仕上) | 上下面ロータリー研磨加工品。 側面は切断面、もしくは素材肌となります。 |
| 上下面ロータリー研磨 (4F2RG 側面フライス) | 上下面をロータリー研磨品。 側面はフライス仕上となります。 | |
| サーフェイス研磨 | 側面サーフェス研磨 (4G 上下面未仕上) | 側面サーフェイス研磨品。 上下面は素材肌となります。 |
| 上下面サーフェス研磨 (4F2G 側面フライス) | 上下面サーフェイス研磨品。 側面はフライス仕上となります。 | |
| 6面サーフェス研磨 (6G) | 6面サーフェイス研磨品 |
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 1日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
詳細情報
基本情報
【最大10%プライスダウン！】長さ：100mm以上、幅100mm以上のサイズのプレートをプライスダウンしました。
小物・細長・大物サイズまで寸法・公差・仕上方法をフリーに選定！
ご注意
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
[ ! ]価格表に「－」の表記は加工不可領域でお取り扱いがございません。
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
[ ! ]サーフェイスのT=5〜7は1mm単位
[ ! ]板厚50を超えるサイズ・精級公差は『材料屋24サイト』のみお選びいただけます。詳細はこちらをご参照ください。
※サーフェイス研磨は除く
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 40 | 50 |
| PDLN□ (側面フライス 板厚面圧延) L−PDL(圧延) 大サイズは こちら に掲載して います。 | 25 〜 50 | 10〜19.5 | |||||||||||
| 50.5〜 75 | |||||||||||||
| 75.5〜 100 | |||||||||||||
| 100.5〜 250 | |||||||||||||
| 25 〜 50 | 20〜50 | ||||||||||||
| 50.5〜 75 | |||||||||||||
| 75.5〜 100 | |||||||||||||
| 100.5〜 250 | |||||||||||||
| 50.5〜 75 | 50.5〜75 | ||||||||||||
| 75.5〜 100 | |||||||||||||
| 100.5〜 200 | |||||||||||||
| 200.5〜 500 | |||||||||||||
| 75.5〜 100 | 75.5〜100 | ||||||||||||
| 100.5〜 200 | |||||||||||||
| 200.5〜 300 | |||||||||||||
| 300.5〜 500 | |||||||||||||
| 100.5〜 250 | 100.5〜125 | ||||||||||||
| 250.5〜 500 | |||||||||||||
| 125.5〜 300 | 125.5〜150 | ||||||||||||
| 300.5〜 500 | |||||||||||||
| 150.5〜 300 | 150.5〜160 | ||||||||||||
| 300.5〜 500 | |||||||||||||
| 160.5〜 500 | 160.5〜200 | ||||||||||||
| 200.5〜 500 | 200.5〜250 | ||||||||||||
| 250.5〜 500 | 250.5〜300 |
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5 | 5.5〜6 | 6.5〜8 | 8.5〜10 | 10.5〜12 | 12.5〜15 | 15.5〜20 | 20.5〜25 | 25.5〜30 | 30.5〜39 | 39.5〜49 |
| PDF□□ (6面フライス) L−PDF(フライス) 大サイズは こちら・こちら に掲載して います。 | 25 〜 50 | 10〜19.5 | |||||||||||
| 50.5〜 75 | |||||||||||||
| 75.5〜 100 | |||||||||||||
| 100.5〜 250 | |||||||||||||
| 25 〜 50 | 20〜50 | ||||||||||||
| 50.5〜 75 | |||||||||||||
| 75.5〜 100 | |||||||||||||
| 100.5〜 250 | |||||||||||||
| 50.5〜 75 | 50.5〜75 | ||||||||||||
| 75.5〜 100 | |||||||||||||
| 100.5〜 200 | |||||||||||||
| 200.5〜 500 | |||||||||||||
| 75.5〜 100 | 75.5〜100 | ||||||||||||
| 100.5〜 200 | |||||||||||||
| 200.5〜 300 | |||||||||||||
| 300.5〜 500 | |||||||||||||
| 100.5〜 250 | 100.5〜125 | ||||||||||||
| 250.5〜 500 | |||||||||||||
| 125.5〜 300 | 125.5〜150 | ||||||||||||
| 300.5〜 500 | |||||||||||||
| 150.5〜 300 | 150.5〜160 | ||||||||||||
| 300.5〜 500 | |||||||||||||
| 160.5〜 500 | 160.5〜200 | ||||||||||||
| 200.5〜 500 | 200.5〜250 | ||||||||||||
| 250.5〜 500 | 250.5〜300 |
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5 | 6 | 7〜8 | 8.5〜10 | 10.5〜12 | 12.5〜15 | 15.5〜20 | 20.5〜25 | 25.5〜30 | 30.5〜39 | 39.5〜49 |
| PDS□□ (側面フライス 板厚面サーフェイス研磨) | 25 〜 50 | 10〜19.5 | − | − | |||||||||
| 50.5〜 75 | − | − | |||||||||||
| 75.5〜 100 | − | − | |||||||||||
| 100.5〜 250 | − | − | − | − | |||||||||
| 25 〜 50 | 20〜50 | − | − | ||||||||||
| 50.5〜 75 | − | − | |||||||||||
| 75.5〜 100 | − | − | |||||||||||
| 100.5〜 250 | − | − | |||||||||||
| 50.5〜 75 | 50.5〜75 | ||||||||||||
| 75.5〜 100 | |||||||||||||
| 100.5〜 200 | |||||||||||||
| 200.5〜 500 | |||||||||||||
| 75.5〜 100 | 75.5〜100 | ||||||||||||
| 100.5〜 200 | |||||||||||||
| 200.5〜 300 | |||||||||||||
| 300.5〜 500 | |||||||||||||
| 100.5〜 250 | 100.5〜125 | ||||||||||||
| 250.5〜 500 | |||||||||||||
| 125.5〜 300 | 125.5〜150 | ||||||||||||
| 300.5〜 500 | |||||||||||||
| 150.5〜 300 | 150.5〜160 | ||||||||||||
| 300.5〜 500 | |||||||||||||
| 160.5〜 500 | 160.5〜200 | ||||||||||||
| 200.5〜 500 | 200.5〜250 | ||||||||||||
| 250.5〜 500 | 250.5〜300 |
[ ! ]板厚50を超えるサイズ・精級公差は『材料屋24サイト』のみお選びいただけます。詳細はこちらをご参照ください。
※サーフェイス研磨は除く
■大サイズ A・B 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
[ ! ]板厚50を超えるサイズ・精級公差は『材料屋24サイト』のみお選びいただけます。詳細はこちらをご参照ください。
■大サイズ A・B 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
■大サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
[ ! ]板厚50を超えるサイズ・精級公差は『材料屋24サイト』のみお選びいただけます。詳細はこちらをご参照ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| L−PDLN□ (側面フライス 板厚面圧延) | 250 〜 350 | 20〜30 | |||||||||||||||
| 350.5〜 700 | |||||||||||||||||
| 700.5〜 800 | |||||||||||||||||
| 800.5〜 900 | |||||||||||||||||
| 900.5〜 1000 | |||||||||||||||||
| 1000.5〜 1200 | |||||||||||||||||
| 1200.5〜 1400 | |||||||||||||||||
| 1400.5〜 1600 | |||||||||||||||||
| 250.5〜 350 | 30.5〜50 | ||||||||||||||||
| 350.5〜 700 | |||||||||||||||||
| 700.5〜 800 | |||||||||||||||||
| 800.5〜 900 | |||||||||||||||||
| 900.5〜 1000 | |||||||||||||||||
| 1000.5〜 1200 | |||||||||||||||||
| 1200.5〜 1400 | |||||||||||||||||
| 1400.5〜 1600 | |||||||||||||||||
| 1600.5〜 1800 | |||||||||||||||||
| 1800.5〜 2000 | |||||||||||||||||
| 2000.5〜 2200 | |||||||||||||||||
| 500.5〜 950 | 50.5〜100 | ||||||||||||||||
| 950.5〜 1250 | |||||||||||||||||
| 1250.5〜 1500 | |||||||||||||||||
| 1500.5〜 2150 | |||||||||||||||||
| 2150.5〜 2500 | |||||||||||||||||
| 500.5〜 900 | 100.5〜150 | ||||||||||||||||
| 900.5〜 1400 | |||||||||||||||||
| 1400.5〜 2150 | |||||||||||||||||
| 2150.5〜 2500 | |||||||||||||||||
| 500.5〜 850 | 150.5〜200 | ||||||||||||||||
| 850.5〜 1350 | |||||||||||||||||
| 1350.5〜 2500 | |||||||||||||||||
| 500.5〜 800 | 200.5〜250 | ||||||||||||||||
| 800.5〜 1300 | |||||||||||||||||
| 1300.5〜 2500 | |||||||||||||||||
| 500.5〜 750 | 250.5〜300 | ||||||||||||||||
| 750.5〜 1300 | |||||||||||||||||
| 1300.5〜 2500 | |||||||||||||||||
| 300.5〜 700 | 300.5〜350 | ||||||||||||||||
| 700.5〜 1250 | |||||||||||||||||
| 1250.5〜 2500 | |||||||||||||||||
| 350.5〜 650 | 350.5〜400 | ||||||||||||||||
| 650.5〜 1200 | |||||||||||||||||
| 1200.5〜 2500 | |||||||||||||||||
| 400.5〜 600 | 400.5〜450 | ||||||||||||||||
| 600.5〜 1100 | |||||||||||||||||
| 1100.5〜 2500 | |||||||||||||||||
| 450.5〜 550 | 450.5〜500 | ||||||||||||||||
| 550.5〜 1100 | |||||||||||||||||
| 1100.5〜 2500 | |||||||||||||||||
| 500.5〜 1050 | 500.5〜550 | ||||||||||||||||
| 1050.5〜 1550 | |||||||||||||||||
| 1550.5〜 2500 | |||||||||||||||||
| 550.5〜 1000 | 550.5〜600 | ||||||||||||||||
| 1000.5〜 1550 | |||||||||||||||||
| 1550.5〜 2500 | |||||||||||||||||
| 600.5〜 900 | 600.5〜650 | ||||||||||||||||
| 900.5〜 1700 | |||||||||||||||||
| 1700.5〜 2500 | |||||||||||||||||
| 650.5〜 900 | 650.5〜700 | ||||||||||||||||
| 900.5〜 1100 | |||||||||||||||||
| 1100.5〜 1550 | |||||||||||||||||
| 1550.5〜 2500 | |||||||||||||||||
| 700.5〜 850 | 700.5〜750 | ||||||||||||||||
| 850.5〜 1100 | |||||||||||||||||
| 1100.5〜 1700 | |||||||||||||||||
| 1700.5〜 2500 | |||||||||||||||||
| 750.5〜 1200 | 750.5〜800 | ||||||||||||||||
| 1200.5〜 1650 | |||||||||||||||||
| 1650.5〜 2100 | |||||||||||||||||
| 2100.5〜 2500 | |||||||||||||||||
| 800.5〜 1200 | 800.5〜850 | ||||||||||||||||
| 1200.5〜 1650 | |||||||||||||||||
| 1650.5〜 2100 | |||||||||||||||||
| 2100.5〜 2500 |
■大サイズ A・B 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| L−PDLN□ (側面フライス 板厚面圧延) | 850.5〜 1400 | 850.5〜900 | |||||||||||||||
| 1400.5〜 1950 | |||||||||||||||||
| 1950.5〜 2500 | |||||||||||||||||
| 900.5〜 1400 | 900.5〜950 | ||||||||||||||||
| 1400.5〜 1950 | |||||||||||||||||
| 1950.5〜 2500 | |||||||||||||||||
| 950.5〜 1400 | 950.5〜1000 | − | − | − | − | − | |||||||||||
| 1400.5〜 1950 | − | − | − | − | − | ||||||||||||
| 1950.5〜 2500 | − | − | − | − | − | ||||||||||||
| 1000.5〜 1500 | 1000.5〜1050 | − | − | − | − | − | |||||||||||
| 1500.5〜 2000 | − | − | − | − | − | ||||||||||||
| 2000.5〜 2500 | − | − | − | − | − | ||||||||||||
| 1050.5〜 1500 | 1050.5〜1100 | − | − | − | − | − | |||||||||||
| 1500.5〜 2000 | − | − | − | − | − | ||||||||||||
| 2000.5〜 2500 | − | − | − | − | − | ||||||||||||
| 1100.5〜 1500 | 1100.5〜1150 | − | − | − | − | − | |||||||||||
| 1500.5〜 2000 | − | − | − | − | − | ||||||||||||
| 2000.5〜 2500 | − | − | − | − | − | ||||||||||||
| 1150.5〜 1600 | 1150.5〜1200 | − | − | − | − | − | |||||||||||
| 1600.5〜 2050 | − | − | − | − | − | ||||||||||||
| 2050.5〜 2500 | − | − | − | − | − | ||||||||||||
| 1200.5〜 1600 | 1200.5〜1250 | − | − | − | − | − | − | − | − | − | − | − | − | − | |||
| 1600.5〜 2050 | − | − | − | − | − | − | − | − | − | − | − | − | − | ||||
| 2050.5〜 2500 | − | − | − | − | − | − | − | − | − | − | − | − | − |
■大サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | B T | 5〜7.5 | 8〜9.5 | 10〜11.5 | 12〜14.5 | 15〜17.5 | 18〜19.5 | 20〜21.5 | 22〜24.5 | 25〜29.5 | 30〜34.5 | 35〜39.5 | 40〜50 |
| L−PDF□□ (6面フライス) | 250 〜 350 | 20〜30 | − | − | − | |||||||||
| 350.5〜 500 | − | − | − | |||||||||||
| 500.5〜 650 | − | − | − | |||||||||||
| 650.5〜 800 | − | − | − | |||||||||||
| 800.5〜 900 | − | − | − | |||||||||||
| 900.5〜 1000 | − | − | − | |||||||||||
| 1000.5〜 1200 | − | − | − | − | − | − | − | |||||||
| 1200.5〜 1400 | − | − | − | − | − | − | − | |||||||
| 1400.5〜 1600 | − | − | − | − | − | − | − | |||||||
| 250.5〜 350 | 30.5〜50 | |||||||||||||
| 350.5〜 500 | ||||||||||||||
| 500.5〜 650 | ||||||||||||||
| 650.5〜 800 | ||||||||||||||
| 800.5〜 1000 | ||||||||||||||
| 1000.5〜 1300 | − | − | − | − | ||||||||||
| 1300.5〜 1600 | − | − | − | − | ||||||||||
| 1600.5〜 2000 | − | − | − | − | − | − | − | − | − | |||||
| 2000.5〜 2400 | − | − | − | − | − | − | − | − | − | |||||
| 500.5〜 650 | 50.5〜100 | |||||||||||||
| 650.5〜 800 | ||||||||||||||
| 800.5〜 1000 | ||||||||||||||
| 1000.5〜 1300 | − | − | − | − | ||||||||||
| 1300.5〜 1600 | − | − | − | − | ||||||||||
| 1600.5〜 2000 | − | − | − | − | − | − | − | − | − | |||||
| 2000.5〜 2400 | − | − | − | − | − | − | − | − | − | |||||
| 500.5〜 600 | 100.5〜145 | |||||||||||||
| 600.5〜 700 | − | |||||||||||||
| 700.5〜 800 | − | |||||||||||||
| 800.5〜 900 | − | |||||||||||||
| 900.5〜 1000 | − | |||||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 500.5〜 600 | 145.5〜200 | |||||||||||||
| 600.5〜 700 | − | |||||||||||||
| 700.5〜 800 | − | |||||||||||||
| 800.5〜 900 | − | |||||||||||||
| 900.5〜 1000 | − | |||||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 500.5〜 600 | 200.5〜250 | |||||||||||||
| 600.5〜 700 | − | |||||||||||||
| 700.5〜 800 | − | |||||||||||||
| 800.5〜 900 | − | |||||||||||||
| 900.5〜 1000 | − | |||||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − |
■大サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
[ ! ]板厚50を超えるサイズ・精級公差は『材料屋24サイト』のみお選びいただけます。詳細はこちらをご参照ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | B T | 5〜7.5 | 8〜9.5 | 10〜11.5 | 12〜14.5 | 15〜17.5 | 18〜19.5 | 20〜21.5 | 22〜24.5 | 25〜29.5 | 30〜34.5 | 35〜39.5 | 40〜50 |
| L−PDF□□ (6面フライス) | 500.5〜 600 | 250.5〜300 | ||||||||||||
| 600.5〜 700 | − | |||||||||||||
| 700.5〜 800 | − | |||||||||||||
| 800.5〜 900 | − | |||||||||||||
| 900.5〜 1000 | − | |||||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 300.5〜 400 | 300.5〜350 | − | − | |||||||||||
| 400.5〜 500 | − | − | ||||||||||||
| 500.5〜 600 | − | |||||||||||||
| 600.5〜 700 | − | |||||||||||||
| 700.5〜 800 | − | |||||||||||||
| 800.5〜 900 | − | |||||||||||||
| 900.5〜 1000 | − | |||||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 350.5〜 500 | 350.5〜400 | − | ||||||||||||
| 500.5〜 600 | − | |||||||||||||
| 600.5〜 700 | − | |||||||||||||
| 700.5〜 800 | − | |||||||||||||
| 800.5〜 900 | − | |||||||||||||
| 900.5〜 1000 | − | |||||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 400.5〜 500 | 400.5〜450 | − | ||||||||||||
| 500.5〜 600 | − | |||||||||||||
| 600.5〜 700 | − | |||||||||||||
| 700.5〜 800 | − | |||||||||||||
| 800.5〜 900 | − | |||||||||||||
| 900.5〜 1000 | − | |||||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 450.5〜 500 | 450.5〜500 | − | ||||||||||||
| 500.5〜 600 | − | |||||||||||||
| 600.5〜 700 | − | |||||||||||||
| 700.5〜 800 | − | |||||||||||||
| 800.5〜 900 | − | |||||||||||||
| 900.5〜 1000 | − | |||||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 500.5〜 600 | 500.5〜550 | − | ||||||||||||
| 600.5〜 700 | − | |||||||||||||
| 700.5〜 800 | − | |||||||||||||
| 800.5〜 900 | − | |||||||||||||
| 900.5〜 1000 | − | |||||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 550.5〜 600 | 550.5〜600 | − | − | − | − | |||||||||
| 600.5〜 700 | − | − | − | − | ||||||||||
| 700.5〜 800 | − | − | − | − | ||||||||||
| 800.5〜 900 | − | − | − | − | ||||||||||
| 900.5〜 1000 | − | − | − | − | ||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 600.5〜 700 | 600.5〜650 | − | − | − | − | |||||||||
| 700.5〜 800 | − | − | − | − | ||||||||||
| 800.5〜 900 | − | − | − | − | ||||||||||
| 900.5〜 1000 | − | − | − | − | ||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 650.5〜 700 | 650.5〜700 | − | − | − | − | |||||||||
| 700.5〜 800 | − | − | − | − | ||||||||||
| 800.5〜 900 | − | − | − | − | ||||||||||
| 900.5〜 1000 | − | − | − | − | ||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − | ||||||||||
| 700.5〜 800 | 700.5〜800 | − | − | − | − | |||||||||
| 800.5〜 900 | − | − | − | − | ||||||||||
| 900.5〜 1000 | − | − | − | − | ||||||||||
| 1000.5〜 1200 | − | − | − | − | ||||||||||
| 1200.5〜 1400 | − | − | − | − | ||||||||||
| 1400.5〜 1600 | − | − | − | − |
納期
●PDF□□
A(長さ)300.5mm以上
| 3 | 日目出荷 |
●L-PD□□□
| 3 | 日目出荷 |
[ ! ]1日目出荷の受付はPM5:00までです。それ以降のご注文は翌営業日扱いとなります。
[ ! ]21個以上は納期が変わる可能性がございます。
出荷日については、こちらをご覧ください。
概要・仕様
仕様・概要
4面フライス（圧延）
6面フライス
6面フライス＋上下面サーフェイス
6面フライス
6面フライス＋上下面サーフェイス
商品担当おすすめ
ジュラルミンフリープレート Ａ２０１７Ｐのレビュー
測定用製品固定ジグの材料
5
5.02019/02/01
製品の強度測定を行う時の英品固定用冶具の材料として使用したが、購入時に寸法指定できたため最小限の加工サイズで入手でき助か...もっと読む
1人が参考にしています。
治具 ベースプレート
5
5.02018/09/03
サイズの自由度が高い、短納期、低価格なので利用してます。A7075Pと比較すると思いますが、強度があり、低価格なのでA2...もっと読む
1人が参考にしています。
専用ステー
4
4.02017/02/27
既製品の形状では対応できず、専用ステーを作製するのに使用しました。
A2017Pは、切削性に優れ、加工しやすく、綺麗に仕...もっと読む
1人が参考にしています。
アルミ17指定なので
5
5.02023/06/27
知っている材料屋さん、だと単価と納期が合わず、
こちらのほうが、単価、納期良かったので
こちらで注文させていただきました...もっと読む
0人が参考にしています。
軽量化 かつ強度が必要な材料に使用
5
5.02023/01/24
強度があるのと加工しやすい
ジュラルミンL型アングルがあれば助かる
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
金属プレート・ブロックカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
A5052P フリープレート(WEB掲載品）
4.5通常出荷日:当日出荷可能1日目～
ミスミ
SS400フリープレート(WEB掲載品)
4.5通常出荷日:当日出荷可能1日目～
ミスミ
S50Cフリープレート（WEB掲載品）
4.6通常出荷日:当日出荷可能1日目～
ミスミ
A5052P 切り板（WEB掲載品）
4.6通常出荷日:1日目～
ミスミ
金属ブロック 標準タイプ
4.5通常出荷日:3日目ミスミ
ＳＳ４００フリープレート
4.5通常出荷日:当日出荷可能1日目～ミスミ
アルミフリープレート Ａ５０５２Ｐ
4.6通常出荷日:当日出荷可能1日目～
ミスミ
ＳＳ４００ Ａ寸フリープレート（6面フライス相当品）
4.5通常出荷日:当日出荷可能1日目
ミスミ
A2017P フリープレート（WEB掲載品）
4.7通常出荷日:当日出荷可能1日目～
