ミスミ

十字ノブ

十字ノブ
通常単価(税別)
333円～926円
税込単価
366円～1,019円
通常出荷日：在庫品1日目当日出荷可能

ナイロン製の十字形のノブです。スターノブよりえぐれた形状で、締め付け易いです。

  • ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

セブンロブノブ

ミスミ

セブンロブノブ
通常価格(税別)： 173円 (税込価格：190円)

通常出荷日：在庫品1日目

よく一緒に見られています

スターノブ

ミスミ

スターノブ
通常価格(税別)： 185円 (税込価格：204円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

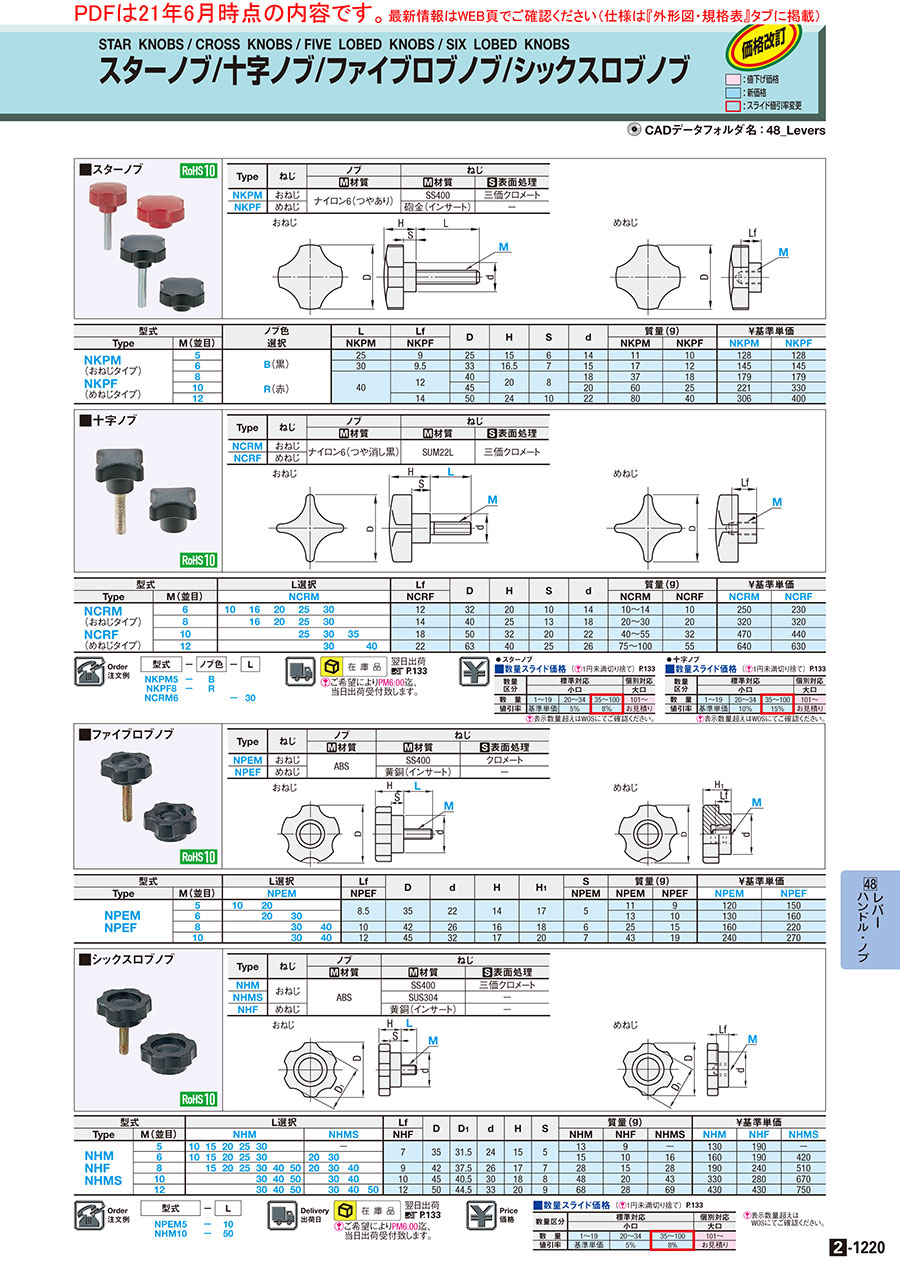

外形図・規格表


おねじ    めねじ
Typeねじノブねじ
[ M ]材質[ M ]材質[ S ]表面処理
NCRMおねじナイロン6
(つや消し黒)		SUM22L三価クロメート
NCRFめねじ


規格表

型式−L
NCRM6−30
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L選択LfDHSd質量(g)￥基準単価
TypeM(並目)NCRMNCRFNCRMNCRFNCRMNCRF
NCRM
NCRF		61016202530  123220101410〜1410263242
8 16202530  144025131820〜3020336336
10   253035 185032202240〜5532494462
12    30 40226340252675〜10055672662

型番リスト

表示件数
  • 1
    • 型番
    NCRF6
    NCRF8
    NCRF10
    NCRF12
    NCRM6-10
    NCRM6-16
    NCRM6-20
    NCRM6-25
    NCRM6-30
    NCRM8-16
    NCRM8-20
    NCRM8-25
    NCRM8-30
    NCRM10-25
    NCRM10-30
    NCRM10-35
    NCRM12-30
    NCRM12-40

    取付部の種類

    取付部 呼び径 M

    取付部 長さ

    (mm)

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    めねじ・丸穴加工

    本体 高さ

    (mm)

    		RoHS?最小発注数量
    めねじ
    M6
    -
    30.1～40
    32

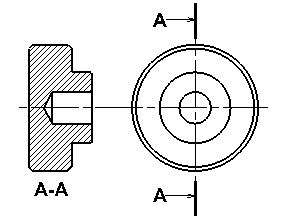

    止まり穴
    20
    10
    1個
    めねじ
    M8
    -
    30.1～40
    40
    止まり穴
    25
    10
    1個
    めねじ
    M10
    -
    40.1～50
    50
    止まり穴
    32
    10
    1個
    めねじ
    M12
    -
    50.1～70
    63
    止まり穴
    40
    10
    1個
    おねじ
    M6
    10
    30.1～40
    32
    -
    20
    10
    1個
    おねじ
    M6
    16
    30.1～40
    32
    -
    20
    10
    1個
    おねじ
    M6
    20
    30.1～40
    32
    -
    20
    10
    1個
    おねじ
    M6
    25
    30.1～40
    32
    -
    20
    10
    1個
    おねじ
    M6
    30
    30.1～40
    32
    -
    20
    10
    1個
    おねじ
    M8
    16
    30.1～40
    40
    -
    25
    10
    1個
    おねじ
    M8
    20
    30.1～40
    40
    -
    25
    10
    1個
    おねじ
    M8
    25
    30.1～40
    40
    -
    25
    10
    1個
    おねじ
    M8
    30
    30.1～40
    40
    -
    25
    10
    1個
    おねじ
    M10
    25
    40.1～50
    50
    -
    32
    10
    1個
    おねじ
    M10
    30
    40.1～50
    50
    -
    32
    10
    1個
    おねじ
    M10
    35
    40.1～50
    50
    -
    32
    10
    1個
    おねじ
    M12
    30
    50.1～70
    63
    -
    40
    10
    1個
    おねじ
    M12
    40
    50.1～70
    63
    -
    40
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    333円
    ( 366円 )
    在庫品1日目当日出荷可能
    463円
    ( 509円 )
    在庫品1日目当日出荷可能
    637円
    ( 701円 )
    在庫品1日目当日出荷可能
    913円
    ( 1,004円 )
    在庫品1日目当日出荷可能
    363円
    ( 399円 )
    在庫品1日目当日出荷可能
    363円
    ( 399円 )
    在庫品1日目当日出荷可能
    363円
    ( 399円 )
    在庫品1日目当日出荷可能
    363円
    ( 399円 )
    在庫品1日目当日出荷可能
    363円
    ( 399円 )
    在庫品1日目当日出荷可能
    463円
    ( 509円 )
    在庫品1日目当日出荷可能
    463円
    ( 509円 )
    在庫品1日目当日出荷可能
    463円
    ( 509円 )
    在庫品1日目当日出荷可能
    463円
    ( 509円 )
    在庫品1日目当日出荷可能
    681円
    ( 749円 )
    在庫品1日目当日出荷可能
    681円
    ( 749円 )
    在庫品1日目当日出荷可能
    681円
    ( 749円 )
    在庫品1日目当日出荷可能
    926円
    ( 1,019円 )
    在庫品1日目当日出荷可能
    926円
    ( 1,019円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ナイロン製の十字形のノブです。スターノブよりえぐれた形状で、締め付け易いです。

    ご注意

    • ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜1920〜3435〜100101～
    値引率基準単価10％15％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • スターノブ 画像

      ミスミ

      スターノブ

      ナイロン製のスター形のノブです。めねじ・おねじから選択可能で、色が赤・黒の2色のご用意のため、用途や場所に合わせて選定頂けます。

    • ウイングノブ 画像

      ミスミ

      ウイングノブ

      ABS製のT字形のウイングノブです。めねじタイプ・おねじタイプから選択可能です。

    • セブンロブノブ 画像

      ミスミ

      セブンロブノブ

      ナイロン製ののセブンロブノブです。手でつまみやすい七角形の形状です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
