ソリッドハンドル
- 通常単価(税別)
- 1,789円～7,422円
- 税込単価
- 1,968円～8,164円
標準的なソリッドハンドルです。ハンドル材質は、フェノール・アルミニウム合金の2...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- ハンドル 種類
- ソリッド形
- グリップ 材質
- フェノール
- グリップの穴有無
- グリップ付
ご注意
- フェノール・タップ付タイプについて、品質改良に伴い在庫がなくなり次第、順次タップ位置を変更しております。
在庫状況により、変更前タップ位置（6.5mm）の型番がございます。対象型番は下記の「規格表」内注記にある表をご確認ください。
CADは全て新仕様のデータとなります。 - ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- グリップ付の商品はハンドル本体とグリップが取り外された状態で出荷しております。
未確定：候補が72型番あります。

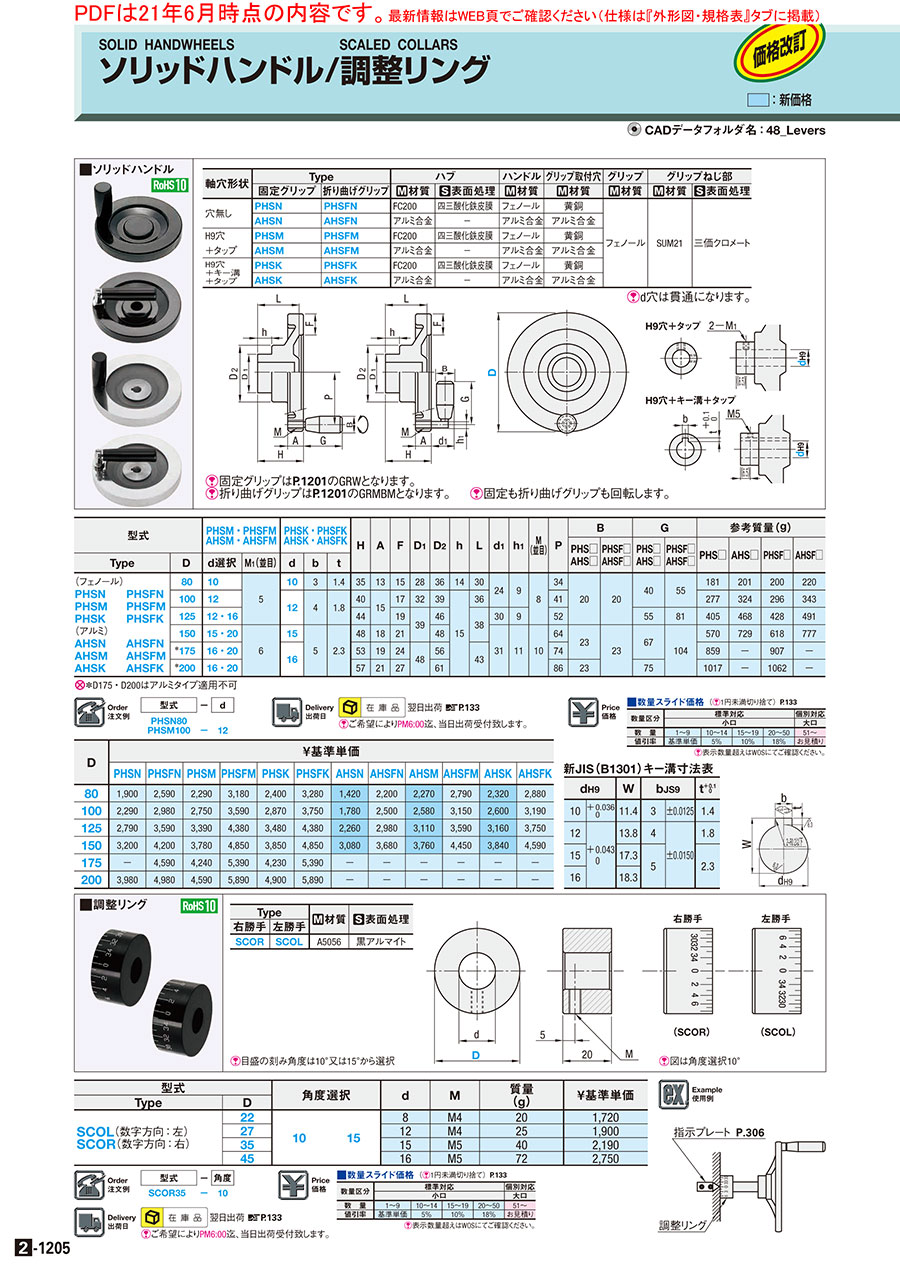

外形図・規格表
H9穴＋タップ
H9穴＋キー溝＋タップ
[ ! ]d穴は貫通になります。
[ ! ]回転グリップはGRW、折り曲げグリップはGRMBMです。
[ ! ]グリップ付の商品はハンドル本体とグリップが取り外された状態で出荷しております。
[ ! ]グリップの推奨締め付けトルクは3N・m未満です。過剰な力で締め付けると構造上グリップが回転しなくなる可能性がございます。
| 軸穴形状 | Type | ハブ | ハンドル | グリップ取付穴 | グリップ | グリップねじ部 | |||
| 回転グリップ | 折り曲げグリップ | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | [ M ]材質 | [ M ]材質 | [ S ]表面処理 | |
| 穴無し | PHSN | PHSFN | FC200 | 四三酸化鉄皮膜 | フェノ−ル | 黄銅 | フェノ−ル | SUM21 | 三価クロメート |
| AHSN | AHSFN | アルミ合金 | － | アルミ合金 | アルミ合金 | ||||
| H9穴 ＋タップ | PHSM | PHSFM | FC200 | 四三酸化鉄皮膜 | フェノ−ル | 黄銅 | |||
| AHSM | AHSFM | アルミ合金 | － | アルミ合金 | アルミ合金 | ||||
| H9穴 ＋キー溝 ＋タップ | PHSK | PHSFK | FC200 | 四三酸化鉄皮膜 | フェノ−ル | 黄銅 | |||
| AHSK | AHSFK | アルミ合金 | － | アルミ合金 | アルミ合金 | ||||
規格表
| 型式 | − | d |
| PHSN80 PHSM100 | − | 12 |
| 型式 | PHSM・PHSFM AHSM・AHSFM | PHSK・PHSFK AHSK・AHSFK | PHSM・PHSFM PHSK・PHSFK | AHSM・AHSFM AHSK・AHSFK | H | A | F | D1 | D2 | h | L | d1 | h1 | M (並目) | P | B | G | 参考質量(g) | ||||||||||
| PHS□ AHS□ | PHSF□ AHSF□ | PHS□ AHS□ | PHSF□ AHSF□ | PHS□ | AHS□ | PHSF□ | AHSF□ | |||||||||||||||||||||
| Type | D | d選択 | M1(並目) | d | b | t | （L2） | （L2） | ||||||||||||||||||||
| (フェノ−ル) PHSN PHSM PHSK (アルミ) AHSN AHSM AHSK | PHSFN PHSFM PHSFK AHSFN AHSFM AHSFK | 80 | 10 | 5 | 10 | 3 | 1.4 | 9 | 6.5 | 35 | 13 | 15 | 28 | 36 | 14 | 30 | 24 | 9 | 8 | 34 | 20 | 20 | 40 | 55 | 181 | 201 | 200 | 220 |
| 100 | 12 | 12 | 4 | 1.8 | 40 | 15 | 17 | 32 | 39 | 15 | 36 | 41 | 277 | 324 | 296 | 343 | ||||||||||||
| 125 | 12・16 | 44 | 19 | 39 | 46 | 38 | 30 | 9 | 52 | 55 | 81 | 405 | 468 | 428 | 491 | |||||||||||||
| 150 | 15・20 | 6 | 15 | 5 | 2.3 | 48 | 18 | 21 | 48 | 31 | 11 | 10 | 64 | 23 | 23 | 67 | 104 | 570 | 729 | 618 | 777 | |||||||
| ＊175 | 16・20 | 16 | 53 | 19 | 24 | 48 | 56 | 43 | 74 | 859 | − | 907 | − | |||||||||||||||
| ＊200 | 16・20 | 57 | 21 | 27 | 61 | 86 | 23 | 75 | 1017 | − | 1062 | − | ||||||||||||||||
[ ! ]止めねじ、キーは付属しません。下部の［関連部品］を参照ください。
[ ! ]フェノール・タップ付タイプの下記の型番のみ(L2)は6.5mmとなります。在庫がなくなり次第、順次9mmに変更となります。
●フェノール
| タイプ | 型番 |
| PHSM | PHSM125-16 |
| PHSM175-16 | |
| PHSM175-20 | |
| PHSM200-16 | |
| PHSM200-20 | |
| PHSFM | PHSFM175-20 |
新JIS（B1301）キー溝寸法表
| dH9 | W | bJS9 | t ＋0.1 0 |  | |||
| 10 | ＋0.036 0 | 11.4 | 3 | ±0.0125 | 1.4 | ||
| 12 | ＋0.043 0 | 13.8 | 4 | ±0.0150 | 1.8 | ||
| 15 | 17.3 | 5 | 2.3 | ||||
| 16 | 18.3 | ||||||
関連部品
| ねじ | マシンキー | ||||
| カテゴリページ | ねじ・ボルト カテゴリ | マシンキー | |||
| 代表商品 | 六角穴付止ねじ くぼみ先 | 六角穴付止ねじ 平先 | 六角穴付止めねじ ソフトタイプ | 平行キー | 平行キー ザクリ穴センタータイプ |
| 画像 |  |  |  |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,629円 ( 3,992円 ) | 在庫品1日目当日出荷可能 |
4,020円 ( 4,422円 ) | 在庫品1日目当日出荷可能 |
4,726円 ( 5,199円 ) | 在庫品1日目当日出荷可能 |
5,784円 ( 6,362円 ) | 在庫品1日目当日出荷可能 |
3,516円 ( 3,868円 ) | 在庫品1日目当日出荷可能 |
3,970円 ( 4,367円 ) | 在庫品1日目当日出荷可能 |
4,524円 ( 4,976円 ) | 在庫品1日目当日出荷可能 |
4,524円 ( 4,976円 ) | 在庫品1日目当日出荷可能 |
5,608円 ( 6,169円 ) | 在庫品1日目当日出荷可能 |
5,608円 ( 6,169円 ) | 在庫品1日目当日出荷可能 |
2,772円 ( 3,049円 ) | 在庫品1日目当日出荷可能 |
3,150円 ( 3,465円 ) | 在庫品1日目当日出荷可能 |
3,755円 ( 4,131円 ) | 在庫品1日目当日出荷可能 |
4,637円 ( 5,101円 ) | 在庫品1日目当日出荷可能 |
2,923円 ( 3,215円 ) | 在庫品1日目当日出荷可能 |
3,276円 ( 3,604円 ) | 在庫品1日目当日出荷可能 |
3,982円 ( 4,380円 ) | 在庫品1日目当日出荷可能 |
4,838円 ( 5,322円 ) | 在庫品1日目当日出荷可能 |
2,861円 ( 3,147円 ) | 在庫品1日目当日出荷可能 |
3,251円 ( 3,576円 ) | 在庫品1日目当日出荷可能 |
3,919円 ( 4,311円 ) | 在庫品1日目当日出荷可能 |
3,919円 ( 4,311円 ) | 在庫品1日目当日出荷可能 |
4,738円 ( 5,212円 ) | 在庫品1日目当日出荷可能 |
4,738円 ( 5,212円 ) | 在庫品1日目当日出荷可能 |
1,789円 ( 1,968円 ) | 在庫品1日目当日出荷可能 |
2,243円 ( 2,467円 ) | 在庫品1日目当日出荷可能 |
2,848円 ( 3,133円 ) | 在庫品1日目当日出荷可能 |
3,881円 ( 4,269円 ) | 在庫品1日目当日出荷可能 |
4,133円 ( 4,546円 ) | 在庫品1日目当日出荷可能 |
4,726円 ( 5,199円 ) | 在庫品1日目当日出荷可能 |
5,519円 ( 6,071円 ) | 在庫品1日目当日出荷可能 |
6,112円 ( 6,723円 ) | 在庫品1日目当日出荷可能 |
6,792円 ( 7,471円 ) | 在庫品1日目当日出荷可能 |
7,422円 ( 8,164円 ) | 在庫品1日目当日出荷可能 |
4,007円 ( 4,408円 ) | 在庫品1日目当日出荷可能 |
4,524円 ( 4,976円 ) | 在庫品1日目当日出荷可能 |
5,406円 ( 5,947円 ) | 在庫品1日目当日出荷可能 |
5,406円 ( 5,947円 ) | 在庫品1日目当日出荷可能 |
6,023円 ( 6,625円 ) | 在庫品1日目当日出荷可能 |
6,023円 ( 6,625円 ) | 在庫品1日目当日出荷可能 |
6,616円 ( 7,278円 ) | 在庫品1日目当日出荷可能 |
6,616円 ( 7,278円 ) | 在庫品1日目当日出荷可能 |
7,182円 ( 7,900円 ) | 在庫品1日目当日出荷可能 |
7,182円 ( 7,900円 ) | 在庫品1日目当日出荷可能 |
3,264円 ( 3,590円 ) | 在庫品1日目当日出荷可能 |
3,755円 ( 4,131円 ) | 在庫品1日目当日出荷可能 |
4,524円 ( 4,976円 ) | 在庫品1日目当日出荷可能 |
5,292円 ( 5,821円 ) | 在庫品1日目当日出荷可能 |
5,784円 ( 6,362円 ) | 在庫品1日目当日出荷可能 |
6,275円 ( 6,903円 ) | 在庫品1日目当日出荷可能 |
3,024円 ( 3,326円 ) | 在庫品1日目当日出荷可能 |
3,617円 ( 3,979円 ) | 在庫品1日目当日出荷可能 |
4,385円 ( 4,824円 ) | 在庫品1日目当日出荷可能 |
4,852円 ( 5,337円 ) | 在庫品1日目当日出荷可能 |
5,330円 ( 5,863円 ) | 在庫品1日目当日出荷可能 |
6,174円 ( 6,791円 ) | 在庫品1日目当日出荷可能 |
2,886円 ( 3,175円 ) | 在庫品1日目当日出荷可能 |
3,466円 ( 3,813円 ) | 在庫品1日目当日出荷可能 |
4,272円 ( 4,699円 ) | 在庫品1日目当日出荷可能 |
4,272円 ( 4,699円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
標準的なソリッドハンドルです。ハンドル材質は、フェノール・アルミニウム合金の2材質、ハンドル径はφ80～200までのバリエーションをご用意しております。取付相手によって、軸穴形状を選択可能です。
ご注意
- フェノール・タップ付タイプについて、品質改良に伴い在庫がなくなり次第、順次タップ位置を変更しております。
在庫状況により、変更前タップ位置（6.5mm）の型番がございます。対象型番は下記の「規格表」内注記にある表をご確認ください。
CADは全て新仕様のデータとなります。 - ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- グリップ付の商品はハンドル本体とグリップが取り外された状態で出荷しております。
納期・価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||||||
| PHSN | PHSFN | PHSM | PHSFM | PHSK | PHSFK | AHSN | AHSFN | AHSM | AHSFM | AHSK | AHSFK | |
| 80 | 1,995 | 2,720 | 2,405 | 3,339 | 2,520 | 3,444 | 1,491 | 2,310 | 2,384 | 2,930 | 2,436 | 3,024 |
| 100 | 2,405 | 3,129 | 2,888 | 3,770 | 3,014 | 3,938 | 1,869 | 2,625 | 2,709 | 3,308 | 2,730 | 3,350 |
| 125 | 2,930 | 3,770 | 3,560 | 4,505 | 3,654 | 4,599 | 2,373 | 3,129 | 3,266 | 3,770 | 3,318 | 3,938 |
| 150 | 3,360 | 4,410 | 3,969 | 5,019 | 4,043 | 5,093 | 3,234 | 3,864 | 3,948 | 4,673 | 4,032 | 4,820 |
| 175 | 3,780 | 4,820 | 4,452 | 5,513 | 4,442 | 5,660 | − | − | − | − | − | − |
| 200 | 4,179 | 5,229 | 4,820 | 5,985 | 5,145 | 6,185 | − | − | − | − | − | − |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
