MISUMI economy
アジャスタ付キャスタ 重荷重用
- 納期短縮
- 当日出荷可能
- 通常単価(税別)
- 3,286円～10,384円
- 税込単価
- 3,615円～11,422円
【特長】従来のCLANタイプと比べて、アジャスタ取付部とキャスタ本体を一体成型...
詳細情報を確認する- キャスタタイプ
- プレート式自在 / アジャスター付
- 金具材質
- スチール
- ストッパ
- なし
- 取付穴ピッチ 長手方向 (mm)
- 71
- 取付穴ピッチ 短手方向 (mm)
- 71
- 取付穴種類
- 丸穴
- プレート長さ (mm)
- 90
- プレート幅 (mm)
- 90
- 車輪部ベアリング
- あり
- 表面処理
- 三価クロメート
ご注意
- 本商品をご使用する場合は平らな場所でご使用ください。
- 商品設計上、傾斜や段差がある場所ではアジャスタが地面と干渉する可能性があります。
- プレート取付用のボルトには「極低頭ボルト」又は「低頭ボルト」をご使用ください。
- キャスタの選定方法についてはこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。

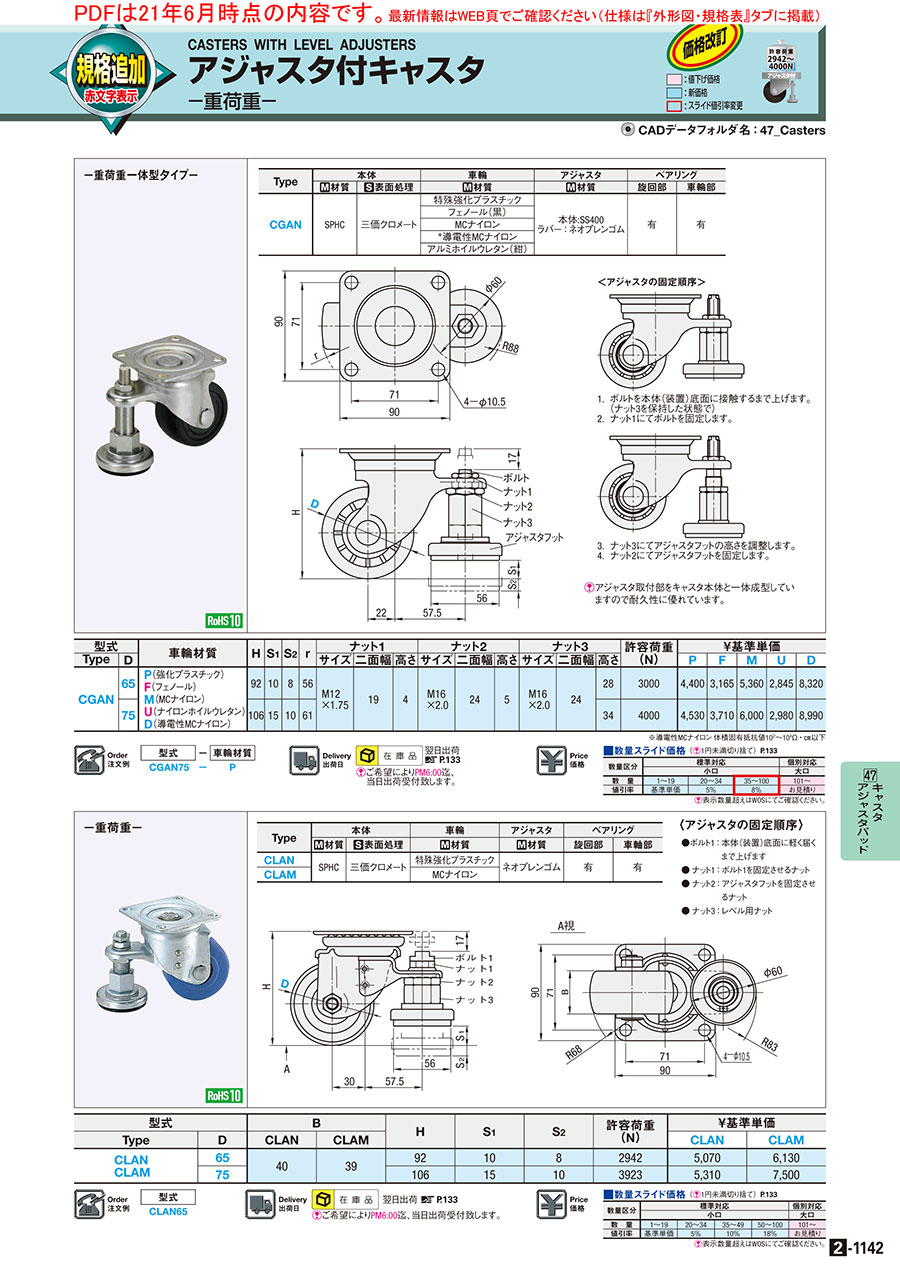

外形図・規格表
＜アジャスタの固定順序＞
3. ナット3にてアジャスタフットの高さを調整します。
4. ナット2にてアジャスタフットを固定します。
1. ボルトを本体(装置)底面に接触するまで上げます。
(ナット3を保持した状態で)
3. ナット3にてアジャスタフットの高さを調整します。
4. ナット2にてアジャスタフットを固定します。
[ ! ]アジャスタ取付部をキャスタ本体と一体成型していますので
耐久性に優れています。
| Type | 本体 | 車輪 | アジャスタ | ベアリング | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | 旋回部 | 車輪部 | |
| CGAN | SPHC | 三価クロメート | 強化プラスチック | 本体:SS400 ラバー：ネオプレンゴム | 有 | 有 |
| フェノール(黒) | ||||||
| モノマーキャストナイロン | ||||||
| 導電性モノマーキャストナイロン | ||||||
| アルミホイルウレタン(紺) | ||||||
規格表
| 型式 | − | 車輪材質 |
| CGAN75 | − | P |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
※導電性モノマーキャストナイロン 体積固有抵抗値102〜104Ω・cm以下
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 車輪材質 | H | S1 | S2 | ｒ | ナット1 | ナット2 | ナット3 | 許容荷重 (daN) | ￥基準単価 | |||||||||||
| Type | D | サイズ | 二面幅 | 高さ | サイズ | 二面幅 | 高さ | サイズ | 二面幅 | 高さ | P | F | M | U | D | ||||||
| CGAN | 65 | P（強化プラスチック） F（フェノール） M（モノマーキャストナイロン） U（アルミホイルウレタン） D（導電性モノマーキャストナイロン） | 92 | 10 | 8 | 56 | M12 ×1.75 | 19 | 4 | M16 ×2.0 | 24 | 5 | M16 ×2.0 | 24 | 28 | 300 | 4,662 | 3,323 | 5,628 | 2,987 | 8,736 |
| 75 | 106 | 15 | 10 | 61 | 34 | 400 | 4,757 | 3,896 | 6,300 | 3,129 | 9,440 | ||||||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,610円 ( 10,571円 ) | 在庫品1日目当日出荷可能 |
3,655円 ( 4,021円 ) | 在庫品1日目当日出荷可能 |
6,191円 ( 6,810円 ) | 在庫品1日目当日出荷可能 |
5,128円 ( 5,641円 ) | 在庫品1日目当日出荷可能 |
3,286円 ( 3,615円 ) | 在庫品1日目当日出荷可能 |
10,384円 ( 11,422円 ) | 在庫品1日目当日出荷可能 |
4,286円 ( 4,715円 ) | 在庫品1日目当日出荷可能 |
6,930円 ( 7,623円 ) | 在庫品1日目当日出荷可能 |
5,233円 ( 5,756円 ) | 在庫品1日目当日出荷可能 |
3,442円 ( 3,786円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】従来のCLANタイプと比べて、アジャスタ取付部とキャスタ本体を一体成型しているため、剛性がアップしています。車輪材質も5タイプ(強化プラスチック・フェノール・モノマーキャストナイロン・導電性モノマーキャストナイロン・アルミホイルウレタン)から選定可能です。
ご注意
- 本商品をご使用する場合は平らな場所でご使用ください。
- 商品設計上、傾斜や段差がある場所ではアジャスタが地面と干渉する可能性があります。
- プレート取付用のボルトには「極低頭ボルト」又は「低頭ボルト」をご使用ください。
- キャスタの選定方法についてはこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
