キャスタ 旋回ロックタイプ
ご注意
- キャスタの選定方法についてはこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が9型番あります。

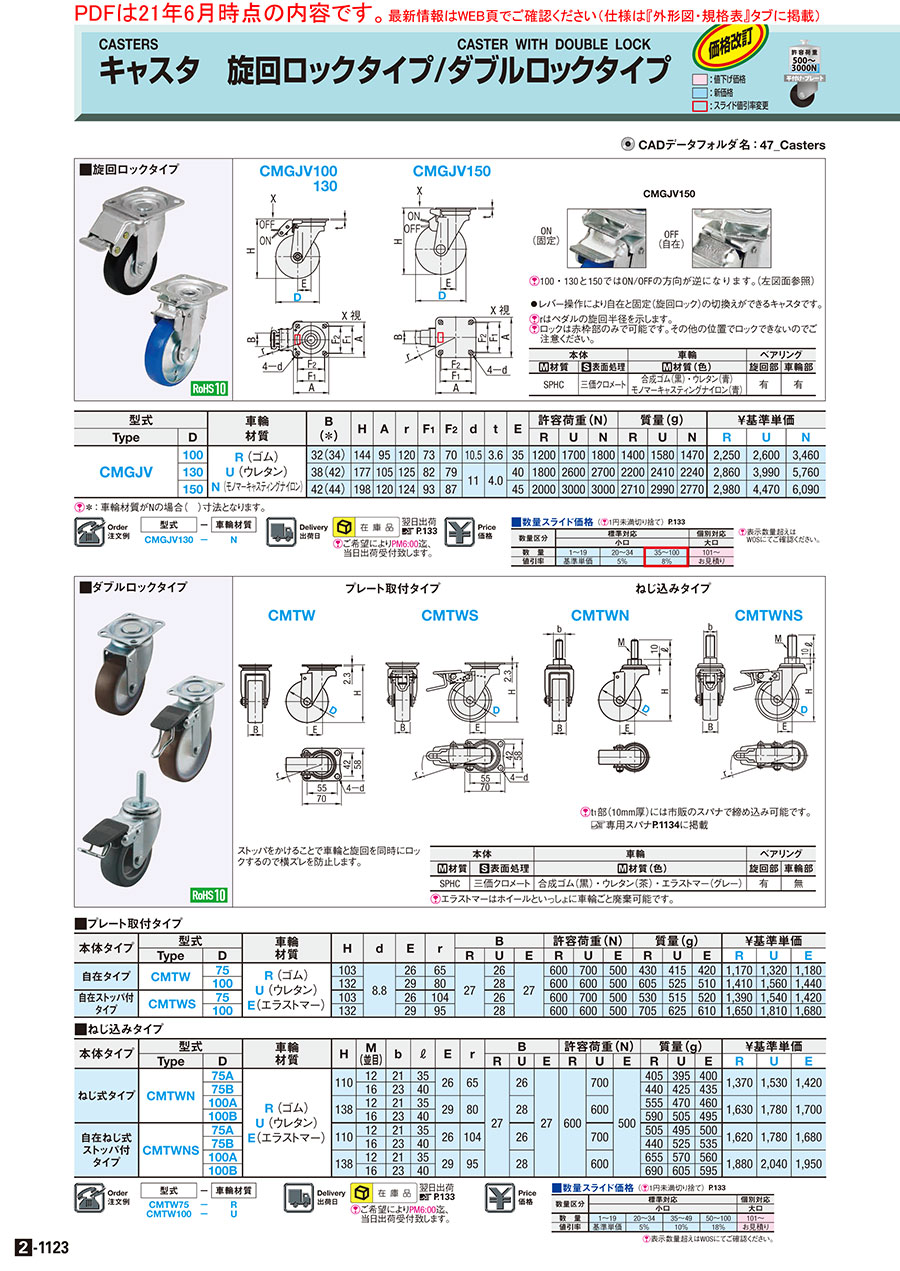

外形図・規格表
[ ! ]ｒはペダルの旋回半径を示します。
[ ! ]100・130と150ではON/OFFの方向が
CMGJV100
130
CMGJV150
X視
X視
[ ! ]ｒはペダルの旋回半径を示します。
CMGJV150
ON
（固定）
OFF
（自在）
[ ! ]100・130と150ではON/OFFの方向が
逆になります。（左図面参照）
| 本体 | 車輪 | ベアリング | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質(色) | 旋回部 | 車輪部 |
| SPHC | 三価クロメート | 合成ゴム(黒)・ウレタン(青) モノマーキャスティングナイロン(青) | 有 | 有 |
規格表
| 型式 | − | 車輪材質 |
| CMGJV130 | − | N |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]＊車輪材質がNの場合（ ）寸法となります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 車輪 材質 | B (＊) | H | A | r | F1 | F2 | d | t | E | 許容荷重(daN) | 質量(g) | ￥基準単価 | |||||||
| Type | D | R | U | N | R | U | N | R | U | N | ||||||||||
| CMGJV | 100 | R (ゴム) U (ウレタン) N (モノマ−キャスティングナイロン) | 32(34) | 144 | 95 | 120 | 73 | 70 | 10.5 | 3.6 | 35 | 120 | 170 | 180 | 1400 | 1580 | 1470 | 2,363 | 2,730 | 3,633 |
| 130 | 38(42) | 177 | 105 | 125 | 82 | 79 | 11 | 4.0 | 40 | 180 | 260 | 270 | 2200 | 2410 | 2240 | 3,003 | 4,190 | 6,048 | ||
| 150 | 42(44) | 198 | 120 | 124 | 93 | 87 | 45 | 200 | 300 | 300 | 2710 | 2990 | 2770 | 3,129 | 4,694 | 6,395 | ||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,396円 ( 4,836円 ) | 在庫品1日目当日出荷可能 |
2,859円 ( 3,145円 ) | 在庫品1日目当日出荷可能 |
3,303円 ( 3,633円 ) | 在庫品1日目当日出荷可能 |
7,318円 ( 8,050円 ) | 在庫品1日目当日出荷可能 |
3,633円 ( 3,996円 ) | 在庫品1日目当日出荷可能 |
5,070円 ( 5,577円 ) | 在庫品1日目当日出荷可能 |
7,739円 ( 8,513円 ) | 在庫品1日目当日出荷可能 |
3,786円 ( 4,165円 ) | 在庫品1日目当日出荷可能 |
5,679円 ( 6,247円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】レバーのON/OFF操作により旋回のみをロックできるキャスタです。
ご注意
- キャスタの選定方法についてはこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
キャスタ 旋回ロックタイプのレビュー
台車のキャスタ
5
5.02020/05/08
旋回ロックすることで自在と固定を切り替えることができる。ブレーキ付きは多くあるが、旋回ロックは珍しい。
台車移動時には自...もっと読む
2人が参考にしています。
