ミスミ

双輪キャスタ　重荷重用　スチール

カタログ |P.2-1138

納期短縮
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 6,214円～8,551円

税込単価: 6,835円～9,406円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

キャスタ　重荷重用　CSH□

4.5

通常価格(税別)： 716円 (税込価格：788円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

キャスタ　重荷重用　CJH□　CKＨ□

4.6

通常価格(税別)： 1,067円 (税込価格：1,174円)

通常出荷日：在庫品1日目

【特長】双輪車輪構造により、走行時の旋回性に優れるキャスタです。

詳細情報を確認する

キャスタタイプ
プレート式自在 / 双輪
金具材質
スチール
車輪材質
MCナイロン
ストッパ
なし
取付穴種類
丸穴
車輪部ベアリング
あり
表面処理
三価クロメート

ご注意

キャスタの選定方法についてはこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が3型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

CWMJ

A視

本体		車輪	ベアリング
[ M ]材質	[ S ]表面処理	[ M ]材質(色)	旋回部	車輪部
SPHC	三価クロメート	MCナイロン(青)	有	有

規格表

型式	−	車輪材質
CWMJ50	−	N

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		車輪材質	H	D₁	B	A	F	d	t	E	r	許容荷重 (daN)	質量 (g)	￥基準単価
	Type	No.
自在	CWMJ	50	N	75	42	38	84	64	8.5	3.2	12	49	400	812	5,135
		65		93	57	48	100	78	10.5	4.5	14	57	500	1530	6,101
		75		102	65								600	1620	7,067

型番リスト

表示件数

型番

CWMJ50-N

CWMJ65-N

CWMJ75-N

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

取付穴ピッチ長手方向

(mm)

取付穴ピッチ短手方向

(mm)

許容荷重

(daN)

荷重区分

車輪幅 B

(mm)

プレート長さ

(mm)

プレート幅

(mm)

RoHS?

最小発注数量

70.1～100	75	320.01～485.00	～50	42	64	64	400	[重荷重] 中重荷重	38	84	84	10	1個
70.1～100	93	485.01～750.00	50.1～70	57	78	78	500	[重荷重] 重荷重	48	100	100	10	1個
100.1～130	102	485.01～750.00	50.1～70	65	78	78	600	[重荷重] 重荷重	48	100	100	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,214円 ( 6,835円 )	在庫品1日目当日出荷可能
7,382円 ( 8,120円 )	在庫品1日目当日出荷可能
8,551円 ( 9,406円 )	在庫品1日目当日出荷可能

基本情報

【特長】双輪車輪構造により、走行時の旋回性に優れるキャスタです。

ご注意

キャスタの選定方法についてはこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜19	20〜34	35〜100	101～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

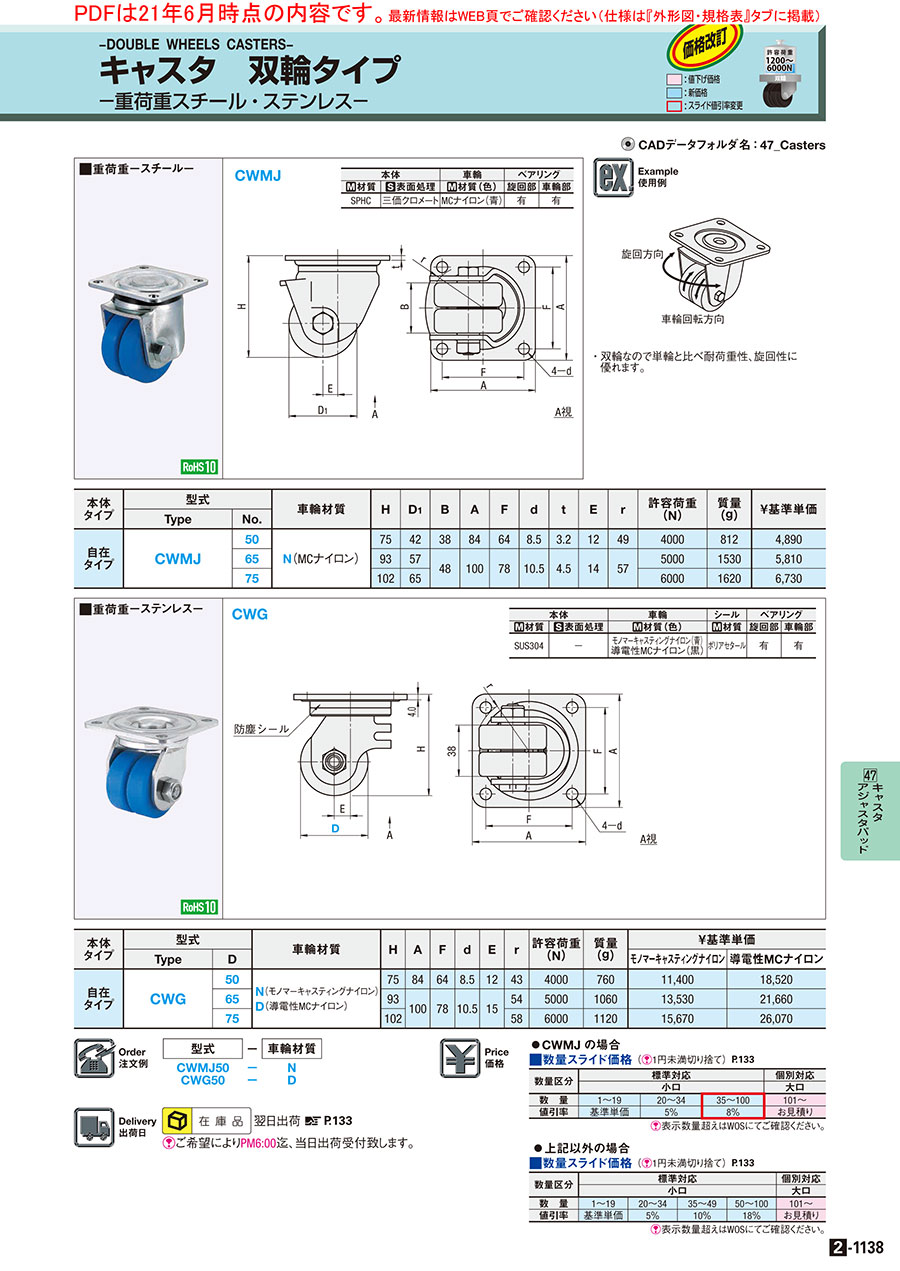

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
双輪キャスタ　中荷重用
双輪車輪構造により、走行時の旋回性に優れるキャスタです。
ミスミ
双輪キャスタ　極重荷重用
大型加工機や専用装置等を動力で牽引する際にも御利用いただけます。
ミスミ
高耐久キャスタ AGV/AMR牽引台車・補助車輪用軽中荷重向け
高硬度鋼板と精密ボールベアリングを採用しており、10000kｍ以上、24時間走行が可能です。高反発弾性の特殊ウレタン車輪により、旋回時の往復稼動におけるスリップ現象を低減、ルートからの離脱を防止します。AGV、AMRで牽引する台車だけではなく本体の補助車輪としても使用可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
