ミスミ

キャスタ　極重荷重用

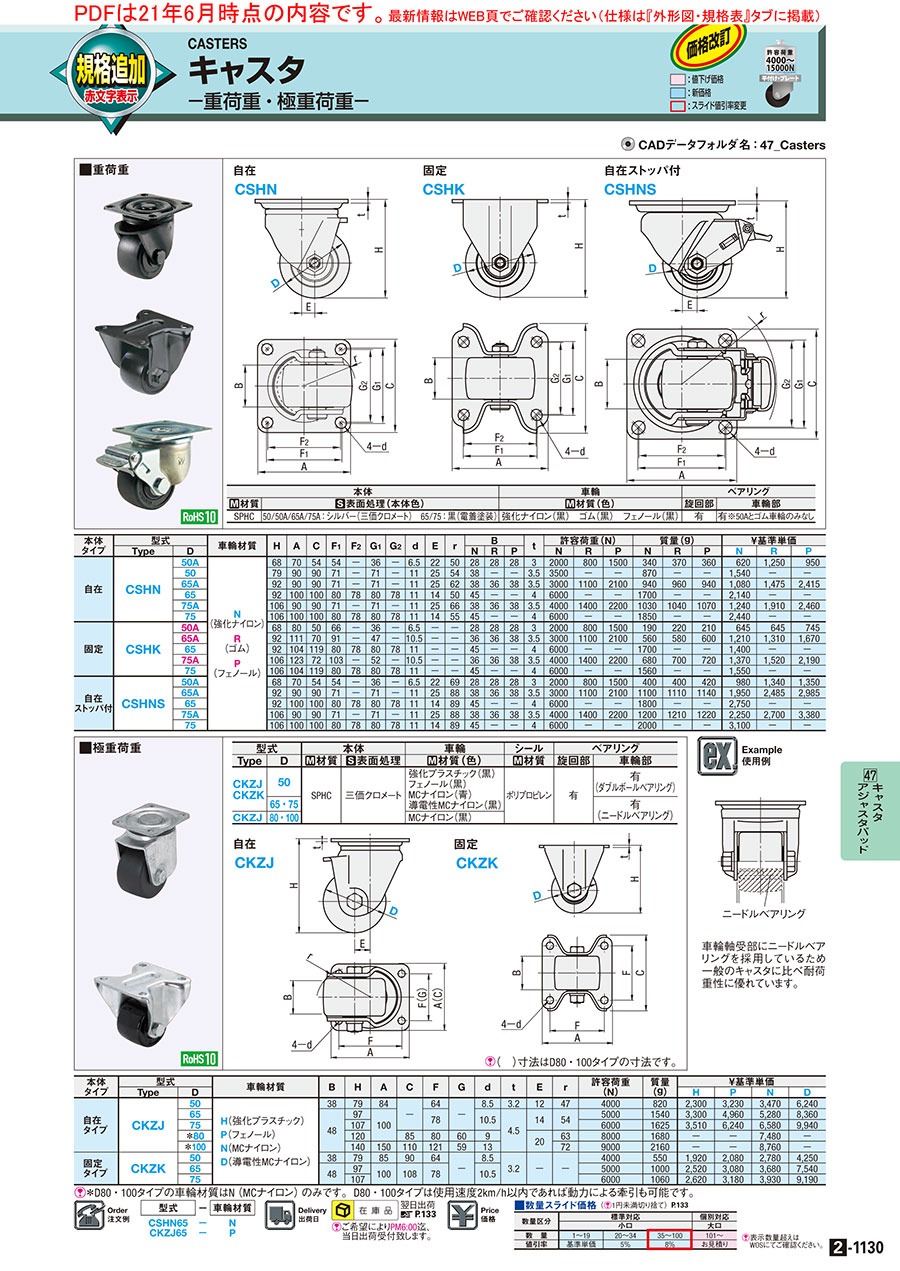

カタログ |P.2-1130

4.4

平均満足度4.4

この商品のレビューをみる（7件）

通常単価(税別): 2,218円～11,481円

税込単価: 2,440円～12,629円

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応キャスタ極重荷重用

通常価格(税別)： 1,330円 (税込価格：1,463円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

キャスタ　重荷重用　CSH□

4.5

通常価格(税別)： 716円 (税込価格：788円)

通常出荷日：在庫品1日目

【特長】車輪径80・100のタイプは、使用速度2km/h以内であれば動力による...

詳細情報を確認する

金具材質
スチール
ストッパ
なし
取付穴種類
丸穴
車輪部ベアリング
あり
表面処理
三価クロメート

ご注意

22年9月1日受注分より仕様が変更になります。記載スペックに変更はございません。
旧仕様：ニードルベアリング　新仕様：ラジアルベアリング
対象商品：CKZJ80-N, CKZJ100-N
キャスタの選定方法についてはこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が26型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

自在
CKZJ

固定
CKZK

[ ! ]（　）寸法はD80・100タイプの寸法です。

型式		本体		車輪	シール	ベアリング
Type	D	[ M ]材質	[ S ]表面処理	[ M ]材質(色)	[ M ]材質	旋回部	車輪部
CKZJ CKZK	50	SPHC	三価クロメート	強化プラスチック(黒) フェノール(黒) MCナイロン(青) 導電性MCナイロン(黒)	ポリプロピレン	有	有 (ダブルボールベアリング)
	65・75						有 (ニードルベアリング)
CKZJ	80・100			MCナイロン(黒)			有 (ラジアルベアリング)

規格表

型式	−	車輪材質
CKZJ65	−	N

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		車輪材質	B	H	A	C	F	G	d	t	E	r	許容荷重 (daN)	質量 (g)	￥基準単価
	Type	D														H	P	N	D
自在	CKZJ	50	H(強化プラスチック) P(フェノール) N(MCナイロン) D(導電性MCナイロン)	38	79	84	−	64	−	8.5	3.2	12	47	400	820	2,415	3,392	3,644	6,552
		65		48	97	100		78		10.5	4.5	14	54	500	1540	3,465	5,208	5,544	8,778
		75			107									600	1625	3,686	6,552	6,909	10,437
		＊80			120		85	80	60	9		20	63	800	1680	−	−	7,854	−
		＊100			140	150	110	121	59	13			72	900	2160	−	−	9,198	−
固定	CKZK	50		38	79	85	90	64	−	8.5	3.2	−	−	400	550	2,016	2,184	2,919	4,463
		65		48	97	100	108	78		10.5				500	1000	2,646	3,234	3,864	7,917
		75			107									600	1060	2,751	3,339	4,127	9,650

[ ! ]＊D80・100タイプの車輪材質はN（MCナイロン）のみです。また、使用速度2km/h以内であれば動力による牽引も可能です。

型番リスト

表示件数

型番

キャスタタイプ

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

車輪特性

取付穴ピッチ長手方向

(mm)

取付穴ピッチ短手方向

(mm)

許容荷重

(daN)

荷重区分

車輪幅 B

(mm)

プレート長さ

(mm)

プレート幅

(mm)

RoHS?

最小発注数量

プレート式自在	70.1～100	79	320.01～485.00	～50	50	[ナイロン] 導電性MCナイロン	帯電防止	64	64	400	[重荷重] 中重荷重	38	84	84	10	1個
プレート式自在	70.1～100	79	320.01～485.00	～50	50	[エンプラ] 強化プラスチック	-	64	64	400	[重荷重] 中重荷重	38	84	84	10	1個
プレート式自在	70.1～100	79	320.01～485.00	～50	50	[ナイロン] MCナイロン	-	64	64	400	[重荷重] 中重荷重	38	84	84	10	1個
プレート式自在	70.1～100	79	320.01～485.00	～50	50	[フェノール] フェノール	-	64	64	400	[重荷重] 中重荷重	38	84	84	10	1個
プレート式自在	70.1～100	97	485.01～750.00	50.1～70	65	[ナイロン] 導電性MCナイロン	帯電防止	78	78	500	[重荷重] 重荷重	48	100	100	10	1個
プレート式自在	70.1～100	97	485.01～750.00	50.1～70	65	[エンプラ] 強化プラスチック	-	78	78	500	[重荷重] 重荷重	48	100	100	10	1個
プレート式自在	70.1～100	97	485.01～750.00	50.1～70	65	[ナイロン] MCナイロン	-	78	78	500	[重荷重] 重荷重	48	100	100	10	1個
プレート式自在	70.1～100	97	485.01～750.00	50.1～70	65	[フェノール] フェノール	-	78	78	500	[重荷重] 重荷重	48	100	100	10	1個
プレート式自在	100.1～130	107	485.01～750.00	70.1～95	75	[ナイロン] 導電性MCナイロン	帯電防止	78	78	600	[重荷重] 重荷重	48	100	100	10	1個
プレート式自在	100.1～130	107	485.01～750.00	70.1～95	75	[エンプラ] 強化プラスチック	-	78	78	600	[重荷重] 重荷重	48	100	100	10	1個
プレート式自在	100.1～130	107	485.01～750.00	70.1～95	75	[ナイロン] MCナイロン	-	78	78	600	[重荷重] 重荷重	48	100	100	10	1個
プレート式自在	100.1～130	107	485.01～750.00	70.1～95	75	[フェノール] フェノール	-	78	78	600	[重荷重] 重荷重	48	100	100	10	1個
プレート式自在	100.1～130	120	750.01～	70.1～95	80	[ナイロン] MCナイロン	-	80	60	800	[極重荷重] 極重荷重	48	100	85	10	1個
プレート式自在	130.1～170	140	750.01～	95.1～125	100	[ナイロン] MCナイロン	-	121	59	900	[極重荷重] 極重荷重	48	150	110	10	1個
プレート式固定	70.1～100	79	320.01～485.00	～50	50	[ナイロン] 導電性MCナイロン	帯電防止	64	64	400	[重荷重] 中重荷重	38	85	90	10	1個
プレート式固定	70.1～100	79	320.01～485.00	～50	50	[エンプラ] 強化プラスチック	-	64	64	400	[重荷重] 中重荷重	38	85	90	10	1個
プレート式固定	70.1～100	79	320.01～485.00	～50	50	[ナイロン] MCナイロン	-	64	64	400	[重荷重] 中重荷重	38	85	90	10	1個
プレート式固定	70.1～100	79	320.01～485.00	～50	50	[フェノール] フェノール	-	64	64	400	[重荷重] 中重荷重	38	85	90	10	1個
プレート式固定	70.1～100	97	485.01～750.00	50.1～70	65	[ナイロン] 導電性MCナイロン	帯電防止	78	78	500	[重荷重] 重荷重	48	100	108	10	1個
プレート式固定	70.1～100	97	485.01～750.00	50.1～70	65	[エンプラ] 強化プラスチック	-	78	78	500	[重荷重] 重荷重	48	100	108	10	1個
プレート式固定	70.1～100	97	485.01～750.00	50.1～70	65	[ナイロン] MCナイロン	-	78	78	500	[重荷重] 重荷重	48	100	108	10	1個
プレート式固定	70.1～100	97	485.01～750.00	50.1～70	65	[フェノール] フェノール	-	78	78	500	[重荷重] 重荷重	48	100	108	10	1個
プレート式固定	100.1～130	107	485.01～750.00	70.1～95	75	[ナイロン] 導電性MCナイロン	帯電防止	78	78	600	[重荷重] 重荷重	48	100	108	10	1個
プレート式固定	100.1～130	107	485.01～750.00	70.1～95	75	[エンプラ] 強化プラスチック	-	78	78	600	[重荷重] 重荷重	48	100	108	10	1個
プレート式固定	100.1～130	107	485.01～750.00	70.1～95	75	[ナイロン] MCナイロン	-	78	78	600	[重荷重] 重荷重	48	100	108	10	1個
プレート式固定	100.1～130	107	485.01～750.00	70.1～95	75	[フェノール] フェノール	-	78	78	600	[重荷重] 重荷重	48	100	108	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

7,207円 ( 7,928円 )	在庫品1日目当日出荷可能	-
2,657円 ( 2,923円 )	在庫品1日目当日出荷可能	-
4,008円 ( 4,409円 )	在庫品1日目当日出荷可能	C-LCS50-N
3,731円 ( 4,104円 )	在庫品1日目当日出荷可能	-
9,656円 ( 10,622円 )	在庫品1日目当日出荷可能	-
3,812円 ( 4,193円 )	在庫品1日目当日出荷可能	E-GCKZJ65-H
6,098円 ( 6,708円 )	在庫品1日目当日出荷可能	E-GCKZJ65-N
5,729円 ( 6,302円 )	在庫品1日目当日出荷可能	-
11,481円 ( 12,629円 )	在庫品1日目当日出荷可能	-
4,055円 ( 4,461円 )	在庫品1日目当日出荷可能	E-GCKZJ75-H
7,600円 ( 8,360円 )	在庫品1日目当日出荷可能	C-LCS76-N
7,207円 ( 7,928円 )	在庫品1日目当日出荷可能	-
8,639円 ( 9,503円 )	在庫品1日目当日出荷可能	E-GCKZJ80-N
10,118円 ( 11,130円 )	在庫品1日目当日出荷可能	E-GCKZJ100-N
4,909円 ( 5,400円 )	在庫品1日目当日出荷可能	-
2,218円 ( 2,440円 )	在庫品1日目当日出荷可能	-
3,211円 ( 3,532円 )	在庫品1日目当日出荷可能	-
2,402円 ( 2,642円 )	在庫品1日目当日出荷可能	-
8,709円 ( 9,580円 )	在庫品1日目当日出荷可能	-
2,911円 ( 3,202円 )	在庫品1日目当日出荷可能	-
4,250円 ( 4,675円 )	在庫品1日目当日出荷可能	-
3,557円 ( 3,913円 )	在庫品1日目当日出荷可能	-
10,615円 ( 11,677円 )	在庫品1日目当日出荷可能	-
3,026円 ( 3,329円 )	在庫品1日目当日出荷可能	-
4,540円 ( 4,994円 )	在庫品1日目当日出荷可能	-
3,673円 ( 4,040円 )	在庫品1日目当日出荷可能	-

基本情報

【特長】車輪径80・100のタイプは、使用速度2km/h以内であれば動力による牽引も可能です。

ご注意

22年9月1日受注分より仕様が変更になります。記載スペックに変更はございません。
旧仕様：ニードルベアリング　新仕様：ラジアルベアリング
対象商品：CKZJ80-N, CKZJ100-N
キャスタの選定方法についてはこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜19	20〜34	35〜100	101～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
