ねじ込みキャスタ　低床タイプ

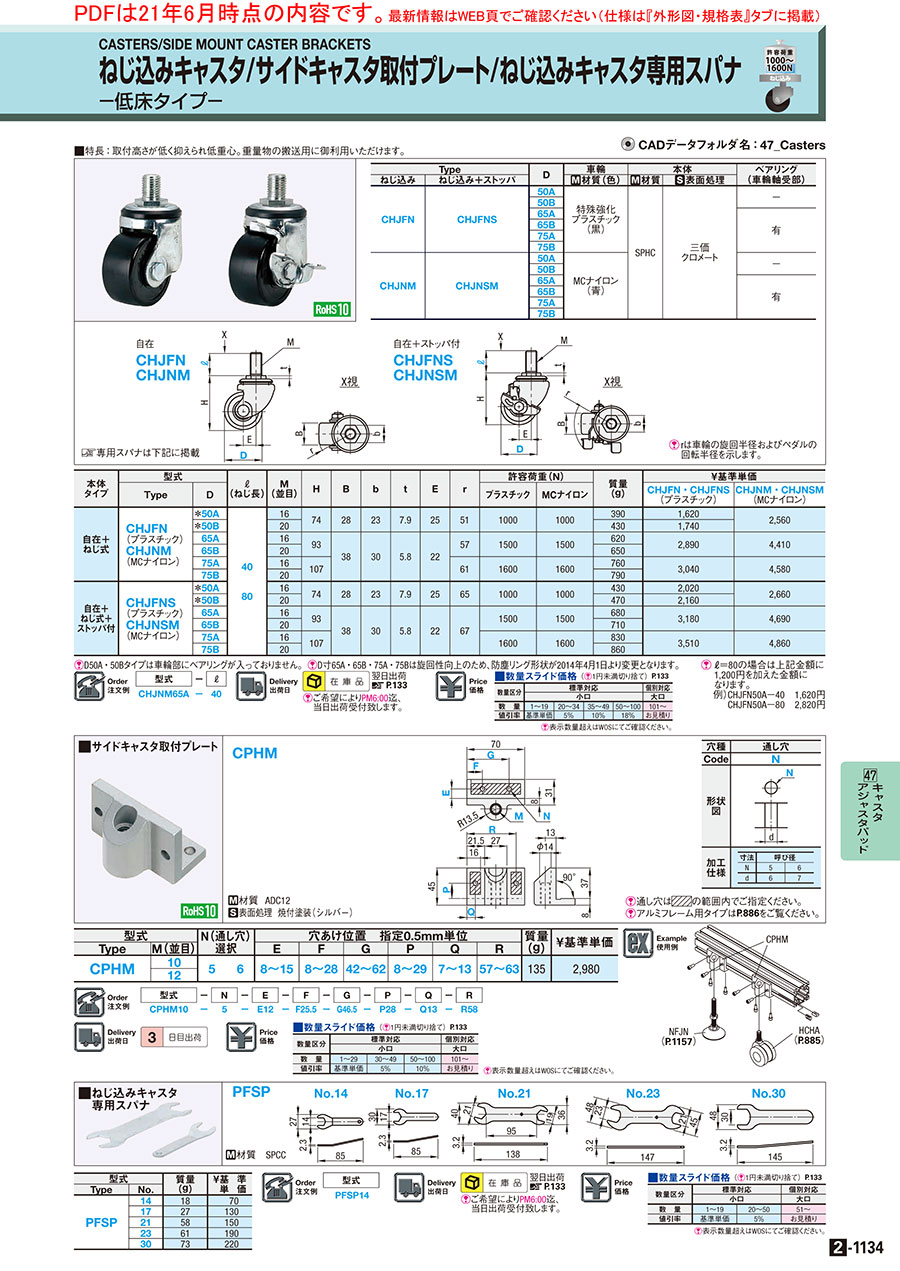

カタログ |P.2-1134

納期短縮
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（8件）

通常単価(税別): 2,058円～7,747円

税込単価: 2,264円～8,522円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ねじ込みキャスタ　軽中荷重用

4.4

通常価格(税別)： 243円 (税込価格：267円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ねじ込みキャスタ　軽中荷重用　CMGN□

3.8

通常価格(税別)： 497円 (税込価格：547円)

通常出荷日：在庫品1日目

【特長】取り付け高さが低く、走行安定性に優れた重荷重キャスタです。

詳細情報を確認する

キャスタタイプ
ねじ込み式
金具材質
スチール
表面処理
三価クロメート

ご注意

キャスタの選定方法についてはこちらをご確認ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が48型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

自在
CHJFN
CHJNM

自在ストッパ付
CHJFNS
CHJNSM

X視

[ ! ]rは車輪の旋回半径およびペダルの回転半径を示します。
専用スパナはこちらに掲載

Type		D	車輪	本体		ベアリング (車輪軸受部)
自在	自在ストッパ付		[ M ]材質(色)	[ M ]材質	[ S ]表面処理
CHJFN	CHJFNS	50A	特殊強化プラスチック (黒)	SPHC	三価クロメート	−
		50B
		65A				有
		65B
		75A
		75B
CHJNM	CHJNSM	50A	モノマーキャストナイロン (青)			−
		50B
		65A				有
		65B
		75A
		75B

[ ! ]帯電防止品ではありません。

規格表

型式	−	ℓ
CHJNM65A	−	40

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		ℓ (ねじ長)	M (並目)	ねじピッチ	H	B	b	t	E	r	許容荷重(daN)		質量 (g)	￥基準単価
	Type	Ｄ										プラスチック	モノマーキャストナイロン		CHJFN・CHJFNS (プラスチック)	CHJNM・CHJNSM (モノマーキャストナイロン)
自在	CHJFN (プラスチック) CHJNM (モノマーキャストナイロン)	＊50A	40 80	16	2.0	74	28	23	7.9	25	51	100	100	390	1,701	2,688
		＊50B		20	2.5									430	1,827
		65A		16	2.0	93	38	30	5.8	22	57	150	150	620	3,035	4,631
		65B		20	2.5									650
		75A		16	2.0	107					61	160	160	760	3,192	4,809
		75B		20	2.5									790
自在ストッパ付	CHJFNS (プラスチック) CHJNSM (モノマーキャストナイロン)	＊50A		16	2.0	74	28	23	7.9	25	65	100	100	430	2,121	2,793
		＊50B		20	2.5									470	2,268
		65A		16	2.0	93	38	30	5.8	22	67	150	150	680	3,339	4,925
		65B		20	2.5									710
		75A		16	2.0	107						160	160	830	3,686	5,103
		75B		20	2.5									860

[ ! ]ℓ＝80の場合は上記金額に1,300円を加えた金額になります。
例）CHJFN50A−40　1,701円
　　CHJFN50A−80　3,001円

＊D50A・50Bタイプは車輪部にベアリングが入っておりません。
[ ! ]D寸65A・65B・75A・75Bは旋回性向上のため、防塵リング形状が2014年4月1日より変更となります。

豆知識　キャスタの荷重表記と選定方法
偏荷重や多少の衝撃を考慮して実際の使用は許容荷重の80%程度で行うのが一般的です。
使用荷重＝許容荷重×0.8（80%）
		荷重に関する単位


	例えば
	台車などで使用する場合、総荷重は取付キャスタ数に分割されます。

	キャスタが1個だと 100kgの荷重がかかります。	台車の重量が12kgとすれば総重量は112kgになります。総重量（112kg）に対するキャスタ1個あたりの荷重は 28kgになります。

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

ねじ径

ストッパ

許容荷重

(daN)

荷重区分

車輪幅 B

(mm)

車輪部ベアリング

ねじ長 ℓ

(mm)

RoHS?

最小発注数量

70.1～100	74	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	M16	なし	100	軽中荷重	28	なし	40	10	1個
70.1～100	74	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	M16	なし	100	軽中荷重	28	なし	80	10	1個
70.1～100	74	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	M20	なし	100	軽中荷重	28	なし	40	10	1個
70.1～100	74	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	M20	なし	100	軽中荷重	28	なし	80	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	M16	なし	150	中荷重	38	あり	40	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	M16	なし	150	中荷重	38	あり	80	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	M20	なし	150	中荷重	38	あり	40	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	M20	なし	150	中荷重	38	あり	80	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	M16	なし	160	中荷重	38	あり	40	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	M16	なし	160	中荷重	38	あり	80	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	M20	なし	160	中荷重	38	あり	40	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	M20	なし	160	中荷重	38	あり	80	10	1個
70.1～100	74	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	M16	回転ストッパ付	100	軽中荷重	28	なし	40	10	1個
70.1～100	74	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	M16	回転ストッパ付	100	軽中荷重	28	なし	80	10	1個
70.1～100	74	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	M20	回転ストッパ付	100	軽中荷重	28	なし	40	10	1個
70.1～100	74	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	M20	回転ストッパ付	100	軽中荷重	28	なし	80	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	M16	回転ストッパ付	150	中荷重	38	あり	40	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	M16	回転ストッパ付	150	中荷重	38	あり	80	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	M20	回転ストッパ付	150	中荷重	38	あり	40	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	M20	回転ストッパ付	150	中荷重	38	あり	80	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	M16	回転ストッパ付	160	中荷重	38	あり	40	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	M16	回転ストッパ付	160	中荷重	38	あり	80	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	M20	回転ストッパ付	160	中荷重	38	あり	40	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	M20	回転ストッパ付	160	中荷重	38	あり	80	10	1個
70.1～100	74	80.01～140.00	～50	50	[ナイロン] モノマーキャストナイロン	M16	なし	100	軽中荷重	28	なし	40	10	1個
70.1～100	74	80.01～140.00	～50	50	[ナイロン] モノマーキャストナイロン	M16	なし	100	軽中荷重	28	なし	80	10	1個
70.1～100	74	80.01～140.00	～50	50	[ナイロン] モノマーキャストナイロン	M20	なし	100	軽中荷重	28	なし	40	10	1個
70.1～100	74	80.01～140.00	～50	50	[ナイロン] モノマーキャストナイロン	M20	なし	100	軽中荷重	28	なし	80	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	M16	なし	150	中荷重	38	あり	40	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	M16	なし	150	中荷重	38	あり	80	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	M20	なし	150	中荷重	38	あり	40	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	M20	なし	150	中荷重	38	あり	80	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	M16	なし	160	中荷重	38	あり	40	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	M16	なし	160	中荷重	38	あり	80	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	M20	なし	160	中荷重	38	あり	40	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	M20	なし	160	中荷重	38	あり	80	10	1個
70.1～100	74	80.01～140.00	～50	50	[ナイロン] モノマーキャストナイロン	M16	回転ストッパ付	100	軽中荷重	28	なし	40	10	1個
70.1～100	74	80.01～140.00	～50	50	[ナイロン] モノマーキャストナイロン	M16	回転ストッパ付	100	軽中荷重	28	なし	80	10	1個
70.1～100	74	80.01～140.00	～50	50	[ナイロン] モノマーキャストナイロン	M20	回転ストッパ付	100	軽中荷重	28	なし	40	10	1個
70.1～100	74	80.01～140.00	～50	50	[ナイロン] モノマーキャストナイロン	M20	回転ストッパ付	100	軽中荷重	28	なし	80	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	M16	回転ストッパ付	150	中荷重	38	あり	40	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	M16	回転ストッパ付	150	中荷重	38	あり	80	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	M20	回転ストッパ付	150	中荷重	38	あり	40	10	1個
70.1～100	93	140.01～220.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	M20	回転ストッパ付	150	中荷重	38	あり	80	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	M16	回転ストッパ付	160	中荷重	38	あり	40	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	M16	回転ストッパ付	160	中荷重	38	あり	80	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	M20	回転ストッパ付	160	中荷重	38	あり	40	10	1個
100.1～130	107	140.01～220.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	M20	回転ストッパ付	160	中荷重	38	あり	80	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,058円 ( 2,264円 )	在庫品1日目当日出荷可能
3,631円 ( 3,994円 )	在庫品1日目当日出荷可能
2,211円 ( 2,432円 )	在庫品1日目当日出荷可能
3,784円 ( 4,162円 )	在庫品1日目当日出荷可能
3,673円 ( 4,040円 )	在庫品1日目当日出荷可能
5,246円 ( 5,771円 )	在庫品1日目当日出荷可能
3,673円 ( 4,040円 )	在庫品1日目当日出荷可能
5,246円 ( 5,771円 )	在庫品1日目当日出荷可能
3,862円 ( 4,248円 )	在庫品1日目当日出荷可能
5,435円 ( 5,979円 )	在庫品1日目当日出荷可能
3,862円 ( 4,248円 )	在庫品1日目当日出荷可能
5,435円 ( 5,979円 )	在庫品1日目当日出荷可能
2,566円 ( 2,823円 )	在庫品1日目当日出荷可能
4,139円 ( 4,553円 )	在庫品1日目当日出荷可能
2,745円 ( 3,020円 )	在庫品1日目当日出荷可能
4,318円 ( 4,750円 )	在庫品1日目当日出荷可能
4,040円 ( 4,444円 )	在庫品1日目当日出荷可能
5,613円 ( 6,174円 )	在庫品1日目当日出荷可能
4,040円 ( 4,444円 )	在庫品1日目当日出荷可能
5,613円 ( 6,174円 )	在庫品1日目当日出荷可能
4,461円 ( 4,907円 )	在庫品1日目当日出荷可能
6,034円 ( 6,637円 )	在庫品1日目当日出荷可能
4,461円 ( 4,907円 )	在庫品1日目当日出荷可能
6,034円 ( 6,637円 )	在庫品1日目当日出荷可能
3,253円 ( 3,578円 )	在庫品1日目当日出荷可能
4,826円 ( 5,309円 )	在庫品1日目当日出荷可能
3,253円 ( 3,578円 )	在庫品1日目当日出荷可能
4,826円 ( 5,309円 )	在庫品1日目当日出荷可能
5,603円 ( 6,163円 )	在庫品1日目当日出荷可能
7,176円 ( 7,894円 )	在庫品1日目当日出荷可能
5,603円 ( 6,163円 )	在庫品1日目当日出荷可能
7,176円 ( 7,894円 )	在庫品1日目当日出荷可能
5,819円 ( 6,401円 )	在庫品1日目当日出荷可能
7,392円 ( 8,131円 )	在庫品1日目当日出荷可能
5,819円 ( 6,401円 )	在庫品1日目当日出荷可能
7,392円 ( 8,131円 )	在庫品1日目当日出荷可能
3,379円 ( 3,717円 )	在庫品1日目当日出荷可能
4,952円 ( 5,447円 )	在庫品1日目当日出荷可能
3,379円 ( 3,717円 )	在庫品1日目当日出荷可能
4,952円 ( 5,447円 )	在庫品1日目当日出荷可能
5,960円 ( 6,556円 )	在庫品1日目当日出荷可能
7,533円 ( 8,286円 )	在庫品1日目当日出荷可能
5,960円 ( 6,556円 )	在庫品1日目当日出荷可能
7,533円 ( 8,286円 )	在庫品1日目当日出荷可能
6,174円 ( 6,791円 )	在庫品1日目当日出荷可能
7,747円 ( 8,522円 )	在庫品1日目当日出荷可能
6,174円 ( 6,791円 )	在庫品1日目当日出荷可能
7,747円 ( 8,522円 )	在庫品1日目当日出荷可能

基本情報

【特長】取り付け高さが低く、走行安定性に優れた重荷重キャスタです。

ご注意

キャスタの選定方法についてはこちらをご確認ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ねじ込みキャスタ　軽中荷重用　CMGN□
軽中荷重用のねじ込みキャスタです。車輪材質は、合成ゴム・ナイロン・ウレタンがあります。
ミスミ
ステンレスクリーンキャスタ（低発塵グリス採用品）
低発塵グリスを採用しており、移動時や旋回時の発塵を低減します。金具はオールステンレスの為、錆を嫌う環境での使用に最適です。
ミスミ
キャスタ　標準タイプ・ダブルロックタイプ
自在タイプと、ワンタッチで車輪停止と旋回停止が可能なストッパ付タイプの2タイプのご用意です。台車の横ずれ防止効果もございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
