キャスタ 軽中荷重用 CNG□ CNSG□
- 通常単価(税別)
- 102円～8,116円
- 税込単価
- 112円～8,928円
【特長】小型～中型クラスの台車に利用いただけるキャスタです。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

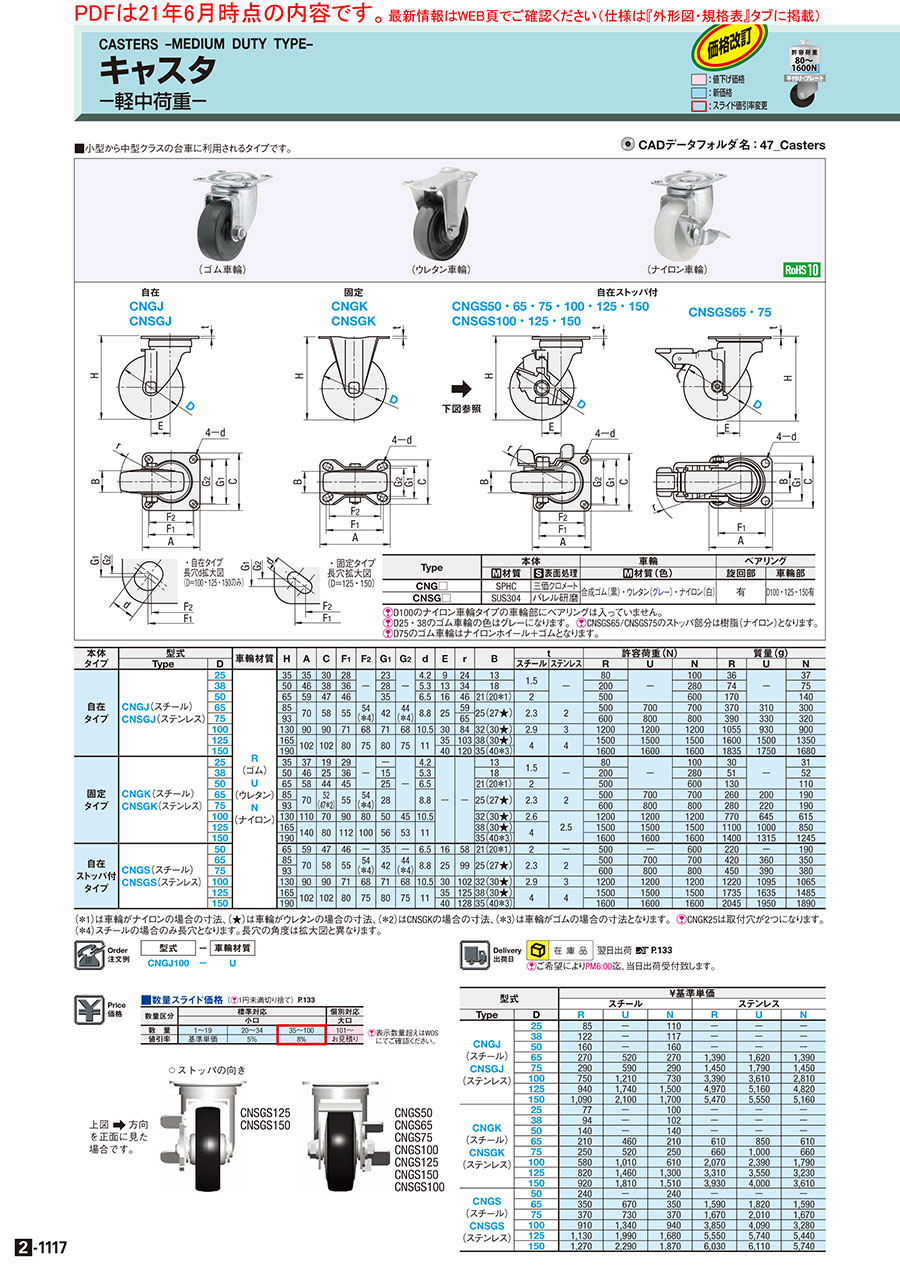

外形図・規格表
自在
固定
自在ストッパ付
CNGJ
CNSGJ
CNGK
CNSGK
CNGS50・65・75・100・125・150
CNSGS100・125・150
CNSGS65・75
規格表下参照
・自在タイプ
長穴d拡大図
（D＝100・125・150のみ）
・固定タイプ
長穴d拡大図
（D＝125・150）
| Type | 本体 | 車輪 | ベアリング | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質(色) | 旋回部 | 車輪部 | |
| CNG□ | SPHC | 三価クロメート | 合成ゴム(黒)・ウレタン(グレー)・ナイロン(白) | 有 | D100・125・150有 |
| CNSG□ | SUS304 | バレル研磨 | |||
[ ! ]D100のナイロン車輪(N)の車輪部に、ベアリングは入っておりません。
[ ! ]ステンレスタイプのゴム車輪(R)の車輪部に、ベアリングは入っておりません。
[ ! ]D25・38のゴム車輪の色はグレー、D75のゴム車輪はナイロンホイール＋ゴムとなります。
[ ! ]CNSGS65/CNSGS75のストッパ部分は樹脂（ナイロン）となります。
規格表
| 型式 | − | 車輪材質 |
| CNGJ100 | − | U |
| 本体 | 型式 | 車輪材質 | H | A | C | F1 | F2 | G1 | G2 | d | E | r | B | t | 許容荷重(daN) | 質量(g) | ||||||||
| タイプ | Type | D | R | U | N | スチール | ステンレス | R | U | N | R | U | N | |||||||||||
| 自在 | CNGJ(スチール) CNSGJ(ステンレス) | 25 | R (ゴム) U (ウレタン) N (ナイロン) | 35 | 35 | 30 | 28 | − | 23 | − | 4.2 | 9 | 23 | 13 | − | 13 | 1.5 | − | 8 | − | 10 | 36 | − | 37 |
| 38 | 50 | 46 | 38 | 36 | 28 | 5.3 | 13 | 34 | 18 | 18 | 20 | 28 | 74 | 75 | ||||||||||
| 50 | 65 | 59 | 47 | 46 | 35 | 6.5 | 16 | 44 | 21 | 20 | 2 | 50 | 60 | 170 | 140 | |||||||||
| 65 | 85 | 70 | 58 | 55 | 54 | 42 | 44 (＊1) | 8.8 | 25 | 60 | 25 | 25 | 25 | 2.3 | 2 | 50 | 70 | 70 | 370 | 310 | 300 | |||
| 75 | 93 | 65 | 25 | 27 | 25 | 60 | 80 | 80 | 390 | 330 | 320 | |||||||||||||
| 100 | 130 | 90 | 90 | 71 | 68 | 71 | 68 | 10.5 | 30 | 84 | 32 | 30 | 32 | 2.9 | 3 | 120 | 120 | 100 | 1055 | 930 | 900 | |||
| 125 | 165 | 102 | 102 | 80 | 75 | 80 | 75 | 11 | 35 | 101 | 38 | 30 | 38(35) | 4 | 4 | 150 | 150 | 150 | 1600 | 1500 | 1350 | |||
| 150 | 190 | 40 | 119 | 40(42) | 35 | 35 | 160 | 160 | 160 | 1835 | 1750 | 1680 | ||||||||||||
| 固定 | CNGK(スチール) CNSGK(ステンレス) | 25 | 35 | 37 | 19 | 29 | − | − | − | 4.2 | − | − | 13 | − | 13 | 1.5 | − | 8 | − | 10 | 30 | − | 31 | |
| 38 | 50 | 46 | 25 | 36 | 15 | 5.3 | 18 | 18 | 20 | 28 | 51 | 52 | ||||||||||||
| 50 | 65 | 58 | 44 | 45 | 25 | 6.5 | 21 | 20 | 2 | 50 | 60 | 130 | 110 | |||||||||||
| 65 | 85 | 70 | 52 (47) | 55 | 54 (＊1) | 28 | 8.8 | 25 | 25 | 25 | 2.3 | 2 | 50 | 70 | 70 | 260 | 200 | 190 | ||||||
| 75 | 93 | 25 | 27 | 25 | 60 | 80 | 80 | 280 | 220 | 190 | ||||||||||||||
| 100 | 130 | 110 | 70 | 90 | 80 | 50 | 45 | 10.5 | 32 | 30 | 32 | 2.6 | 2.5 | 120 | 120 | 120 | 770 | 645 | 615 | |||||
| 125 | 165 | 140 | 80 | 112 | 100 | 56 | 53 | 11 | 38 | 30 | 38(35) | 4 | 150 | 150 | 150 | 1100 | 1000 | 850 | ||||||
| 150 | 190 | 40(42) | 35 | 35 | 160 | 160 | 160 | 1400 | 1315 | 1245 | ||||||||||||||
| 自在 ストッパ付 | CNGS(スチール) CNSGS(ステンレス) | 50 | 65 | 59 | 47 | 46 | − | 35 | − | 6.5 | 16 | 58 | 21 | − | 20 | 2 | − | 50 | − | 60 | 220 | − | 190 | |
| 65 | 85 | 70 | 58 | 55 | 54 (＊1) | 42 | 44 (＊1) | 8.8 | 25 | 74(97) | 25 | 25 | 25 | 2.3 | 2 | 50 | 70 | 70 | 420 | 360 | 350 | |||
| 75 | 93 | 25 | 27 | 25 | 60 | 80 | 80 | 450 | 390 | 380 | ||||||||||||||
| 100 | 130 | 90 | 90 | 71 | 68 | 71 | 68 | 10.5 | 30 | 98(102) | 32 | 30 | 32 | 2.9 | 3 | 120 | 120 | 120 | 1220 | 1095 | 1065 | |||
| 125 | 165 | 102 | 102 | 80 | 75 | 80 | 75 | 11 | 35 | 118(123) | 38 | 30 | 38(35) | 4 | 4 | 150 | 150 | 150 | 1735 | 1635 | 1485 | |||
| 150 | 190 | 40 | 122(127) | 40(42) | 35 | 35 | 160 | 160 | 160 | 2045 | 1950 | 1890 | ||||||||||||
※CNGK25は取付穴が2つです。
外形図➡方向を
正面に見た場合です。
CNSGS125
CNSGS150
CNGS50
CNGS65
CNGS75
CNGS100
CNGS125
CNGS150
CNSGS100
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
147円 ( 162円 ) | 在庫品1日目当日出荷可能 |
- |
112円 ( 123円 ) | 在庫品1日目当日出荷可能 |
- |
155円 ( 171円 ) | 在庫品1日目当日出荷可能 |
- |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
- |
212円 ( 233円 ) | 在庫品1日目当日出荷可能 |
- |
212円 ( 233円 ) | 在庫品1日目当日出荷可能 |
- |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
- |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
- |
691円 ( 760円 ) | 在庫品1日目当日出荷可能 |
- |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
- |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
- |
784円 ( 862円 ) | 在庫品1日目当日出荷可能 |
|
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
|
997円 ( 1,097円 ) | 在庫品1日目当日出荷可能 |
|
1,607円 ( 1,768円 ) | 在庫品1日目当日出荷可能 |
|
1,992円 ( 2,191円 ) | 在庫品1日目当日出荷可能 |
|
1,248円 ( 1,373円 ) | 在庫品1日目当日出荷可能 |
|
2,311円 ( 2,542円 ) | 在庫品1日目当日出荷可能 |
|
2,258円 ( 2,484円 ) | 在庫品1日目当日出荷可能 |
- |
1,449円 ( 1,594円 ) | 在庫品1日目当日出荷可能 |
- |
2,789円 ( 3,068円 ) | 在庫品1日目当日出荷可能 |
- |
133円 ( 146円 ) | 在庫品1日目当日出荷可能 |
- |
102円 ( 112円 ) | 在庫品1日目当日出荷可能 |
- |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
- |
125円 ( 138円 ) | 在庫品1日目当日出荷可能 |
- |
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
- |
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
- |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
- |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
- |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
- |
332円 ( 365円 ) | 在庫品1日目当日出荷可能 |
- |
332円 ( 365円 ) | 在庫品1日目当日出荷可能 |
- |
691円 ( 760円 ) | 在庫品1日目当日出荷可能 |
|
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
|
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
|
1,342円 ( 1,476円 ) | 在庫品1日目当日出荷可能 |
|
1,727円 ( 1,900円 ) | 在庫品1日目当日出荷可能 |
|
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
|
1,938円 ( 2,132円 ) | 在庫品1日目当日出荷可能 |
|
2,006円 ( 2,207円 ) | 在庫品1日目当日出荷可能 |
- |
1,222円 ( 1,344円 ) | 在庫品1日目当日出荷可能 |
- |
2,404円 ( 2,644円 ) | 在庫品1日目当日出荷可能 |
- |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
- |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
- |
465円 ( 512円 ) | 在庫品1日目当日出荷可能 |
- |
465円 ( 512円 ) | 在庫品1日目当日出荷可能 |
- |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
- |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
- |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
- |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
|
1,248円 ( 1,373円 ) | 在庫品1日目当日出荷可能 |
|
1,209円 ( 1,330円 ) | 在庫品1日目当日出荷可能 |
|
1,780円 ( 1,958円 ) | 在庫品1日目当日出荷可能 |
|
2,231円 ( 2,454円 ) | 在庫品1日目当日出荷可能 |
|
1,501円 ( 1,651円 ) | 在庫品1日目当日出荷可能 |
|
2,643円 ( 2,907円 ) | 在庫品1日目当日出荷可能 |
|
2,484円 ( 2,732円 ) | 在庫品1日目当日出荷可能 |
- |
1,687円 ( 1,856円 ) | 在庫品1日目当日出荷可能 |
- |
3,042円 ( 3,346円 ) | 在庫品1日目当日出荷可能 |
- |
1,846円 ( 2,031円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
【特長】小型～中型クラスの台車に利用いただけるキャスタです。
納期・価格
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||
| スチール | ステンレス | ||||||
| Type | D | R | U | N | R | U | N |
| CNGJ (スチール) CNSGJ (ステンレス) | 25 | 89 | − | 116 | − | − | − |
| 38 | 128 | − | 123 | − | − | − | |
| 50 | 168 | − | 168 | − | − | − | |
| 65 | 284 | 546 | 284 | 1,460 | 1,701 | 1,460 | |
| 75 | 305 | 620 | 305 | 1,523 | 1,880 | 1,523 | |
| 100 | 788 | 1,271 | 767 | 3,560 | 3,791 | 2,951 | |
| 125 | 987 | 1,827 | 1,575 | 5,219 | 5,418 | 5,061 | |
| 150 | 1,145 | 2,205 | 1,785 | 5,744 | 5,828 | 5,418 | |
| CNGK (スチール) CNSGK (ステンレス) | 25 | 81 | − | 105 | − | − | − |
| 38 | 99 | − | 107 | − | − | − | |
| 50 | 147 | − | 147 | − | − | − | |
| 65 | 221 | 483 | 221 | 641 | 893 | 641 | |
| 75 | 263 | 546 | 263 | 693 | 1,050 | 693 | |
| 100 | 609 | 1,061 | 641 | 2,174 | 2,510 | 1,880 | |
| 125 | 861 | 1,533 | 1,365 | 3,476 | 3,728 | 3,392 | |
| 150 | 966 | 1,901 | 1,586 | 4,127 | 4,200 | 3,791 | |
| CNGS (スチール) CNSGS (ステンレス) | 50 | 252 | − | 252 | − | − | − |
| 65 | 368 | 704 | 368 | 1,670 | 1,911 | 1,670 | |
| 75 | 389 | 767 | 389 | 1,754 | 2,111 | 1,754 | |
| 100 | 956 | 1,407 | 987 | 4,043 | 4,295 | 3,444 | |
| 125 | 1,187 | 2,090 | 1,764 | 5,828 | 6,027 | 5,712 | |
| 150 | 1,334 | 2,405 | 1,964 | 6,332 | 6,416 | 6,027 | |
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜19 | 20〜34 | 35～100 | 101～ |
| 値引率 | 基準単価 | 5％ | 8% | お見積り |
