ミスミ

アジャスタパッドユニット

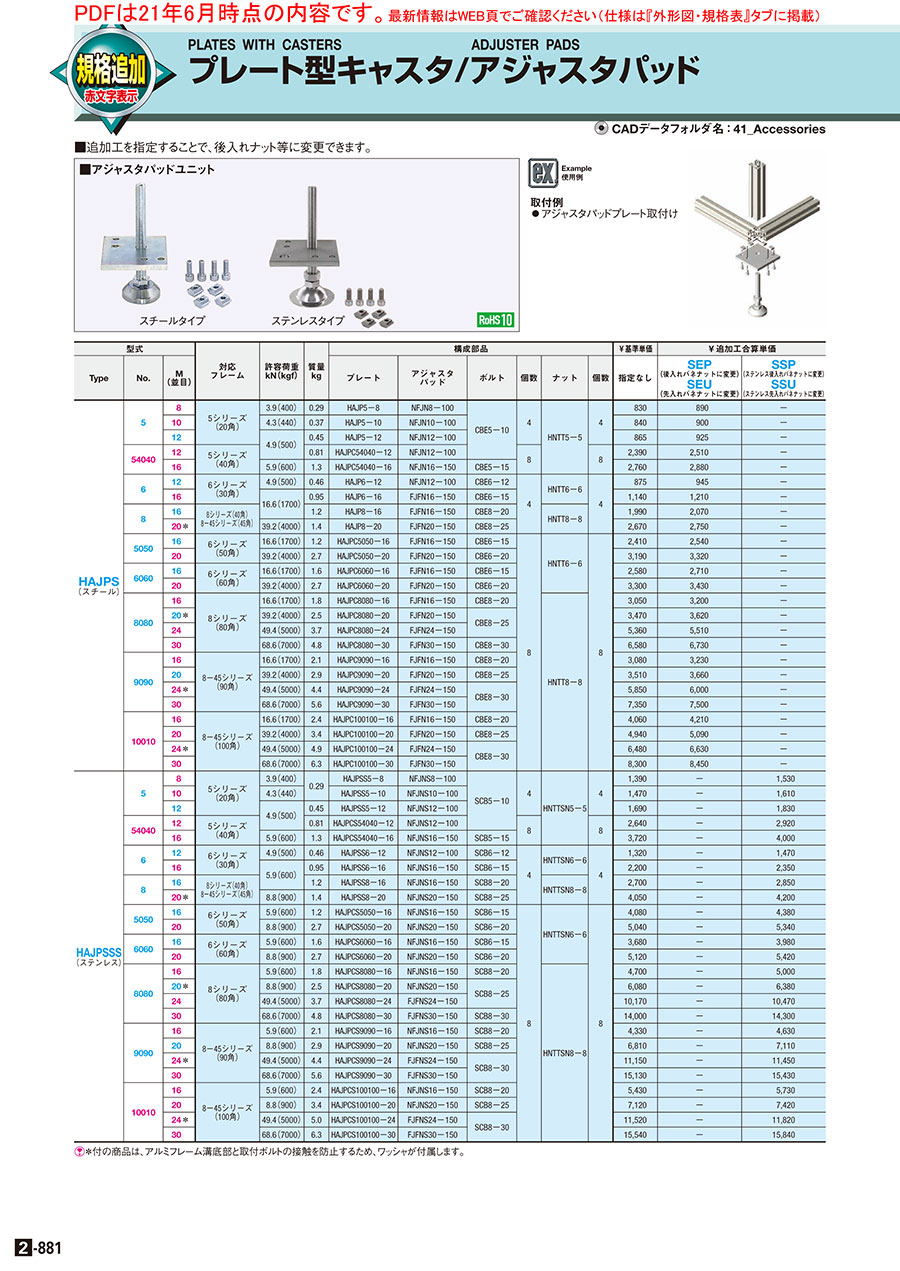

カタログ |P.2-881

納期短縮
当日出荷可能

平均満足度4.0

この商品のレビューをみる（21件）

通常単価(税別): 1,007円～19,210円

税込単価: 1,108円～21,131円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アジャスタパッド　標準タイプ

4.6

通常価格(税別)： 133円 (税込価格：146円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アジャスタパッド　固定タイプ

4.5

通常価格(税別)： 347円 (税込価格：382円)

通常出荷日：在庫品1日目

アルミフレーム用のアジャスタパッド取付用のユニットです。アジャスタ・アルミフレ...

詳細情報を確認する

種類
ブラケット付アジャスタ
特長
標準
接地面材質
金属
首振り機構
なし

ご注意

アジャスタの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が171型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

スチールタイプ
HAJPS

ステンレスタイプ
HAJPSSS

Type	[ M ]材質	構成部品
HAJPS	スチール	プレート	アジャスタ	ボルト	先入れナット*
HAJPSSS	ステンレス	プレート	アジャスタ	ボルト	先入れナット*

[ ! ]追加工を指定することで、ナットを後入れバネナット・先入れバネナットに変更できます。

規格表

型式	-	追加工
HAJPS6-12 HAJPS10010-20	−	SEP

[ ! ]M指示が追加になりました。

アジャスタパッドユニットスチール

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			対応フレーム	許容荷重 kN（kgf）	質量 kg	構成部品						￥基準単価	￥追加工合算単価
Type	No.	M （並目）				プレート	アジャスタパッド	ボルト	個数	ナット	個数	指定なし（スチール適用ボルト・先入れナット）	SEP（スチール後入れバネナットに変更）
Type	No.	M （並目）				プレート	アジャスタパッド	ボルト	個数	ナット	個数	指定なし（スチール適用ボルト・先入れナット）	SEU（スチール先入れバネナットに変更）
HAJPS （スチール）	5	8	5シリーズ（20角）	3.9（400）	0.29	HAJP5-8	NFJN8-100	CBE5-10	4	HNTT5-5	4	872	935
		10*1		4.3（440）	0.37	HAJP5-10	NFJN10-100	CBE5-12				882	945
		1212		4.9（500）	0.45	HAJP5-12	NFJN12-100					908	971
	54040	12*1	5シリーズ（40角）	4.9（500）	0.81	HAJPC54040-12	NFJN12-100		8		8	2,510	2,636
	54040	16	5シリーズ（40角）	5.9（600）	1.3	HAJPC54040-16	NFJN16-150	CBE5-15	8		8	2,898	3,024
	6	12*2	6シリーズ（30角）	4.9（500）	0.46	HAJP6-12	NFJN12-100	CBE6-12	4	HNTT6-6	4	919	992
	6	16	6シリーズ（30角）	16.6（1700）	0.95	HAJP6-16	FJFN16-150	CBE6-15		HNTT6-6		1,197	1,271
	8	16*2	8シリーズ（40角）	16.6（1700）	1.2	HAJP8-16	FJFN16-150	CBE8-20		HNTT8-8		2,090	2,174
	8	20*1	8-45シリーズ（45角）	39.2（4000）	1.4	HAJP8-20	FJFN20-150	CBE8-25		HNTT8-8		2,804	2,888
	10	16	10シリーズ（60角）	16.6（1700）	3.7	HAJPC10-16	FJFN16-150	CBE10-25		HNTT10-10		4,631	4,694
		20		39.2（4000）	4.8	HAJPC10-20	FJFN20-150	CBE10-30				5,891	5,954
		24		49.4（5000）	6.5	HAJPC10-24	FJFN24-150	CBE10-30				7,844	7,907
	5050	16*2	6シリーズ（50角）	16.6（1700）	1.2	HAJPC5050-16	FJFN16-150	CBE6-15	8	HNTT6-6	8	2,531	2,667
	5050	20	6シリーズ（50角）	39.2（4000）	2.7	HAJPC5050-20	FJFN20-150	CBE6-20				3,350	3,486
	6060	16*2	6シリーズ（60角）	16.6（1700）	1.6	HAJPC6060-16	FJFN16-150	CBE6-15				2,709	2,846
	6060	20	6シリーズ（60角）	39.2（4000）	2.7	HAJPC6060-20	FJFN20-150	CBE6-20				3,465	3,602
	8080	16	8シリーズ（80角）	16.6（1700）	1.8	HAJPC8080-16	FJFN16-150	CBE8-20		HNTT8-8		3,203	3,360
		2012		39.2（4000）	2.5	HAJPC8080-20	FJFN20-150	CBE8-25				3,644	3,801
		24		49.4（5000）	3.7	HAJPC8080-24	FJFN24-150	CBE8-25				5,628	5,786
		30		68.6（7000）	4.8	HAJPC8080-30	FJFN30-150	CBE8-30				6,909	7,067
	9090	16	8-45シリーズ（90角）	16.6（1700）	2.1	HAJPC9090-16	FJFN16-150	CBE8-20				3,234	3,392
		20*2		39.2（4000）	2.9	HAJPC9090-20	FJFN20-150	CBE8-25				3,686	3,843
		24*1		49.4（5000）	4.4	HAJPC9090-24	FJFN24-150	CBE8-30				6,143	6,300
		30		68.6（7000）	5.6	HAJPC9090-30	FJFN30-150	CBE8-30				7,718	7,875
	100100	16	8-45シリーズ（100角）	16.6（1700）	2.4	HAJPC100100-16	FJFN16-150	CBE8-20				4,263	4,421
		20		39.2（4000）	3.4	HAJPC100100-20	FJFN20-150	CBE8-25				5,187	5,345
		24*1		49.4（5000）	4.9	HAJPC100100-24	FJFN24-150	CBE8-30				6,804	6,962
		30		68.6（7000）	6.3	HAJPC100100-30	FJFN30-150	CBE8-30				8,715	8,873
	120120	16	10シリーズ（120角）	16.6（1700）	4.8	HAJPC120120-16	FJFN16-150	CBE10-25		HNTT10-10		5,345	5,471
		20		39.2（4000）	6.2	HAJPC120120-20	FJFN20-150	CBE10-30				7,088	7,214
		24		49.4（5000）	8.3	HAJPC120120-24	FJFN24-150	CBE10-30				8,526	8,652
		30		68.6（7000）	9.3	HAJPC120120-30	FJFN30-150	CBE10-35				10,616	10,742

アジャスタパッドユニットステンレス

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			対応フレーム	許容荷重 kN（kgf）	質量 kg	構成部品						￥基準単価	￥追加工合算単価
Type	No.	M （並目）				プレート	アジャスタパッド	ボルト	個数	ナット	個数	指定なし（ステンレス適用ボルト・先入れナット）	SSP（（ステンレス後入れバネナットに変更
Type	No.	M （並目）				プレート	アジャスタパッド	ボルト	個数	ナット	個数	指定なし（ステンレス適用ボルト・先入れナット）	SSU（（ステンレス先入れバネナットに変更）
HAJPSSS （ステンレス）	5	8	5シリーズ（20角）	3.9（400）	0.29	HAJPSS5-8	NFJNS8-100	SCB5-10	4	HNTTSN5-5	4	1,460	1,607
		10		4.3（440）	0.29	HAJPSS5-10	NFJNS10-100					1,544	1,691
		12*2		4.9（500）	0.45	HAJPSS5-12	NFJNS12-100					1,775	1,922
	54040	12	5シリーズ（40角）	4.9（500）	0.81	HAJPCS54040-12	NFJNS12-100		8		8	2,772	3,066
	54040	16	5シリーズ（40角）	5.9（600）	1.3	HAJPCS54040-16	NFJNS16-150	SCB5-15	8		8	3,906	4,200
	6	12*2	6シリーズ（30角）	4.9（500）	0.46	HAJPSS6-12	NFJNS12-100	SCB6-12	4	HNTTSN6-6	4	1,386	1,544
	6	16	6シリーズ（30角）	5.9（600）	0.95	HAJPSS6-16	NFJNS16-150	SCB6-15		HNTTSN6-6		2,310	2,468
	8	16*2	8シリーズ（40角）	5.9（600）	1.2	HAJPSS8-16	NFJNS16-150	SCB8-20		HNTTSN8-8		2,835	2,993
	8	20*1	8-45シリーズ（45角）	8.8（900）	1.4	HAJPSS8-20	NFJNS20-150	SCB8-25		HNTTSN8-8		4,253	4,410
	5050	16*2	6シリーズ（50角）	5.9（600）	1.2	HAJPCS5050-16	NFJNS16-150	SCB6-15	8	HNTTSN6-6	8	4,284	4,599
	5050	20	6シリーズ（50角）	8.8（900）	2.7	HAJPCS5050-20	NFJNS20-150	SCB6-20				5,292	5,607
	6060	16*2	6シリーズ（60角）	5.9（600）	1.6	HAJPCS6060-16	NFJNS16-150	SCB6-15				3,864	4,179
	6060	20	6シリーズ（60角）	8.8（900）	2.7	HAJPCS6060-20	NFJNS20-150	SCB6-20				5,376	5,691
	8080	16	8シリーズ（80角）	5.9（600）	1.8	HAJPCS8080-16	NFJNS16-150	SCB8-20		HNTTSN8-8		4,935	5,250
		2012		8.8（900）	2.5	HAJPCS8080-20	NFJNS20-150	SCB8-25				6,384	6,699
		24		49.4（5000）	3.7	HAJPCS8080-24	FJFNS24-150	SCB8-25				10,679	10,994
		30		68.6（7000）	4.8	HAJPCS8080-30	FJFNS30-150	SCB8-30				14,700	15,015
	9090	16	8-45シリーズ（90角）	5.9（600）	2.1	HAJPCS9090-16	NFJNS16-150	SCB8-20				4,547	4,862
		20*2		8.8（900）	2.9	HAJPCS9090-20	NFJNS20-150	SCB8-25				7,151	7,466
		24*1		49.4（5000）	4.4	HAJPCS9090-24	FJFNS24-150	SCB8-30				11,708	12,023
		30		68.6（7000）	5.6	HAJPCS9090-30	FJFNS30-150	SCB8-30				15,887	16,202
	100100	16	8-45シリーズ（100角）	5.9（600）	2.4	HAJPCS100100-16	NFJNS16-150	SCB8-20				5,702	6,017
		20		8.8（900）	3.4	HAJPCS100100-20	NFJNS20-150	SCB8-25				7,476	7,791
		24*1		49.4（5000）	5	HAJPCS100100-24	FJFNS24-150	SCB8-30				12,096	12,411
		30		68.6（7000）	6.3	HAJPCS100100-30	FJFNS30-150	SCB8-30				16,317	16,632

[ ! ]*1付き型番は、アルミフレーム溝底部と取付ボルトの接触を防止するため、ワッシャが付属します。
[ ! ]M指定がない場合は*2付き型番となります。

追加工

Alterations	商品Type	Code	Spec.
先入れナットを変更	HAJPS (スチール)	SEP	後入れバネナット　スチール
	HAJPS (スチール)	SEU	先入れバネナット　スチール
	HAJPSSS （ステンレス）	SSP	後入れバネナット　ステンレス
	HAJPSSS （ステンレス）	SSU	先入れバネナット　ステンレス

[ ! ]追加工を指定しない場合は商品タイプに合わせた材質の先入れナットが付属します。
[ ! ]バネナットにすることで組み立て時にナットが滑落しにくくなり、作業効率が上がります。

使用例

選定サポート情報

①アルミフレームの側面に足部品を接続するとき

②アルミフレームの直線方向に足部品を接続するとき

プレート付きの商品をお勧めします。
アルミフレームの溝にナットを入れ、プレートと締結します。

ねじ込み式・はめ込み式の商品をお勧めします。
ねじ込み式の場合、アルミフレームにタップ穴をあける必要があります。
はめ込み式の部品の場合は追加工が必要ありません。

使用例

商品比較情報・関連商品

取付け方式
取付け方式
取付けに必要な追加工	タップ穴	-	タップ穴				-	-	-	-
適用フレーム	キャスタ型式	キャスタ型式	フットベース型式	適用ボルト	ボルト本数	キャスタ型式	キャスタユニット型式	アジャスタパッドユニッ型式	アジャスタパッド＆キャスタ型式	一体型アジャスタパッド＆キャスタ型式
5-2020	-	HSMC50 HSMCS50	-			-	HCHPS5 HDHPS5	HAJPS5	HAJCHP5-12	HCFT5-60
5-4040	-	HSMC50 HSMCS50	HLF5-4040-12	CBE5-15	4	HCHAS12-150	HCHPS5 HDHPS5	HAJPS5	HAJCHP 54040-16	HCFT5-60
6-3030	HCHAS8-100	HSMC65 HSMCS65	-			-	HCHPS6 HDHPS6	HAJPS6	HAJCHP6-12	HCFT6-130
6-3030	HCHAS8-100	HSMC65 HSMCS65	-			-	HCHPS6 HDHPS6	HAJPS6	HAJCHP6-12	HCFT6-130
8-4040	HCHAS12-150	HSMC75 HSMCS75	-			-	HCHPS8 HDHPS8	HAJPS8	HAJCHP8-16	HCFT6-130
8-4545	HCHAS12-150	HSMC75 HSMCS75	-			-	HCHPS8 HDHPS8	HAJPS8	HAJCHP8-16	HCFT6-130
6-5050	-	-	HLF6-5050-10	CBE8-25	4	HCHAS12-150	HCHPS6	HAJPS5050	HAJCHP 5050-16	HCFT6-250
8-5050	HCHAS12-150		-			-	HCHPS8	HAJPS8	HAJCHP8-16	-
6-6060	-		HLF6-6060-10	CBE8-25	4	HCHAS16-170	HCHPS6	HAJPS6060	HAJCHP 6060-16	HCFT6-250
8-6060	HCHAS12-150	HSMC75 HSMCS75	-			-	-	-	-	-
8-6060	HCHAS12-150	HSMC75 HSMCS75	-			-	-	-	-	-
8-8080	-	-	HLF8-8080-12	CBE8-30	4	HCHAS16-170	HCHPS8	HAJPS8080	HAJCHP 8080-20	HCFT8-350
8-9090	-	-	HLF8-9090-16	CBE8-30	4	HCHAS16-170	HCHPS8	HAJPS9090	HAJCHP 8080-20	HCFT8-350
