    アルミフレーム 15mm角アルミフレーム

    ご注意

    • WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス(>>こちら)より、製作可否含めたお見積もりをお願いします。
    • 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
    未確定:候補が2型番あります。
    数量:

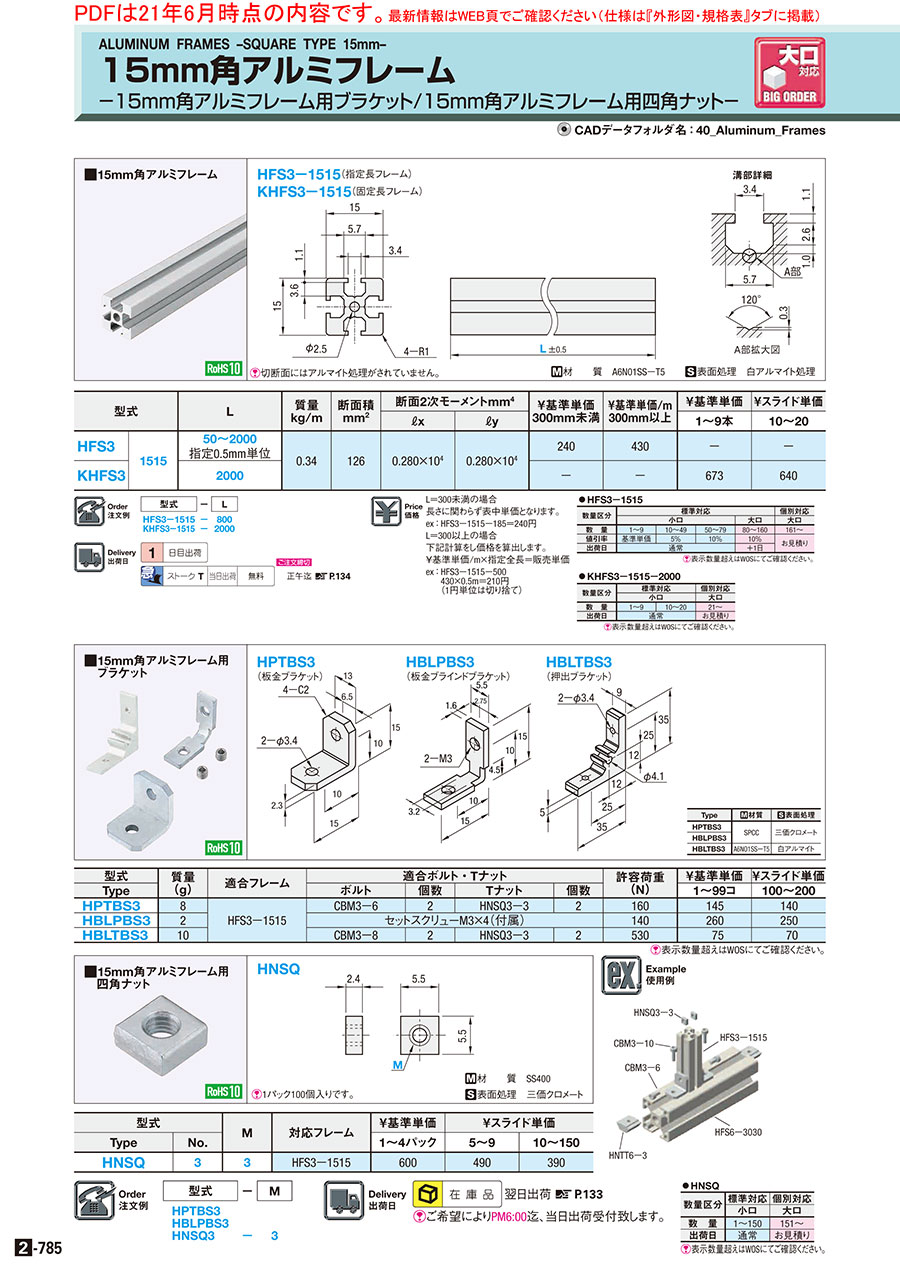

    外形図・規格表

    HFS3-1515(指定長フレーム)
    KHFS3-1515(固定長フレーム)溝部詳細
     A部拡大図
    [ M ]材質:A6005CSS-T5  [ S ]表面処理:白アルマイト処理
    [ ! ]切断面にはアルマイト処理がされていません。

    規格表

    型式L
    HFS3−1515
    KHFS3-1515

    800
    2000
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式L質量
    kg/m
    断面積
    mm2
    断面2次モーメントmm4¥基準単価
    300mm未満
    ¥基準単価/m
    300mm以上
    ¥基準単価¥スライド単価
    ℓxℓy1〜9本10〜20
    HFS31515502000
    指定0.5mm単位
    0.341260.280×1040.280×104250460
    KHFS32000710640
    [ ! ]HFSはL寸指定可能、KHFSはL寸固定です。
    L寸固定(2000mm)は、掴み代を含むため数十mm長くなりますが、有効長2000mmは確保されています。ご希望の長さに切断ください。
    正確な2000mmをお求めの場合は、L寸指定を推奨します。
    [ ! ]本商品に追加工のご用意がございません。ご要望の場合、カタログ規格外サービス>>こちらお問い合わせください。
    [ ! ]本商品にフレームキャップはご用意がございません。カタログ規格外サービスにも対応しておりません。
    L=300未満の場合
    長さに関わらず表中単価となります。
    ex:HFS3−1515−185=250円
    L=300以上の場合
    下記計算をし価格を算出します。
    ¥基準単価/m×指定全長=販売単価
    ex:HFS3−1515−500
    460×0.5m=230円(1円単位は切り捨て)

    15mm角アルミフレーム関連部品

    ■アルミフレームアクセサリ

    商品名ブラケットブラインドジョイントナット
    写真ブラケットブラインドブラケットナット
    カタログページカタログ
    商品ページこちらこちらこちら
