６シリーズ（溝幅８ｍｍ）－１列溝用－　カバー付ブラケット

６シリーズ（溝幅８ｍｍ）－１列溝用－　カバー付ブラケット

ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

インサート圧入機

【ご利用無料】
アルミフレーム筐体
設計ソフト

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が14型番あります。
数量：

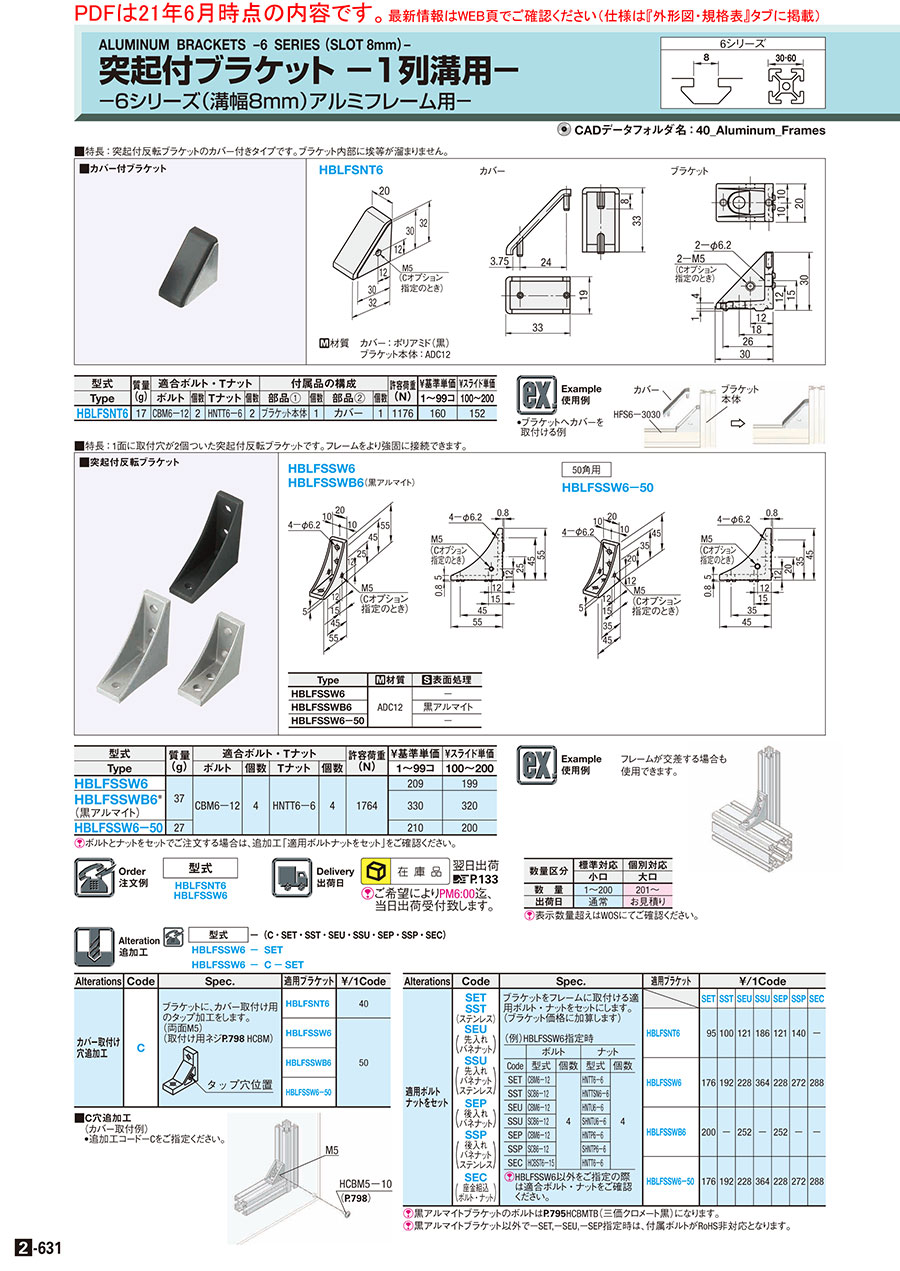

外形図・規格表



外形図

HBLFSNT6

カバー

ブラケット

６シリーズ（溝幅８ｍｍ）－１列溝用－　カバー付ブラケット:関連画像
[ ! ]ボルトとナットもセットで購入可能です。下記追加工をご覧ください。
[ M ]材質　ブラケット：ADC12　カバー：ポリアミド（黒）


規格表

型式
HBLFSNT6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式質量
(g)		適合ボルト・Tナット付属品の構成許容荷重
(N)		￥基準単価￥スライド単価
Typeボルト個数Tナット個数部品①個数部品②個数1〜99コ100〜200
HBLFSNT617CBM6−122HNTT6−62ブラケット本体1カバー11176170162

追加工


型式−(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSSW6−SET
HBLFSSW6−C−SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付用両面
M5タップ穴を追加できます。
型式例：HBLFSNT6-C
(取付け用ネジこちら HCBM)
６シリーズ（溝幅８ｍｍ）－１列溝用－　カバー付ブラケット:関連画像		HBLFSNT643
HBLFSSW653
HBLFSSWB6
HBLFSSW6−50

使用例

■カバー取付例
● 追加工コード－Cをご指定ください。
AlterationsCodeSpec.適用ブラケット￥/1Code
適用
ボルト・ナット
をセット		SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
(先入れバネナット)
(ステンレス)
SEP
(後入れバネナット)
SSP
(後入れバネナット)
(ステンレス)
SEC
(座金組込ボルト・ナット)		ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLFSNT6指定時
 ボルトナット
Code型式個数型式個数
SETCBM6－122HNTT6－62
SSTSCB6－12HNTTSN6－6
SEUCBM6－12HNTU6－6
SSUSCB6－12SHNTU6－6
SEPCBM6－12HNTP6－6
SSPSCB6－12SHNTP6－6
[ ! ]HBLFSNT6以外をご指定の際はそれぞれの適合ボルト・ナットをご確認ください。



－SETSSTSEUSSUSEPSSPSEC
HBLFSNT6101107129198129149−
HBLFSSW6187204243388243290307
HBLFSSWB6213−268−268−−
HBLFSSW6−50187204243388243290307
[ ! ]黒アルマイトのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応となります。

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM6-12鉄先入れHNTT6-6鉄無し
SSTSCB6-12ステンレス先入れHNTTSN6-6ステンレス無し
SEUCBM6-12鉄先入れHNTU6-6鉄有り
SSUSCB6-12ステンレス先入れSHNTU6-6ステンレス有り
SEPCBM6-12鉄後入れHNTP6-6鉄有り
SSPSCB6-12ステンレス後入れSHNTP6-6ステンレス有り

使用例

防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。
※カバー単体での発売はしておりません。

●ブラケットへカバーを取付ける例
６シリーズ（溝幅８ｍｍ）－１列溝用－　カバー付ブラケット:関連画像

技術情報

■ブラケット許容荷重の考え方


６シリーズ（溝幅８ｍｍ）－１列溝用－　カバー付ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

類似商品

■突起付ブラケット

取付面に回り止め用の突起が付いております。

商品名カバー付ブラケット突起付反転
ブラケット		片リブブラケットナット止ブラケット片側突起付
ブラケット		片面長穴ブラケット
製品写真

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像1_類似商品

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像2_類似商品

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像3_類似商品

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像4_類似商品

片面に突起がなく、プレートに接続可能

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像5_類似商品

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像6_類似商品

材質ADC12ADC12ADC12ADC12ADC12ADC12
特長防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。取付面に突起が付いており、取付時の位置決めが容易です。最もオーソドックスなタイプです。リブ（側面）が片側のみで六角レンチを回しやすいタイプです。長い突起がナット止となり、ナット位置の微調整が不要なタイプです。突起が片側のみに付いており、フレーム/プレートの接続時に有効です。片面が長穴となったタイプです。座金組込みボルト使用時もボルト頭が干渉しません。
代表型式本商品HBLFSN6HBLFSL6HBLFSR6HBLFSNK6HBLFSH6

関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像1_関連商品

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像2_関連商品

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像3_関連商品

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像4_関連商品

6シリーズ（溝幅8mm）-1列溝用- カバー付ブラケット 関連画像5_関連商品

カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
