面圧スプロケット

カタログ |P.1-1675

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

軸への加工（キー溝等）が不要ですので、軸の強度低下がありません。また、位置合わ...

詳細情報を確認する

スプロケット形状
B形
列数
1列
種類
面圧タイプ
材質
S45C(歯先高周波焼入)
チェーンタイプ
RS
軸種類
面圧

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が32型番あります。

外形図・規格表
型番リスト
詳細情報

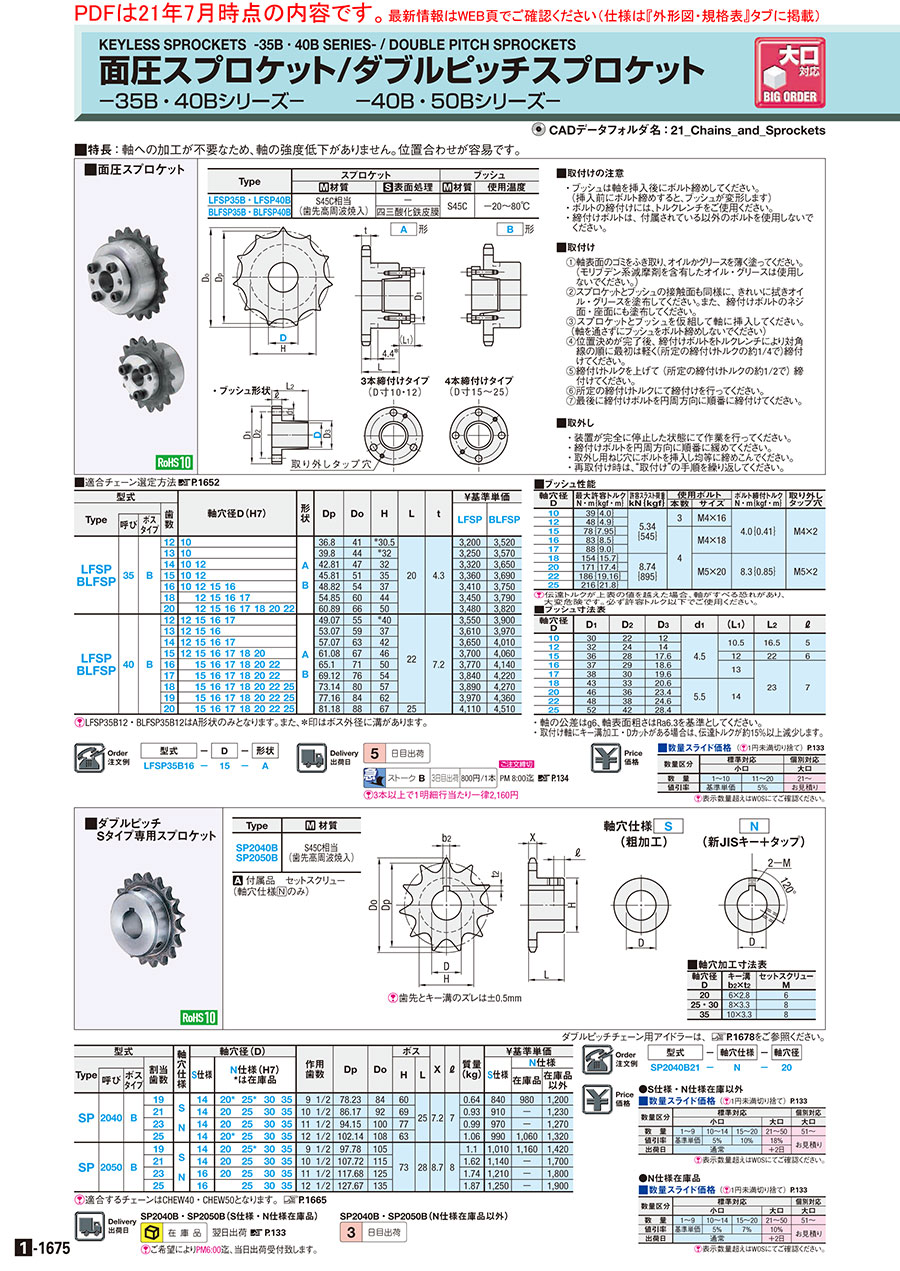

カタログ

外形図・規格表

Type	スプロケット		ブッシュ
	[ M ]材質	[ S ]表面処理	[ M ]材質	使用温度
LFSP35B・LFSP40B	S45C相当 (歯先高周波焼入)	−	S45C	−20〜80℃
BLFSP35B・BLFSP40B		四三酸化鉄皮膜

規格表

型式	−	D	−	形状
LFSP35B16	−	15	−	A

■適合チェーン選定方法 >>こちら
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				軸穴径D(H7)								形状	Dp	Do	H	L	t	￥基準単価
Type			歯数															LFSP	BLFSP
Type	呼び	ボスタイプ	歯数															LFSP	BLFSP
LFSP BLFSP	35	B	12	10								A B	36.8	41	^＊30.5	20	4.3	3,360	3,700
			13	10									39.8	44	^＊32			3,410	3,750
			14	10	12								42.81	47	32			3,490	3,830
			15	10	12								45.81	51	35			3,530	3,870
			16	10	12	15	16						48.82	54	37			3,580	3,940
			18		12	15	16	17					54.85	60	44			3,620	3,980
			20		12	15	16	17	18	20	22		60.89	66	50			3,650	4,010
LFSP BLFSP	40	B	12	12	15	16	17					A B	49.07	55	^＊40	22	7.2	3,730	4,100
			13	12	15	16							53.07	59	37			3,790	4,170
			14	12	15	16	17						57.07	63	42			3,830	4,210
			15	12	15	16	17	18	20				61.08	67	46			3,890	4,260
			16		15	16	17	18	20	22			65.1	71	50			3,960	4,350
			17		15	16	17	18	20	22			69.12	76	54			4,030	4,430
			18		15	16	17	18	20	22	25		73.14	80	57			4,080	4,480
			19		15	16	17	18	20	22	25		77.16	84	62			4,170	4,580
			20		15	16	17	18	20	22	25		81.18	88	67	25		4,320	4,740

[ ! ]LFSP35B12・BLFSP35B12はA形状のみとなります。また、＊印はボス外径に溝があります。
■ブッシュ性能

軸穴径 D	最大許容トルク N・m｛kgf・m｝	許容スラスト荷重 kN｛kgf｝	使用ボルト		ボルト締付トルク N・m｛kgf・m｝	取り外しタップ穴
			本数	サイズ
10	39｛4.0｝	5.34 ｛545｝	3	M4×16	4.0｛0.41｝	M4×2
12	48｛4.9｝
15	78｛7.95｝		4	M4×18
16	83｛8.5｝
17	88｛9.0｝
18	154｛15.7｝	8.74 ｛895｝		M5×20	8.3｛0.85｝	M5×2
20	171｛17.4｝
22	186｛19.16｝
25	216｛21.8｝

[ ! ]伝達トルクが上表の値を越えた場合、軸がすべる恐れがあり、
大変危険です。必ず許容トルク以下でご使用ください。
■ブッシュ寸法表

軸穴径 D	D₁	D₂	D₃	d₁	(L₁)	L₂	ℓ
10	30	22	12	4.5	10.5	16.5	5
12	32	24	14		10.5	16.5	5
15	36	28	17.6		12	22	6
16	37	29	18.6		13	23	7
17	38	30	19.6		13
18	43	33	20.6	5.5	14
20	46	36	23.4
22	48	38	24.6
25	52	42	28.4

・軸の公差はg6、軸表面粗さはRa6.3を基準としてください。
・取付け軸にキー溝加工・Dカットがある場合は、伝達トルクが約15％以上減少します。

型番リスト

表示件数

型番

BLFSP35B12-10-A

BLFSP35B13-10-[A,B]

BLFSP35B14-[10,12]-[A,B]

BLFSP35B15-[10,12]-[A,B]

BLFSP35B16-[10,12,15,16]-[A,B]

BLFSP35B18-[12,15,16,17]-[A,B]

BLFSP35B20-[12,15,16,17,18,20,22]-[A,B]

BLFSP40B12-[12,15,16,17]-[A,B]

BLFSP40B13-[12,15,16]-[A,B]

BLFSP40B14-[12,15,16,17]-[A,B]

BLFSP40B15-[12,15,16,17,18,20]-[A,B]

BLFSP40B16-[15,16,17,18,20,22]-[A,B]

BLFSP40B17-[15,16,17,18,20,22]-[A,B]

BLFSP40B18-[15,16,17,18,20,22,25]-[A,B]

BLFSP40B19-[15,16,17,18,20,22,25]-[A,B]

BLFSP40B20-[15,16,17,18,20,22,25]-[A,B]

LFSP35B12-10-A

LFSP35B13-10-[A,B]

LFSP35B14-[10,12]-[A,B]

LFSP35B15-[10,12]-[A,B]

LFSP35B16-[10,12,15,16]-[A,B]

LFSP35B18-[12,15,16,17]-[A,B]

LFSP35B20-[12,15,16,17,18,20,22]-[A,B]

LFSP40B12-[12,15,16,17]-[A,B]

LFSP40B13-[12,15,16]-[A,B]

LFSP40B14-[12,15,16,17]-[A,B]

LFSP40B15-[12,15,16,17,18,20]-[A,B]

LFSP40B16-[15,16,17,18,20,22]-[A,B]

LFSP40B17-[15,16,17,18,20,22]-[A,B]

LFSP40B18-[15,16,17,18,20,22,25]-[A,B]

LFSP40B19-[15,16,17,18,20,22,25]-[A,B]

LFSP40B20-[15,16,17,18,20,22,25]-[A,B]

呼び

歯数

(T)

軸穴径 D(またはd)

(mm)

表面処理

形状選択

RoHS?

最小発注数量

35	12	10	四三酸化鉄皮膜	A	10	1個
35	13	10	四三酸化鉄皮膜	A / B	10	1個
35	14	10 ～ 12	四三酸化鉄皮膜	A / B	10	1個
35	15	10 ～ 12	四三酸化鉄皮膜	A / B	10	1個
35	16	10 ～ 16	四三酸化鉄皮膜	A / B	10	1個
35	18	12 ～ 17	四三酸化鉄皮膜	A / B	10	1個
35	20	12 ～ 22	四三酸化鉄皮膜	A / B	10	1個
40	12	12 ～ 17	四三酸化鉄皮膜	A / B	10	1個
40	13	12 ～ 16	四三酸化鉄皮膜	A / B	10	1個
40	14	12 ～ 17	四三酸化鉄皮膜	A / B	10	1個
40	15	12 ～ 20	四三酸化鉄皮膜	A / B	10	1個
40	16	15 ～ 22	四三酸化鉄皮膜	A / B	10	1個
40	17	15 ～ 22	四三酸化鉄皮膜	A / B	10	1個
40	18	15 ～ 25	四三酸化鉄皮膜	A / B	10	1個
40	19	15 ～ 25	四三酸化鉄皮膜	A / B	10	1個
40	20	15 ～ 25	四三酸化鉄皮膜	A / B	10	1個
35	12	10	なし	A	10	1個
35	13	10	なし	A / B	10	1個
35	14	10 ～ 12	なし	A / B	10	1個
35	15	10 ～ 12	なし	A / B	10	1個
35	16	10 ～ 16	なし	A / B	10	1個
35	18	12 ～ 17	なし	A / B	10	1個
35	20	12 ～ 22	なし	A / B	10	1個
40	12	12 ～ 17	なし	A / B	10	1個
40	13	12 ～ 16	なし	A / B	10	1個
40	14	12 ～ 17	なし	A / B	10	1個
40	15	12 ～ 20	なし	A / B	10	1個
40	16	15 ～ 22	なし	A / B	10	1個
40	17	15 ～ 22	なし	A / B	10	1個
40	18	15 ～ 25	なし	A / B	10	1個
40	19	15 ～ 25	なし	A / B	10	1個
40	20	15 ～ 25	なし	A / B	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

軸への加工（キー溝等）が不要ですので、軸の強度低下がありません。また、位置合わせが容易です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜10	11〜20	21〜
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■取付けの注意
・ブッシュは軸を挿入後にボルト締めしてください。
（挿入前にボルト締めすると、ブッシュが変形します）
・ボルトの締付けには、トルクレンチをご使用ください。
・締付けボルトは、付属されている以外のボルトを使用しないで
ください。
■取付け
①軸表面のゴミをふき取り、オイルかグリースを薄く塗ってください。
（モリブデン系減摩剤を含有したオイル・グリースは使用し
ないでください。）
②スプロケットとブッシュの接触面も同様に、きれいに拭きオイ
ル・グリースを塗布してください。また、締付けボルトのネジ
面・座面にも塗布してください。
③スプロケットとブッシュを仮組して軸に挿入してください。
（軸を通さずにブッシュをボルト締めしないでください）
④位置決めが完了後、締付けボルトをトルクレンチにより対角
線の順に最初は軽く（所定の締付けトルクの約1/4で）締付
けてください。
⑤締付けトルクを上げて（所定の締付けトルクの約1/2で）締
付けてください。
⑥所定の締付けトルクにて締付けを行ってください。
⑦最後に締付けボルトを円周方向に順番に締付けてください。
■取外し
・装置が完全に停止した状態にて作業を行ってください。
・締付けボルトを円周方向に順番に緩めてください。
・取外し用ねじ穴にボルトを挿入し均等に締めこんでください。
・再取付け時は、“取付け”の手順を繰り返してください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
