平歯車　圧力角20°　面圧タイプ

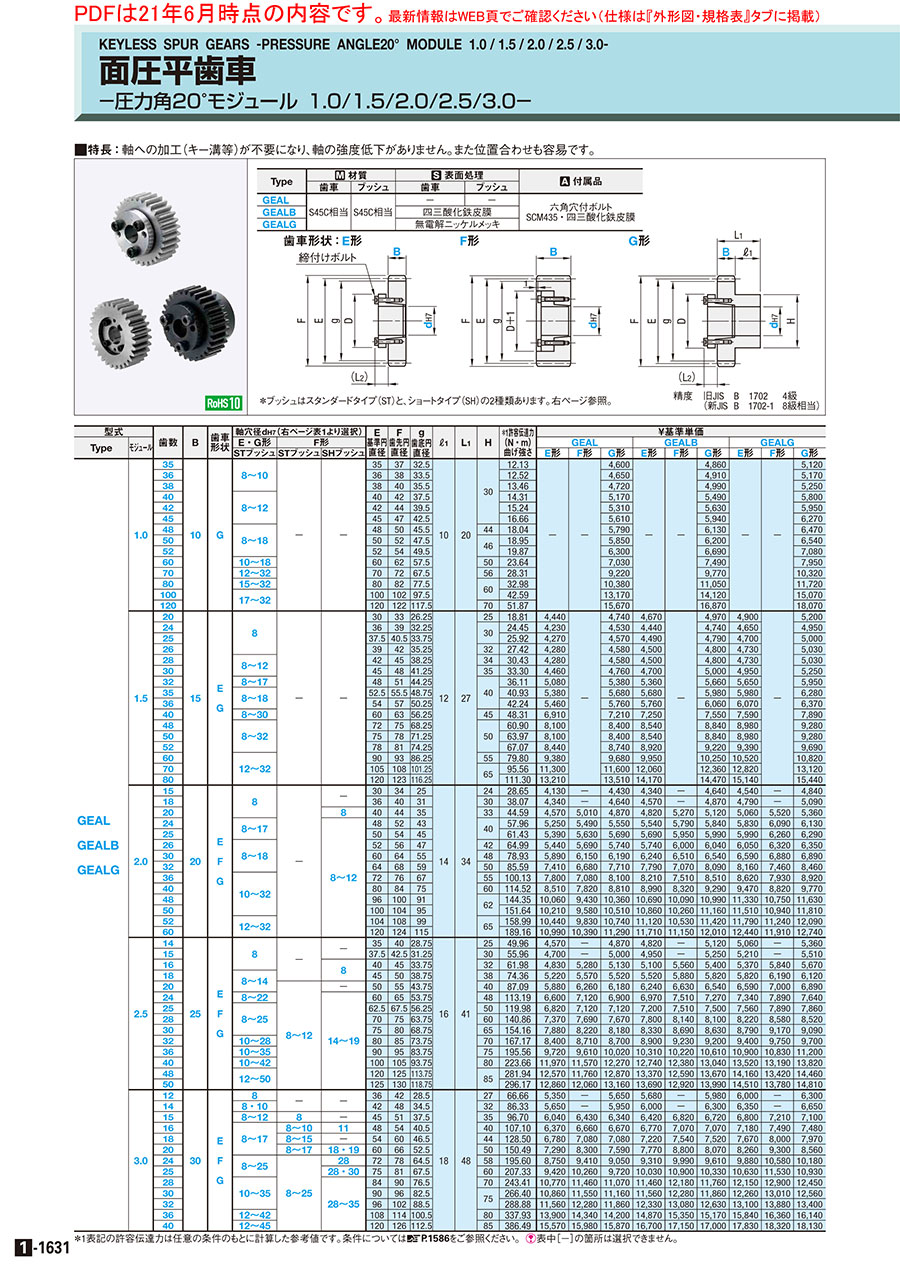

カタログ |P.1-1631

規格変更

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ

4.7

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ

4.5

通常出荷日：3 日目

【特徴】ミスミオリジナル品の面圧平歯車は回転体の組付け位置調整が簡単！軸と歯...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
A形 / B形
軸穴形状
丸穴
材質
S45C相当
詳細材質
S45C相当
熱処理
なし
歯研
なし
バックラッシ
あり
精度 (（旧)JIS)
JIS B 1702 4級
ブッシュ
あり
軸穴公差
H7
ベアリング
なし
材質証明書
対象
材質証明書：材質
歯車：S45C相当|ブッシュ：S45C相当|六角穴付ボルト：SCM435

ご注意

軸穴径(d)42は現在ブランク切れとなっております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が489型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

歯車形状：E形 F形 G形

d寸法公差(H7)

呼び	d_H7
8～10	＋0.015 0
11～18	＋0.018 0
19～30	＋0.021 0
31～50	＋0.025 0

[ ! ]JIS B 0401-2に準拠。

指示無き寸法公差(歯部以外）

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)に準拠。

＊ブッシュはスタンダードタイプ（ST）と、ショートタイプ（SH）の2種類あります。右ページ下参照。

歯面精度　新JIS B 1702-1 8級相当
旧JIS B 1702 4級）

Type	[ M ]材質		[ S ]表面処理		[ A ]付属品
	歯車	ブッシュ	歯車	ブッシュ
GEAL	S45C相当	S45C相当	−	−	六角穴付ボルト SCM435・四三酸化鉄皮膜
GEALB			四三酸化鉄皮膜
GEALG			無電解ニッケルメッキ

[ M ]材質本体 S45C相当
ボルト SCM435（四三酸化鉄皮膜）

規格表

型式	−	歯数	−	B	−	歯車形状	−	軸穴径d
GEAL1.0	−	40	−	10	−	G	−	10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径d_H7(右ページ表1より選択)			E 基準円直径	F 歯先円直径	g 歯底円直径	ℓ₁	L₁	H	＊1許容伝達力 (N・ｍ) 曲げ強さ	￥基準単価
Type	モジュール				E・G形	F形									GEAL			GEALB			GEALG
Type	モジュール				STブッシュ	STブッシュ	SHブッシュ								E形	F形	G形	E形	F形	G形	E形	F形	G形
GEAL GEALB GEALG	1.0	35	10	G	8〜10	−	−	35	37	32.5	10	20	30	12.13	－	－	4,830	－	－	5,100	－	－	5,380
		36						36	38	33.5				12.52			4,880			5,160			5,430
		38						38	40	35.5				13.46			4,960			5,240			5,510
		40			8〜12			40	42	37.5				14.31			5,430			5,760			6,090
		42						42	44	39.5				15.24			5,580			5,910			6,250
		45						45	47	42.5				16.66			5,890			6,240			6,580
		48			8〜18			48	50	45.5			44	18.04			6,080			6,440			6,790
		50						50	52	47.5			46	18.95			6,140			6,510			6,870
		52						52	54	49.5			46	19.87			6,620			7,020			7,430
		60			10〜18			60	62	57.5			50	23.64			7,380			7,860			8,350
		70			12〜32			70	72	67.5			56	28.31			9,680			10,260			10,840
		80			15〜32			80	82	77.5			60	32.98			10,900			11,600			12,310
		100			17〜32			100	102	97.5			60	42.59			13,830			14,830			15,820
		120			17〜32			120	122	117.5			70	51.87			16,450			17,710			18,970
	1.5	20	15	E G	8	−	−	30	33	26.25	12	27	25	18.81	4,660	－	4,980	4,900	－	5,220	5,150	－	5,460
		24						36	39	32.25			30	24.45	4,440		4,760	4,660		4,980	4,880		5,200
		25						37.5	40.5	33.75			30	25.92	4,480		4,800	4,710		5,030	4,940		5,250
		26						39	42	35.25			32	27.42	4,490		4,810	4,730		5,040	4,970		5,280
		28			8〜12			42	45	38.25			34	30.43	4,490		4,810	4,730		5,040	4,970		5,280
		30			8〜12			45	48	41.25			35	33.30	4,680		5,000	4,940		5,250	5,200		5,510
		32			8〜17			48	51	44.25			40	36.11	5,330		5,650	5,630		5,940	5,930		6,250
		35			8〜18			52.5	55.5	48.75				40.93	5,650		5,960	5,960		6,280	6,280		6,590
		36			8〜18			54	57	50.25				42.24	5,730		6,050	6,050		6,360	6,370		6,690
		40			8〜30			60	63	56.25			45	48.31	7,260		7,570	7,610		7,930	7,970		8,280
		48			8〜32			72	75	68.25			50	60.90	8,510		8,820	8,970		9,280	9,430		9,740
		50						75	78	71.25				63.97	8,510		8,820	8,970		9,280	9,430		9,740
		52						78	81	74.25				67.07	8,860		9,180	9,370		9,680	9,860		10,170
		60			12〜32			90	93	86.25			55	79.80	9,850		10,160	10,450		10,760	11,050		11,360
		70						105	108	101.25			65	95.56	11,870		12,180	12,660		12,980	13,460		13,780
		80						120	123	116.25			65	111.30	13,870		14,190	14,880		15,190	15,900		16,210
	2.0	15	20	E F G	8	−	−	30	34	25	14	34	24	28.65	4,340	－	4,650	4,560	－	4,870	4,770	－	5,080
		18					−	36	40	31			30	38.07	4,560	－	4,870	4,800	－	5,110	5,030	－	5,340
		20					8	40	44	35			33	44.59	4,800	5,260	5,110	5,060	5,530	5,380	5,310	5,800	5,630
		24			8〜17		8〜12	48	52	43			40	57.96	5,510	5,760	5,830	5,820	6,080	6,130	6,120	6,390	6,440
		25			8〜17			50	54	45			40	61.43	5,660	5,910	5,970	5,970	6,250	6,290	6,290	6,570	6,600
		26			8〜18			52	56	47			42	64.99	5,710	5,970	6,030	6,030	6,300	6,340	6,350	6,640	6,670
		30						60	64	55			48	78.93	6,180	6,460	6,500	6,550	6,840	6,870	6,920	7,220	7,230
		32						64	68	59			50	85.59	7,780	7,010	8,100	8,180	7,420	8,490	8,570	7,830	8,880
		36			10〜32			72	76	67			55	100.13	8,190	7,430	8,510	8,620	7,890	8,940	9,050	8,330	9,370
		40						80	84	75			60	114.52	8,940	8,210	9,250	9,440	8,740	9,750	9,940	9,260	10,260
		48						96	100	91			62	144.35	10,560	9,900	10,880	11,220	10,590	11,540	11,900	11,290	12,210
		50						100	104	95			62	151.64	10,720	10,060	11,040	11,400	10,770	11,720	12,090	11,490	12,400
		52			12〜32			104	108	99			65	158.99	10,960	10,320	11,280	11,680	11,060	11,990	12,380	11,800	12,690
		60			12〜32			120	124	115			65	189.16	11,540	10,910	11,850	12,300	11,710	12,610	13,060	12,510	13,380
	2.5	14	25	E F G	8	−	−	35	40	28.75	16	41	25	49.96	4,800	－	5,110	5,060	－	5,380	5,310	－	5,630
		15					−	37.5	42.5	31.25			30	55.96	4,940	－	5,250	5,200	－	5,510	5,470	－	5,790
		16					8	40	45	33.75			32	61.98	5,070	5,540	5,390	5,360	5,840	5,670	5,640	6,130	5,950
		18			8〜14		8	45	50	38.75			38	74.36	5,480	5,850	5,800	5,800	6,170	6,110	6,110	6,500	6,430
		20			8〜14	8〜12	−	50	55	43.75			40	87.09	6,170	6,570	6,490	6,550	6,960	6,870	6,920	7,350	7,230
		24			8〜22		14〜19	60	65	53.75			48	113.19	6,930	7,480	7,250	7,320	7,890	7,630	7,710	8,280	8,020
		25			8〜25			62.5	67.5	56.25			50	119.98	7,160	7,480	7,480	7,560	7,890	7,880	7,940	8,280	8,250
		28						70	75	63.75			60	140.86	7,740	8,070	8,050	8,190	8,550	8,510	8,630	9,010	8,950
		30						75	80	68.75			65	154.16	8,270	8,630	8,590	8,750	9,120	9,060	9,230	9,630	9,540
		32			10〜28			80	85	73.75			70	167.17	8,820	9,150	9,140	9,350	9,690	9,660	9,870	10,240	10,190
		36			10〜35			90	95	83.75			75	195.56	10,210	10,090	10,520	10,830	10,730	11,140	11,450	11,370	11,760
		40			10〜42			100	105	93.75			80	223.66	12,570	12,150	12,880	13,380	13,000	13,690	14,200	13,850	14,510
		48			12〜50			120	125	113.75			85	281.94	13,200	12,350	13,510	14,040	13,220	14,350	14,870	14,090	15,180
		50			12〜50			125	130	118.75			85	296.17	13,500	12,660	13,820	14,370	13,570	14,690	15,240	14,470	15,550
	3.0	12	30	E F G	8	−	−	36	42	28.5	18	48	27	66.66	5,620	－	5,930	5,960	－	6,280	6,300	－	6,620
		14			8・10	−	−	42	48	34.5			32	86.33	5,930	－	6,250	6,300	－	6,620	6,670	－	6,980
		15			8〜12	8	−	45	51	37.5			35	96.70	6,340	6,750	6,660	6,740	7,160	7,060	7,140	7,570	7,460
		16			8〜17	8〜10	11	48	54	40.5			40	107.10	6,690	6,990	7,000	7,110	7,420	7,420	7,540	7,860	7,850
		18				8〜15	−	54	60	46.5			44	128.50	7,120	7,430	7,430	7,580	7,920	7,900	8,050	8,400	8,370
		20				8〜17	18・19	60	66	52.5			50	150.49	7,650	8,720	7,970	8,160	9,240	8,470	8,670	9,770	8,990
24		8〜25			8〜25	28	72	78	64.5	58			195.60	9,190	9,880	9,500	9,780	10,490	10,090	10,370	11,110	10,690
25		8〜25				28・30	75	81	67.5	60			207.33	9,890	10,770	10,210	10,530	11,450	10,850	11,160	12,110	11,480
28		10〜35				28〜35	84	90	76.5	70			243.41	11,310	12,030	11,620	12,030	12,790	12,350	12,760	13,550	13,070
30							90	96	82.5	75			266.40	11,400	12,130	11,720	12,140	12,890	12,450	12,870	13,660	13,190
32							96	102	88.5	75			288.88	12,140	12,890	12,450	12,950	13,730	13,260	13,760	14,570	14,070
36		12〜42					108	114	100.5	80			337.93	14,600	15,060	14,910	15,610	16,120	15,930	16,630	17,180	16,950
40		12〜45					120	126	112.5	85			386.49	16,350	16,780	16,660	17,540	18,010	17,850	18,720	19,240	19,040

＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。[ ! ]表中［−］の箇所は選択できません。
[ ! ]歯車のバックラッシ公差は「こちら」を参照ください。
[ ! ]軸間距離の許容差（参考値）は「こちら」を参照ください。

型番リスト

表示件数

...

型番

GEAL1.0-35-10-G-[8,10]

GEAL1.0-36-10-G-[8,10]

GEAL1.0-38-10-G-[8,10]

GEAL1.0-40-10-G-[8,10,11,12]

GEAL1.0-42-10-G-[8,10,11,12]

GEAL1.0-45-10-G-[8,10,11,12]

GEAL1.0-48-10-G-[8,10,11,12,14,15,16,17,18]

GEAL1.0-50-10-G-[8,10,11,12,14,15,16,17,18]

GEAL1.0-52-10-G-[8,10,11,12,14,15,16,17,18]

GEAL1.0-60-10-G-[10,11,12,14,15,16,17,18]

GEAL1.0-70-10-G-[12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.0-80-10-G-[15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.0-100-10-G-[17,18,19,20,22,24,25,28,30,32]

GEAL1.0-120-10-G-[17,18,19,20,22,24,25,28,30,32]

GEAL1.5-28-15-E-[8,10,11,12]

GEAL1.5-28-15-G-[8,10,11,12]

GEAL1.5-30-15-E-[8,10,11,12]

GEAL1.5-30-15-G-[8,10,11,12]

GEAL1.5-32-15-E-[8,10,11,12,14,15,16,17]

GEAL1.5-32-15-G-[8,10,11,12,14,15,16,17]

GEAL1.5-35-15-E-[8,10,11,12,14,15,16,17,18]

GEAL1.5-35-15-G-[8,10,11,12,14,15,16,17,18]

GEAL1.5-36-15-E-[8,10,11,12,14,15,16,17,18]

GEAL1.5-36-15-G-[8,10,11,12,14,15,16,17,18]

GEAL1.5-40-15-E-[8,10,11,12,14,15,16,17,18,19,20,22,24,25,28,30]

GEAL1.5-40-15-G-[8,10,11,12,14,15,16,17,18,19,20,22,24,25,28,30]

GEAL1.5-48-15-E-[8,10,11,12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-48-15-G-[8,10,11,12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-50-15-E-[8,10,11,12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-50-15-G-[8,10,11,12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-52-15-E-[8,10,11,12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-52-15-G-[8,10,11,12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-60-15-E-[12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-60-15-G-[12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-70-15-E-[12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-70-15-G-[12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-80-15-E-[12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL1.5-80-15-G-[12,14,15,16,17,18,19,20,22,24,25,28,30,32]

GEAL2.0-24-20-E-[8,10,11,12,14,15,16,17]

GEAL2.0-24-20-F-[8,10,11,12]

GEAL2.0-24-20-G-[8,10,11,12,14,15,16,17]

GEAL2.0-25-20-E-[8,10,11,12,14,15,16,17]

GEAL2.0-25-20-F-[8,10,11,12]

GEAL2.0-25-20-G-[8,10,11,12,14,15,16,17]

GEAL2.0-26-20-E-[8,10,11,12,14,15,16,17,18]

モジュール

歯数

(T)

歯幅 B

(mm)

軸穴径

(mm)

表面処理

面圧平歯車形状

材質証明書：表面処理

RoHS?

最小発注数量

1	35	10	8 ～ 10	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	36	10	8 ～ 10	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	38	10	8 ～ 10	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	40	10	8 ～ 12	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	42	10	8 ～ 12	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	45	10	8 ～ 12	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	48	10	8 ～ 18	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	50	10	8 ～ 18	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	52	10	8 ～ 18	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	60	10	10 ～ 18	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	70	10	12 ～ 32	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	80	10	15 ～ 32	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	100	10	17 ～ 32	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1	120	10	17 ～ 32	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	20	15	8	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	20	15	8	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	24	15	8	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	24	15	8	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	25	15	8	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	25	15	8	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	26	15	8	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	26	15	8	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	28	15	8 ～ 12	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	28	15	8 ～ 12	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	30	15	8 ～ 12	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	30	15	8 ～ 12	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	32	15	8 ～ 17	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	32	15	8 ～ 17	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	35	15	8 ～ 18	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	35	15	8 ～ 18	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	36	15	8 ～ 18	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	36	15	8 ～ 18	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	40	15	8 ～ 30	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	40	15	8 ～ 30	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	48	15	8 ～ 32	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	48	15	8 ～ 32	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	50	15	8 ～ 32	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	50	15	8 ～ 32	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	52	15	8 ～ 32	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	52	15	8 ～ 32	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	60	15	12 ～ 32	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	60	15	12 ～ 32	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	70	15	12 ～ 32	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	70	15	12 ～ 32	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	80	15	12 ～ 32	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
1.5	80	15	12 ～ 32	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	15	20	8	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	15	20	8	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	18	20	8	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	18	20	8	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	20	20	8	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	20	20	8	なし	F形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	20	20	8	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	24	20	8 ～ 17	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	24	20	8 ～ 12	なし	F形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	24	20	8 ～ 17	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	25	20	8 ～ 17	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	25	20	8 ～ 12	なし	F形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	25	20	8 ～ 17	なし	G形	六角穴付ボルト：四三酸化鉄皮膜	10	1個
2	26	20	8 ～ 18	なし	E形	六角穴付ボルト：四三酸化鉄皮膜	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

基本情報
納期・価格
概要・仕様

基本情報

【特徴】ミスミオリジナル品の面圧平歯車は回転体の組付け位置調整が簡単！
軸と歯車をボルトで締め付けるだけで簡単、強力に固定できます。
摩擦締結で軸側へのキー溝等の加工は不要！

ご注意

軸穴径(d)42は現在ブランク切れとなっております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1～9	10～14	15～20	21～
値引率	基準単価	5%	10%	お見積り
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。

納期


5	日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■面圧歯車の特長
・組立・解体が容易で何回でも使用できます。
・回転体の組付け位置調整が容易です。
・キー溝等、軸側への加工が不要で安価、
　軸の強度の低下がありません。
・ガタなく振動、衝撃に強いです。

ブッシュについて

■取付け
① 軸表面のごみをふき取り、オイルかグリースを薄く塗ってください。
  （モリブデン系減摩剤を含有したオイル・グリースは使用しないでください。）
② 平歯車とブッシュの接触面も同様に、きれいに拭きオイル・グリースを塗布してください。
    また、締付けボルトのねじ面・座面にも塗布してください。
③ 平歯車とブッシュを仮組して軸に挿入してください。
  （軸を通さずにブッシュをボルト締めしないでください）
④ 位置決めが完了後、締付けボルトをトルクレンチにより対角線の順に
    最初は軽く（所定の締付けトルクの約1/4で）締付けてください。
⑤ 締付けトルクを上げて（所定の締付けトルクの約1/2で）締付けてください。
⑥ 所定の締付けトルクにて締付けを行ってください。
⑦ 最後に締付けボルトを円周方向に順番に締付けてください。

■取付けの注意
・取付け時には、必ずオイルかグリースを塗付してください。
　塗付しない場合、きちんと締付けが出来ず、軸が空回りする場合があります。
・ブッシュは軸を挿入後にボルト締めしてください。
（挿入前にボルト締めすると、ブッシュが変形します）
・ボルトの締付けには、トルクレンチをご使用ください。
・締付けボルトは、付属されている以外のボルトを使用しないでください。
■取外し
・装置が完全に停止した状態にて作業を行ってください。
・締付けボルトを円周方向に順番に緩めてください。
・取外し用ねじ穴にボルトを挿入し均等に締めこんでください。
・再取付け時は、“取付け”の手順を繰り返してください。

＊3本締付けタイプ 4本締付けタイプ 6本締付けタイプ

[ ! ]使用温度：－20～＋80℃
[ ! ]SHブッシュにはスリットは入っていません。
＊：SHブッシュは取り外しタップ穴が3カ所となります。

[ M ]材質本体 S45C相当
ボルト SCM435（四三酸化鉄皮膜）

■表1：ブッシュ寸法表
・スタンダードタイプ（ST）

軸穴径 d	使用ボルト		取り出しタップ穴	最大許容トルク N・m	許容スラスト荷重 kN	ボルト締付トルク N・m	(L₂)	D	D₁	D₂	d₁	L	ℓ
	本数	サイズ
8	4	M3╳12	M3╳2	16	4.0	2.0	8.5	25.5	19	10	3.3	15.5	4
10	3	M4╳16	M4╳2	39	5.34	4.0	10.5	30	22	12	4.5	16.5	5
11				43				31	23	13
12				48				32	24	14
14	4	M4╳18	M4╳2	73	5.34	4.0	12	35	27	16.6	4.5	22	6
15				78				36	28	17.6
16				83			13	37	29	18.6		23	7
17				88				38	30	19.6
18	4	M5╳20	M5╳2	154	8.74	8.3	14	43	33	20.6	5.5	23	7
19				163				45	35	22.4
20				171				46	36	23.4
22				186				48	38	24.6
24				206				50	40	26.6
25				216				52	42	28.4
28	6	M5╳25	M5╳2	353	8.74	8.3	15.5	54	44	30.6	5.5	24	8
30				382				57	47	33.4
32				412			16.5	59	49	34.7		25	9
35				451				63	53	38.4		26.5
38	6	M6╳28	M6╳2	686	12.3	13.7	19	70	58	42	6.6	28	10
40				725				71	59	43.5		30.5
42				757			20	74	62	46		31.5	11
45	6	M8╳35	M8╳2	1490	22.7	34.3	24.5	84	69	49.5	8.8	38.5	13
48				1600				87	72	52.5
50				1660				89	74	54.5

・軸の公差はg6、軸表面粗さはRa6.3を基準としてください。 kgf＝N╳0.101972
・取付け軸にキー溝加工・Dカットがある場合は、伝達トルクが約15％以上減少します。
[ ! ]無電解ニッケルメッキの場合、最大許容トルク・許容スラスト荷重が20〜30％低下します。
・ショートタイプ（SH）

軸穴径 d	使用ボルト		取り出しタップ穴	最大許容トルク N・m	許容スラスト荷重 kN	ボルト締付トルク N・m	D	D₁	D₂	d₁	L	ℓ
軸穴径 d	本数	サイズ	取り出しタップ穴	最大許容トルク N・m	許容スラスト荷重 kN	ボルト締付トルク N・m	D	D₁	D₂	d₁	L	ℓ
6	3	M3×10	M3╳3	5.6	1.87	1.9	22.5	16	8.5	3.3	10.5	3
8	3	M3×10	M3╳3	8.5	2.12	1.9	24.5	18	10.5	3.3	10.5	3
10	3	M4╳12	M4╳3	18	3.59	3.9	29	21	12.75	4.4	13	4
11				20	3.63		30	22	13.75
12				23	3.76		31	23	14.75
14	4	M4╳18	M4╳2	37	5.21	3.9	36	26	17.65	4.4	17	5
15				39	5.10		37	27	18.65
16				42	5.17		38	28	19.65
17				45	5.23		39	29	20.65
18				48	5.28		40	30	21.85
19				49	5.12		42	32	22.85
20	4	M5╳18	M5╳2	97	9.68	7.8	46	36	24.1	5.5	19	6
22				110	9.98		47	37	25.75
24				121	10.00		49	39	27.75
25				124	9.90		51	41	28.75
28				141	10.00		53	43	31.75
30				149	9.89		56	46	33.75
32				163	10.12		58	47	35.75
35				173	9.88		61	50	39.1		20

kgf＝N×0.101972

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ
モジュール：1.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
モジュール：2.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ
モジュール：1.5の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平歯車　圧力角20°　面圧タイプのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

設備

満足度：4.02022/01/25

この商品は設備に使用しています。使用上の問題は特にないようです。この商品を選んだのは、価格が安価で、納期がはっきりしてい...もっと読む

0人が参考にしています。

自社設計の機械装置に使用

満足度：5.02019/11/05

自社設計の機械装置に使用。たいへん頑丈です。取り付け、外しが簡単。バランスも良く。たぶん長く使えると思う。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品平歯車　圧力角20°　面圧タイプ	平歯車　軸穴固定タイプ	平歯車モジュール0.5 C3604タイプ	平歯車モジュール0.5 C3713タイプ	平歯車 m1 POM青（ポリアセタール）タイプ	平歯車 m2 POM青（ポリアセタール）タイプ
メーカー	ミスミ	ミスミ	協育歯車工業（KG）	協育歯車工業（KG）	協育歯車工業（KG）	協育歯車工業（KG）
通常価格	-	1,060円 -	625円 -	378円 -	820円 -	1,615円 -
通常出荷日	5日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	3日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	-	-	-	-
特性・用途	該当なし	該当なし	-	-	-	-
形状	A形 / B形	B形	B形	A形	B形	B形
軸穴形状	丸穴	丸穴	丸穴+タップ	丸穴+タップ	丸穴	丸穴
材質	S45C相当	S45C相当	C3604/C3713	C3604/C3713	ポリアセタール（青色）	ポリアセタール（青色）
