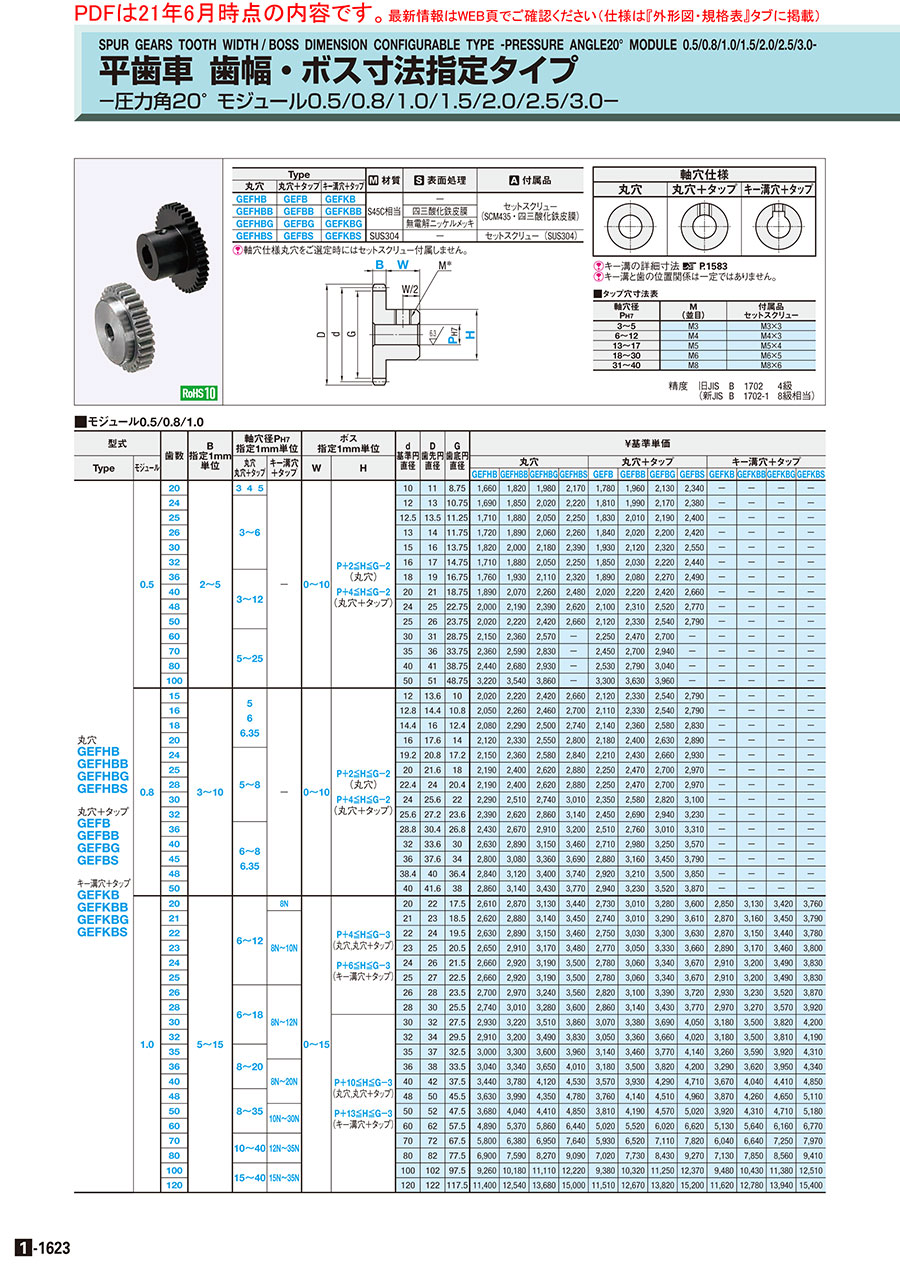

平歯車　圧力角20°　歯幅・ボス寸法指定タイプ

■モジュール0.5/0.8/1.0

型式		歯数	材質 ： S45C相当/SUS304					材質 ： MCナイロン/ポリアセタール白・青
													d	D	G
			B	軸穴径PH7		ボス		B	軸穴径PH7		ボス		基準円	歯先円	歯底円
			指定1mm	指定1mm単位		指定1mm単位		指定1mm	指定1mm単位		指定1mm単位		直径	直径	直径
Type	モジュール		単位	丸穴	キー溝穴	W	H	単位	丸穴	キー溝穴	W	H
				丸穴＋タップ	＋タップ				丸穴＋タップ	＋タップ
	0.5	20	2〜5	3 4	－	0〜10	P＋2≦H≦G－2	3〜5	3〜5	－	0〜7	P＋5≦H≦G－2	10	11	8.75
		24		3〜6			(丸穴)		3〜7			(丸穴)	12	13	10.75
		25					P＋4≦H≦G－2					P＋6≦H≦G－2	12.5	13.5	11.25
		26					(丸穴＋タップ)					(丸穴＋タップ)	13	14	11.75
		30											15	16	13.75
		32											16	17	14.75
		36		3〜12									18	19	16.75
		40						2〜5					20	21	18.75
		48											24	25	22.75
【S45C相当/SUS304】		50											25	26	23.75
丸穴		60		5〜25				3〜5					30	31	28.75
GEFHB		70							3〜8				35	36	33.75
GEFHBB		80											40	41	38.75
GEFHBG		100							3〜9				50	51	48.75
GEFHBS	0.8	15	3～10	5	－	0〜10	P＋2≦H≦G－2	5～10	4〜7	－	0〜10	P＋5≦H≦G－2	12	13.6	10
		16		6			(丸穴)					(丸穴)	12.8	14.4	10.8
丸穴＋タップ		18		6.35			P＋4≦H≦G－2					P＋6≦H≦G－2	14.4	16	12.4
GEFB		20					(丸穴＋タップ)					(丸穴＋タップ)	16	17.6	14
GEFBB		24		5～8					5～8				19.2	20.8	17.2
GEFBG		25											20	21.6	18
GEFBS		28											22.4	24	20.4
		30											24	25.6	22
キー溝穴＋タップ		32											25.6	27.2	23.6
GEFKB		36		6～8					6～9				28.8	30.4	26.8
GEFKBB		40		6.35									32	33.6	30
GEFKBG		45											36	37.6	34
GEFKBS		48											38.4	40	36.4
		50											40	41.6	38
【MCナイロン/	1.0	20	5〜15	6〜12	8N	0〜15	P＋4≦H≦G－3	8〜15	8	－	0〜12	P＋5≦H≦G－3	20	22	17.5
ポリアセタール白・青】		21			8N〜10N		(丸穴,丸穴＋タップ)					(丸穴)	21	23	18.5
丸穴		22							8〜10			P＋6≦H≦G－3	22	24	19.5
GEFHBM		23					P＋6≦H≦G－3					(丸穴＋タップ)	23	25	20.5
GEFHBP		24					(キー溝穴＋タップ)						24	26	21.5
GEFHBA		25											25	27	22.5
		26		6〜18	8N〜12N				8〜12			P＋8≦H≦G－3	26	28	23.5
丸穴＋タップ		28											28	30	25.5
GEFBM		30					P＋10≦H≦G－3						30	32	27.5
GEFBP		32					(丸穴,丸穴＋タップ)						32	34	29.5
GEFBA		35		8〜20					10〜18			P＋10≦H≦G－3	35	37	32.5
		36			8N〜20N		P＋13≦H≦G－3						36	38	33.5
		40					(キー溝穴＋タップ)						40	42	37.5
		48		8〜35					10〜22			P＋15≦H≦G－3	48	50	45.5
		50			10N〜30N								50	52	47.5
		60											60	62	57.5
		70		10〜40	12N〜35N				10〜25			P＋20≦H≦G－3	70	72	67.5
		80											80	82	77.5
		100		15〜40	15N〜35N								100	102	97.5
		120											120	122	117.5

■モジュール1.5/2.0/2.5/3.0

型式		歯数	材質 ： S45C相当/SUS304					材質 ： MCナイロン/ポリアセタール白・青
													d	D	G
			B	軸穴径PH7		ボス		B	軸穴径PH7		ボス		基準円	歯先円	歯底円
			指定1mm	指定1mm単位		指定1mm単位		指定1mm	指定1mm単位		指定1mm単位		直径	直径	直径
Type	モジュール		単位	丸穴	キー溝穴	W	H	単位	丸穴	キー溝穴	W	H
				丸穴＋タップ	＋タップ				丸穴＋タップ	＋タップ
	1.5	16	10〜20	6〜12	8N〜12N	0〜20	P＋6≦H≦G－4	10〜20	8〜10	－	0〜12	P＋6≦H≦G－4	24	27	20.25
		18											27	30	23.25
		20							8〜12			P＋10≦H≦G－4	30	33	26.25
		24		6〜18	8N〜15N								36	39	32.25
		25					P＋13≦H≦G－4						37.5	40.5	33.75
		26					(丸穴,丸穴＋タップ)		8〜18			P＋13≦H≦G－4	39	42	35.25
		28											42	45	38.25
		30		6〜25	8N〜25N		P＋15≦H≦G－4						45	48	41.25
		35					(キー溝穴＋タップ)		8〜25			P＋15≦H≦G－4	52.5	55.5	48.75
【S45C相当/SUS304】		36											54	57	50.25
丸穴		40		8〜40	8N〜30N				10〜30			P＋20≦H≦G－4	60	63	56.25
GEFHB		48											72	75	68.25
GEFHBB		50											75	78	71.25
GEFHBG		60		12〜40	12N〜35N		P＋15≦H≦G－4		12〜35			P＋25≦H≦G－4	90	93	86.25
GEFHBS							(丸穴，丸穴＋タップ)
		70					P＋20≦H≦G－4						105	108	101.25
丸穴＋タップ		80					(キー溝穴＋タップ)						120	123	116.25
GEFB	2.0	15	15〜25	8〜15	8N〜12N	0〜25	P＋10≦H≦G－5	15〜25	10	－	0〜15	P＋8≦H≦G－5	30	34	25
GEFBB		16					(丸穴,丸穴＋タップ)		10〜12				32	36	27
GEFBG		18							10〜15			P＋10≦H≦G－5	36	40	31
GEFBS		20					P＋12≦H≦G－5						40	44	35
		24		8〜20	8N〜17N		(キー溝穴＋タップ)		10〜20			P＋15≦H≦G－5	48	52	43
キー溝穴＋タップ		25											50	54	45
GEFKB		26											52	56	47
GEFKBB		30		8〜25	8N〜20N				10〜25			P＋20≦H≦G－5	60	64	55
GEFKBG		32											64	68	59
GEFKBS		36		10〜30	10N〜25N		P＋12≦H≦G－5		12〜30				72	76	67
		40					(丸穴，丸穴＋タップ)						80	84	75
【MCナイロン/		48		10〜35	10N〜30N				12〜35			P＋25≦H≦G－5	96	100	91
ポリアセタール白・青】		50					P＋14≦H≦G－5						100	104	95
丸穴		52		12〜40	12N〜35N		(キー溝穴＋タップ)		12〜40			P＋30≦H≦G－5	104	108	99
GEFHBM		60											120	124	115
GEFHBP	2.5	18	20〜30	8〜15	8N〜12N	0〜30	P＋10≦H≦G－6	20〜30	12〜15	－	0〜15	P＋15≦H≦G－6	45	50	38.75
GEFHBA		20					(丸穴,丸穴＋タップ)						50	55	43.75
		25		8〜20	8N〜17N		P＋12≦H≦G－6		12〜20			P＋25≦H≦G－6	62.5	67.5	56.25
丸穴＋タップ		28		8〜25	8N〜20N		(キー溝穴＋タップ)		12〜25			P＋30≦H≦G－6	70	75	63.75
GEFBM		36		8〜30	8N〜25N		P＋12≦H≦G－6		15〜30			P＋35≦H≦G－6	90	95	83.75
GEFBP							(丸穴，丸穴＋タップ)
GEFBA		40					P＋14≦H≦G－6						100	105	93.75
		50		12〜40	12N〜35N		(キー溝穴＋タップ)		15〜40				125	130	118.75
	3.0	12	25〜35	8〜15	8N〜12N	0〜35	P＋10≦H≦G－7	25〜35	12	－	0〜15	P＋8≦H≦G－7	36	42	28.5
		15					(丸穴,丸穴＋タップ)		12〜15			P＋15≦H≦G－7	45	51	37.5
		18		8〜20	8N〜20N		P＋12≦H≦G－7		14〜20			P＋18≦H≦G－7	54	60	46.5
		20		8〜25	8N〜25N		(キー溝穴＋タップ)		14〜25			P＋20≦H≦G－7	60	66	52.5
		30		10〜30	10N〜30N		P＋12≦H≦G－7		14〜30			P＋45≦H≦G－7	90	96	82.5
							(丸穴，丸穴＋タップ)
		36		12〜40	12N〜35N		P＋14≦H≦G－7		18〜40				108	114	100.5
		40					(キー溝穴＋タップ)						120	126	112.5

[ NG ]キー溝穴＋タップの場合、軸穴径9Nは製作できません。 [ NG ]軸穴仕様の丸穴＋タップ、キー溝穴＋タップは、ボス長さ（W）≧M＋3を満たすようにご指定ください。
[ ! ]歯幅を薄くすると伝達トルクも小さくなります。 [ ! ]丸穴、丸穴＋タップの場合、軸穴径6.35が選択可能です。
[ ! ]キー溝穴＋タップの軸穴径10で、キー溝幅4.0ｍｍ（高さ1.8ｍｍ）をご希望の場合は、P寸を10Kとご指定ください。 >>こちら
[ ! ]A形（ボス無し）をご希望の場合は、W＝0とご指定ください。
[ ! ]W＝0のとき、H寸指定は不要です。[ ! ]表中［−］の箇所は選択できません。[ ! ]WDHの場合はQ,RをPとしてHの範囲とする。

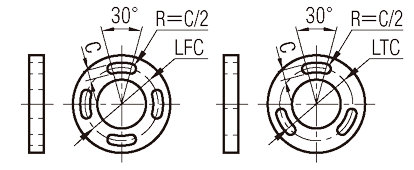

[ ! ]追加工WDHの場合はQ,R＝Pとして考えたHの範囲条件、Q＋○≦H≦G－○、R＋○≦H≦G－○　を満たす必要があります。（○：規格表の値を参照）
[ ! ]追加工DHL/DHRの場合はZ＝Pとして考えたHの範囲条件、Z＋○≦H≦G－○　を満たす必要があります。（○：規格表の値を参照）
[ ! ]歯車のバックラッシ公差は「こちら」を参照ください。
[ ! ]軸間距離の許容差（参考値）は「こちら」を参照ください。
