平歯車　圧力角20°　モジュール0.8　軸穴加工タイプ

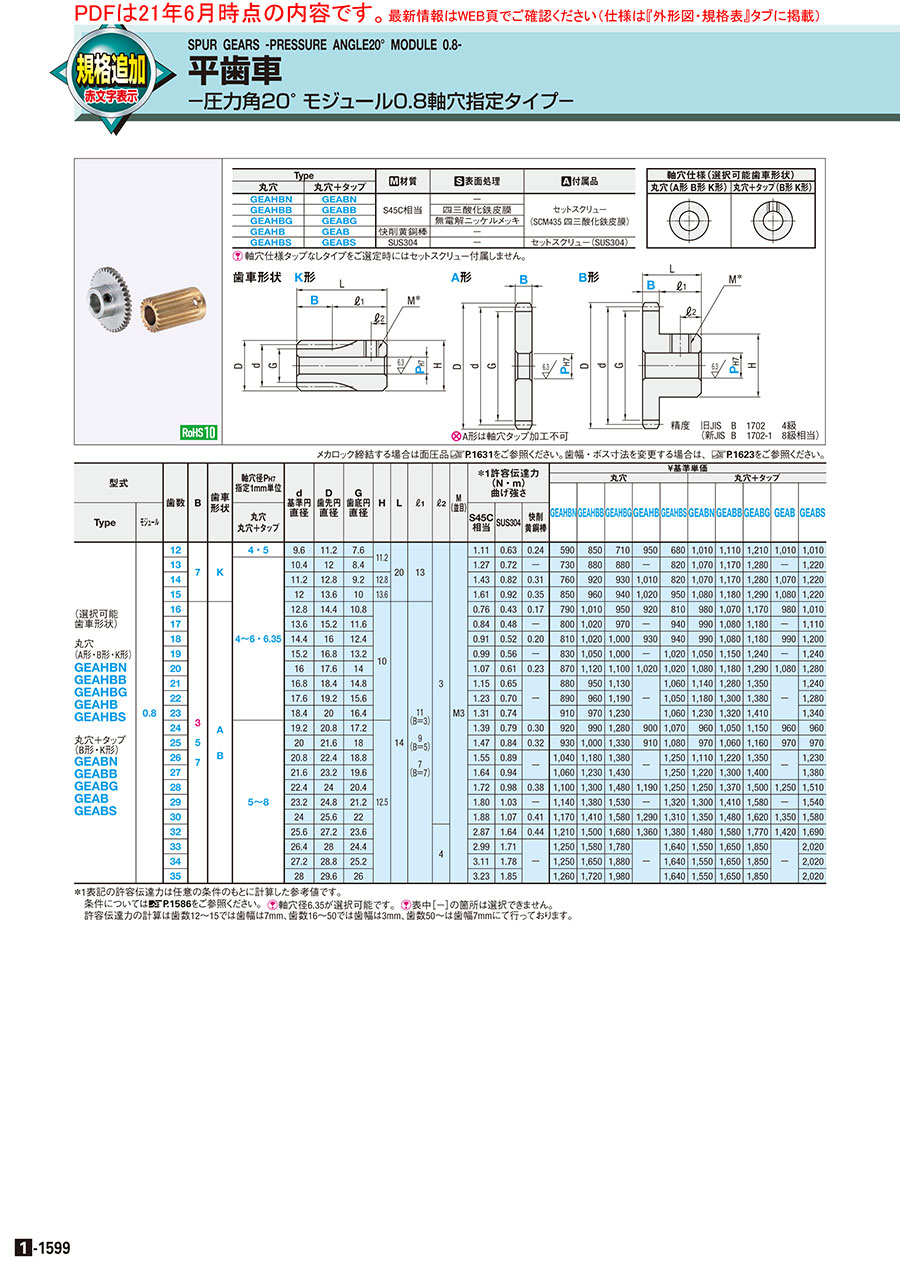

カタログ |P.1-1599

4.7

平均満足度4.7

この商品のレビューをみる（8件）

通常単価(税別): -

税込単価: -

この商品のクリーン洗浄品

クリーン洗浄・梱包済みでお届けします

脱脂洗浄精密洗浄電解研磨+精密洗浄

ミスミ

【クリーン洗浄品】平歯車　モジュール０．８　軸穴加工タイプ

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ

4.7

通常出荷日：3 日目

【特長】平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き...

詳細情報を確認する

特性・用途
該当なし
モジュール
0.8
熱処理
なし
歯研
なし
バックラッシ
あり
精度 (（旧)JIS)
JIS B 1702 4級
ブッシュ
なし
軸穴公差
H7
ベアリング
なし

ご注意

軸穴仕様「丸穴」にはセットスクリューは付属しません。
軸穴仕様「タップ」にはセットスクリューが付属します。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2,870型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

歯車形状

K形

A形

[ NG ]A形は軸穴タップ加工不可

B形

軸穴仕様（選択可能歯車形状）
丸穴(A形 B形 K形)	丸穴＋タップ(B形 K形)

歯面精度　新JIS B 1702-1 8級相当
（旧JIS B 1702 4級）

P寸法公差（H7)

呼び	P_H7
4～6	＋0.012 　0
7～10	＋0.015 　0
11～18	＋0.018 0
19～30	＋0.021 0
31～50	＋0.025 0

[ ! ]JIS B 0401-2に準拠。

指示無き寸法公差(歯部以外）

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)に準拠。

Type		[ M ]材質	[ S ]表面処理	[ A ]付属品
丸穴	丸穴＋タップ	[ M ]材質	[ S ]表面処理	[ A ]付属品
GEAHBN	GEABN	S45C相当	−	セットスクリュー (SCM435 四三酸化鉄皮膜)
GEAHBB	GEABB		四三酸化鉄皮膜
GEAHBG	GEABG		無電解ニッケルメッキ
GEAHB	GEAB	快削黄銅棒	−
GEAHBS	GEABS	SUS304	−	セットスクリュー(SUS304)

[ ! ]軸穴仕様「丸穴」のみはセットスクリューは付属しません。
[ ! ]軸穴仕様「タップ」にはセットスクリューが付属します。
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。

規格表

型式	−	歯数	−	B	−	歯車形状	−	P
GEAB0.8 GEAHB0.8 GEABS0.8	− − −	25 30 15	− − −	5 7 7	− − −	B A K	− − −	6 8 5

メカロック締結する場合は面圧品 >>こちらをご参照ください。歯幅・ボス寸法を変更する場合は、>>こちらをご参照ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径P_H7 指定1ｍｍ単位	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	＊1許容伝達力 (N・ｍ) 曲げ強さ			￥基準単価
																	丸穴					丸穴＋タップ
																	GEAHBN	GEAHBB	GEAHBG	GEAHB	GEAHBS	GEABN	GEABB	GEABG	GEAB	GEABS
Type	モジュール				丸穴丸穴＋タップ									S45C相当	SUS304	快削黄銅棒	GEAHBN	GEAHBB	GEAHBG	GEAHB	GEAHBS	GEABN	GEABB	GEABG	GEAB	GEABS
(選択可能歯車形状) 丸穴 (A形・B形・K形) GEAHBN GEAHBB GEAHBG GEAHB GEAHBS 丸穴＋タップ (B形・K形) GEABN GEABB GEABG GEAB GEABS	0.8	12	7	K	4・5	9.6	11.2	7.6	11.2	20	13	3	M3	1.11	0.63	0.24	620	890	750	1,000	710	1,060	1,170	1,270	1,060	1,060
		13			4〜6・6.35	10.4	12	8.4	11.2					1.27	0.72	－	770	920	920	－	860	1,120	1,230	1,340	－	1,280
		14				11.2	12.8	9.2	12.8					1.43	0.82	0.31	800	970	980	1,060	860	1,120	1,230	1,340	1,120	1,280
		15				12	13.6	10	13.6					1.61	0.92	0.35	890	1,010	990	1,070	1,000	1,130	1,240	1,350	1,130	1,280
		16	3 5 7	A B		12.8	14.4	10.8	10	14	11 (B＝3) 9 (B＝5) 7 (B＝7)			0.76	0.43	0.17	830	1,060	1,000	970	850	1,030	1,120	1,230	1,030	1,060
		17				13.6	15.2	11.6						0.84	0.48	－	840	1,070	1,020	－	990	1,040	1,130	1,240	－	1,170
		18				14.4	16	12.4						0.91	0.52	0.20	850	1,070	1,050	980	990	1,040	1,130	1,240	1,040	1,260
		19				15.2	16.8	13.2						0.99	0.56	－	870	1,100	1,050	－	1,070	1,100	1,210	1,300	－	1,300
		20				16	17.6	14						1.07	0.61	0.23	910	1,180	1,160	1,070	1,070	1,130	1,240	1,350	1,130	1,340
		21				16.8	18.4	14.8						1.15	0.65	－	920	1,000	1,190	－	1,110	1,200	1,340	1,420	－	1,300
		22				17.6	19.2	15.6						1.23	0.70		930	1,010	1,250		1,100	1,240	1,370	1,450		1,340
		23				18.4	20	16.4						1.31	0.74		960	1,020	1,290		1,110	1,290	1,390	1,480		1,410
		24			5〜8	19.2	20.8	17.2	12.5					1.39	0.79	0.30	970	1,040	1,340	950	1,120	1,010	1,100	1,210	1,010	1,010
		25				20	21.6	18						1.47	0.84	0.32	980	1,050	1,400	960	1,130	1,020	1,110	1,220	1,020	1,020
		26				20.8	22.4	18.8						1.55	0.89	－	1,090	1,240	1,450	－	1,310	1,170	1,280	1,420	－	1,290
		27				21.6	23.2	19.6						1.64	0.94	－	1,110	1,290	1,500	－	1,310	1,280	1,370	1,470	－	1,450
		28				22.4	24	20.4						1.72	0.98	0.38	1,160	1,370	1,550	1,250	1,310	1,310	1,440	1,580	1,310	1,590
		29				23.2	24.8	21.2						1.80	1.03	－	1,200	1,450	1,610	－	1,390	1,370	1,480	1,660	－	1,620
		30				24	25.6	22						1.88	1.07	0.41	1,230	1,480	1,660	1,350	1,380	1,420	1,550	1,700	1,420	1,660
		32				25.6	27.2	23.6				4		2.87	1.64	0.44	1,270	1,580	1,760	1,430	1,450	1,550	1,660	1,860	1,490	1,770
		33				26.4	28	24.4						2.99	1.71	－	1,310	1,660	1,870	－	1,720	1,630	1,730	1,940	－	2,120
		34				27.2	28.8	25.2						3.11	1.78		1,310	1,730	1,970		1,720	1,630	1,730	1,940		2,120
		35				28	29.6	26						3.23	1.85		1,320	1,810	2,080		1,720	1,630	1,730	1,940		2,120

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径P_H7 指定1ｍｍ単位	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	＊1許容伝達力 (N・ｍ) 曲げ強さ			￥基準単価
																	丸穴					丸穴＋タップ
																	GEAHBN	GEAHBB	GEAHBG	GEAHB	GEAHBS	GEABN	GEABB	GEABG	GEAB	GEABS
Type	モジュール				丸穴丸穴＋タップ									S45C相当	SUS304	快削黄銅棒	GEAHBN	GEAHBB	GEAHBG	GEAHB	GEAHBS	GEABN	GEABB	GEABG	GEAB	GEABS
(選択可能歯車形状) 丸穴 (A形・B形・K形) GEAHBN GEAHBB GEAHBG GEAHB GEAHBS 丸穴＋タップ (B形・K形) GEABN GEABB GEABG GEAB GEABS	0.8	36	3 5 7	A B	6～9	28.8	30.4	26.8	14	14	11 (B＝3) 9 (B＝5) 7 (B＝7)	4 3 (B＝7)	M4	3.35	1.91	0.52	1,340	1,880	2,180	1,500	1,830	1,650	1,760	1,970	1,590	2,250
		38				30.4	32	28.4						3.59	2.05	－	1,530	1,950	2,290	－	1,950	1,880	2,010	2,250	－	2,380
		39				31.2	32.8	29.2						3.72	2.12	－	1,530	2,030	2,390	－	1,950	1,880	2,010	2,250	－	2,380
		40				32	33.6	30						3.84	2.19	0.60	1,530	2,100	2,500	1,710	1,950	1,880	2,010	2,250	1,800	2,380
		42				33.6	35.2	31.6						4.08	2.33	－	1,680	2,170	2,600	－	2,130	2,060	2,180	2,460	－	2,600
		44				35.2	36.8	33.2						4.33	2.47	－	1,680	2,250	2,710	－	2,130	2,060	2,180	2,460	－	2,600
		45				36	37.6	34						4.45	2.54	0.70	1,680	2,320	2,810	1,890	2,130	2,060	2,180	2,460	1,970	2,600
		46				36.8	38.4	34.8						4.57	2.61	－	1,740	2,390	2,920	－	2,270	2,110	2,250	2,520	－	2,740
		48				38.4	40	36.4						4.82	2.75	0.76	1,740	2,470	3,020	1,930	2,270	2,110	2,250	2,520	2,020	2,740
		49				39.2	40.8	37.2						4.94	2.82	－	1,740	2,540	3,130	－	2,320	2,110	2,250	2,520	－	2,800
		50				40	41.6	38						5.06	2.89	0.79	1,730	2,610	3,230	1,950	2,340	2,080	2,220	2,490	2,040	2,800
		51	7		10～18	40.8	42.4	38.8	30	19	12	4		8.64	4.93	－	2,310	2,690	3,340	－	3,080	2,770	2,950	3,320	－	3,700
		52				41.6	43.2	39.6						8.85	5.05		2,310	2,760	3,440		3,080	2,770	2,950	3,320		3,700
		54				43.2	44.8	41.2						9.26	5.29		2,310	2,840	3,550		3,080	2,770	2,640	3,320		3,700
		55				44	45.6	42						9.47	5.40		2,310	2,910	3,650		3,080	2,770	2,640	3,320		3,700
		56				44.8	46.4	42.8						9.68	5.52		2,530	2,980	3,760		3,470	3,050	3,240	3,630		4,160
		57				45.6	47.2	43.6						9.89	5.64		2,530	3,060	3,860		3,470	3,050	3,240	3,630		4,160
		58				46.4	48	44.4						10.09	5.76		2,530	3,130	3,970		3,470	3,050	3,240	3,630		4,160
		60			10～32	48	49.6	46	44					10.51	6.00		2,530	3,200	4,070		3,470	3,050	3,240	3,630		4,160
		62			10～32	49.6	51.2	47.6	44					10.93	6.24		2,790	3,280	4,180		3,780	3,360	3,570	4,010		4,540
		63			10～34	50.4	52	48.4	46					11.13	6.35		2,790	3,350	4,280		3,780	3,360	3,570	4,010		4,540
		64				51.2	52.8	49.2						11.35	6.47		2,790	3,420	4,390		3,780	3,360	3,570	4,010		4,540
		65				52	53.6	50						11.55	6.59		2,790	3,500	4,490		3,780	3,360	3,570	4,010		4,540
		66				52.8	54.4	50.8						11.76	6.71		3,060	3,570	4,600		4,080	3,680	3,910	4,390		4,900
		68				54.4	56	52.4						12.18	6.95		3,060	3,640	4,700		4,080	3,680	3,910	4,390		4,900
		69				55.2	56.8	53.2						12.39	7.07		3,060	3,720	4,810		4,080	3,680	3,910	4,390		4,900
		70			12～34	56	57.6	54					Ｍ5	12.60	7.19		3,060	3,790	4,910		4,080	3,680	3,910	4,390		4,900
		72				57.6	59.2	55.6						13.02	7.43		3,380	3,860	5,020		4,460	4,060	4,330	4,850		5,360
		75				60	61.6	58						13.65	7.79		3,380	3,940	5,120		4,460	4,060	4,330	4,850		5,360
		76			12～38	60.8	62.4	58.8	50					13.86	7.91		3,710	4,010	5,230		4,830	4,450	4,740	5,310		5,810
		77				61.6	63.2	59.6						14.07	8.03		3,710	4,080	5,330		4,830	4,450	4,740	5,310		5,810
		78				62.4	64	60.4						14.28	8.15		3,710	4,160	5,440		4,830	4,450	4,740	5,310		5,810
		80				64	65.6	62						14.70	8.39		3,710	4,230	5,540		4,830	4,450	4,740	5,310		5,810
		81				64.8	66.4	62.8						14.91	8.51		4,110	4,310	5,650		5,220	4,940	5,250	5,890		6,270
		84				67.2	68.8	65.2						15.55	8.87		4,110	4,380	5,750		5,220	4,940	5,250	5,890		6,270
		85			12～44	68	69.6	66	56					15.76	8.99		4,110	4,450	5,860		5,220	4,940	5,250	5,890		6,270
		88				70.4	72	68.4						16.40	9.36		4,500	4,530	5,960		5,610	5,420	5,760	6,470		6,740
		90				72	73.6	70						16.82	9.60		4,500	4,600	6,070		5,610	5,420	5,760	6,470		6,740
		91				72.8	74.4	70.8						17.03	9.72		5,000	5,040	6,170		6,130	6,020	6,410	7,180		7,370
		92				73.6	75.2	71.6						17.24	9.84		5,000	5,150	6,280		6,130	6,020	6,410	7,180		7,370
		95				76	77.6	74						17.88	10.20		5,000	5,250	6,380		6,130	6,020	6,410	7,180		7,370
		96				76.8	78.4	74.8						18.09	10.32		5,450	5,780	6,490		6,600	6,620	7,040	7,900		8,000
		98			12～48	78.4	80	76.4	60					18.51	10.56		5,450	5,880	6,590		6,600	6,620	7,040	7,900		8,000
		99				79.2	80.8	77.2						18.73	10.69		5,450	5,990	6,700		6,600	6,620	7,040	7,900		8,000
		100				80	81.6	78						18.94	10.81		5,450	6,090	6,800		6,600	6,620	7,040	7,900		8,000
		120				96	97.6	94						23.20	13.24		5,780	6,830	7,880		8,280	8,090	8,680	8,720		8,930

＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。
条件については>>こちらをご参照ください。 [ ! ]軸穴径6.35が選択可能です。[ ! ]表中［−］の箇所は選択できません。
許容伝達力の計算は歯数12～15では歯幅は7mm、歯数16～50では歯幅は3mm、歯数50～は歯幅7mmにて行っております。
[ ! ]歯車のバックラッシ公差は「こちら」を参照ください。
[ ! ]軸間距離の許容差（参考値）は「こちら」を参照ください。

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

止めねじ追加工

側面ザグリ穴

Code

KC90

KC120

TPC

Spec.

KC90： 90°位置に止めねじをもう1カ所追加工します。
セットスクリューが追加されます。
指定方法 KC90
適用条件 [ NG ]A形適用不可 [ NG ]丸穴タイプ適用不可

KC120： 120°位置に止めねじをもう1カ所追加工します。
セットスクリューが追加されます。
指定方法 KC120
適用条件 [ NG ]A形適用不可 [ NG ]丸穴タイプ適用不可

タップ穴の寸法を変更します。
指定方法 TPC4
適用条件 [ NG ]A形適用不可 [ NG ]丸穴タイプ適用不可

歯数	TPC
16～32	M4
36～50	M3 M5

￥/1Code

200

無料

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

段付穴

両端段付穴

ボスカット

Code

DHL・DHR

WDH

Spec.

軸穴を段付穴に追加工します。
指定単位 Z：1mm単位指定 J：0.1mm単位指定
指定方法 DHL－Z20－J4.0
適用条件 [ ! ]丸穴タイプのみ適用 [ NG ]K形適用不可 [ NG ]B＝3適用不可


・DHL	・DHR
[ ! ]A形 P＋2≦Z≦G－4,2≦J≦B－3	[ ! ]A形 P＋2≦Z≦G－4,2≦J≦B－3
[ ! ]B形 P＋2≦Z≦G－4,2≦J≦11	[ ! ]B形 P＋2≦Z≦H－4,2≦J≦ℓ₁

軸穴を両端段付穴に追加工します。
指定単位 Q,R,S,T：1mm単位指定　[ ! ]S,T≧3
指定方法 WDH－Q10－R10－S3－T3
適用条件 [ ! ]丸穴タイプのみ適用　[ NG ]K形適用不可
規格条件
・B形
[ ! ] P＋2≦Q,R≦H－4
[ ! ] S＋T≦L－3
[ ! ] 軸穴径Pは一般公差

ボスの長さを指定長さまでカットします。
指定単位 0.5mm単位
指定方法 BS3.5
適用条件 [ NG ]A・K形適用不可
規格条件
[ ! ]丸穴タイプ：0≦BS≦ℓ₁
[ ! ]丸穴+タップタイプ：BS=0；
M+3≦BS≦ℓ₁
[ ! ]BS=０の場合、タップ穴無し

￥/1Code

500

1,000

500

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

M	C
M3	3.5
M4	4.5
M5	5.5
M6	6.5

Alterations

止め輪溝寸法

側面長穴

Code

SRG

LFC・LTC

Spec.

段付穴の軸径に合った止め輪溝を加工します。
指定単位 3.5mm～ 0.5mm単位
指定方法 SRG7
適用条件
[ ! ]軸穴仕様DHL・DHRのみ適用
[ ! ]Z寸法の止め輪溝規格（右記）を適用
[ ! ]S45C・SUS304のみ適用
規格条件
[ ! ]ｎ≦J-SRG-ｍ

■止め輪溝寸法

					ｎ（最小）						ｎ（最小）
Z_H7	d₂	許容差	m	許容差	ｎ（最小）	Z_H7	d₂	許容差	m	許容差	ｎ（最小）
10	10.4	＋0.11 0	1.15	＋0.14 0	1.5	24	25.2	＋0.21 0	1.35	＋0.14 0	1.5
11	11.4					25	26.2
12	12.5					26	27.2
13	13.6					28	29.4
14	14.6					30	31.4	＋0.25 0
15	15.7					32	33.7
16	16.8					35	37		1.65		2
17	17.8					37	39		1.65
19	20	＋0.21 0				40	42.5		1.9
20	21					42	44.5
21	22					45	47.5
22	23					47	49.5
						52	55	＋0.3 0	2.2	＋0.14 0	2
						55	58
						60	63
						62	65
						68	71		2.7		2.5
						72	75
						80	83.5	＋0.35 0

側面に長穴を追加工します。(30°)
指定単位 LFC,LTC：1mm単位指定
M選択 M3,M4,M5,M6
指定方法 LFC20－M3
適用条件 [ ! ]A形のみ適用
規格条件 [ ! ]P＋C＋4≦LFC(LTC)≦G－C－4

￥/1Code

200

1,000

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

U選択	U₁	U₂	F
3	6.5	3.5	3.5
4	8	4.5	4.5
5	9.5	5.5	5.5
6	11	6.5	6.5

Alterations	側面通し穴	側面タップ穴	側面ザグリ穴
Code	KFC・KTC	QFC・QTC	ZFC・ZTC
Spec.	側面に通し穴を追加工します。指定単位 KFC・KTC：1mm単位指定 K：0.5mm単位指定 K選択 K3.0～K6.0 適用条件 [ NG ]K形適用不可 A形指定方法 KFC20－K3.5 規格条件 [ ! ]P＋K＋4≦KFC(KTC)≦G－K－4	歯車の側面にタップ穴を追加工します。指定単位 QFC,QTC：1mm単位指定 M選択 M3,M4 タップ穴深サM×2.0(B＜M×2.0のときは貫通） B形時加工基準面選択必要、L側指定記号LL、 R側指定記号RR 適用条件 [ NG ]K形適用不可 [ ! ]S45C・SUS304のみ適用 A形指定方法 QFC25－M3 規格条件 [ ! ]P＋M＋4≦QFC(QTC)≦G－M－4	側面にザグリ穴を追加工します。指定単位 ZFC,ZTC：1mm単位指定 U選択 U3,U4,U5,U6 B形時加工基準面選択必要、L側指定記号LL、R側指定記号RR 適用条件 [ NG ]K形適用不可 [ ! ]S45C・SUS304のみ適用 [ ! ]歯幅7のみ適用 A形指定方法 ZFC20－U3 規格条件 [ ! ]P＋U₁＋3≦ZFC(ZTC)≦G－U₁－4

	B形指定方法 KFC20－K3.5 規格条件 [ ! ]P＋K＋4≦KFC(KTC)≦H－K－4 [ ! ]H＋K＋4≦KFC(KTC)≦G－K－4	B形指定方法 R側指定：QFC25－M3－RR,L側指定：QFC25－M3－LL 規格条件 [ ! ]P＋M＋4≦QFC(QTC)≦H－M－4 [ ! ]H＋M＋4≦QFC(QTC)≦G－M－4	B形指定方法 R側指定：ZFC20－U3－RR,L側指定：ZFC20－U3－LL 規格条件 [ ! ]P+U₁+3≦ZFC(ZTC)≦H－U₁－4 [ ! ]H+U₁+4≦ZFC(ZTC)≦G－U₁－4

	[ ! ]軸穴仕様により、条件が異なります。>>P.1584	[ ! ]軸穴仕様により、条件が異なります。>>P.1584	[ ! ]軸穴仕様により、条件が異なります。>>P.1584
￥/1Code	700	500	800

型番リスト

表示件数

...

型番

GEAB0.8-12-7-K-[4-5/1]

GEAB0.8-14-7-K-6.35

GEAB0.8-14-7-K-[4-6/1]

GEAB0.8-15-7-K-6.35

GEAB0.8-15-7-K-[4-6/1]

GEAB0.8-16-3-B-6.35

GEAB0.8-16-3-B-[4-6/1]

GEAB0.8-16-5-B-6.35

GEAB0.8-16-5-B-[4-6/1]

GEAB0.8-16-7-B-6.35

GEAB0.8-16-7-B-[4-6/1]

GEAB0.8-18-3-B-6.35

GEAB0.8-18-3-B-[4-6/1]

GEAB0.8-18-5-B-6.35

GEAB0.8-18-5-B-[4-6/1]

GEAB0.8-18-7-B-6.35

GEAB0.8-18-7-B-[4-6/1]

GEAB0.8-20-3-B-6.35

GEAB0.8-20-3-B-[4-6/1]

GEAB0.8-20-5-B-6.35

GEAB0.8-20-5-B-[4-6/1]

GEAB0.8-20-7-B-6.35

GEAB0.8-20-7-B-[4-6/1]

GEAB0.8-24-3-B-6.35

GEAB0.8-24-3-B-[5-8/1]

GEAB0.8-24-5-B-6.35

GEAB0.8-24-5-B-[5-8/1]

GEAB0.8-24-7-B-6.35

GEAB0.8-24-7-B-[5-8/1]

GEAB0.8-25-3-B-6.35

GEAB0.8-25-3-B-[5-8/1]

GEAB0.8-25-5-B-6.35

GEAB0.8-25-5-B-[5-8/1]

GEAB0.8-25-7-B-6.35

GEAB0.8-25-7-B-[5-8/1]

GEAB0.8-28-3-B-6.35

GEAB0.8-28-3-B-[5-8/1]

GEAB0.8-28-5-B-6.35

GEAB0.8-28-5-B-[5-8/1]

GEAB0.8-28-7-B-6.35

GEAB0.8-28-7-B-[5-8/1]

GEAB0.8-30-3-B-6.35

GEAB0.8-30-3-B-[5-8/1]

GEAB0.8-30-5-B-6.35

GEAB0.8-30-5-B-[5-8/1]

GEAB0.8-30-7-B-6.35

GEAB0.8-30-7-B-[5-8/1]

GEAB0.8-32-3-B-6.35

GEAB0.8-32-3-B-[5-8/1]

GEAB0.8-32-5-B-6.35

GEAB0.8-32-5-B-[5-8/1]

GEAB0.8-36-3-B-6.35

GEAB0.8-36-3-B-[6-9/1]

GEAB0.8-36-5-B-6.35

GEAB0.8-36-5-B-[6-9/1]

GEAB0.8-40-3-B-6.35

GEAB0.8-40-3-B-[6-9/1]

GEAB0.8-40-5-B-6.35

GEAB0.8-40-5-B-[6-9/1]

GEAB0.8-45-3-B-6.35

歯数

(T)

歯幅 B

(mm)

形状

軸穴形状

軸穴径

(mm)

材質

詳細材質

表面処理

材質証明書

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

K形

丸穴+タップ

4 ～ 5

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

K形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

K形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

K形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

K形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

4 ～ 6

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

5 ～ 8

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6 ～ 9

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6 ～ 9

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6 ～ 9

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6 ～ 9

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

B形

丸穴+タップ

6.35

[黄銅] 快削黄銅棒

快削黄銅棒

なし

対象

本体：快削黄銅棒|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報
納期・価格

基本情報

【特長】平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工までして、お届け致します。

ご注意

軸穴仕様「丸穴」にはセットスクリューは付属しません。
軸穴仕様「タップ」にはセットスクリューが付属します。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～9	10～12	13～14	15～29	30～50	51～100	101～
値引率	基準単価	5%	10%	18%	20%	20%	お見積り
出荷日	通常				＋9日	＋11日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。

納期


3	日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ
モジュール：1.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
モジュール：2.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ
モジュール：1.5の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平歯車　圧力角20°　モジュール0.8　軸穴加工タイプのレビュー

4.7平均満足度：4.78件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

レーザー墨出し器の三脚修理

満足度：5.02023/06/29

三脚のエレベーター機能のピニオンギアの歯が欠けたので、修理のために購入しました。0.8Mのピニオンギアがなかなかみつから...もっと読む

0人が参考にしています。

からくり工作

満足度：5.02022/07/22

手回しで動かすからくりのシャフトにピッタリ収まり、強度も問題なくスッキリした佇まいも好印象。リピートします。

0人が参考にしています。

駆動部の動力伝達

満足度：5.02022/05/10

サイズや材質選択、オプションもあり、使用しやすいです。精度も問題ないです。

0人が参考にしています。

模型用部品

満足度：5.02022/04/11

模型用部品と使うには流石に重い。無垢鉄にするほど強度を必要としないので、肉抜きができるオプションがあると助かる。

0人が参考にしています。

走行台車

満足度：5.02022/03/28

走行台車の駆動系に使用。追加工オプションが豊富なので、購入後の追加工コストが低減できます。

0人が参考にしています。

8件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品平歯車　圧力角20°　モジュール0.8　軸穴加工タイプ	平歯車　圧力角20°　モジュール0.5　軸穴加工タイプ	平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ	平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ	平歯車　圧力角20°　モジュール3.0　軸穴加工タイプ	平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし
モジュール	0.8	0.5	1	2	3	1.5
熱処理	なし	なし	なし	なし	なし	なし
歯研	なし	なし	なし	なし	なし	なし
バックラッシ	あり	あり	あり	あり	あり	あり

この商品に関連するミスミユニット事例その他の事例を探す

平歯車カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

歯数(T)

歯幅 B(mm)

形状

軸穴形状

軸穴径(mm)

材質

詳細材質

表面処理

タイプ

CAD

出荷日

平歯車 圧力角20° モジュール0.8 軸穴加工タイプ

ご注意

外形図・規格表

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

平歯車カテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

平歯車　圧力角20°　モジュール0.8　軸穴加工タイプ

この商品に関連するミスミユニット事例その他の事例を探す
