平歯車　圧力角20°　モジュール0.5　軸穴加工タイプ

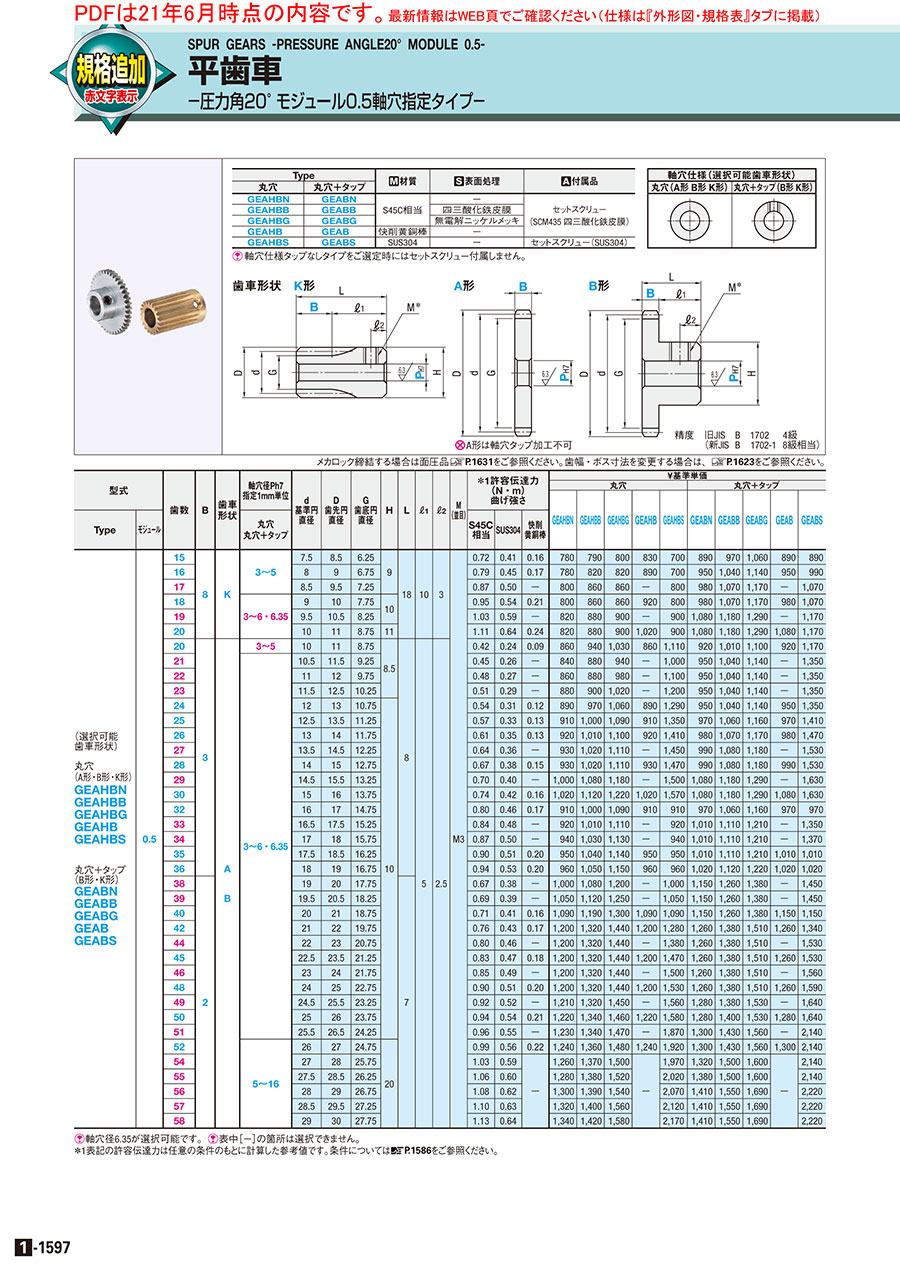

カタログ |P.1-1597

4.6

平均満足度4.6

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平歯車　圧力角20°　樹脂タイプ

3.9

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平歯車　圧力角20°　歯幅・ボス寸法指定タイプ

通常出荷日：5 日目

【特長】平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
モジュール
0.5
熱処理
なし
歯研
なし
バックラッシ
あり
精度 (（旧)JIS)
JIS B 1702 4級
ブッシュ
なし
軸穴公差
H7
ベアリング
なし
材質証明書
対象

ご注意

軸穴仕様「丸穴」にはセットスクリューは付属しません。
軸穴仕様「タップ」にはセットスクリューが付属します。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が1,645型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

歯車形状

K形

A形

[ NG ]A形は軸穴タップ加工不可

B形

軸穴仕様（選択可能歯車形状）
丸穴(A形 B形 K形)	丸穴＋タップ(B形 K形)

歯面精度　新JIS B 1702-1 8級相当
（旧JIS B 1702 4級）

P寸法公差(H7)

呼び	P_H7
3	＋0.010 　0
4～6	＋0.012 　0
7～10	＋0.015 　0
11～18	＋0.018 0

[ ! ]JIS B 0401-2に準拠。

指示無き寸法公差(歯部以外)

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)に準拠。

Type		[ M ]材質	[ S ]表面処理	[ A ]付属品
丸穴	丸穴＋タップ	[ M ]材質	[ S ]表面処理	[ A ]付属品
GEAHBN	GEABN	S45C相当	−	セットスクリュー (SCM435 四三酸化鉄皮膜)
GEAHBB	GEABB		四三酸化鉄皮膜
GEAHBG	GEABG		無電解ニッケルメッキ
GEAHB	GEAB	快削黄銅棒	−
GEAHBS	GEABS	SUS304	−	セットスクリュー(SUS304)

[ ! ]軸穴仕様「丸穴」のみはセットスクリューは付属しません。
[ ! ]軸穴仕様「タップ」にはセットスクリューが付属します。

規格表

型式	−	歯数	−	B	−	歯車形状	−	P
GEAB0.5 GEAHB0.5 GEABS0.5	− − −	20 30 16	− − −	3 3 8	− − −	B A K	− − −	3 6 5

メカロック締結する場合は面圧品>>こちらをご参照ください。歯幅・ボス寸法を変更する場合は、>>こちらをご参照ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径P_H7 指定1mm単位	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	＊1許容伝達力 (N・ｍ) 曲げ強さ			￥基準単価
																	丸穴					丸穴＋タップ
																	GEAHBN	GEAHBB	GEAHBG	GEAHB	GEAHBS	GEABN	GEABB	GEABG	GEAB	GEABS
Type	モジュール				丸穴丸穴＋タップ									S45C相当	SUS304	快削黄銅棒	GEAHBN	GEAHBB	GEAHBG	GEAHB	GEAHBS	GEABN	GEABB	GEABG	GEAB	GEABS
(選択可能歯車形状) 丸穴 (A形・B形・K形) GEAHBN GEAHBB GEAHBG GEAHB GEAHBS 丸穴＋タップ (B形・K形) GEABN GEABB GEABG GEAB GEABS	0.5	15	8	K	3〜5	7.5	8.5	6.25	9	18	10	3	M3	0.72	0.41	0.16	820	830	840	870	740	930	1,020	1,110	930	930
		16				8	9	6.75						0.79	0.45	0.17	820	860	860	930	740	1,000	1,090	1,200	1,000	1,040
		17				8.5	9.5	7.25						0.87	0.50	－	840	900	900	－	840	1,030	1,120	1,230	－	1,120
		18			3〜6・6.35	9	10	7.75	10					0.95	0.54	0.21	840	900	900	970	840	1,030	1,120	1,230	1,030	1,120
		19				9.5	10.5	8.25	10					1.03	0.59	－	860	920	950	－	950	1,130	1,240	1,350	－	1,230
		20				10	11	8.75	11					1.11	0.64	0.24	860	920	950	1,070	950	1,130	1,240	1,350	1,130	1,230
		20	3	A B	3～5	10	11	8.75	8.5	8	5	2.5		0.42	0.24	0.09	900	990	1,080	900	1,170	970	1,060	1,160	970	1,230
		21			3～6・6.35	10.5	11.5	9.25						0.45	0.26	－	880	920	990	－	1,050	1,000	1,090	1,200	－	1,420
		22				11	12	9.75						0.48	0.27	－	900	920	1,030	－	1,160	1,000	1,090	1,200	－	1,420
		23				11.5	12.5	10.25						0.51	0.29	－	920	950	1,070	－	1,260	1,000	1,090	1,200	－	1,420
		24				12	13	10.75	10					0.54	0.31	0.12	930	1,020	1,110	930	1,350	1,000	1,090	1,200	1,000	1,420
		25				12.5	13.5	11.25						0.57	0.33	0.13	960	1,050	1,140	960	1,420	1,020	1,110	1,220	1,020	1,480
		26				13	14	11.75						0.61	0.35	0.13	970	1,060	1,160	970	1,480	1,030	1,120	1,230	1,030	1,540
		27				13.5	14.5	12.25						0.64	0.36	－	980	1,070	1,170	－	1,520	1,040	1,130	1,240	－	1,610
		28				14	15	12.75						0.67	0.38	0.15	980	1,070	1,170	980	1,540	1,040	1,130	1,240	1,040	1,610
		29				14.5	15.5	13.25						0.70	0.40	－	1,050	1,130	1,240	－	1,580	1,130	1,240	1,350	－	1,710
		30				15	16	13.75						0.74	0.42	0.16	1,070	1,180	1,280	1,070	1,650	1,130	1,240	1,350	1,130	1,710
		32				16	17	14.75						0.80	0.46	0.17	960	1,050	1,140	960	960	1,020	1,110	1,220	1,020	1,020
		33				16.5	17.5	15.25						0.84	0.48	－	970	1,060	1,170	－	970	1,060	1,170	1,270	－	1,420
		34				17	18	15.75						0.87	0.50	－	990	1,080	1,190	－	990	1,060	1,170	1,270	－	1,440
		35				17.5	18.5	16.25						0.90	0.51	0.20	1,000	1,090	1,200	1,000	1,000	1,060	1,170	1,270	1,060	1,060
		36				18	19	16.75						0.94	0.53	0.20	1,010	1,100	1,210	1,010	1,010	1,070	1,180	1,280	1,070	1,070
		38	2			19	20	17.75		7				0.67	0.38	－	1,050	1,130	1,260	－	1,050	1,210	1,320	1,450	－	1,520
		39				19.5	20.5	18.25						0.69	0.39	－	1,100	1,180	1,310	－	1,100	1,210	1,320	1,450	－	1,520
		40				20	21	18.75						0.71	0.41	0.16	1,140	1,250	1,370	1,140	1,140	1,210	1,320	1,450	1,210	1,210
		42				21	22	19.75						0.76	0.43	0.17	1,260	1,390	1,510	1,260	1,340	1,320	1,450	1,590	1,320	1,410
		44				22	23	20.75						0.80	0.46	－	1,260	1,390	1,510	－	1,450	1,320	1,450	1,590	－	1,610
		45				22.5	23.5	21.25						0.83	0.47	0.18	1,260	1,390	1,510	1,260	1,540	1,320	1,450	1,590	1,320	1,610
		46				23	24	21.75						0.85	0.49	－	1,260	1,390	1,510	－	1,580	1,320	1,450	1,590	－	1,640
		48				24	25	22.75						0.90	0.51	0.20	1,260	1,390	1,510	1,260	1,610	1,320	1,450	1,590	1,320	1,670
		49				24.5	25.5	23.25						0.92	0.52	－	1,270	1,390	1,520	－	1,640	1,340	1,450	1,610	－	1,720
		50				25	26	23.75						0.94	0.54	0.21	1,280	1,410	1,530	1,280	1,660	1,340	1,470	1,610	1,340	1,720
		51				25.5	26.5	24.25						0.96	0.55	－	1,290	1,410	1,540	－	1,960	1,370	1,500	1,640	－	2,250
		52			5〜16	26	27	24.75	20					0.99	0.56	0.22	1,300	1,430	1,550	1,300	2,020	1,370	1,500	1,640	1,370	2,250
		54				27	28	25.75						1.03	0.59	－	1,320	1,440	1,580	－	2,070	1,390	1,580	1,680	－	2,250
		55				27.5	28.5	26.25						1.06	0.60		1,340	1,450	1,600		2,120	1,450	1,580	1,680		2,250
		56				28	29	26.75						1.08	0.62		1,370	1,460	1,620		2,170	1,480	1,630	1,770		2,330
		57				28.5	29.5	27.25						1.10	0.63		1,390	1,470	1,640		2,230	1,480	1,630	1,770		2,330
		58				29	30	27.75						1.13	0.64		1,410	1,490	1,660		2,280	1,480	1,630	1,770		2,330

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径P_H7 指定1mm単位	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	＊1許容伝達力 (N・ｍ) 曲げ強さ			￥基準単価
																	丸穴					丸穴＋タップ
																	GEAHBN	GEAHBB	GEAHBG	GEAHB	GEAHBS	GEABN	GEABB	GEABG	GEAB	GEABS
Type	モジュール				丸穴丸穴＋タップ									S45C相当	SUS304	快削黄銅棒	GEAHBN	GEAHBB	GEAHBG	GEAHB	GEAHBS	GEABN	GEABB	GEABG	GEAB	GEABS
(選択可能歯車形状) 丸穴 (A形・B形・K形) GEAHBN GEAHBB GEAHBG GEAHB GEAHBS 丸穴＋タップ (B形・K形) GEABN GEABB GEABG GEAB GEABS	0.5	60	2	A B	5～16	30	31	28.75	20	7	5	2.5	M3	1.17	0.67	0.26	1,420	1,550	1,700	1,420	2,330	1,480	1,630	1,770	1,480	2,330
		62				31	32	29.75						1.22	0.70	－	1,440	1,580	1,720	－	2,380	1,550	1,730	1,850	－	2,470
		63				31.5	32.5	30.25						1.24	0.71		1,460	1,630	1,740		2,440	1,550	1,730	1,850		2,470
		64				32	33	30.75						1.27	0.72		1,480	1,660	1,760		2,490	1,550	1,730	1,850		2,470
		65				32.5	33.5	31.25						1.29	0.74		1,500	1,680	1,790		2,540	1,550	1,730	1,850		2,470
		66				33	34	31.75						1.31	0.75		1,520	1,710	1,810		2,590	1,700	1,870	2,040		2,600
		68				34	35	32.75						1.36	0.78		1,540	1,730	1,830		2,650	1,700	1,870	2,040		2,920
		69				34.5	35.5	33.25						1.38	0.79		1,560	1,770	1,850		2,700	1,700	1,870	2,040		2,920
		70				35	36	33.75						1.41	0.80	0.31	1,640	1,800	1,960	1,640	2,750	1,700	1,870	2,040	1,700	2,920
		72				36	37	34.75						1.45	0.83	－	1,660	1,810	1,980	－	2,800	1,730	1,890	2,040	－	2,970
		75				37.5	38.5	36.25						1.52	0.87		1,680	1,830	2,010		2,860	1,730	1,890	2,040		2,970
		76				38	39	36.75						1.55	0.88		1,700	1,850	2,030		2,910	1,790	1,960	2,140		3,020
		77				38.5	39.5	37.25						1.57	0.90		1,720	1,860	2,050		2,960	1,790	1,960	2,140		3,020
		78				39	40	37.75						1.59	0.91		1,740	1,880	2,060		3,010	1,790	1,960	2,140		3,020
		80				40	41	38.75						1.64	0.94	0.36	1,720	1,890	2,060	1,720	3,070	1,790	1,960	2,140	1,790	3,020
		81				40.5	41.5	39.25						1.66	0.95	－	1,770	1,940	2,090	－	3,120	1,890	2,230	2,330	－	3,300
		84				42	43	40.75						1.73	0.99		1,830	2,000	2,120		3,170	1,890	2,230	2,330		3,300
		85				42.5	43.5	41.25						1.76	1.00		1,880	2,060	2,150		3,220	1,890	2,230	2,330		3,300
		88				44	45	42.75						1.83	1.04		1,930	2,120	2,180		3,280	2,010	2,520	2,540		3,570
		90				45	46	43.75						1.88	1.07		1,980	2,180	2,230		3,330	2,010	2,520	2,540		3,570
		91				45.5	46.5	44.25						1.90	1.08		2,040	2,260	2,270		3,380	2,310	2,650	2,690		3,540
		92				46	47	44.75						1.92	1.10		2,090	2,330	2,310		3,430	2,310	2,650	2,690		3,540
		95				47.5	48.5	46.25						2.00	1.14		2,140	2,430	2,350		3,490	2,310	2,650	2,690		3,540
		96				48	49	46.75						2.02	1.15		2,190	2,520	2,390		3,540	2,600	2,860	3,120		3,810
		98				49	50	47.75						2.07	1.18		2,250	2,640	2,440		3,590	2,600	2,860	3,120		3,810
		99				49.5	50.5	48.25						2.09	1.19		2,300	2,720	2,480		3,640	2,600	2,860	3,120		3,810
		100				50	51	48.75						2.11	1.21	0.46	2,540	2,790	3,050	2,540	3,700	2,600	2,860	3,120	2,600	3,810
		120				60	61	58.75						2.59	1.48	0.56	2,850	3,130	3,410	2,850	3,750	2,910	3,190	3,490	2,910	4,220

[ ! ]軸穴径6.35が選択可能です。[ ! ]表中［−］の箇所は選択できません。
＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。
[ ! ]歯車のバックラッシ公差は「こちら」を参照ください。
[ ! ]軸間距離の許容差（参考値）は「こちら」を参照ください。

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

止めねじ追加工

タップ穴寸法変更

ボスカット

側面通し穴

Code

KC90・KC120

TPC

KFC・KTC

Spec.

KC90： 90°位置に止めねじを
もう1カ所追加工します。
KC120：120°位置に止めねじを
もう1カ所追加工します。
セットスクリューが追加されます。
指定方法 KC90
適用条件 [ NG ]A形適用不可
[ NG ]丸穴タイプ適用不可

タップ穴の寸法をM4に変更
します。
指定方法 TPC4
適用条件
[ NG ]A形適用不可
[ NG ]丸穴タイプ適用不可

ボスの長さを指定長さまでカット
します。
指定単位 0.5mm単位
指定方法 BS3.5
適用条件 [ NG ]A·K形適用不可
規格条件
[ ! ]丸穴タイプ：0≦BS≦ℓ₁
[ ! ]丸穴+タップタイプ：BS=0

側面に通し穴を追加工します。
指定単位 KFC・KTC：1mm単位指定
K：0.5mm単位指定
K選択 K3.0～K6.0
指定方法 KFC20－K3.5
適用条件 [ NG ]K形適用不可

A形規格条件 [ ! ]P＋K＋4≦KFC(KTC)≦G－K－4	B形規格条件 [ ! ]P＋K＋4≦KFC(KTC)≦H－K－4 [ ! ]H＋K＋4≦KFC(KTC)≦G－K－4

￥/1Code

200

無料

500

700

型番リスト

表示件数

...

型番

GEAB0.5-15-8-K-[3-5/1]

GEAB0.5-16-8-K-[3-5/1]

GEAB0.5-18-8-K-6.35

GEAB0.5-18-8-K-[3-6/1]

GEAB0.5-20-3-B-[3-5/1]

GEAB0.5-20-8-K-6.35

GEAB0.5-20-8-K-[3-6/1]

GEAB0.5-24-3-B-6.35

GEAB0.5-24-3-B-[3-6/1]

GEAB0.5-25-3-B-6.35

GEAB0.5-25-3-B-[3-6/1]

GEAB0.5-26-3-B-6.35

GEAB0.5-26-3-B-[3-6/1]

GEAB0.5-28-3-B-6.35

GEAB0.5-28-3-B-[3-6/1]

GEAB0.5-30-3-B-6.35

GEAB0.5-30-3-B-[3-6/1]

GEAB0.5-32-3-B-6.35

GEAB0.5-32-3-B-[3-6/1]

GEAB0.5-35-3-B-6.35

GEAB0.5-35-3-B-[3-6/1]

GEAB0.5-36-3-B-6.35

GEAB0.5-36-3-B-[3-6/1]

GEAB0.5-40-2-B-6.35

GEAB0.5-40-2-B-[3-6/1]

GEAB0.5-42-2-B-6.35

GEAB0.5-42-2-B-[3-6/1]

GEAB0.5-45-2-B-6.35

GEAB0.5-45-2-B-[3-6/1]

GEAB0.5-48-2-B-6.35

GEAB0.5-48-2-B-[3-6/1]

GEAB0.5-50-2-B-6.35

GEAB0.5-50-2-B-[3-6/1]

GEAB0.5-52-2-B-6.35

GEAB0.5-52-2-B-[5-16/1]

GEAB0.5-60-2-B-6.35

GEAB0.5-60-2-B-[5-16/1]

GEAB0.5-70-2-B-6.35

GEAB0.5-70-2-B-[5-16/1]

GEAB0.5-80-2-B-6.35

GEAB0.5-80-2-B-[5-16/1]

GEAB0.5-100-2-B-6.35

GEAB0.5-100-2-B-[5-16/1]

GEAB0.5-120-2-B-6.35

GEAB0.5-120-2-B-[5-16/1]

GEABB0.5-15-8-K-[3-5/1]

GEABB0.5-16-8-K-[3-5/1]

GEABB0.5-17-8-K-[3-5/1]

GEABB0.5-18-8-K-6.35

GEABB0.5-18-8-K-[3-6/1]

GEABB0.5-19-8-K-6.35

GEABB0.5-19-8-K-[3-6/1]

GEABB0.5-20-3-B-[3-5/1]

GEABB0.5-20-8-K-6.35

GEABB0.5-20-8-K-[3-6/1]

GEABB0.5-21-3-B-6.35

GEABB0.5-21-3-B-[3-6/1]

GEABB0.5-22-3-B-6.35

GEABB0.5-22-3-B-[3-6/1]

GEABB0.5-23-3-B-6.35

歯数

(T)

歯幅 B

(mm)

形状

軸穴形状

軸穴径

(mm)

材質

詳細材質

表面処理

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

15	8	K形	丸穴+タップ	3 ～ 5	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
16	8	K形	丸穴+タップ	3 ～ 5	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
18	8	K形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
18	8	K形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
20	3	B形	丸穴+タップ	3 ～ 5	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
20	8	K形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
20	8	K形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
24	3	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
24	3	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
25	3	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
25	3	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
26	3	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
26	3	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
28	3	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
28	3	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
30	3	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
30	3	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
32	3	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
32	3	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
35	3	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
35	3	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
36	3	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
36	3	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
40	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
40	2	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
42	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
42	2	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
45	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
45	2	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
48	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
48	2	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
50	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
50	2	B形	丸穴+タップ	3 ～ 6	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
52	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
52	2	B形	丸穴+タップ	5 ～ 16	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
60	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
60	2	B形	丸穴+タップ	5 ～ 16	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
70	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
70	2	B形	丸穴+タップ	5 ～ 16	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
80	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
80	2	B形	丸穴+タップ	5 ～ 16	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
100	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
100	2	B形	丸穴+タップ	5 ～ 16	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
120	2	B形	丸穴+タップ	6.35	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
120	2	B形	丸穴+タップ	5 ～ 16	[黄銅] 快削黄銅棒	快削黄銅棒	なし	本体：快削黄銅棒\|セットスクリュー：SCM435	セットスクリュー：四三酸化鉄皮膜	10	1個
15	8	K形	丸穴+タップ	3 ～ 5	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
16	8	K形	丸穴+タップ	3 ～ 5	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
17	8	K形	丸穴+タップ	3 ～ 5	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
18	8	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
18	8	K形	丸穴+タップ	3 ～ 6	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
19	8	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
19	8	K形	丸穴+タップ	3 ～ 6	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
20	3	B形	丸穴+タップ	3 ～ 5	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
20	8	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
20	8	K形	丸穴+タップ	3 ～ 6	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
21	3	B形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
21	3	B形	丸穴+タップ	3 ～ 6	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
22	3	B形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
22	3	B形	丸穴+タップ	3 ～ 6	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個
23	3	B形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	本体：S45C相当\|セットスクリュー：SCM435	本体：四三酸化鉄皮膜\|セットスクリュー：四三酸化鉄皮膜	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報
納期・価格

基本情報

【特長】平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工までして、お届け致します。

ご注意

軸穴仕様「丸穴」にはセットスクリューは付属しません。
軸穴仕様「タップ」にはセットスクリューが付属します。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～9	10～12	13～14	15～29	30～50	51～100	101～
値引率	基準単価	5%	10%	18%	20%	20%	お見積り
出荷日	通常				＋9日	＋11日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。

納期


3	日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ
モジュール：1.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
モジュール：2.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ
モジュール：1.5の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平歯車　圧力角20°　モジュール0.5　軸穴加工タイプのレビュー

4.6平均満足度：4.66件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

製品の一部

満足度：4.02022/01/14

自社製品の一部として使用しています。製品にはギアが数個含まれていて、そこにこの商品を使ったのですが、ものによっては軸穴付...もっと読む

1人が参考にしています。

直動送り

満足度：5.02019/12/25

まずは自分で設計せず選択と発注で済むし何より納期が早いのが魅力都合の悪いところは追加加工で済ませ、それでも一から歯切り...もっと読む

1人が参考にしています。

バリ取り機械に使用しています

満足度：4.02022/12/07

自社で製作したバリ取り機械に使用しています。マニホールドと交差する穴のバリ取り機械の、多軸同一回転方向の機構部分に使用し...もっと読む

0人が参考にしています。

送り装置に使用しています

満足度：5.02022/01/25

顧客から設計を含めて製作を依頼された、FA関連の送り装置に使用しています。納品後に油をささなくても使用出来るように、この...もっと読む

0人が参考にしています。

回転機構にて使用

満足度：5.02018/04/19

ストークが使えるので納期の面で他での購入より有利。追加工も種類あるので機構に合えばなお扱い易いと思います。

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品平歯車　圧力角20°　モジュール0.5　軸穴加工タイプ	平歯車　圧力角20°　モジュール2.5　軸穴加工タイプ	平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ	平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ	平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ	平歯車　圧力角20°　モジュール3.0　軸穴加工タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし
モジュール	0.5	2.5	1.5	2	1	3
熱処理	なし	なし	なし	なし	なし	なし
歯研	なし	なし	なし	なし	なし	なし

よく一緒に購入される商品

ミスミ
平歯車　圧力角20°　歯幅・ボス寸法指定…5
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
ラックギア　Ｌ寸指定タイプ（片端面加工品…3.8
通常価格(税別) : -
通常出荷日 : 3日目～
ミネベアミツミ
フランジ付ラジアル深溝玉軸受（メートルサ…5
通常価格(税別) : 300円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ハイトルクタイミングプーリ S2Mタイプ4.5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
回転軸　軸端形状組合せタイプ4.2
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
セットカラー　止めねじ固定　スタンダード…4.6
通常価格(税別) : 60円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
極薄樹脂ワッシャ4.3
通常価格(税別) : 180円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
平行キー4.6
通常価格(税別) : 286円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

平歯車カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

絞り込み条件

歯数(T)

歯幅 B(mm)

形状

軸穴形状

軸穴径(mm)

材質

詳細材質

表面処理

タイプ

CAD

出荷日

平歯車 圧力角20° モジュール0.5 軸穴加工タイプ

ご注意

外形図・規格表

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

平歯車カテゴリの売れ筋ランキング

技術サポート窓口

平歯車　圧力角20°　モジュール0.5　軸穴加工タイプ

この商品に関連するミスミユニット事例その他の事例を探す
