ローラ キー溝付ストレートタイプ／キー溝付タップ付タイプ
未確定：候補が2,492型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

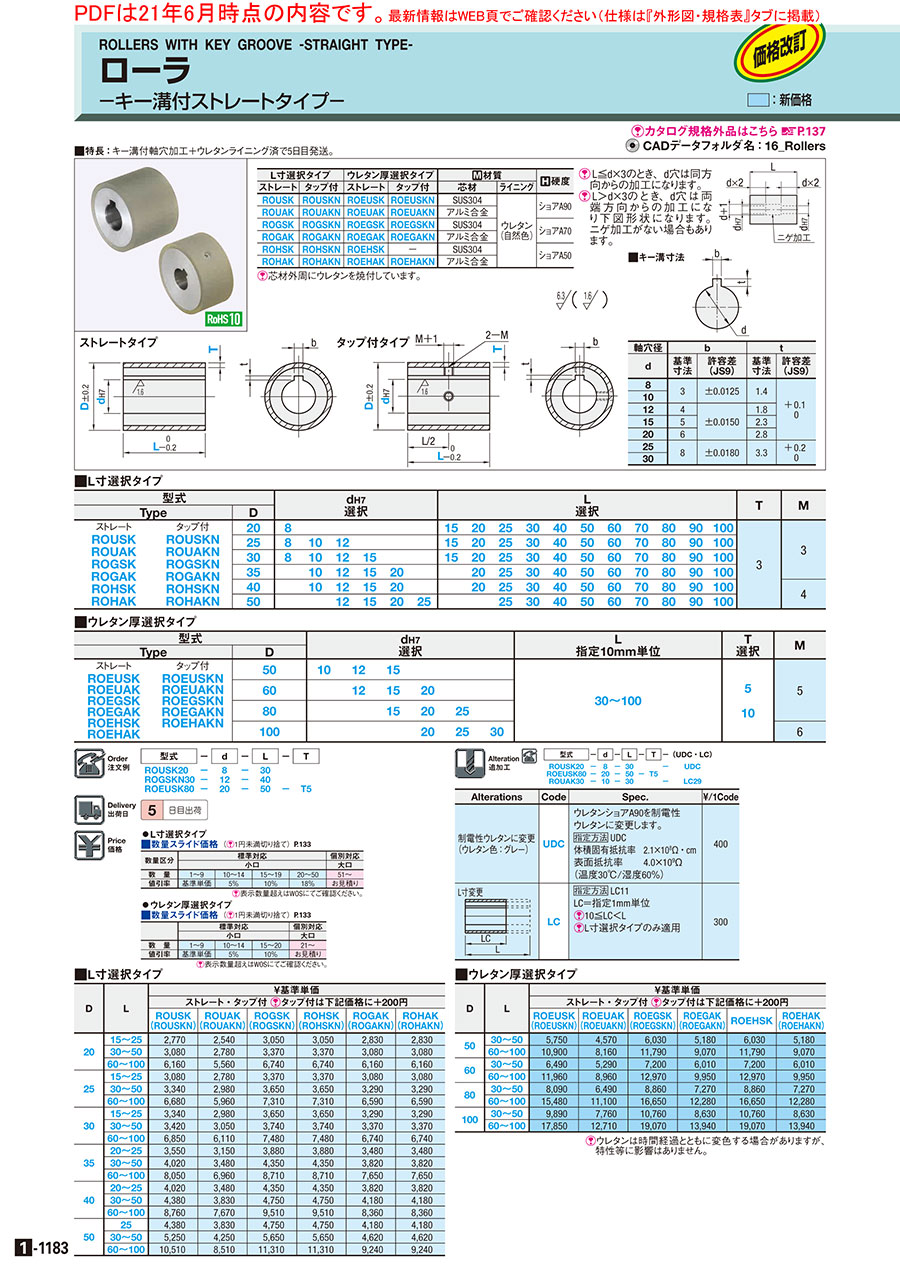

外形図・規格表
外形図
ストレートタイプ
タップ付タイプ
■キー溝寸法
| 軸穴径 | b | t |  | |||
| d | 基準寸法 | 許容差 （JS9） | 基準寸法 | 許容差 （JS9） | ||
| 8 | 3 | ±0.0125 | 1.4 | ＋0.1 0 | ||
| 10 | ||||||
| 12 | 4 | ±0.0150 | 1.8 | |||
| 15 | 5 | 2.3 | ||||
| 20 | 6 | 2.8 | ||||
| 25 | 8 | ±0.0180 | 3.3 | ＋0.2 0 | ||
| 30 | ||||||
[ ! ]L≦d×3のとき、d穴は同方向からの加工になります。
[ ! ]L＞d×3のとき、d穴は両端方向からの加工になり上図形状になります。
ニゲ加工がない場合もあります。
| L寸選択タイプ | ウレタン厚選択タイプ | [ M ]材質 | [ H ]硬度 | |||
| ストレ−ト | タップ付 | ストレ−ト | タップ付 | 芯材 | ライニング | |
| ROUSK | ROUSKN | ROEUSK | ROEUSKN | SUS304 | エーテル系ウレタン (自然色) | ショアA90 |
| ROUAK | ROUAKN | ROEUAK | ROEUAKN | アルミ合金 | ||
| ROGSK | ROGSKN | ROEGSK | ROEGSKN | SUS304 | エステル系ウレタン (自然色) | ショアA70 |
| ROGAK | ROGAKN | ROEGAK | ROEGAKN | アルミ合金 | ||
| ROHSK | ROHSKN | ROEHSK | − | SUS304 | ショアA50 | |
| ROHAK | ROHAKN | ROEHAK | ROEHAKN | アルミ合金 | ||
[ ! ]
ウレタン特性値 摩擦係数についてはデータのご用意がございません。[ ! ]本商品の許容荷重についてはデータのご用意がございません。
.gif){kind=icon}
TOPに戻る規格表
| 型式 | − | d | − | L | − | T |
| ROUSK20 ROGSKN30 ROEUSK80 | − − − | 8 12 20 | − − − | 30 40 50 | − | T5 |
■L寸選択タイプ
| 型式 | dH7 選択 | L 選択 | T | M | |||||||||||||||||
| Type | D | ||||||||||||||||||||
| ストレ−ト ROUSK ROUAK ROGSK ROGAK ROHSK ROHAK | タップ付 ROUSKN ROUAKN ROGSKN ROGAKN ROHSKN ROHAKN | 20 | 8 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 3 | 3 | |||||
| 25 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |||||||
| 30 | 8 | 10 | 12 | 15 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | ||||||
| 35 | 10 | 12 | 15 | 20 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |||||||
| 40 | 10 | 12 | 15 | 20 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 4 | ||||||
| 50 | 12 | 15 | 20 | 25 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | ||||||||
■ウレタン厚選択タイプ
| 型式 | dH7 選択 | L 指定10mm単位 | T 選択 | M | |||||||
| Type | D | ||||||||||
| ストレート ROEUSK ROEUAK ROEGSK ROEGAK ROEHSK ROEHAK | タップ付 ROEUSKN ROEUAKN ROEGSKN ROEGAKN ROEHAKN | 50 | 10 | 12 | 15 | 30〜100 | 5 10 | 5 | |||
| 60 | 12 | 15 | 20 | ||||||||
| 80 | 15 | 20 | 25 | ||||||||
| 100 | 20 | 25 | 30 | 6 | |||||||
追加工
| 型式 | − | d | − | L | − | T | − | (UDC・LC) |
| ROUSK20 ROEUSK80 ROUAK30 | − − − | 8 20 10 | − − − | 30 50 30 | − | T5 | − − | UDC LC29 |
| Alterations | Code | Spec. | ￥/1Code |
| 制電性ウレタンに変更 (ウレタン色：グレー) | UDC | ウレタンショアA90を制電性 ウレタンに変更します。 指定方法 UDC 体積固有抵抗率 2.1×108Ω・cm 表面抵抗率 4.0×109Ω (温度30℃/湿度60％) [ ! ]ウレタンショアA90のみ適応可能 | 400 |
L寸変更 | LC | 指定方法 LC11 LC＝指定1mm単位 [ ! ]10≦LC＜L [ ! ]L寸選択タイプのみ適用 | 300 |
商品特徴詳細
■商品特徴
特徴1：ウレタンは、芯材の外周に直接焼き付けされているため、脱落しにくい。
特徴2：ウレタンは、優れた機械的強度によりガラスやアクリルなどを輸送するときに発生する引っかき傷やひび割れを防ぐために広く使用されています。
特徴3：ウレタンは、振動や音を伝達しにくい。
特徴4：ウレタンは、発塵性が低く、炭素を含まないため、色移りしにくい素材です。 ※自然色のみ
製品性能情報
■シリコンゴム・ウレタン特性値
| 項目 | 単位 | ウレタンゴム | シリコンゴム | |||||
|---|---|---|---|---|---|---|---|---|
| 比重 | - | 1.13 | 1.13 | 1.2 | 1.15 | 1.2 | 1.2 | 1.2 |
| 硬度 | ショアA | 95 | 90 | 70 | 50 | 30 | 70 | 50 |
| 引張り強さ | MPa | 44.1 | 44.6 | 31.3 | 27.4 | 18.5 | 7.4 | 8.8 |
| 伸び | % | 400 | 530 | 650 | 690 | 600 | 300 | 330 |
| 耐熱性 | ℃ | 70 | 70 | 70 | 70 | 70 | 150 | 150 |
| 耐寒性 | ℃ | -40 | -20 | -20 | -20 | -20 | -70 | -70 |
引張り強さ、伸びの各特性値はJIS規格K6251に基づき試験を行っております。
| ウレタンゴム | シリコンゴム |
 |  |
■硬度のイメージ
硬い
柔らかい
| 硬度 | イメージ |
|---|---|
| ショアA95 | ゴルフボール |
| ショアA90 | 野球の硬球 |
| ショアA70 | 軟球 |
| ショアA50 | プラスチック消しゴム |
| ショアA30 | 自転車のタイヤチューブ |
※強度の許容範囲：記載値に対して±5です。
■ウレタン（エーテル系・エステル系）特性比較
| 特 性 | エーテル系 （ショアA95・90） | エステル系 （ショアA70・50・30） | |
|---|---|---|---|
| 引張強度 | - | ○ | |
| 伸 び | - | ○ | |
| 引裂強度 | - | ○ | |
| 反発弾性 | ○ | - | |
| 耐摩耗性 | 滑り摩耗 | - | ○ |
| 衝突摩耗 | ○ | - | |
| 耐加水分解性 | ○ | - | |
| 耐 油 性 | - | ○ | |
| 強 度 | - | ○ | |
| 耐 久 性 | - | ○ | |
| 耐酸、耐アルカリ性 | ○ | - | |
■耐熱温度比較 耐熱温度（℃）
注意・禁止事項
- 素材の色は実際の商品によって異なります。ウレタンは年月を経て黄色になりますが、特性は変わりません。
- ウレタンの変色について
ウレタンは紫外線を吸収したり、光を当てたりすることで色が濃くなります。この現象を黄変と呼びます。商品特性上影響はありませんので、ご使用の際は十分にご理解ください。
| 商品出荷時 | 変色参考イメージ |
 |  |
- ウレタンの加水分解特性
湿気の多い環境で長期間使用すると、ウレタンが加水分解され劣化します。 製品の耐用年数を延ばすために、湿度の低い場所で使用することをお勧めします。
- 加水分解後の製品の状態変化
・ウレタン表面がべたつきます。
・爪を軽く立てる程度でも元に戻せない傷跡が残ります
・ウレタン硬度の低下
| 加水分解後のウレタン |
 |
- ウレタンの寸法変化
ウレタンの寸法は周囲温度によって多少変化しますが、室温に数時間置く事で元の寸法に戻すことができます。
製品比較情報
■類似製品比較表
| 形状 | ストレート/ クラウンタイプ | ベアリング付き タイプ | ウレタン厚み選択 タイプ | ウレタン厚み選択 ベアリング付きタイプ | キー溝付ストレートタイプ | 溝付ウレタンローラ ベアリング付 | 溝付ウレタンローラ ストレート |
|---|---|---|---|---|---|---|---|
| 加工 | ライニング | ライニング | ライニング | ライニング | ライニング | ライニング | ライニング |
| 画像 |  |  |  |  |  |  |  |
| 外径（D）寸法 | 20 ～ 80 | 25 ～ 50 | 20 ～ 100 | 40 ～ 100 | 20 ～ 100 | 25 ～ 50 | 25 ～ 80 |
| 表面材質 | ウレタン（自然色）,制電性ウレタン（グレー）,シリコンゴム（ライトグレー）,耐熱ウレタン（赤褐色）,NBR（黒） | ウレタン（自然色） | ウレタン（自然色） | ウレタン（自然色）、 アルミ合金 | ウレタン（自然色）、 アルミ合金 | ||
| 使用例 | ストッカー、AGV（駆動輪）、OHT、コンベア | ||||||
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
2,970円 ( 3,267円 ) | 5日目 |
2,970円 ( 3,267円 ) | 5日目 |
2,970円 ( 3,267円 ) | 5日目 |
3,230円 ( 3,553円 ) | 5日目 |
3,230円 ( 3,553円 ) | 5日目 |
3,230円 ( 3,553円 ) | 5日目 |
6,470円 ( 7,117円 ) | 5日目 |
6,470円 ( 7,117円 ) | 5日目 |
6,470円 ( 7,117円 ) | 5日目 |
6,470円 ( 7,117円 ) | 5日目 |
6,470円 ( 7,117円 ) | 5日目 |
3,230円 ( 3,553円 ) | 5日目 |
3,230円 ( 3,553円 ) | 5日目 |
3,230円 ( 3,553円 ) | 5日目 |
3,450円 ( 3,795円 ) | 5日目 |
3,450円 ( 3,795円 ) | 5日目 |
詳細情報
基本情報
軸穴にキー溝を加工した、長さ指定が可能なウレタンローラーです。ストレートタイプ、タップ付きタイプの2種類からお選び頂けます。
また、追加工にて制電性ウレタンへの材質変更や、ローラーの長さを1ミリ単位で指定が可能です。
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■L寸選択タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■ウレタン厚選択タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ウレタンは時間経過とともに変色する場合がありますが、特性等に影響はありません。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | L | ￥基準単価 | |||||
| ストレ−ト・タップ付 [ ! ]タップ付は下記価格に＋200円 | |||||||
| ROUSK (ROUSKN) | ROUAK (ROUAKN) | ROGSK (ROGSKN) | ROHSK (ROHSKN) | ROGAK (ROGAKN) | ROHAK (ROHAKN) | ||
| 20 | 15〜25 | 2,910 | 2,670 | 3,200 | 3,200 | 2,970 | 2,970 |
| 30〜50 | 3,230 | 2,920 | 3,540 | 3,540 | 3,230 | 3,230 | |
| 60〜100 | 6,470 | 5,840 | 7,080 | 7,080 | 6,470 | 6,470 | |
| 25 | 15〜25 | 3,230 | 2,920 | 3,540 | 3,540 | 3,230 | 3,230 |
| 30〜50 | 3,510 | 3,130 | 3,830 | 3,830 | 3,450 | 3,450 | |
| 60〜100 | 7,010 | 6,260 | 7,680 | 7,680 | 6,920 | 6,920 | |
| 30 | 15〜25 | 3,510 | 3,130 | 3,830 | 3,830 | 3,450 | 3,450 |
| 30〜50 | 3,590 | 3,200 | 3,930 | 3,930 | 3,540 | 3,540 | |
| 60〜100 | 7,190 | 6,420 | 7,850 | 7,850 | 7,080 | 7,080 | |
| 35 | 20〜25 | 3,730 | 3,310 | 4,070 | 4,070 | 3,650 | 3,650 |
| 30〜50 | 4,220 | 3,650 | 4,570 | 4,570 | 4,010 | 4,010 | |
| 60〜100 | 8,450 | 7,310 | 9,150 | 9,150 | 8,030 | 8,030 | |
| 40 | 20〜25 | 4,220 | 3,650 | 4,570 | 4,570 | 4,010 | 4,010 |
| 30〜50 | 4,600 | 4,020 | 4,990 | 4,990 | 4,390 | 4,390 | |
| 60〜100 | 9,200 | 8,050 | 9,990 | 9,990 | 8,780 | 8,780 | |
| 50 | 25 | 4,600 | 4,020 | 4,990 | 4,990 | 4,390 | 4,390 |
| 30〜50 | 5,510 | 4,460 | 5,930 | 5,930 | 4,850 | 4,850 | |
| 60〜100 | 11,040 | 8,940 | 11,880 | 11,880 | 9,700 | 9,700 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | L | ￥基準単価 | |||||
| ストレ−ト・タップ付 [ ! ]タップ付は下記価格に＋200円 | |||||||
| ROEUSK (ROEUSKN) | ROEUAK (ROEUAKN) | ROEGSK (ROEGSKN) | ROEGAK (ROEGAKN) | ROEHSK | ROEHAK (ROEHAKN) | ||
| 50 | 30〜50 | 6,040 | 4,800 | 6,330 | 5,440 | 6,330 | 5,440 |
| 60〜100 | 11,450 | 8,570 | 12,380 | 9,520 | 12,380 | 9,520 | |
| 60 | 30〜50 | 6,810 | 5,550 | 7,560 | 6,310 | 7,560 | 6,310 |
| 60〜100 | 12,560 | 9,410 | 13,620 | 10,450 | 13,620 | 10,450 | |
| 80 | 30〜50 | 8,490 | 6,810 | 9,300 | 7,630 | 9,300 | 7,630 |
| 60〜100 | 16,250 | 11,660 | 17,480 | 12,890 | 17,480 | 12,890 | |
| 100 | 30〜50 | 10,380 | 8,150 | 11,300 | 9,060 | 11,300 | 9,060 |
| 60〜100 | 18,740 | 13,350 | 20,020 | 14,640 | 20,020 | 14,640 | |
